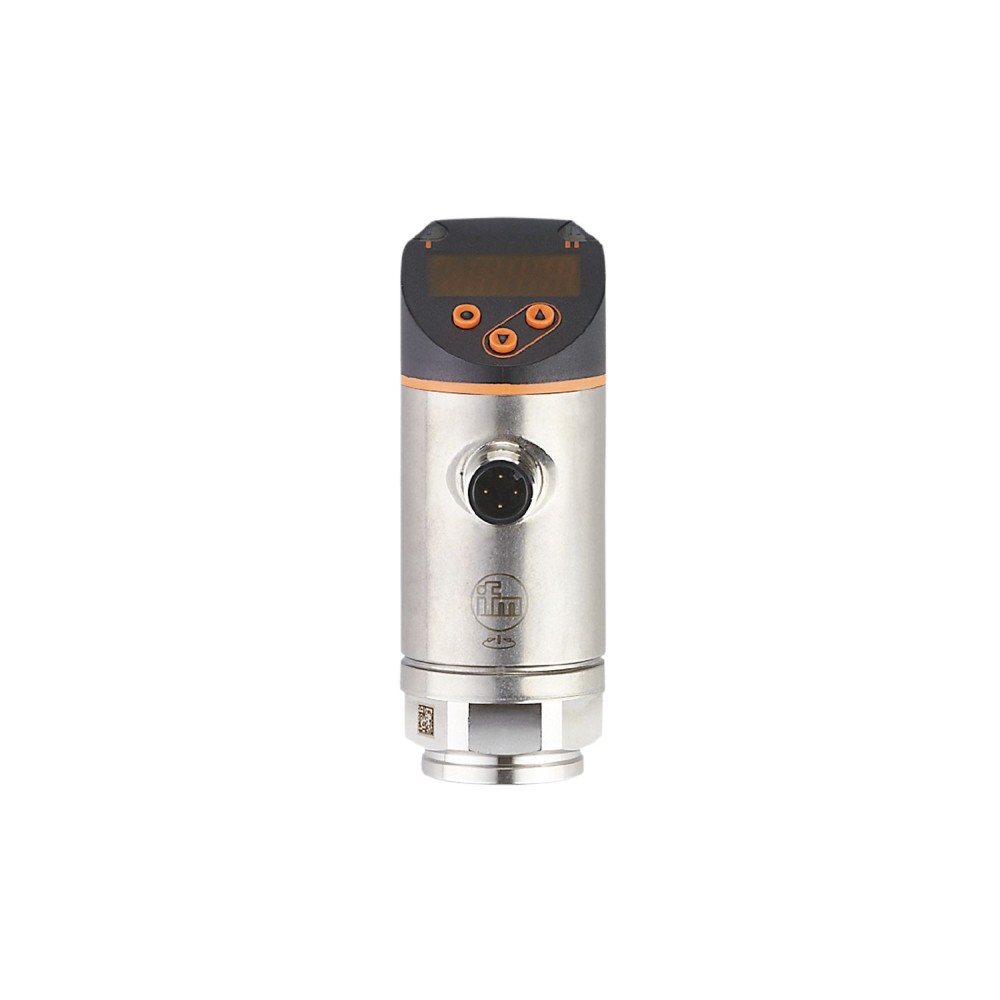

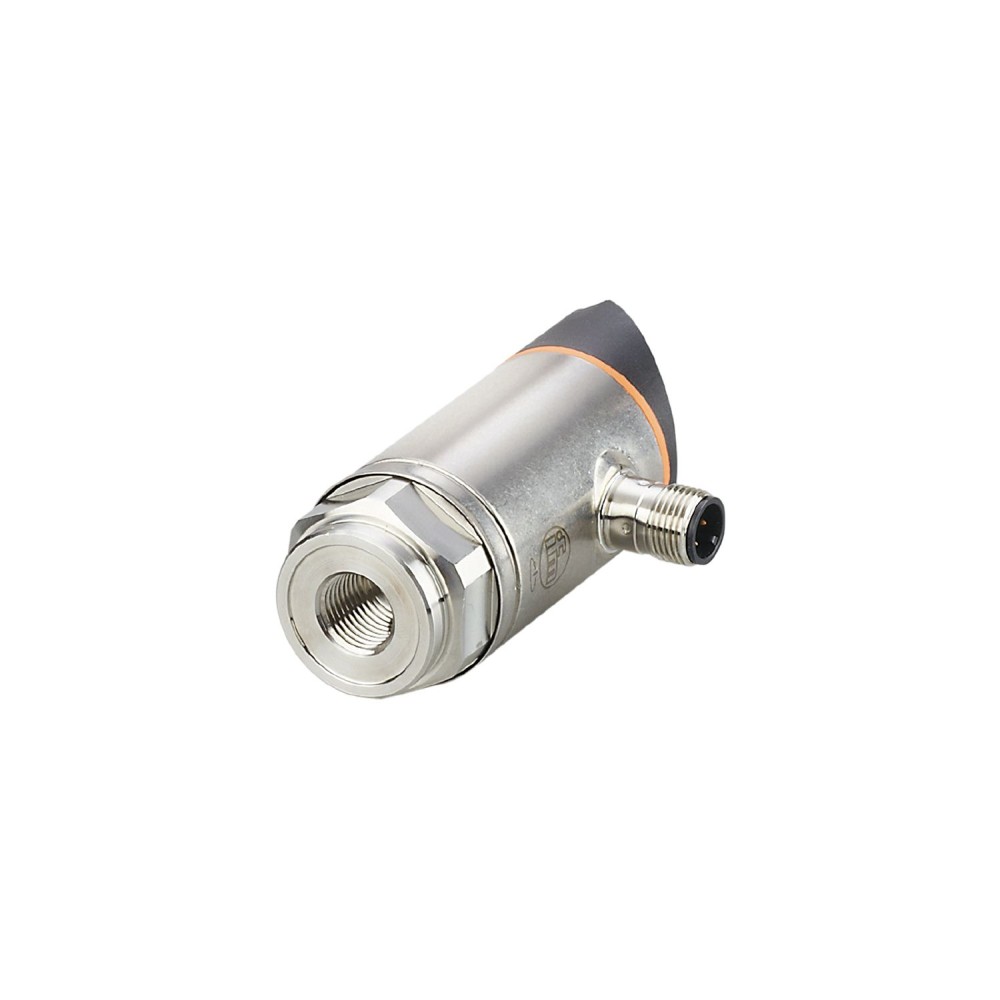

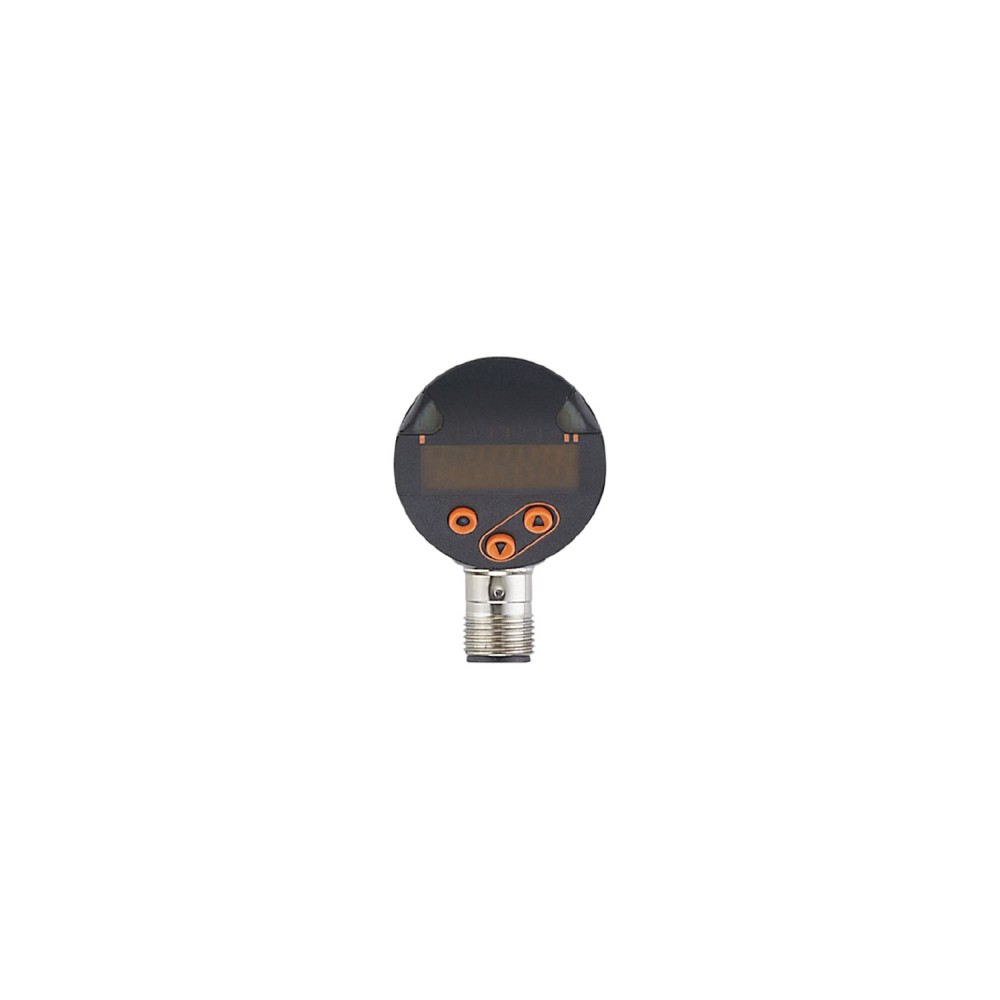

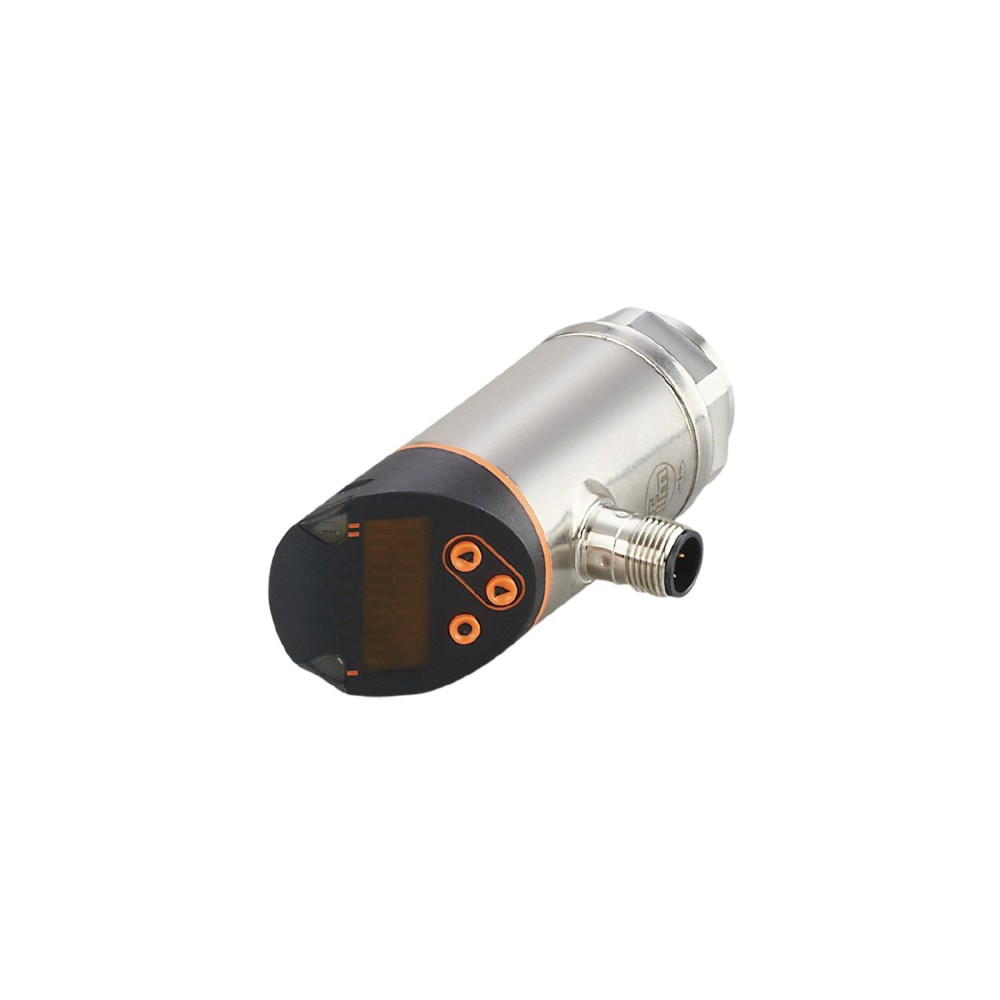

Датчик давления с дисплеем IFM PN-025-RER14-QFRKG/US/ /V PY7093

Код товара: 189859

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPY7093

Код производителяPN-025-RER14-QFRKG/US/ /V

Все характеристики

IFM PY7093 дополнительные характеристики

Описание

Красно-зеленый дисплей для четкой идентификации допустимого диапазона. Технологическое соединение можно вращать для оптимального выравнивания. Долговременная стабильность благодаря высокой защите от перегрузки. Прочная конструкция для использования в жестких промышленных условиях. Два коммутационных выхода, один из которых можно настроить как выход IO-Link.

Характеристики Датчик давления с дисплеем IFM PN-025-RER14-QFRKG/US/ /V PY7093

Основные характеристики

MTTF[лет]	254
Аналоговые данные процесса	1
Артикул	PY7093
В шагах от	0,1 бар2 фунт/кв. дюйм0,01 МПа
Вес[г]	234.5
Время задержки включения [с]	<, 0.3
Время отклика[мс]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Диапазон измерения	0...25 bar0...363 psi0...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,4, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Жилье	цилиндрический
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-025-RER14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	350 бар 5075 фунтов на кв. дюйм 35 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,4, (-25...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault645
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Приложение	для промышленного применения
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	Ø 34 / L = 90.7
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	жидкости и газы
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.1...24.9 bar2...360 psi0.01...2.49 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	Для газообразных сред применение ограничено макс. 25 бар.
Уставка SP	0.2...25 bar4...362 psi0.02...2.5 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Циклы переключения механические	100 миллионов
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
