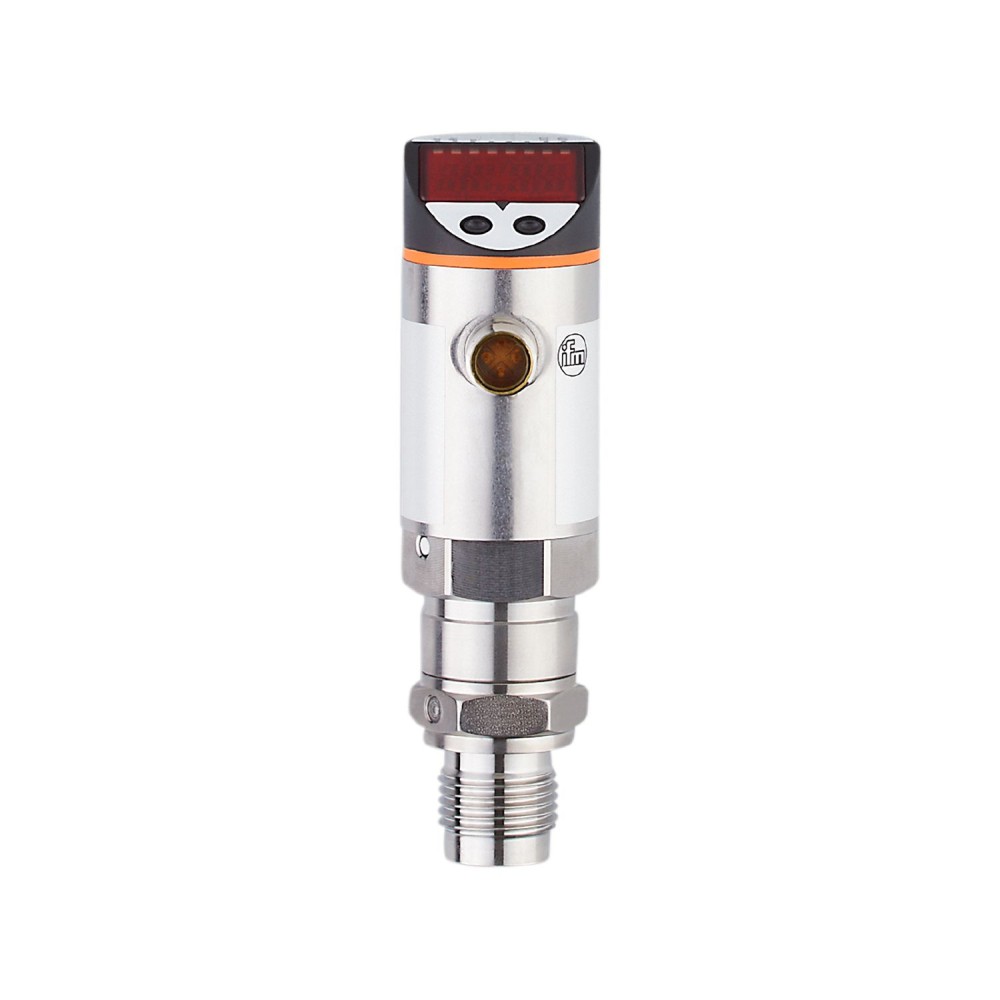

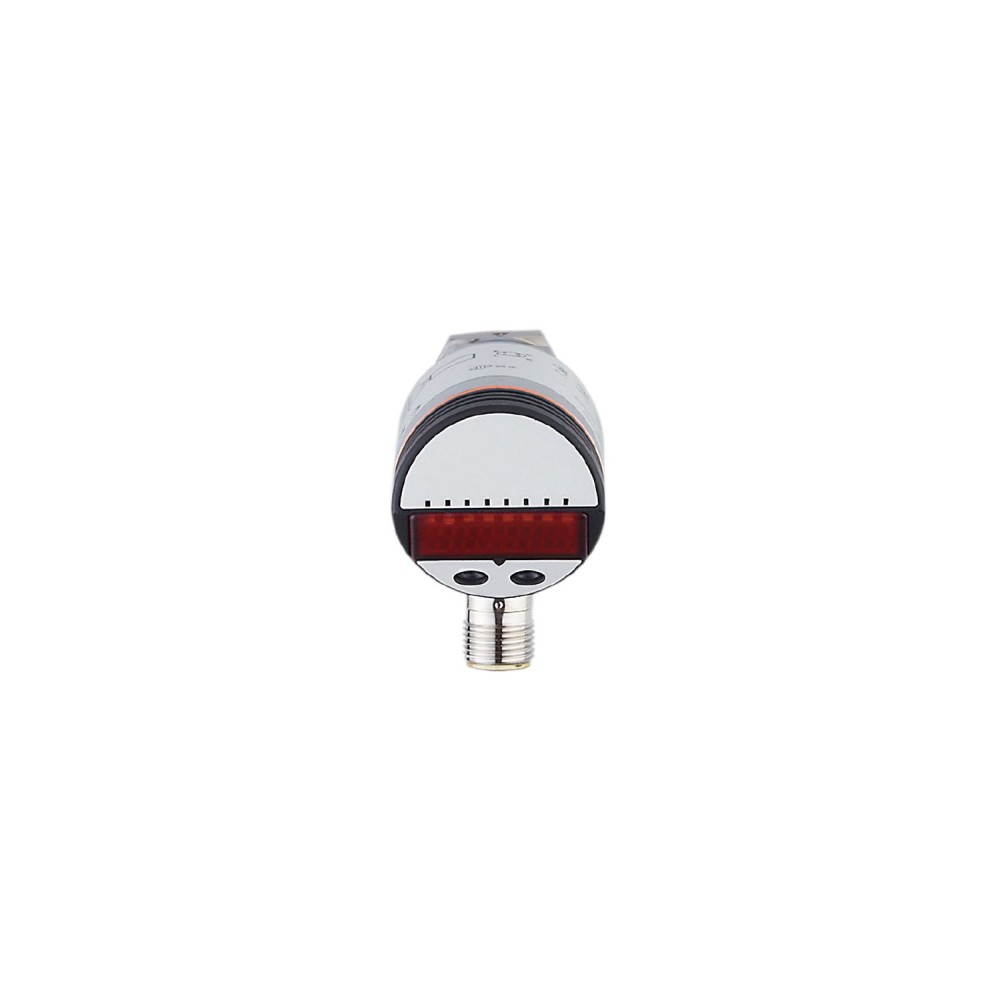

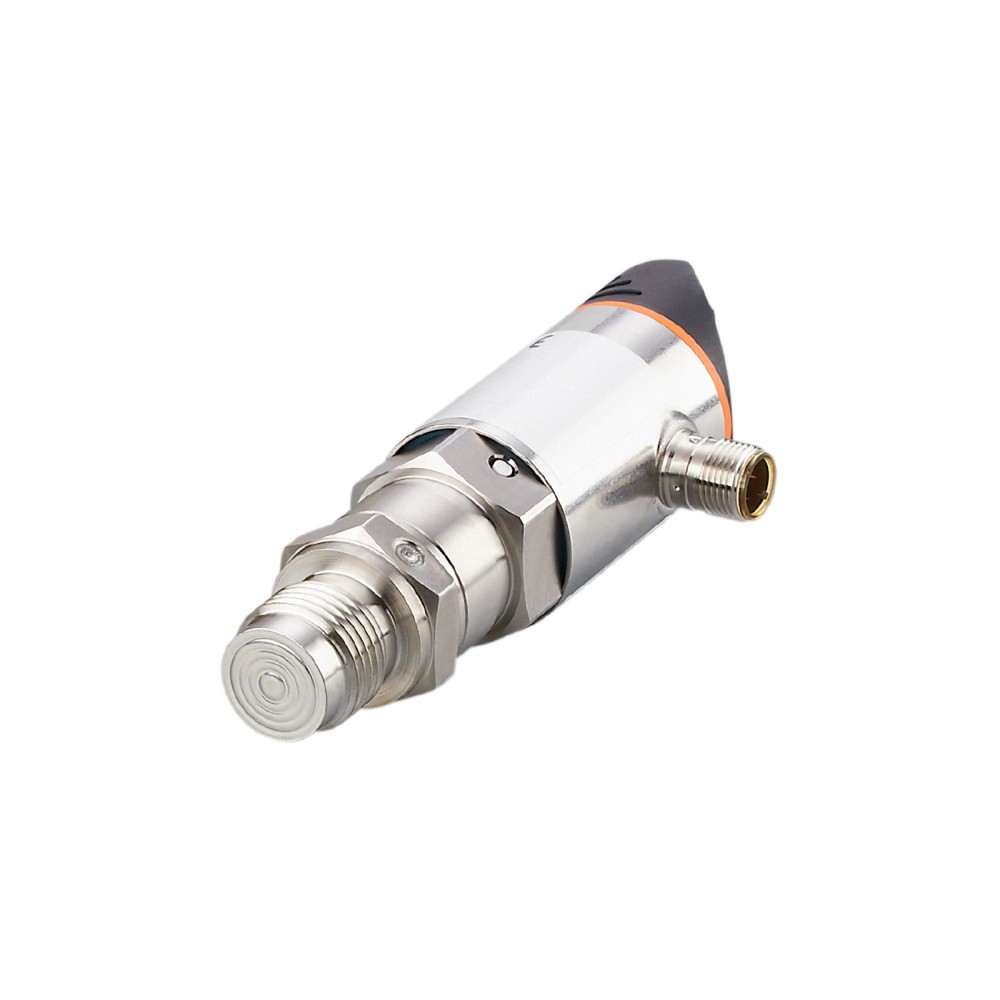

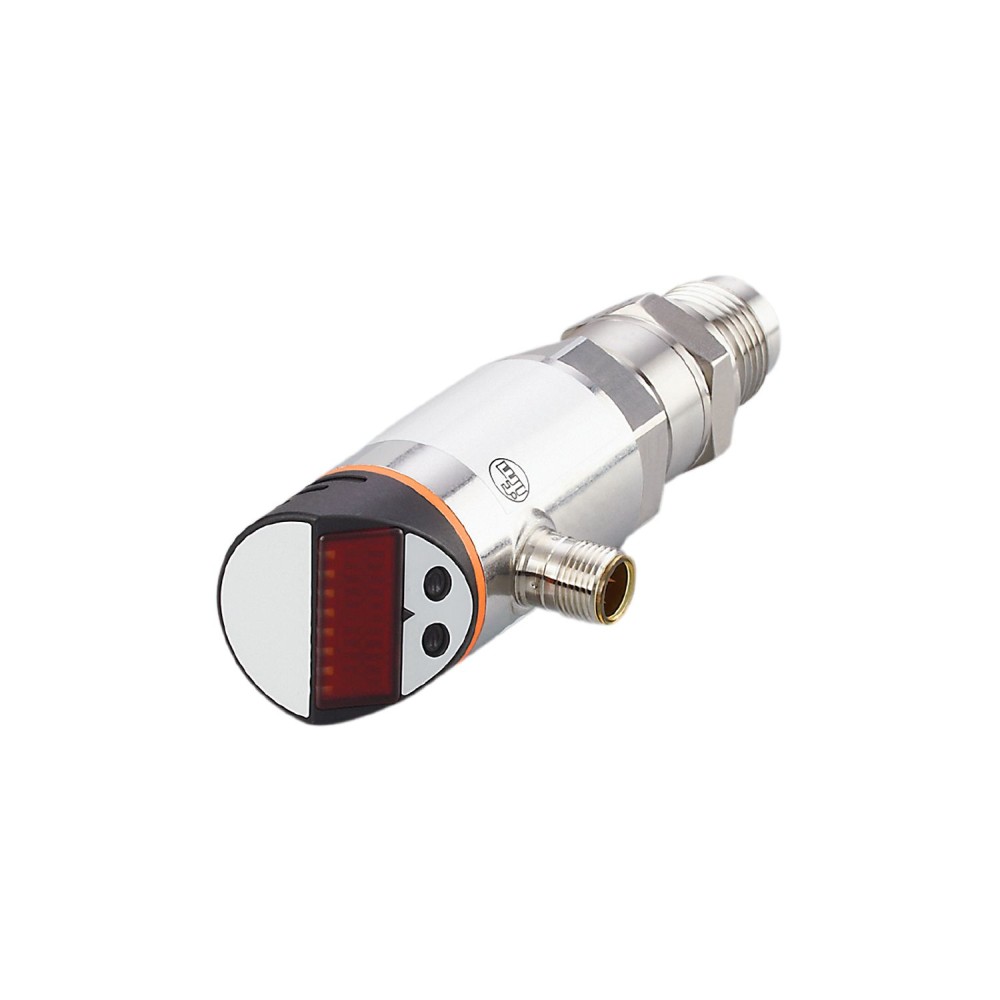

Датчик давления с дисплеем IFM PN-025-RDR12-MFRKG/US/ /V PY2033

Код товара: 189856

IFM Производитель

80 212 ₽

Быстрый заказ

Характеристики

Код производителяPY2033

АртикулPY2033

Код производителяPN-025-RDR12-MFRKG/US/ /V

Все характеристики

IFM PY2033 дополнительные характеристики

Описание

Датчик давления IFM PN-025-RDR12-MFRKG/US/ /V (PY2033)

Датчик давления IFM PN-025-RDR12-MFRKG/US/ /V с артикулом PY2033 представляет собой устройство для измерения относительного давления в промышленных системах. Оборудованный встроенным дисплеем, он обеспечивает визуализацию текущих значений и статусов.

Ключевые технические характеристики

Диапазон измерения:От -1 до 25 бар. Данный диапазон позволяет использовать датчик в широком спектре промышленных задач, где требуется контроль как вакуума, так и избыточного давления.
Тип давления:Относительное давление. Датчик измеряет давление относительно атмосферного, что является стандартным подходом для большинства промышленных применений.
Выходные сигналы:Два коммутируемых выхода и один аналоговый выход (0... 10 В), который может быть сконфигурирован. Такая комбинация обеспечивает гибкость интеграции датчика в системы управления, позволяя одновременно осуществлять дискретное управление и аналоговый мониторинг процесса.
Материалы смачиваемых частей:Нержавеющая сталь (316L/1. 4435). Использование нержавеющей стали марки 316L гарантирует высокую коррозионную стойкость и совместимость с различными агрессивными средами, что увеличивает срок службы датчика.
Степень защиты:IP 65. Данная степень защиты обеспечивает надежную работу датчика в условиях повышенной запыленности и воздействия струй воды, что критически важно для эксплуатации в большинстве промышленных сред.
Точность:Отклонение характеристик составляет менее ± 0, 3 % от диапазона (BFSL). Высокая точность измерения обеспечивает достоверность получаемых данных, что важно для прецизионного контроля технологических процессов.

Преимущества

Датчик IFM PN-025-RDR12-MFRKG/US/ /V обладает рядом преимуществ, обусловленных его конструктивными особенностями и техническими характеристиками:

Гибкость применения:Комбинированные выходные сигналы (коммутируемые и аналоговые) позволяют адаптировать датчик к различным требованиям систем автоматизации.
Надежность в агрессивных условиях:Применение нержавеющей стали для смачиваемых частей и степень защиты IP 65 обеспечивают долговечность и стабильность работы в сложных промышленных средах.
Высокая точность и стабильность:Заявленная точность и долгосрочная стабильность измерений гарантируют надежный контроль параметров процесса на протяжении всего срока службы устройства.

Характеристики Датчик давления с дисплеем IFM PN-025-RDR12-MFRKG/US/ /V PY2033

Основные характеристики

MTTF[лет]	167.14
Аналоговая конечная точка	5.25...25 bar76...362.5 psi0.53...2.5 MPa
Аналоговая начальная точка	-1...18.75 бар-14.5...272 psi-0.1...1.88 MPa
Аналоговый выход	0...10, (scalable 1:4) В
Артикул	PY2033
В шагах от	0.05 bar0.5 psi0.01 MPa
Вес	390
Время задержки включения [с]	0.3
Время отклика	<, 1.5 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	Ø 34 / L = 123.2
Демпфирование аналогового выхода dAA[s]	0.01...4
Диапазон измерения	-1...25 bar-14.5...362.5 psi-0.1...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,25, (0...80 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	SP1 = 6.25 barrP1 = 5.75 barSP2 = 18.75 barrP2 = 18.25 barASP = 0.00 barAEP = 25.00 bar
Заливочная жидкость для передачи давления	NEOBEE (пищевой, соответствует требованиям FDA)
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...4
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PN-025-RDR12-MFRKG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4435), ПК, ПБТ, ПЭИ, ПТФЭ
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4435)
Мин. разрывное давление	200 бар 2900 фунтов на кв. дюйм 20 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	10 миллионов
Номинальное давление	100 бар 1450 фунтов на кв. дюйм 10 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,25, (0...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,3 (BFSL) / &, lt, ± 0,6 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, выходной ток/напряжение, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и отключать, блок отображения, нулевая точка, диапазон
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...125
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-0.9...24.9 bar-13...361 psi-0.09...2.49 MPa
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.8...25 bar-11.5...362.5 psi-0.08...2.5 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
