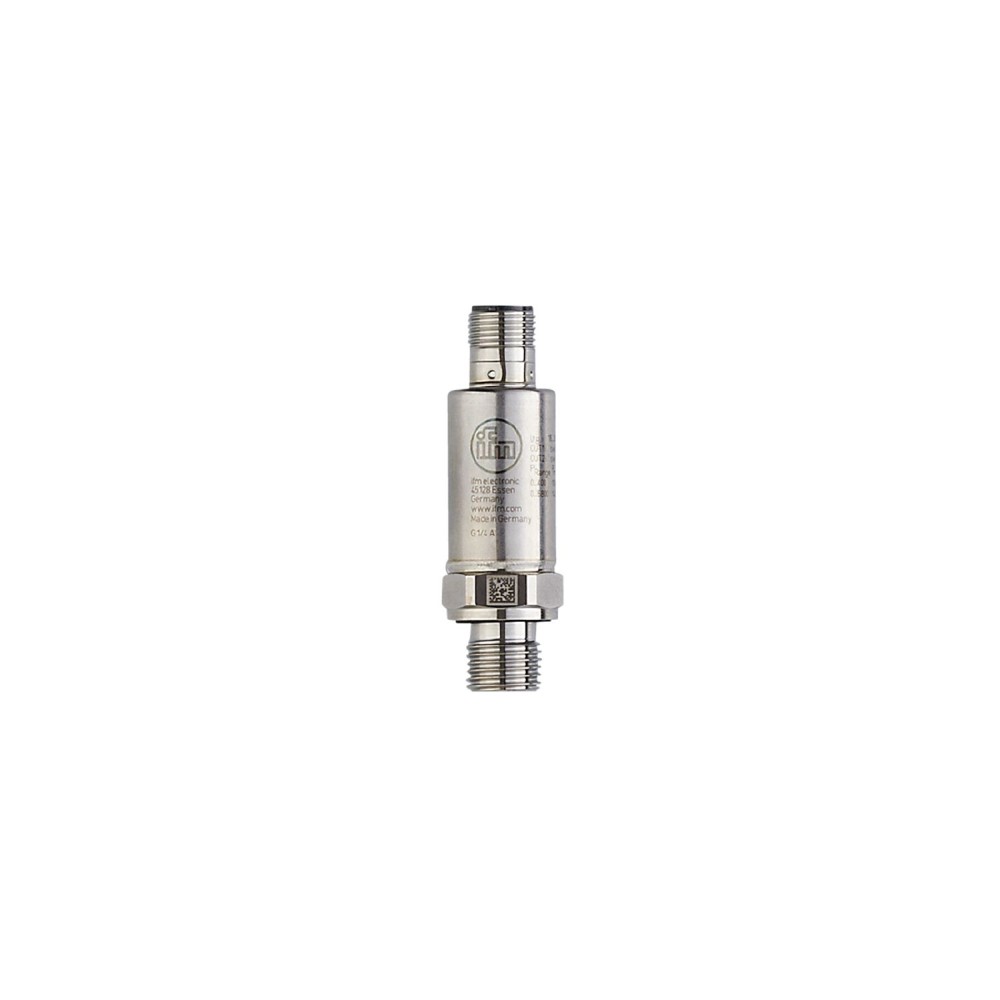

Реле давления с IO-Link IFM PV-250-SEG14-UFRVG/US/ / PV8001

Код товара: 189847

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPV8001

Код производителяPV-250-SEG14-UFRVG/US/ /

Все характеристики

IFM PV8001 дополнительные характеристики

Описание

Компактный корпус для использования в условиях ограниченного пространства, Очень высокая устойчивость к избыточному давлению и вакууму, Прочный корпус из нержавеющей стали с высокой устойчивостью к ударам и вибрации, Два программируемых коммутационных выхода, один из них с интерфейсом связи IO-Link

Характеристики Реле давления с IO-Link IFM PV-250-SEG14-UFRVG/US/ / PV8001

Основные характеристики

MTTF[лет]	668
Аналоговые данные процесса	5
Артикул	PV8001
В шагах от	0.1 °C0.1 °F
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес[г]	56.9
Время задержки включения [с]	<, 0.3
Время отклика[мс]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Данные процесса IO-Link (циклические)	функция длина бита давление 16 температура 16 состояние устройства 4 двоичная коммутационная информация2
Двоичные данные процесса	2
Диапазон измерения	-40...90 °C-40...194 °F
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Жилье	цилиндрический
Заводские настройки	SP1 = 62,5 баррP1 = 57,5 бароу1 = Hno, SP2 = 187,5 баррP2 = 182,5 бароу2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-250-SEG14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	4.5
Мин. разрывное давление	1200 bar17400 psi120 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	625 bar9060 psi62.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: J038 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1213
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Приложение	для промышленного применения
Примечание по номинальному давлению	статический
Примечания по точности/отклонению	диапазон температур от -10 до 80 °C
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...30 DC
Размеры[мм]	Ø 19 / L = 66
Разрешение IO-Link давление [бар]	0.1
Разрешение IO-Link температура [K]	0.2
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-40...88 °C-40...190.4 °F
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Точность[К]	± 2 К + (0,1 x (температура окружающей среды - температура среды))
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	-38...90 °C-36.4...194 °F
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IO-Link (ациклические)	метка, специфичная для приложения, внутренняя температура, счетчик часов работы, счетчик циклов переключения, счетчик пиков давления, счетчик пиков температуры
Частота переключения постоянного тока [Гц]	<, 130
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
