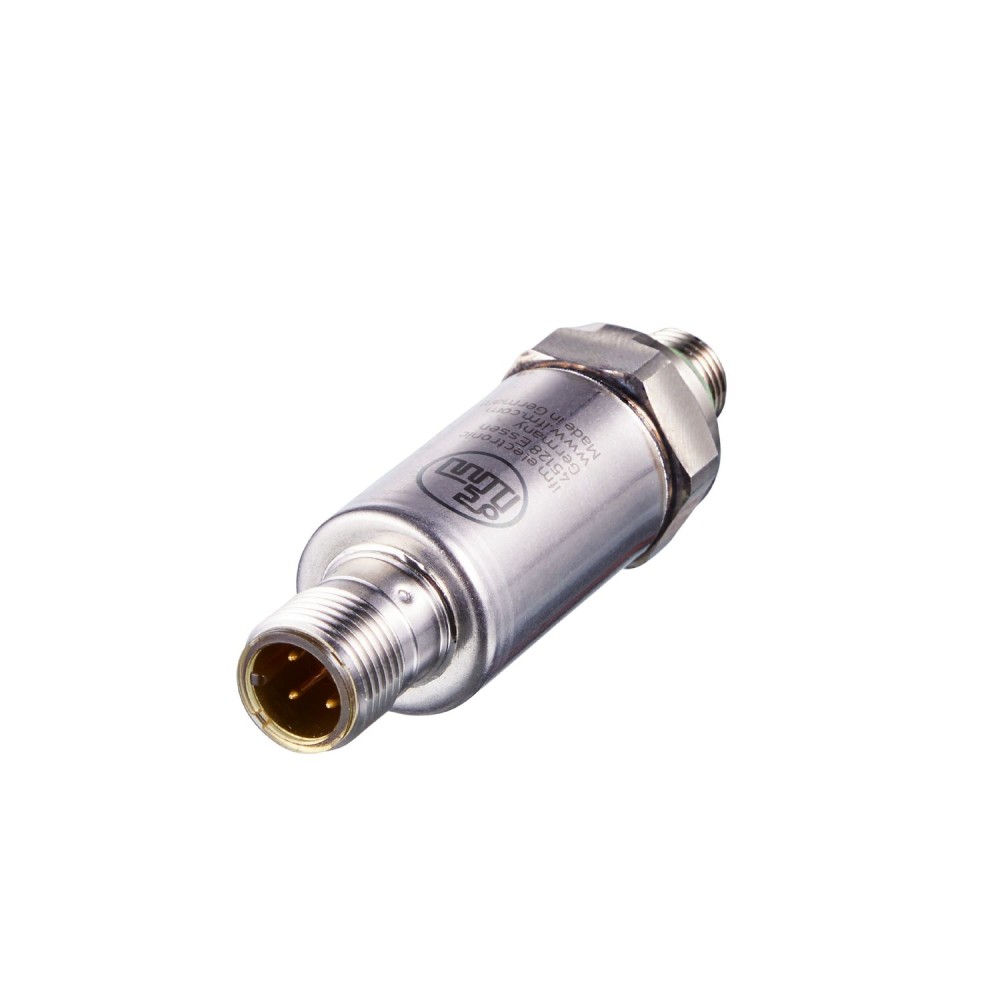

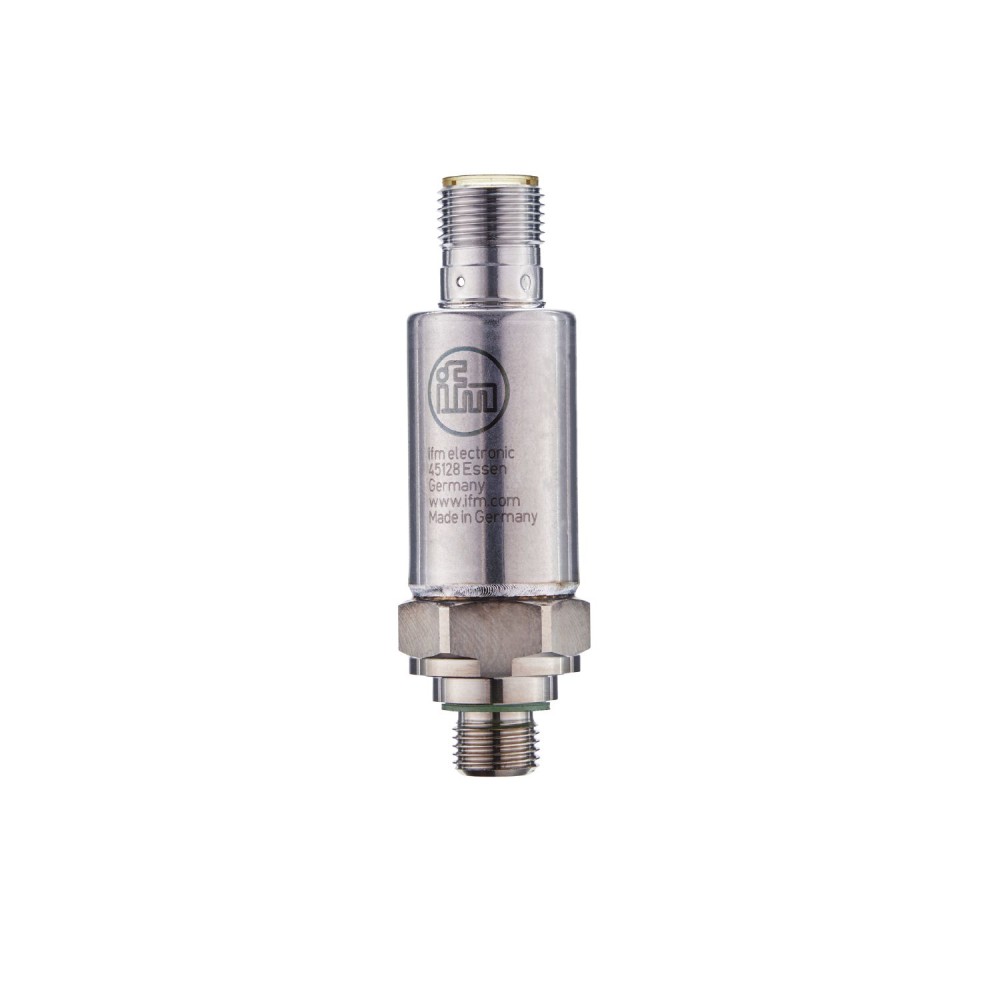

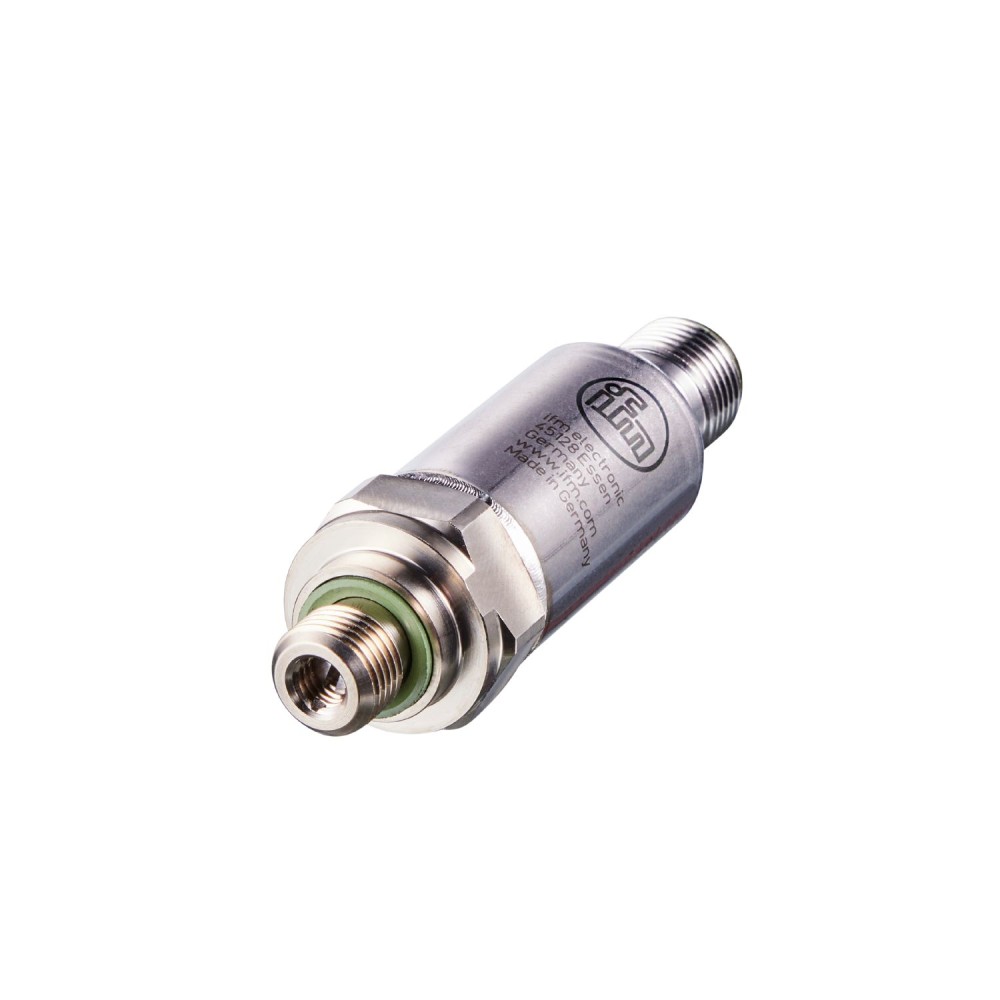

Реле давления с IO-Link IFM PV-1-0-REG18-UFRVG/US/ / PV7829
Характеристики
АртикулPV7829 | Код производителяPV-1-0-REG18-UFRVG/US/ / |

IFM PV7829 дополнительные характеристики
Описание
Особо компактный корпус для использования в условиях ограниченного пространства, Очень высокая устойчивость к избыточному давлению и вакууму, Прочный корпус из нержавеющей стали с высокой устойчивостью к ударам и вибрации, Срок службы более 60 миллионов циклов давления
Характеристики Реле давления с IO-Link IFM PV-1-0-REG18-UFRVG/US/ / PV7829
Основные характеристики
MTTF[лет] | 667 |
---|---|
Аналоговые данные процесса | 2 |
Артикул | PV7829 |
В шагах от | 0.001 bar1 mbar0.1 psi0.1 kPa0.0001 MPa |
Вакуумное сопротивление | -1000 mbar-0.1 MPa |
Вес[г] | 54.2 |
Время задержки включения [с] | <, 60 |
Время отклика[мс] | <, 3 |
Выходная функция | нормально открытый / нормально закрытый, (параметризуемый) |
Выходной сигнал | коммутационный сигнал, IO-Link, (настраиваемый) |
Герметизация технологических соединений | ФКМ (DIN EN ISO 1179-2) |
Двоичные данные процесса | 2 |
Диапазон измерения | -1...0 bar-1000...0 mbar-14.5...0 psi-100...0 kPa-0.1...0 MPa |
Диапазон температурного коэффициента [% от диапазона / 10 K] | <, 0,3 (-25...90 °C) |
Директива по оборудованию, работающему под давлением | Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу |
Долгосрочная стабильность [% диапазона] | &, lt, ± 0,3, (за 6 месяцев) |
Жилье | цилиндрический |
Заводские настройки | SP1 = -230 мбаррP1 = -250 мбарр1 = Hnc, SP2 = -730 мбаррP2 = -750 мбаррP2 = Hnc, dS1/dS2 = 0 мсдр1/dr2 = 0 мскоF = 0 %Pn = PnPdAP= 60 мс |
Замечания | BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения |
Защита | IP 67, IP 69К |
Защита от короткого замыкания | да |
Защита от обратной полярности | да |
Защита от перегрузки | да |
Измерительный элемент | металлический тонкопленочный элемент |
Интегрированный элемент ограничителя | нет |
Интерфейс связи | IO-Link |
Класс защиты | III |
Код производителя | PV-1-0-REG18-UFRVG/US/ / |
Количество в упаковке | 1 шт. |
Количество входов и выходов | Количество цифровых выходов: 2 |
Количество цифровых выходов | 2 |
Макс. падение напряжения на коммутируемом выходе DC[В] | 2 |
Материалы | Технологическое соединение, измерительная ячейка: нержавеющая сталь (630/1.4542/17-4 PH), разъем M12: нержавеющая сталь (316L/1.4404), разъем M12: акрилат, PEI, вентиляционная мембрана: PTFE |
Материалы (смачиваемые части) | Технологическое соединение, измерительная ячейка: нержавеющая сталь (630/1.4542/17-4 PH), Уплотнение: FKM |
Мин. время цикла процесса [мс] | 5 |
Мин. разрывное давление | 200 бар 2900 фунтов на кв. дюйм 20 МПа |
Мин. сопротивление изоляции [МОм] | 100, (500 V DC) |
Мин. циклы давления | 60 миллионов (при давлении в 1,2 раза больше номинального) |
Момент затяжки [Нм] | 20...25, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением) |
Номинальное давление | 15 бар 217 фунтов на кв. дюйм 1,5 МПа |
Нулевая точка температурного коэффициента [% от диапазона / 10 K] | <, 0,4 (-25...90 °C) |
Общее количество выходов | 2 |
Одобрение UL | Номер одобрения UL: J015 Номер файла: ULE174189 |
Отклонение гистерезиса [% от диапазона] | <, ± 0,6 |
Отклонение линейности [% от диапазона] | <, ± 0,2 (BFSL) / <, ± 0,4 (LS) |
Отклонение характеристик [% от диапазона] | &, lt, ± 2,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1) |
Параметры настройки параметров | гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование |
Повторяемость [% диапазона] | &, lt, ± 0,25, (при колебаниях температуры &, lt, 10 К) |
Поддерживаемые идентификаторы устройств | Тип операцииDeviceIDdefault1829 |
Постоянный номинальный ток коммутационного выхода DC[мА] | 100 |
Потребляемый ток [мА] | <, 15 |
Приложение | для промышленного применения |
Примечание по номинальному давлению | статический |
Профили | Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства. |
Рабочее напряжение[В] | 18...30 DC |
Размеры[мм] | Ø 19 / L = 66 |
Ревизия IO-Link | 1.1 |
режим SIO | да |
Связь | Разъем: 1 x M12, кодировка: A |
СМИ | жидкости и газы |
Средняя температура[°C] | -40...90 |
Стабилизация нулевой точки [% диапазона] | IO-Link,1,25, (см. инструкцию по эксплуатации, поведение нулевой точки) коммутационный выход2,5 |
стандарт SDCI | IEC 61131-9 |
Температура окружающей среды[°C] | -40...90 |
Температура хранения[°C] | -40...100 |
Технологическое соединение | резьбовое соединение G 1/8 наружная резьба DIN EN ISO 1179-2 внутренняя резьба:M5 |
Тип давления | относительное давление, вакуум |
Тип защиты от короткого замыкания | импульсный |
Тип трансмиссии | COM2 (38,4 кБод) |
Точка сброса rP | -0.99...-0.01 bar-990...-10 mbar-14.4...-0.1 psi-99...-1 kPa-0.099...-0.001 MPa |
Точность точки переключения [% от диапазона] | <, ± 2,5 (nach DIN EN 61298-2) |
Требуемый тип главного порта | А |
Ударопрочность | DIN EN 60068-2-27500 g (1 ms) |
Уставка SP | -0.98...0 bar-980...0 mbar-14.2...0 psi-98...0 kPa-0.098...0 MPa |
Устойчивость к вибрации | DIN EN 60068-2-620 g (10...2000 Hz) |
Частота переключения постоянного тока [Гц] | <, 170 |
Электрическое проектирование | ПНП/НПН |
ЭМС | DIN EN 61326-1 |
