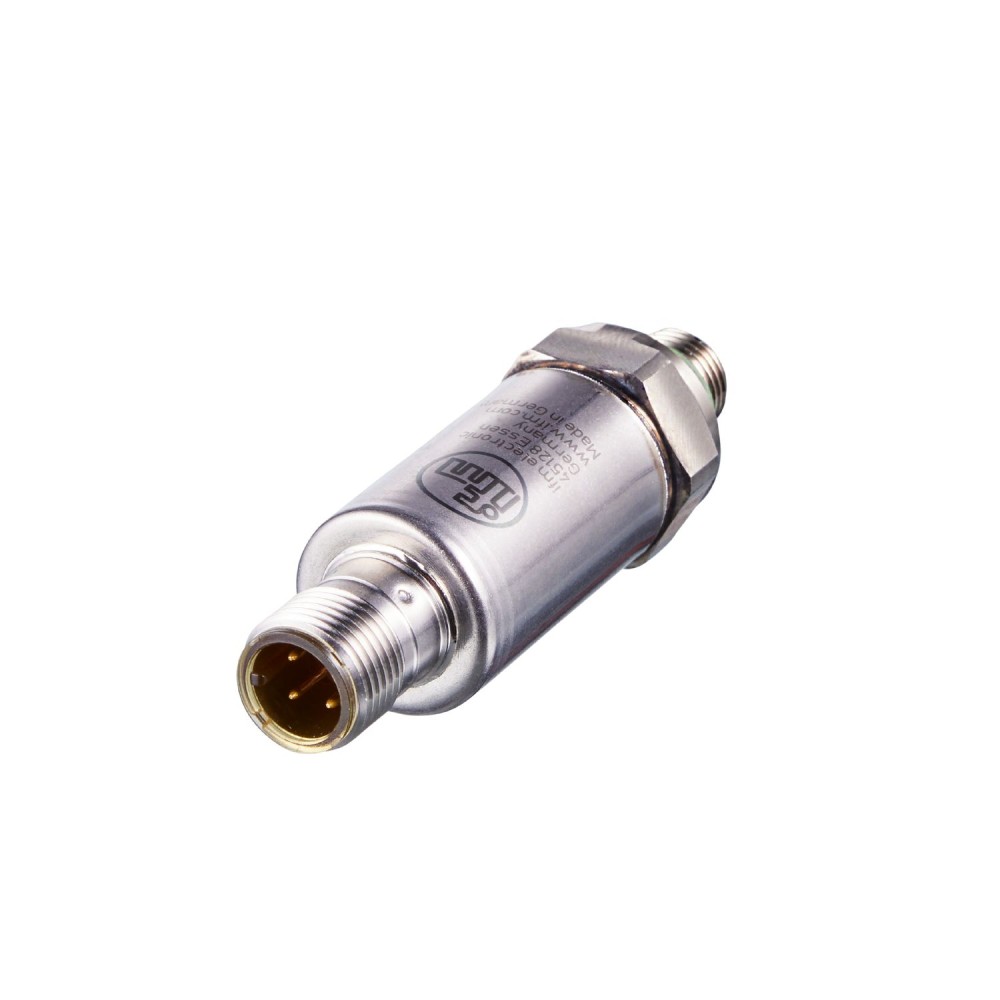

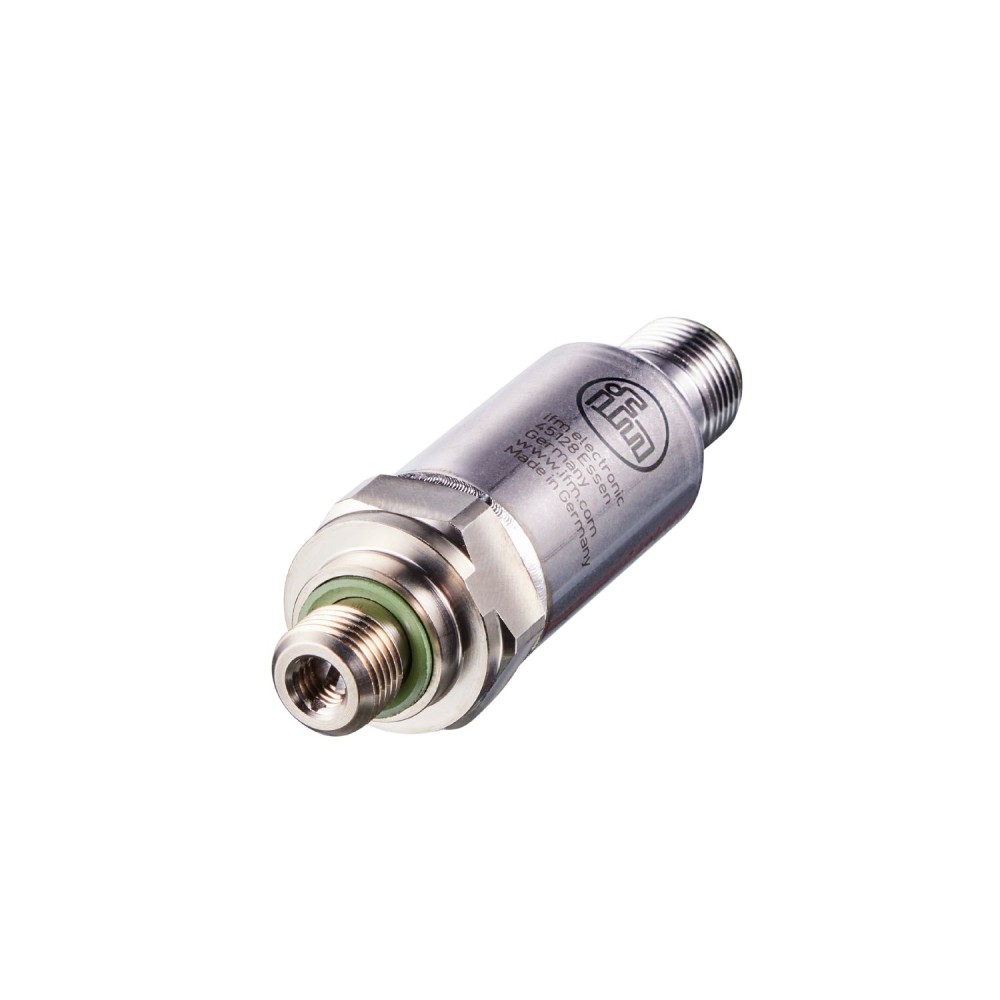

Реле давления с IO-Link IFM PV-1-1-REG18-UFRVG/US/ / PV7809

Код товара: 189844

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPV7809

Код производителяPV-1-1-REG18-UFRVG/US/ /

Все характеристики

IFM PV7809 дополнительные характеристики

Описание

Особо компактный корпус для использования в условиях ограниченного пространства, Очень высокая устойчивость к избыточному давлению и вакууму, Прочный корпус из нержавеющей стали с высокой устойчивостью к ударам и вибрации, Срок службы более 60 миллионов циклов давления

Характеристики Реле давления с IO-Link IFM PV-1-1-REG18-UFRVG/US/ / PV7809

Основные характеристики

MTTF[лет]	667
Аналоговые данные процесса	2
Артикул	PV7809
В шагах от	0.001 bar1 mbar0.1 psi0.1 kPa0.0001 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес[г]	54.3
Время задержки включения [с]	<, 60
Время отклика[мс]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Двоичные данные процесса	2
Диапазон измерения	-1...1 bar-1000...1000 mbar-14.5...14.5 psi-100...100 kPa-0.1...0.1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,2 (-25...90 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,2, (за 6 месяцев)
Жилье	цилиндрический
Заводские настройки	SP1 = -500 мбаррP1 = -540 мбарр1 = Hno, SP2 = 500 мбаррP2 = 460 мбарр2 = Hno, dS1/dS2 = 0 мсдр1/dr2 = 0 мскоF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	нет
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-1-1-REG18-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Технологическое соединение, измерительная ячейка: нержавеющая сталь (630/1.4542/17-4 PH), разъем M12: нержавеющая сталь (316L/1.4404), разъем M12: акрилат, PEI, вентиляционная мембрана: PTFE
Материалы (смачиваемые части)	Технологическое соединение, измерительная ячейка: нержавеющая сталь (630/1.4542/17-4 PH), Уплотнение: FKM
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	200 бар 2900 фунтов на кв. дюйм 20 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	20...25, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	15 бар 217 фунтов на кв. дюйм 1,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,3 (-25...90 °C)
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: J015 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,4
Отклонение линейности [% от диапазона]	<, ± 0,2 (BFSL) / <, ± 0,4 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,15, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1830
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Приложение	для промышленного применения
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Размеры[мм]	Ø 19 / L = 66
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-40...90
Стабилизация нулевой точки [% диапазона]	IO-Link,0, (см. инструкцию по эксплуатации, поведение нулевой точки) коммутационный выход 0,75
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/8 наружная резьба DIN EN ISO 1179-2 внутренняя резьба:M5
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.99...0.99 bar-990...990 mbar-14.4...14.4 psi-99...99 kPa-0.099...0.099 MPa
Точность точки переключения [% от диапазона]	<, ± 1,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	-0.98...1 bar-980...1000 mbar-14.2...14.5 psi-98...100 kPa-0.098...0.1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
