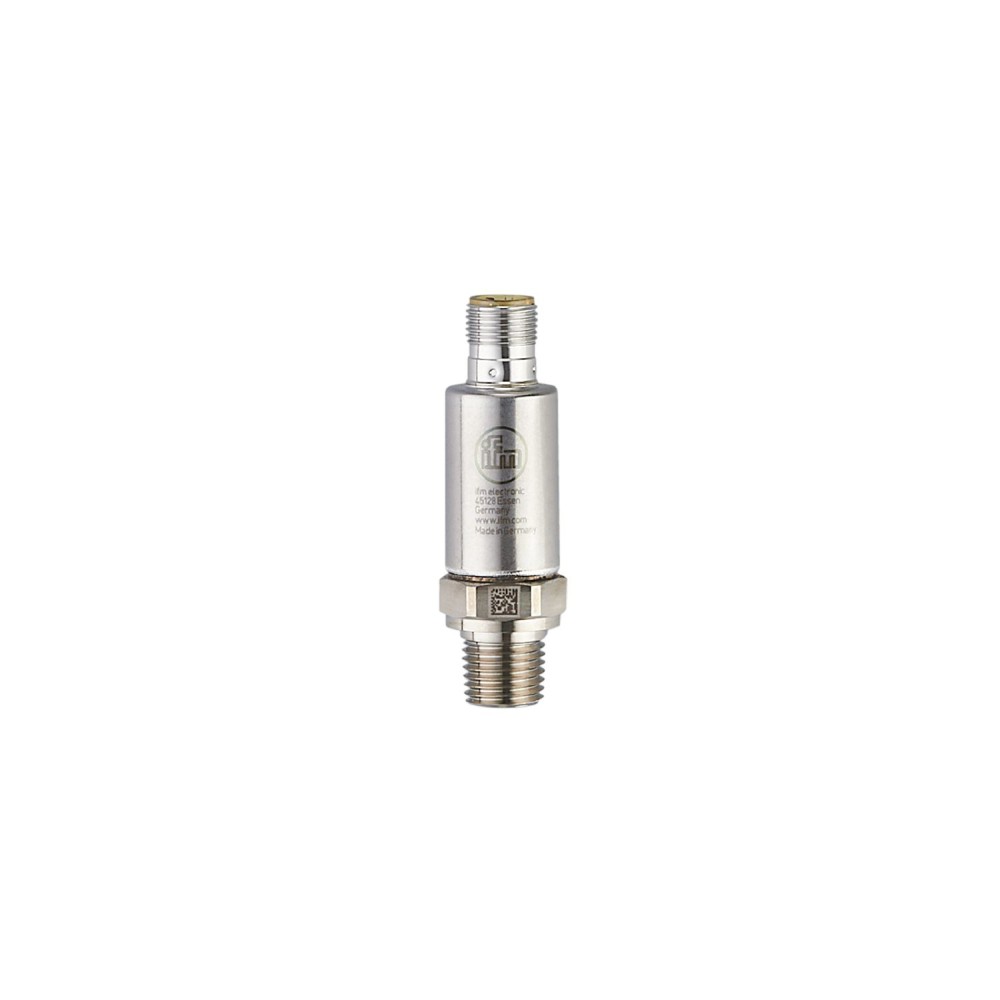

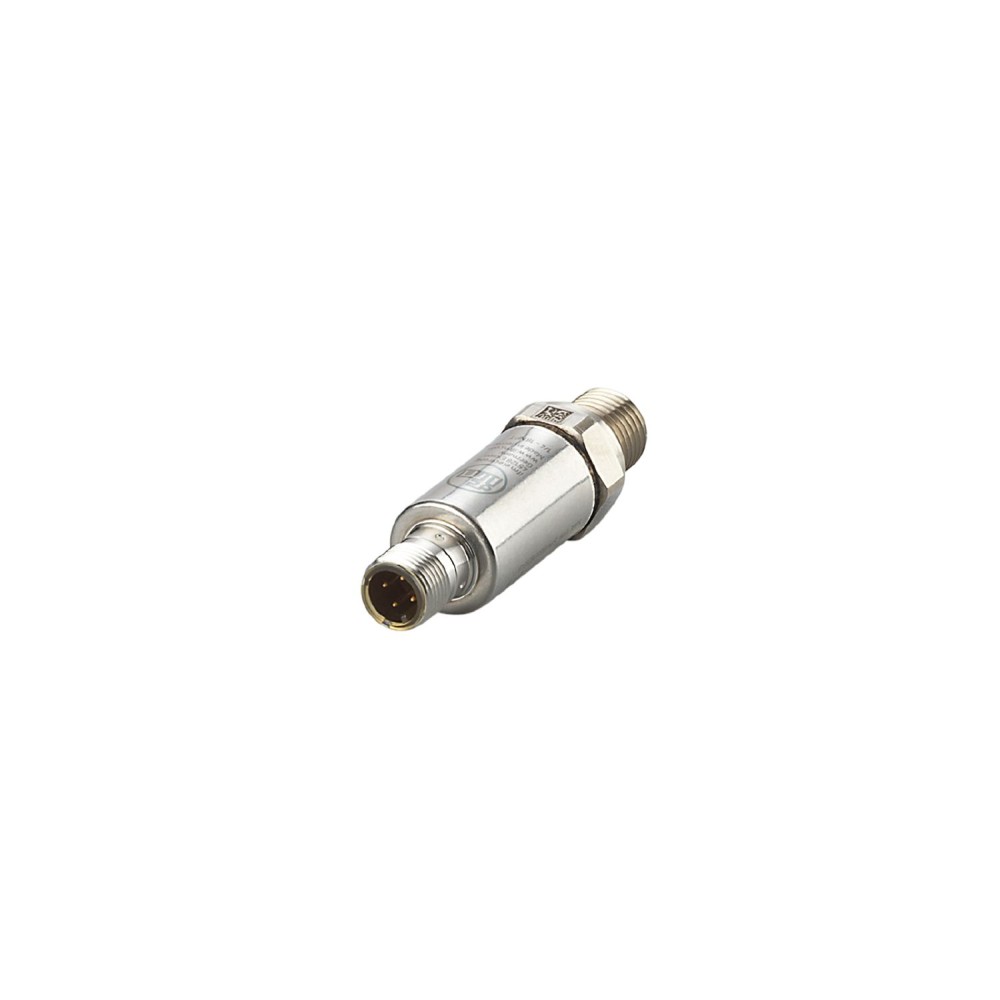

Реле давления с IO-Link IFM PV-060-SEN14-UFRVG/US/ / PV7623

Код товара: 189842

IFM Производитель

20 064 ₽

Быстрый заказ

Характеристики

Код производителяPV7623

АртикулPV7623

Код производителяPV-060-SEN14-UFRVG/US/ /

Все характеристики

IFM PV7623 дополнительные характеристики

Описание

Реле давления с IO-Link IFM PV-060-SEN14-UFRVG/US/ / PV7623

Реле давления IFM PV-060-SEN14-UFRVG/US/ (артикул PV7623) представляет собой электронный датчик для мониторинга относительного давления в промышленных системах. Устройство разработано для эксплуатации в условиях, требующих высокой точности и надежности.

Ключевые технические характеристики

Диапазон измерения: 0... 60 бар (0... 870 psi, 0... 6 МПа)
Данный диапазон позволяет использовать реле для контроля давления в широком спектре промышленных применений, включая гидравлические и пневматические системы. Это обеспечивает универсальность применения устройства для различных технологических процессов.
Интерфейс связи IO-Link
Интеграция IO-Link обеспечивает расширенные возможности для передачи данных о процессе, диагностики состояния устройства и удаленной параметризации. Это позволяет оптимизировать автоматизацию и повысить эффективность мониторинга.
Два программируемых цифровых выхода (PNP/NPN)
Наличие двух независимо программируемых коммутационных выходов позволяет реализовать сложные логики управления и сигнализации. Один из выходов поддерживает функциональность IO-Link, что добавляет гибкости в интеграции.
Материалы смачиваемых частей: нержавеющая сталь (303/1. 4305, 630/1. 4542/17-4 PH)
Использование нержавеющей стали для частей, контактирующих с измеряемой средой, гарантирует высокую коррозионную стойкость и долговечность. Это критично для работы с агрессивными жидкостями и газами.
Степень защиты IP 67 и IP 69К
Высокие показатели защиты от пыли, влаги и струй воды под давлением обеспечивают надежную работу реле в жестких промышленных условиях. Это позволяет использовать устройство в средах с повышенными требованиями к гигиене и чистоте, например, на пищевых производствах.

Преимущества

Высокая надежность и долговечность
Реле обладает высокой устойчивостью к избыточному давлению и вакууму, а также прочным корпусом из нержавеющей стали, устойчивым к ударам и вибрациям. Срок службы устройства составляет более 60 миллионов циклов давления, что гарантирует длительную и бесперебойную работу.
Расширенные возможности мониторинга и управления
Интегрированный интерфейс IO-Link и два программируемых коммутационных выхода обеспечивают точный контроль и гибкую настройку параметров, что позволяет эффективно адаптировать реле под специфические требования производственных процессов.
Компактность и устойчивость к внешним воздействиям
Компактный корпус позволяет устанавливать реле в условиях ограниченного пространства, а его прочная конструкция из нержавеющей стали обеспечивает стабильную работу даже в неблагоприятных условиях окружающей среды.

Характеристики Реле давления с IO-Link IFM PV-060-SEN14-UFRVG/US/ / PV7623

Основные характеристики

MAWP для приложений согласно CRN[бар]	150 бар
MTTF[лет]	668
Аналоговые данные процесса	2
Артикул	PV7623
В шагах от	0.02 bar1 psi0.002 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	64.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 18.9 / L = 66.9
Диапазон измерения	0...60 bar0...870 psi0...6 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 15 баррP1 = 13,8 бароу1 = Hno, SP2 = 45 баррP2 = 43,8 бароу2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-060-SEN14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	900 bar13050 psi90 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J015
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault899
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.3...59.7 bar4...866 psi0.03...5.97 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	0.6...60 bar9...870 psi0.06...6 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
