Реле давления с IO-Link IFM PV-010-SEN14-UFRVG/US/ / PV7604

Код товара: 189841

IFM Производитель

20 066 ₽

Быстрый заказ

Характеристики

Код производителяPV7604

АртикулPV7604

Код производителяPV-010-SEN14-UFRVG/US/ /

Все характеристики

IFM PV7604 дополнительные характеристики

Описание

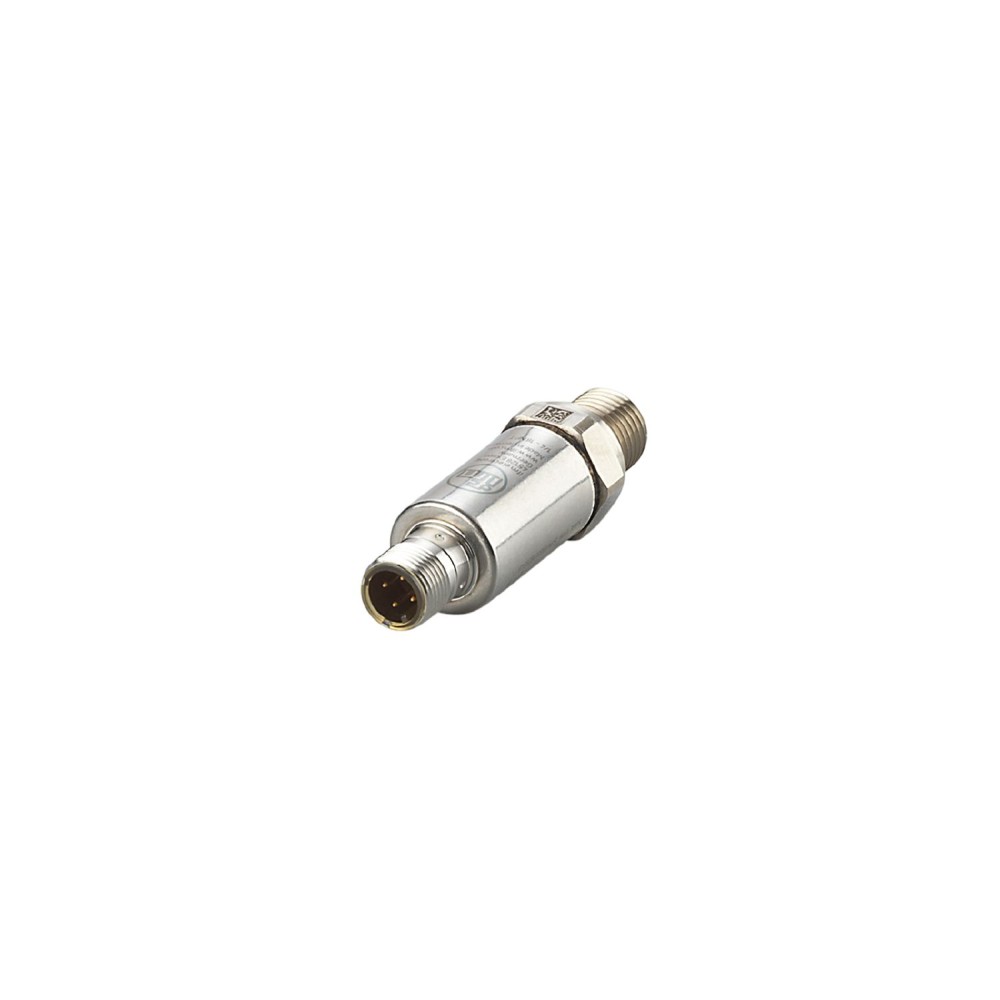

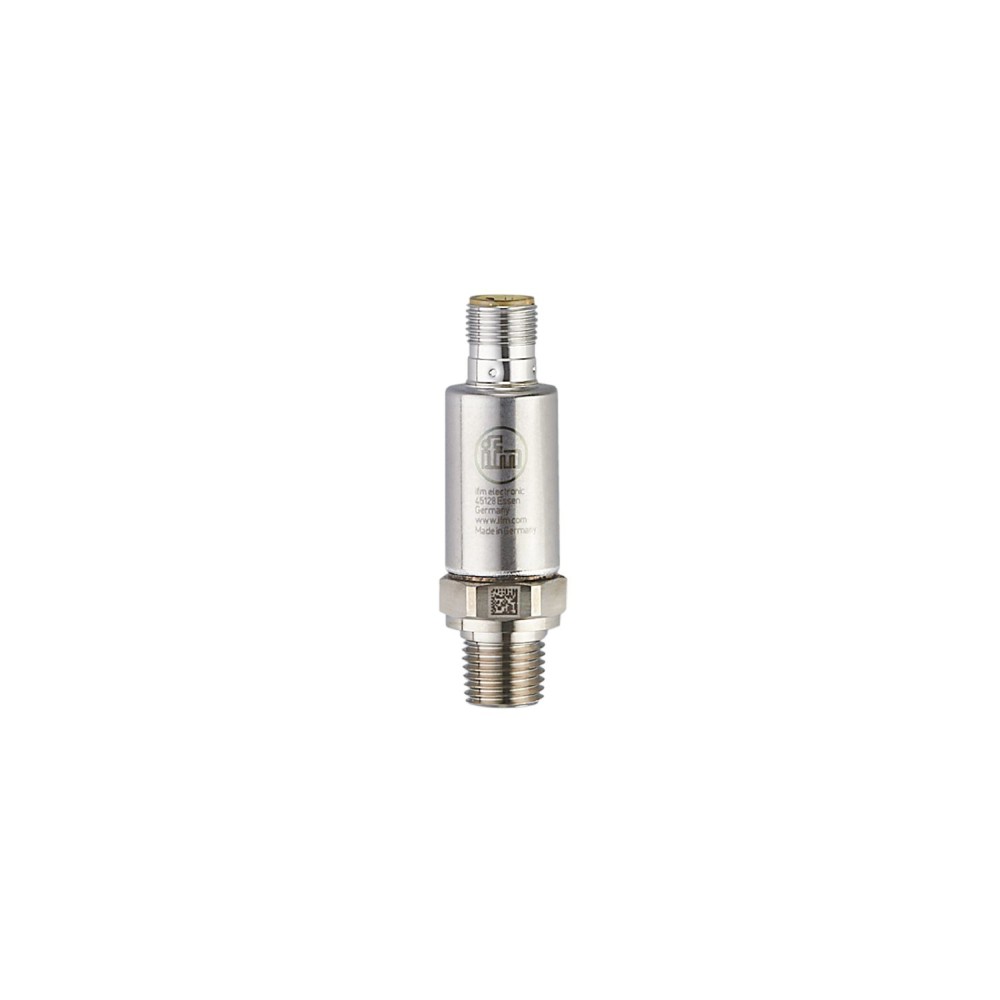

Реле давления IFM PV-010-SEN14-UFRVG/US/ (PV7604) с IO-Link

Реле давления IFM PV-010-SEN14-UFRVG/US/ (PV7604) представляет собой компактное устройство для точного измерения и контроля давления в промышленных системах. Оборудование разработано для эксплуатации в условиях ограниченного пространства и обеспечивает высокую надежность благодаря прочной конструкции и расширенным функциональным возможностям.

Ключевые технические характеристики

Широкий диапазон измерения

Данное реле давления работает в диапазоне от -1 до 10 бар, что позволяет использовать его как для измерения вакуума, так и для контроля положительного давления. Это обеспечивает универсальность применения в различных технологических процессах.

Интегрированный интерфейс IO-Link

Наличие интерфейса IO-Link обеспечивает цифровую передачу данных, удаленную параметризацию, диагностику и управление устройством. Это упрощает интеграцию в автоматизированные системы и повышает эффективность эксплуатации.

Высокая устойчивость к избыточному давлению

Устройство обладает очень высокой устойчивостью к избыточному давлению, с номинальным давлением 25 бар и минимальным разрывным давлением 300 бар. Это гарантирует безопасность и надежность работы даже при значительных колебаниях давления в системе.

Прочный корпус и высокая степень защиты

Корпус реле выполнен из нержавеющей стали и имеет степень защиты IP 67 и IP 69K, обеспечивая устойчивость к воздействию пыли, влаги и высоконапорной струи воды. Кроме того, устройство выдерживает удары до 500 g и вибрации до 20 g, что гарантирует долгий срок службы в тяжелых промышленных условиях.

Долговечность

Реле давления рассчитано на срок службы более 60 миллионов циклов давления. Это значительно снижает потребность в обслуживании и замене, обеспечивая высокую экономическую эффективность на протяжении всего периода эксплуатации.

Преимущества

Универсальность применения:Широкий диапазон измерения и устойчивость к вакууму позволяют использовать реле в разнообразных промышленных задачах.
Интеллектуальная интеграция:Поддержка IO-Link упрощает настройку, мониторинг и удаленное управление, оптимизируя процессы автоматизации.
Надежность и долговечность:Прочный корпус из нержавеющей стали, высокая степень защиты и длительный срок службы гарантируют стабильную работу в агрессивных средах и снижают эксплуатационные расходы.

Характеристики Реле давления с IO-Link IFM PV-010-SEN14-UFRVG/US/ / PV7604

Основные характеристики

MAWP для приложений согласно CRN[бар]	25 бар
MTTF[лет]	668
Аналоговые данные процесса	2
Артикул	PV7604
В шагах от	0.005 bar0.1 psi0.0005 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	66
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 18.9 / L = 66.9
Диапазон измерения	-1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 2,5 баррP1 = 2,3 бароу1 = Hno, SP2 = 7,5 баррP2 = 7,3 бароу2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-010-SEN14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	25 бар 360 фунтов на кв. дюйм 2,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J015
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault855
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.95...9.95 bar-13.8...144.3 psi-0.095...0.995 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	-0.9...10 bar-13.1...145 psi-0.09...1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
