Реле давления с IO-Link IFM PV-025-SEN14-UFRVG/US/ / PV7603

Код товара: 189840

IFM Производитель

20 064 ₽

Быстрый заказ

Характеристики

Код производителяPV7603

АртикулPV7603

Код производителяPV-025-SEN14-UFRVG/US/ /

Все характеристики

IFM PV7603 дополнительные характеристики

Описание

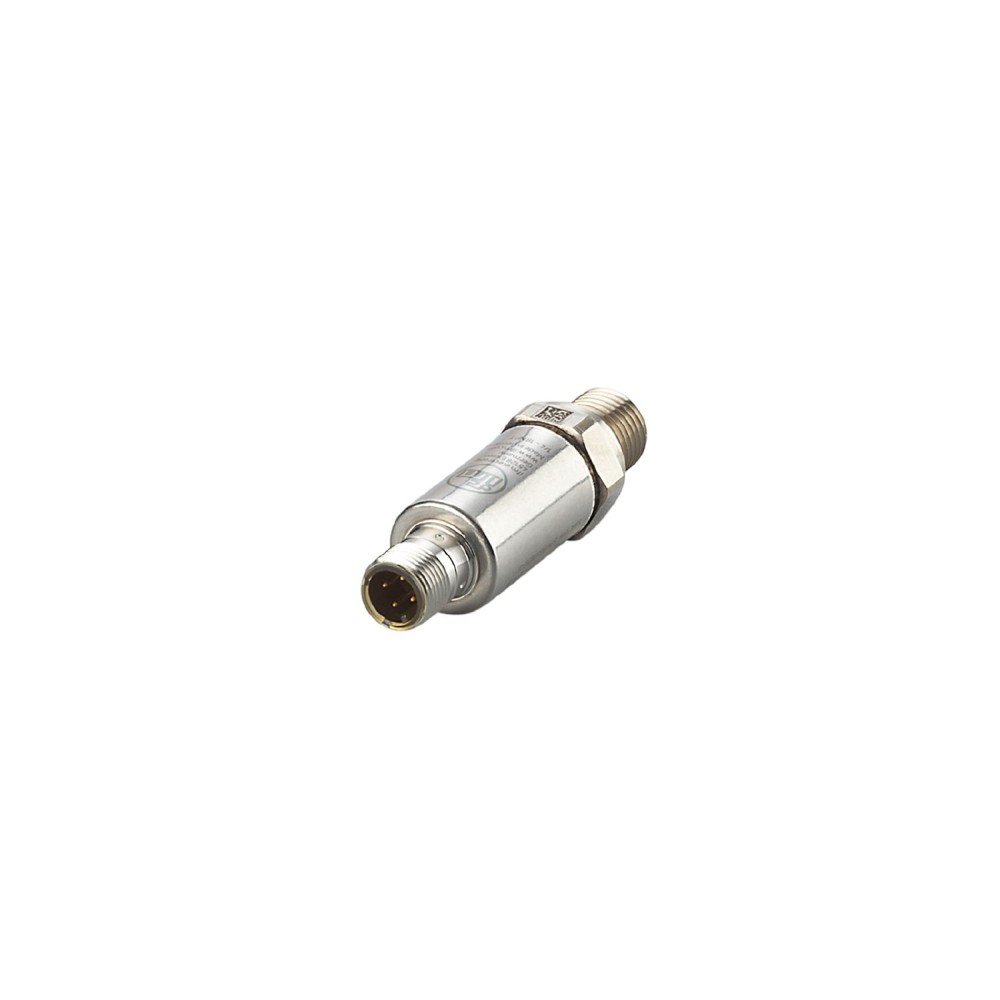

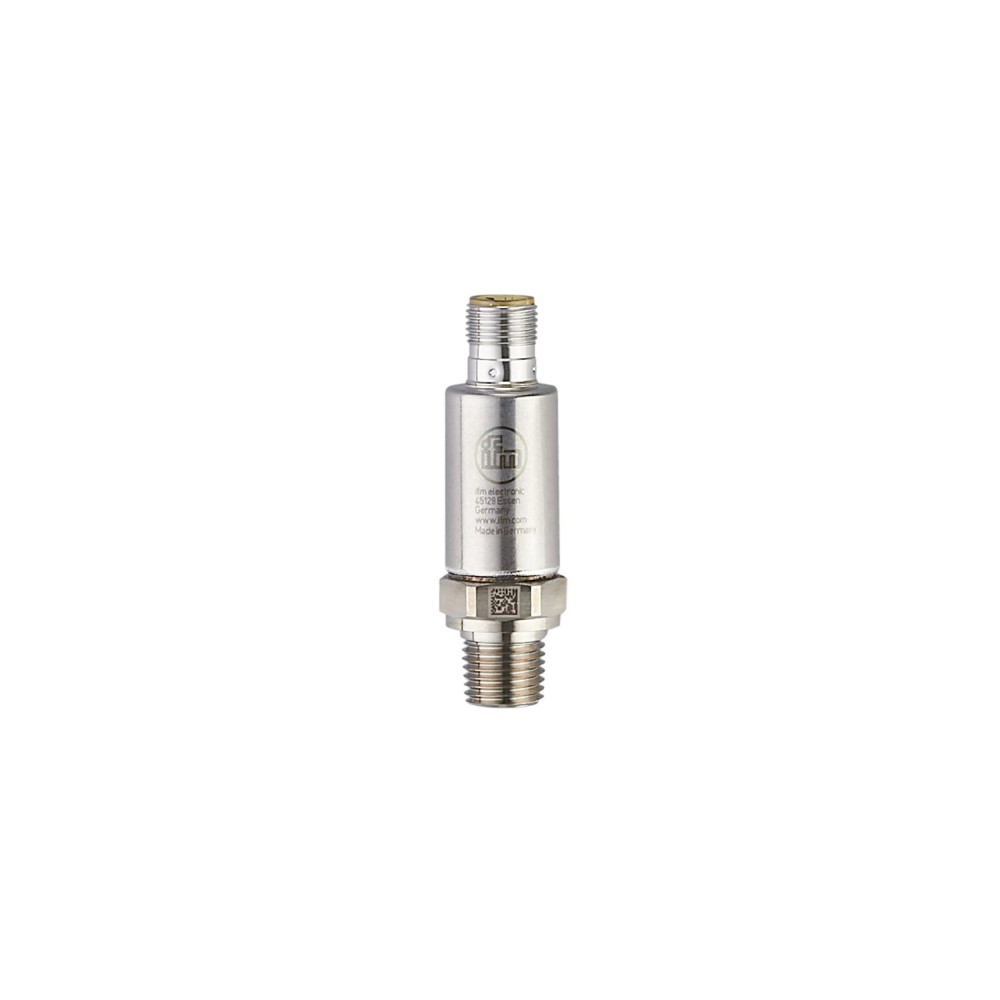

Реле давления IFM PV7603 с IO-Link

Реле давления IFM PV7603 (артикул PV-025-SEN14-UFRVG/US/) представляет собой компактное устройство для измерения относительного давления и вакуума, разработанное для промышленного применения. Оно отличается высокой устойчивостью к избыточному давлению и вакууму, а также прочным корпусом из нержавеющей стали, что обеспечивает надежную работу в сложных условиях.

Ключевые технические характеристики

Диапазон измерения и точность:Реле обеспечивает измерение давления в диапазоне от -1 до 25 бар. Отклонение характеристик составляет менее ± 0, 5 % от диапазона, что гарантирует высокую достоверность показаний при контроле различных технологических процессов.

Интеграция и функциональность:Модель оснащена интерфейсом IO-Link и двумя программируемыми коммутационными выходами (PNP/NPN). Интерфейс IO-Link обеспечивает расширенные возможности для параметризации, диагностики и передачи данных, упрощая интеграцию в автоматизированные системы.

Прочность и долговечность:Корпус и смачиваемые части выполнены из нержавеющей стали, обеспечивая устойчивость к агрессивным средам. Степень защиты IP 67 и IP 69K гарантирует надежную работу в условиях высокой влажности, пыли и воздействия струй воды. Заявленный срок службы составляет более 60 миллионов циклов давления, что подтверждает высокую эксплуатационную надежность устройства.

Преимущества продукта

Высокая точность и широкий диапазон измерения:Реле обеспечивает точный контроль давления и вакуума в диапазоне от -1 до 25 бар, что делает его пригодным для разнообразных промышленных задач.
Расширенные возможности интеграции с IO-Link:Наличие интерфейса IO-Link упрощает настройку, мониторинг и диагностику, повышая эффективность автоматизированных систем и обеспечивая непрерывную передачу данных.
Исключительная долговечность и устойчивость к внешним воздействиям:Прочная конструкция из нержавеющей стали и высокий класс защиты IP 67 / IP 69K, а также срок службы более 60 миллионов циклов, гарантируют надежную и продолжительную работу в сложных промышленных условиях.

Характеристики Реле давления с IO-Link IFM PV-025-SEN14-UFRVG/US/ / PV7603

Основные характеристики

MAWP для приложений согласно CRN[бар]	65 бар
MTTF[лет]	668
Аналоговые данные процесса	2
Артикул	PV7603
В шагах от	0.01 bar0.1 psi0.001 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	64
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 18.9 / L = 66.9
Диапазон измерения	-1...25 bar-14.6...362.6 psi-0.1...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 6,25 баррP1 = 5,75 бароуксусной кислоты1 = Hno, SP2 = 18,75 баррP2 = 18,25 бароуксусной кислоты2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-025-SEN14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	600 бар8700 фунтов на кв. дюйм60 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	65 бар 940 фунтов на кв. дюйм 6,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J015
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault854
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.87...24.88 bar-12.7...360.8 psi-0.087...2488 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	-0.75...25 bar-10.8...362.6 psi-0.075...2.5 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
