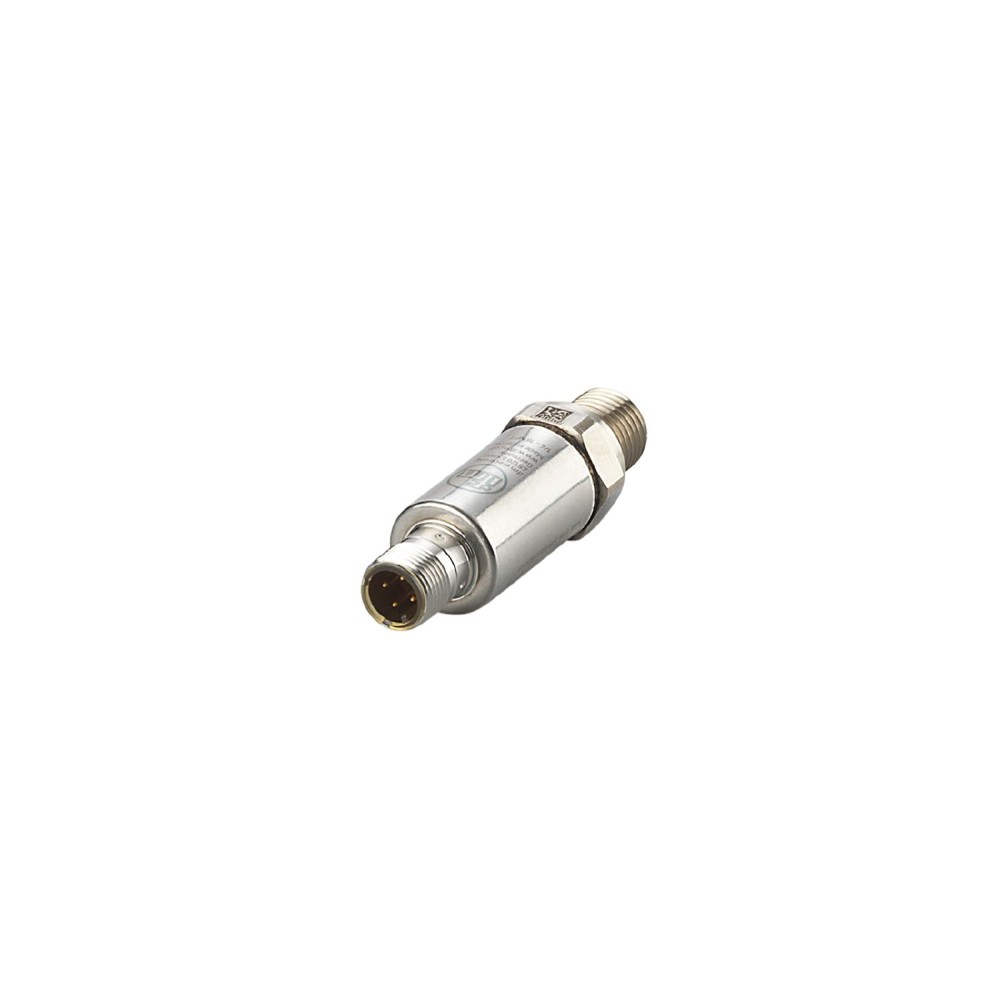

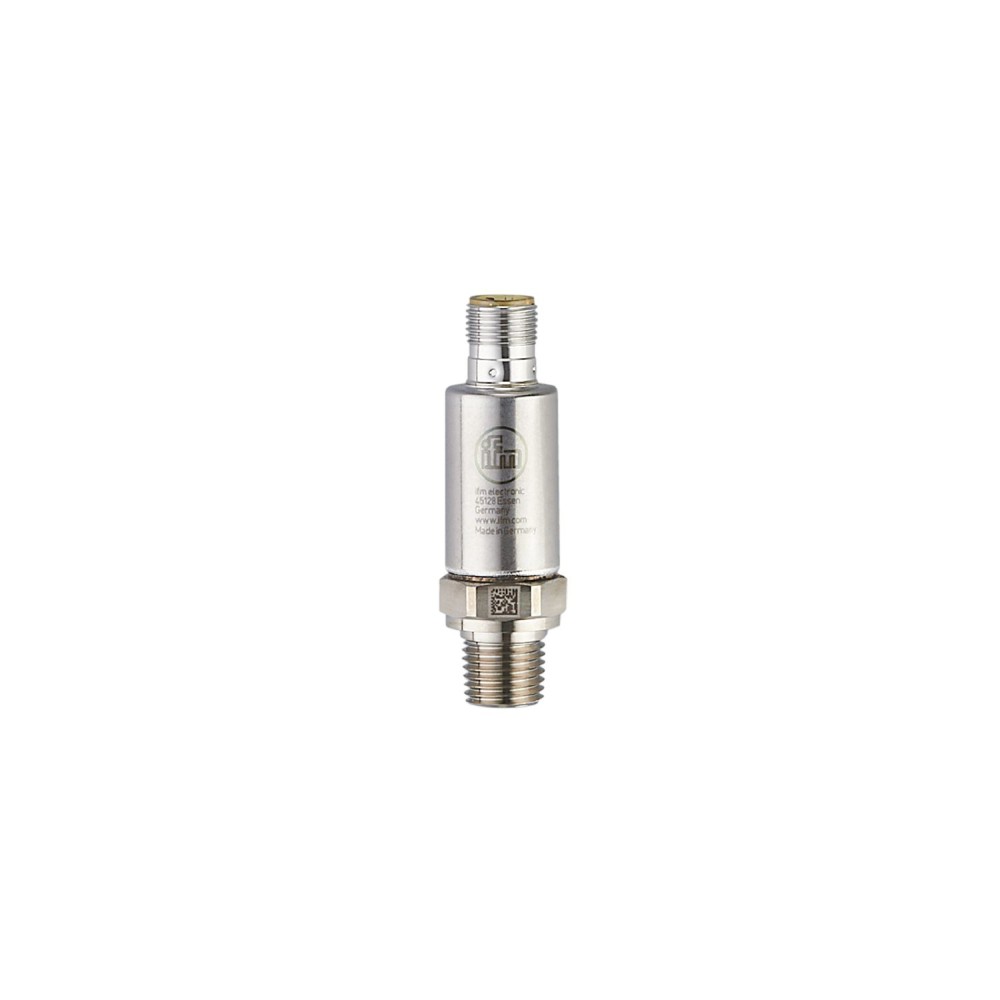

Реле давления с IO-Link IFM PV-250-SEN14-UFRVG/US/ / PV7601

Код товара: 189837

IFM Производитель

20 066 ₽

Быстрый заказ

Характеристики

Код производителяPV7601

АртикулPV7601

Код производителяPV-250-SEN14-UFRVG/US/ /

Все характеристики

IFM PV7601 дополнительные характеристики

Описание

Реле давления IFM PV7601 (PV-250-SEN14-UFRVG/US/) представляет собой компактное устройство для точного измерения и контроля давления в промышленных системах. Модель разработана для работы в условиях ограниченного пространства и отличается высокой устойчивостью к внешним воздействиям.

Ключевые технические характеристики

Диапазон измерения и устойчивость к избыточному давлению:
Реле давления имеет диапазон измерения от 0 до 250 bar, что позволяет использовать его в широком спектре технологических процессов. Номинальное рабочее давление (MAWP) составляет 625 bar, а минимальное разрывное давление — 1200 bar. Эти параметры обеспечивают значительный запас прочности и надежную работу датчика даже при кратковременных пиках давления, предотвращая его выход из строя.

Интеграция с IO-Link и конфигурируемые выходы:
Устройство оснащено двумя программируемыми цифровыми выходами, один из которых поддерживает интерфейс IO-Link. Это обеспечивает цифровую передачу данных, удаленную параметризацию и диагностику, упрощая интеграцию в современные системы автоматизации. Возможность настройки коммутационных выходов повышает гибкость применения для управления различными исполнительными механизмами.

Конструктивное исполнение и материалы:
Реле давления имеет степени защиты IP 67 и IP 69К, что гарантирует его работоспособность в условиях повышенной влажности, запыленности и при высокотемпературной мойке. Смачиваемые части выполнены из нержавеющей стали (303/1. 4305 и 630/1. 4542/17-4 PH), обеспечивая высокую коррозионную стойкость и совместимость с агрессивными средами.

Долговечность и скорость отклика:
Устройство рассчитано на более чем 60 миллионов циклов давления, что обеспечивает длительный срок службы и снижает эксплуатационные расходы. Время отклика составляет менее 3 мс, что позволяет оперативно реагировать на изменения давления в динамических процессах и обеспечивает точный контроль.

Преимущества

Высокая надежность и долговечность в сложных промышленных условиях благодаря прочному корпусу из нержавеющей стали и подтвержденному сроку службы в 60 миллионов циклов давления.
Гибкость применения обеспечивается широким диапазоном измерения и наличием двух программируемых коммутационных выходов с поддержкой интерфейса IO-Link для удобной интеграции и настройки.
Устойчивость к агрессивным средам и внешним воздействиям за счет высоких степеней защиты IP 67 и IP 69К, а также использования коррозионностойких материалов для смачиваемых частей.

Характеристики Реле давления с IO-Link IFM PV-250-SEN14-UFRVG/US/ / PV7601

Основные характеристики

MAWP для приложений согласно CRN[бар]	625 бар
MTTF[лет]	668
Аналоговые данные процесса	2
Артикул	PV7601
В шагах от	0,1 бар1 фунт/кв. дюйм0,01 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	66
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 18.9 / L = 66.9
Диапазон измерения	0...250 bar0...3626 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 62,5 баррP1 = 57,5 бароу1 = Hno, SP2 = 187,5 баррP2 = 182,5 бароу2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-250-SEN14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	1200 bar17400 psi120 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	625 bar9060 psi62.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J016
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault852
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1.3...248.8 bar18...3608 psi0.13...24.88 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	2.5...250 bar37...3626 psi0.25...25 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
