Реле давления с IO-Link IFM PV-010-REG14-UFRVG/US/ / PV7004

Код товара: 189834

IFM Производитель

20 064 ₽

Быстрый заказ

Характеристики

Код производителяPV7004

АртикулPV7004

Код производителяPV-010-REG14-UFRVG/US/ /

Все характеристики

IFM PV7004 дополнительные характеристики

Описание

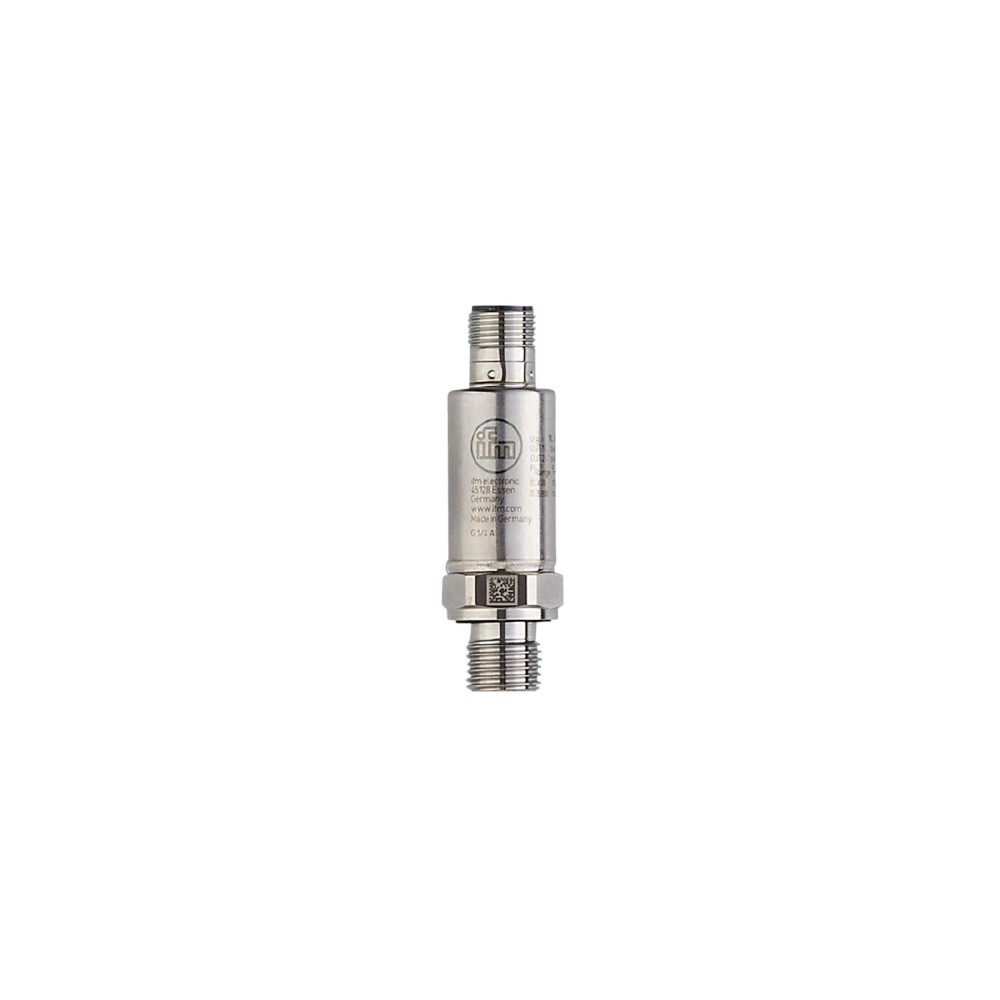

Представлено реле давления IFM PV-010-REG14-UFRVG/US/ (PV7004), предназначенное для точного контроля давления в промышленных системах. Устройство характеризуется компактностью, высокой надежностью и адаптивностью к различным условиям эксплуатации.

Основные характеристики

Диапазон измерения и тип давления:Реле давления PV7004 обеспечивает измерение в диапазоне от -1 до 10 бар, поддерживая как относительное давление, так и вакуум. Эта особенность позволяет использовать его для мониторинга широкого спектра жидких и газообразных сред.

Выходной сигнал и коммуникационный интерфейс:Устройство оснащено двумя программируемыми коммутационными выходами, один из которых поддерживает современный интерфейс IO-Link. Это обеспечивает гибкую интеграцию в автоматизированные системы управления и расширенные возможности диагностики.

Конструкция и материалы:Корпус реле выполнен из нержавеющей стали, что обеспечивает высокую ударопрочность и вибростойкость. Степень защиты IP 67 и IP 69K гарантирует надежную работу в условиях воздействия пыли, влаги и при высокотемпературной мойке.

Долговечность:Реле давления обладает высоким сроком службы, превышающим 60 миллионов циклов давления. Это подтверждает его надежность и стабильность в долгосрочной эксплуатации.

Преимущества

Универсальность применения:Способность измерять как положительное, так и отрицательное (вакуумное) давление в широком диапазоне делает реле пригодным для разнообразных технологических процессов с жидкими и газообразными средами.
Расширенные возможности интеграции:Наличие двух программируемых выходов и интерфейса IO-Link обеспечивает простое подключение к современным системам автоматизации, а также удаленную настройку и мониторинг.
Повышенная надежность в сложных условиях:Прочный корпус из нержавеющей стали, высокая степень защиты и устойчивость к механическим воздействиям гарантируют долгий срок службы и стабильную работу в агрессивных промышленных средах.

Характеристики Реле давления с IO-Link IFM PV-010-REG14-UFRVG/US/ / PV7004

Основные характеристики

MTTF[лет]	667.77
Аналоговые данные процесса	2
Артикул	PV7004
В шагах от	0.005 bar0.1 psi0.0005 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	63.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 19 / L = 66
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	-1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 2,5 баррP1 = 2,3 бароу1 = Hno, SP2 = 7,5 баррP2 = 7,3 бароу2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-010-REG14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	25 бар 360 фунтов на кв. дюйм 2,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J015
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault713
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.95...9.95 bar-13.8...144.3 psi-0.095...0.995 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	-0.9...10 bar-13.1...145 psi-0.09...1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
