Реле давления с IO-Link IFM PV-100-SEG14-UFRVG/US/ / PV7002

Код товара: 189832

IFM Производитель

20 063 ₽

Быстрый заказ

Характеристики

Код производителяPV7002

АртикулPV7002

Код производителяPV-100-SEG14-UFRVG/US/ /

Все характеристики

IFM PV7002 дополнительные характеристики

Описание

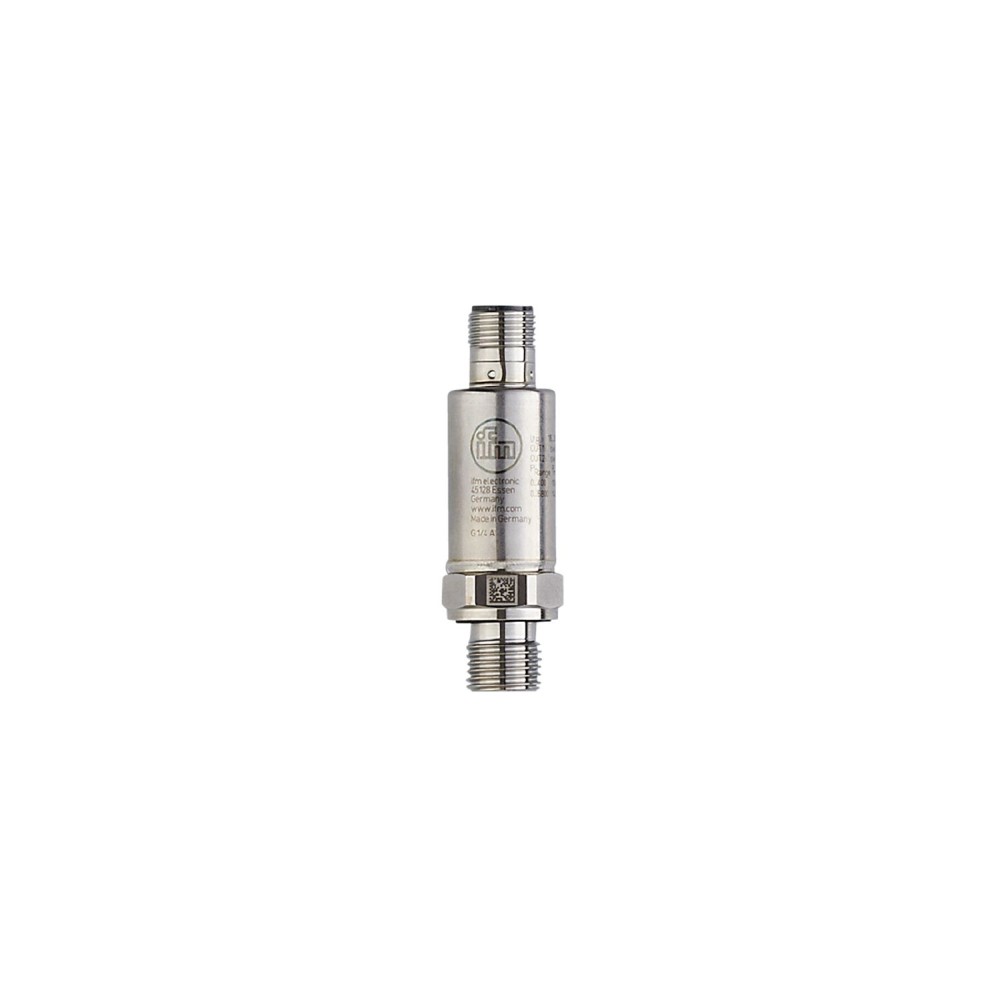

Реле давления IFM PV-100-SEG14-UFRVG/US/ (PV7002) с IO-Link

Реле давления IFM PV-100-SEG14-UFRVG/US/ (PV7002) представляет собой электронное устройство, предназначенное для точного мониторинга и контроля давления в промышленных системах. Модель разработана для применения в условиях, требующих высокой точности измерений, надежности и расширенных возможностей коммуникации.

Ключевые технические характеристики

Диапазон измерения:0... 100 bar. Данный диапазон позволяет использовать реле для контроля давления в широком спектре промышленных процессов, от гидравлических систем до пневматических линий.

Интерфейс связи IO-Link и программируемые выходы:Устройство оснащено интерфейсом IO-Link и двумя программируемыми коммутационными выходами. Это обеспечивает цифровую передачу данных, возможность удаленной параметризации, диагностики и гибкую настройку логики переключения, что значительно упрощает интеграцию в современные системы автоматизации.

Надежность и защита:Реле демонстрирует срок службы более 60 миллионов циклов давления при 1, 2-кратном номинальном давлении. Корпус из нержавеющей стали обеспечивает высокую ударопрочность и вибростойкость, а степени защиты IP 67 и IP 69K гарантируют работоспособность в условиях повышенной влажности и запыленности.

Точность измерения:Отклонение характеристик составляет менее ± 0, 5 % от диапазона, включая линейность, гистерезис и повторяемость. Такая высокая точность критична для приложений, где требуется прецизионный контроль давления.

Преимущества

Улучшенная интеграция и управление:Наличие IO-Link и программируемых выходов обеспечивает высокую гибкость в настройке и интеграции в автоматизированные системы, позволяя осуществлять удаленную диагностику и конфигурирование.
Исключительная долговечность:Срок службы в 60 миллионов циклов давления и прочный корпус из нержавеющей стали гарантируют длительную и бесперебойную работу даже в сложных промышленных условиях.
Высокая точность и надежность:Точность измерений менее ± 0, 5 % от диапазона в сочетании с устойчивостью к внешним воздействиям обеспечивает стабильный и достоверный мониторинг давления.

Характеристики Реле давления с IO-Link IFM PV-100-SEG14-UFRVG/US/ / PV7002

Основные характеристики

MTTF[лет]	667.77
Аналоговые данные процесса	2
Артикул	PV7002
В шагах от	0.05 bar1 psi0.005 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	63
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 19 / L = 66
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 25 баррP1 = 23 бароу1 = Hno, SP2 = 75 баррP2 = 73 бароу2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-100-SEG14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	250 бар 3625 фунтов на кв. дюйм 25 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J016
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault710
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.5...99.5 bar7...1443 psi0.05...9.95 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	1...100 bar15...1450 psi0.1...10 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
