Реле давления с IO-Link IFM PV-250-SEG14-UFRVG/US/ / PV7001

Код товара: 189831

IFM Производитель

20 064 ₽

Быстрый заказ

Характеристики

Код производителяPV7001

АртикулPV7001

Код производителяPV-250-SEG14-UFRVG/US/ /

Все характеристики

IFM PV7001 дополнительные характеристики

Описание

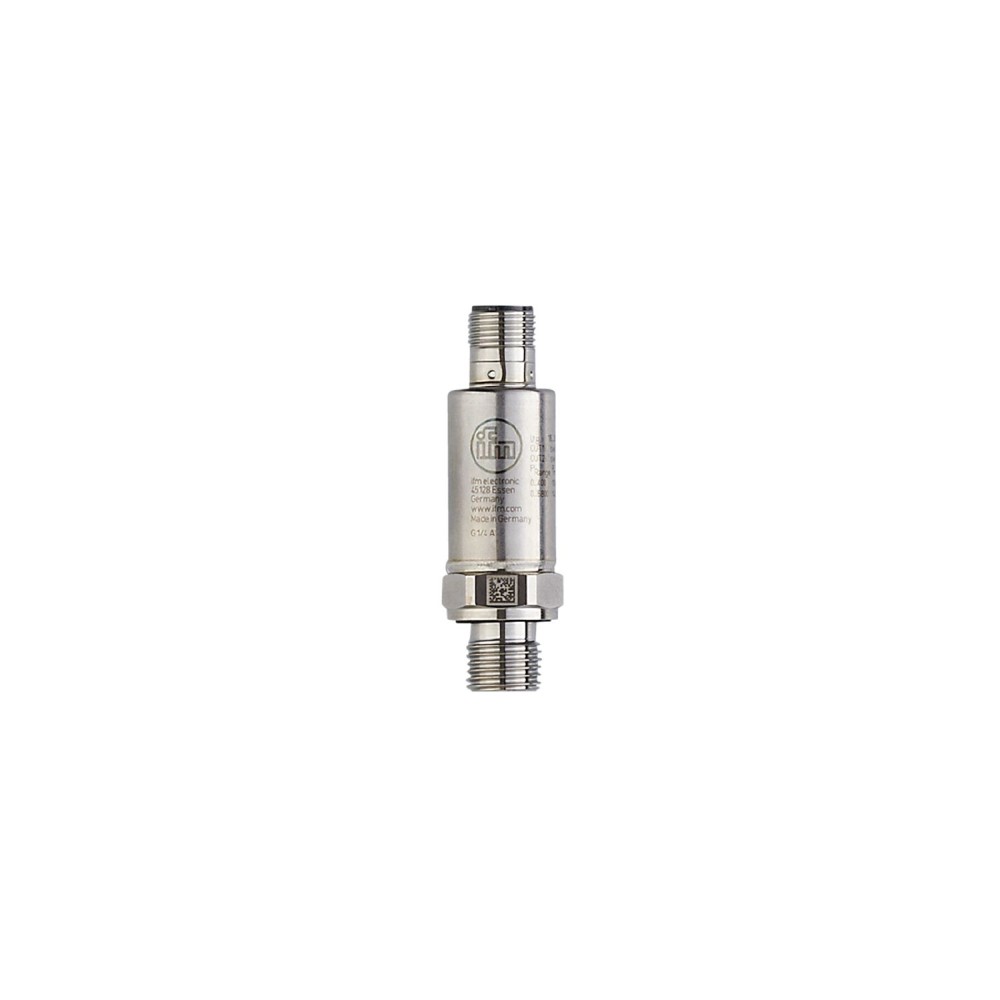

Реле давления с IO-Link IFM PV-250-SEG14-UFRVG/US/ (PV7001)

Реле давления IFM PV-250-SEG14-UFRVG/US/ с артикулом PV7001 представляет собой компактное устройство, предназначенное для точного измерения и мониторинга давления в промышленных системах. Оборудование отличается высокой надежностью и адаптивностью к различным условиям эксплуатации благодаря продуманной конструкции и поддержке современных промышленных протоколов.

Ключевые технические характеристики

Диапазон измерения: 0... 250 bar.Данный параметр определяет рабочие пределы давления, в которых устройство способно функционировать с заявленной точностью. Широкий диапазон измерения обеспечивает применимость реле в различных высоконапорных гидравлических и пневматических системах, что делает его универсальным решением для многих промышленных задач.

Интерфейс связи IO-Link.Встроенный интерфейс IO-Link обеспечивает цифровую передачу данных процесса, параметров устройства и диагностической информации. Это упрощает интеграцию реле в автоматизированные системы управления, позволяет осуществлять удаленную параметризацию и получать расширенную диагностику, что сокращает время на ввод в эксплуатацию и обслуживание.

Количество цифровых выходов: 2.Наличие двух независимо программируемых коммутационных выходов предоставляет гибкость для одновременного управления двумя различными функциями или процессами на основе измеренного давления. Это позволяет реализовать сложные логические функции без необходимости использования дополнительных внешних коммутирующих устройств.

Степень защиты: IP 67 и IP 69K.Степень защиты IP 67 гарантирует полную защиту от пыли и временного погружения в воду, а IP 69K — защиту от струй воды под высоким давлением и высокой температурой. Высокие степени защиты обеспечивают надежную работу реле в жестких промышленных условиях, включая зоны с высокой влажностью, запыленностью и требованиями к регулярной высокотемпературной мойке.

Материалы смачиваемых частей: нержавеющая сталь (303/1. 4305, 630/1. 4542/17-4 PH).Использование высококачественной нержавеющей стали для частей, контактирующих со средой, обеспечивает высокую коррозионную стойкость и химическую совместимость. Это гарантирует долгий срок службы и надежность работы реле с агрессивными средами, а также в условиях, требующих высокой гигиеничности.

Преимущества

Высокая адаптивность и надежность:Благодаря широкому диапазону измерения и прочному корпусу из нержавеющей стали с высокой степенью защиты (IP 67, IP 69K), реле способно эффективно работать в самых требовательных промышленных средах.
Интеграция и гибкость управления:Интерфейс IO-Link и два программируемых цифровых выхода значительно упрощают интеграцию в современные системы автоматизации, обеспечивая точное управление и мониторинг.
Долговечность:Срок службы более 60 миллионов циклов давления и использование коррозионностойких материалов для смачиваемых частей обеспечивают длительную и бесперебойную эксплуатацию устройства.

Характеристики Реле давления с IO-Link IFM PV-250-SEG14-UFRVG/US/ / PV7001

Основные характеристики

MTTF[лет]	667.77
Аналоговые данные процесса	2
Артикул	PV7001
В шагах от	0,1 бар1 фунт/кв. дюйм0,01 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	64.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 19 / L = 66
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...250 bar0...3626 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 62,5 баррP1 = 57,5 бароу1 = Hno, SP2 = 187,5 баррP2 = 182,5 бароу2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-250-SEG14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	1200 bar17400 psi120 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	625 bar9060 psi62.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J016
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault709
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1.3...248.8 bar18...3608 psi0.13...24.88 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	2.5...250 bar37...3626 psi0.25...25 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
