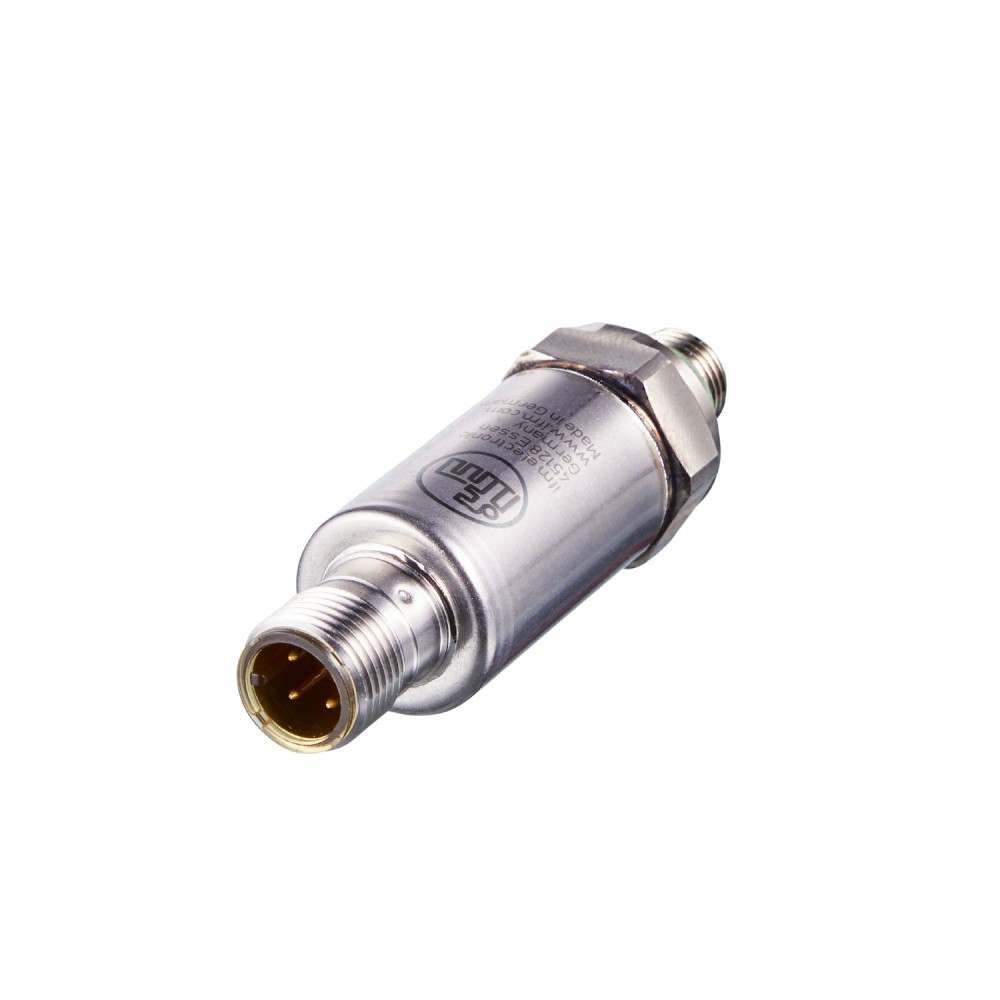

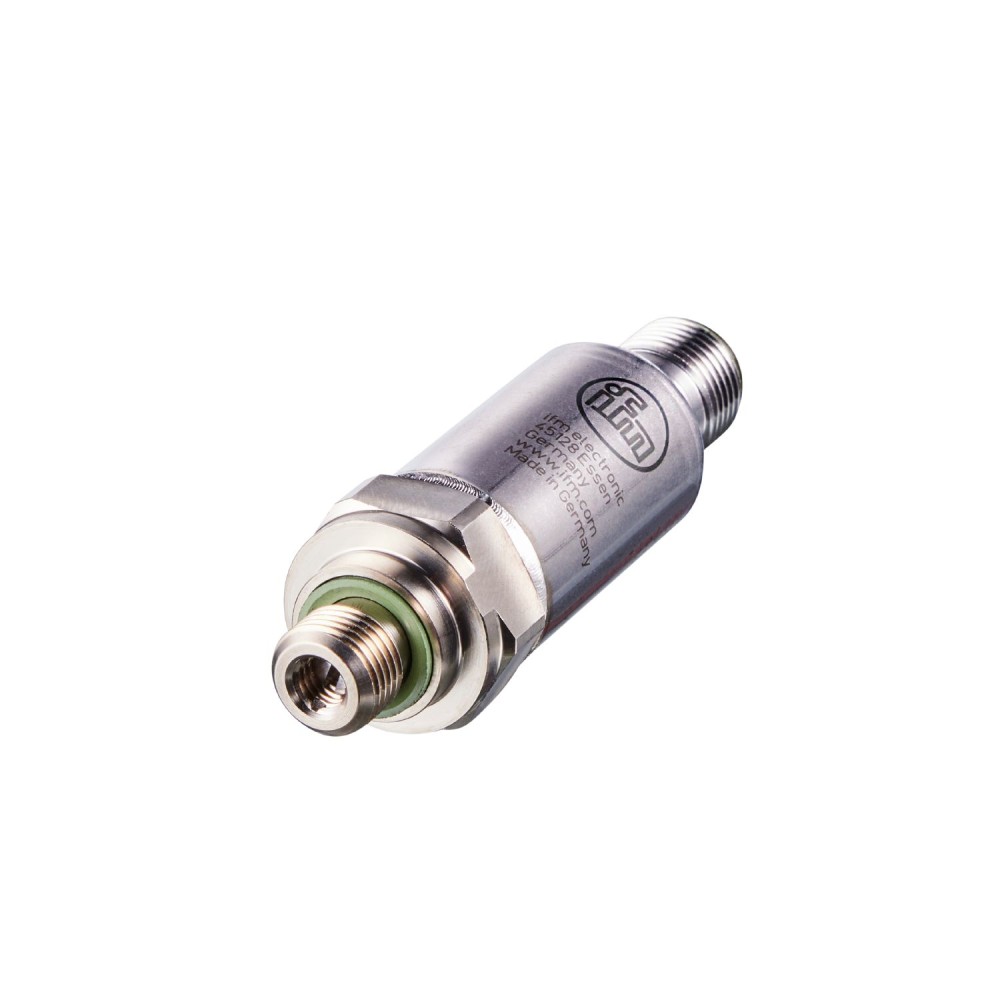

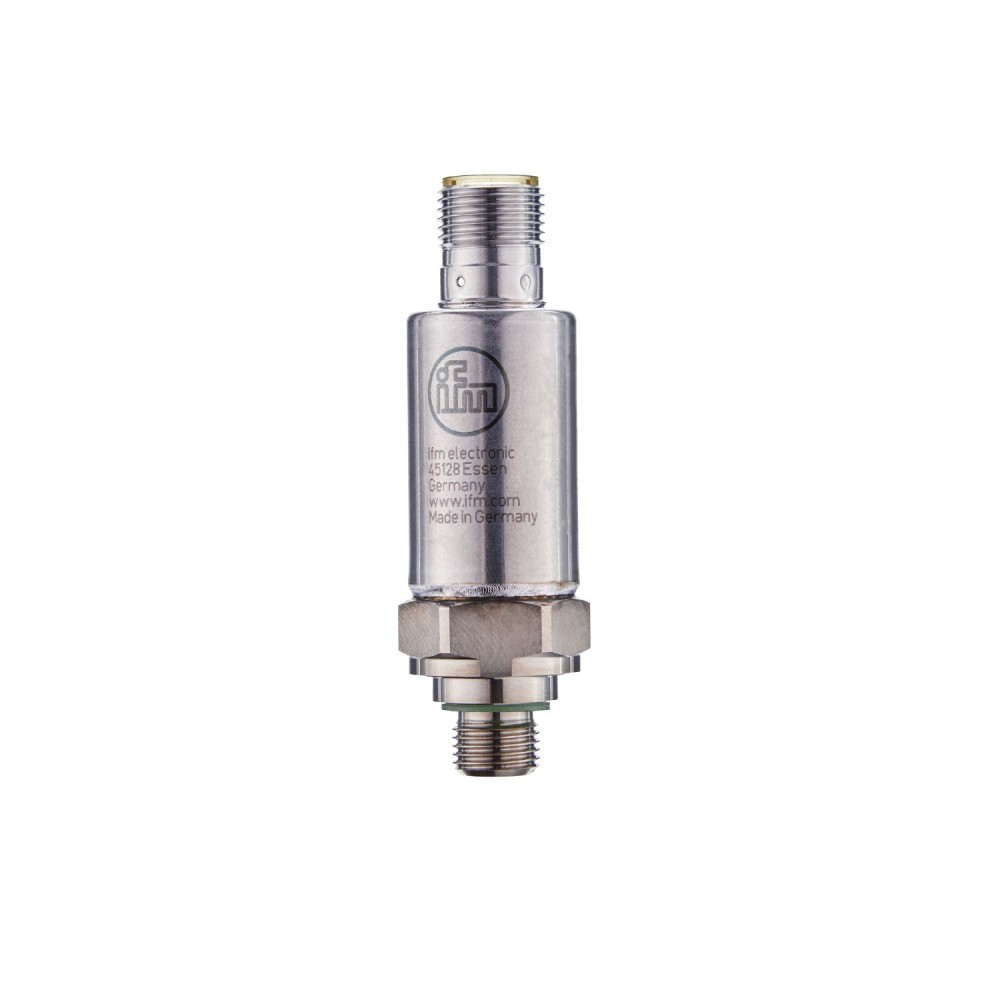

Реле давления с IO-Link IFM PV-010-REG18-UFRVG/US/ / PV2804

Код товара: 189829

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяPV2804

АртикулPV2804

Код производителяPV-010-REG18-UFRVG/US/ /

Все характеристики

IFM PV2804 дополнительные характеристики

Описание

Компактный корпус для использования в условиях ограниченного пространства, Очень высокая устойчивость к избыточному давлению и вакууму, Прочный корпус из нержавеющей стали с высокой ударопрочностью и вибростойкостью, Срок службы более 60 миллионов циклов давления, Два программируемых коммутационных выхода, один из них с интерфейсом связи IO-Link

Характеристики Реле давления с IO-Link IFM PV-010-REG18-UFRVG/US/ / PV2804

Основные характеристики

MTTF[лет]	667
Аналоговые данные процесса	2
Артикул	PV2804
В шагах от	0.005 bar0.1 psi0.0005 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	53.9
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 19 / L = 65
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	-1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 4,5 баррP1 = 3,5 бароу1 = Hno, SP2 = 1,9 баррP2 = 1 бароу2 = Hnc, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	нет
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-010-REG18-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	20...25, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	25 бар 360 фунтов на кв. дюйм 2,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: J015 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1564
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/8 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.95...9.95 bar-13.8...144.3 psi-0.095...0.995 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	-0.9...10 bar-13.1...145 psi-0.09...1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
