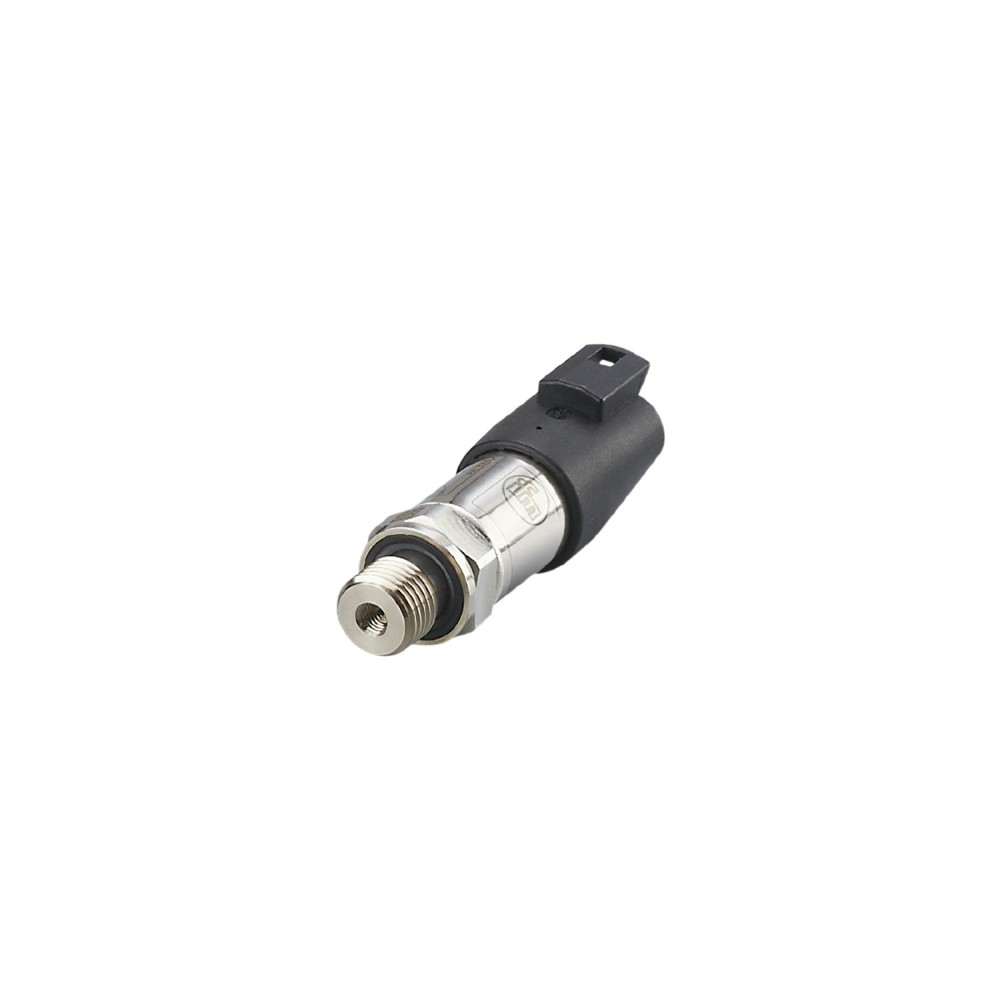

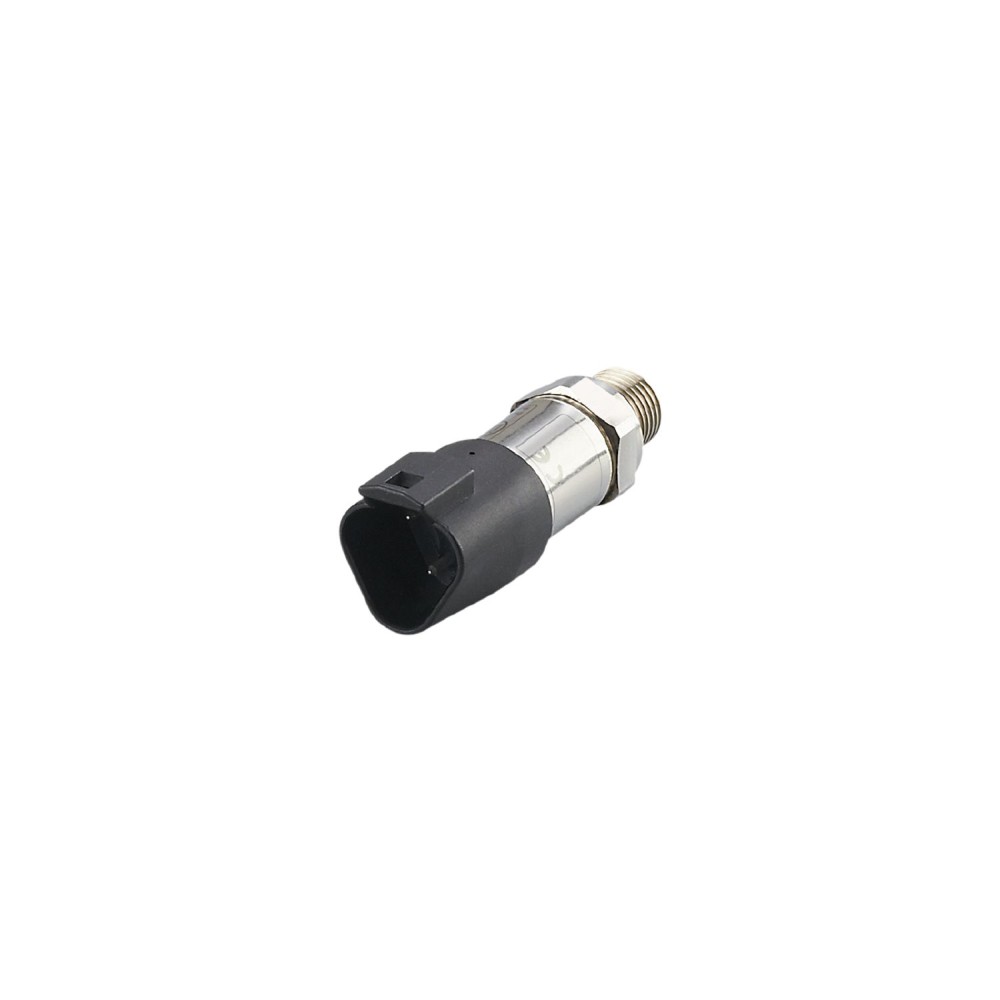

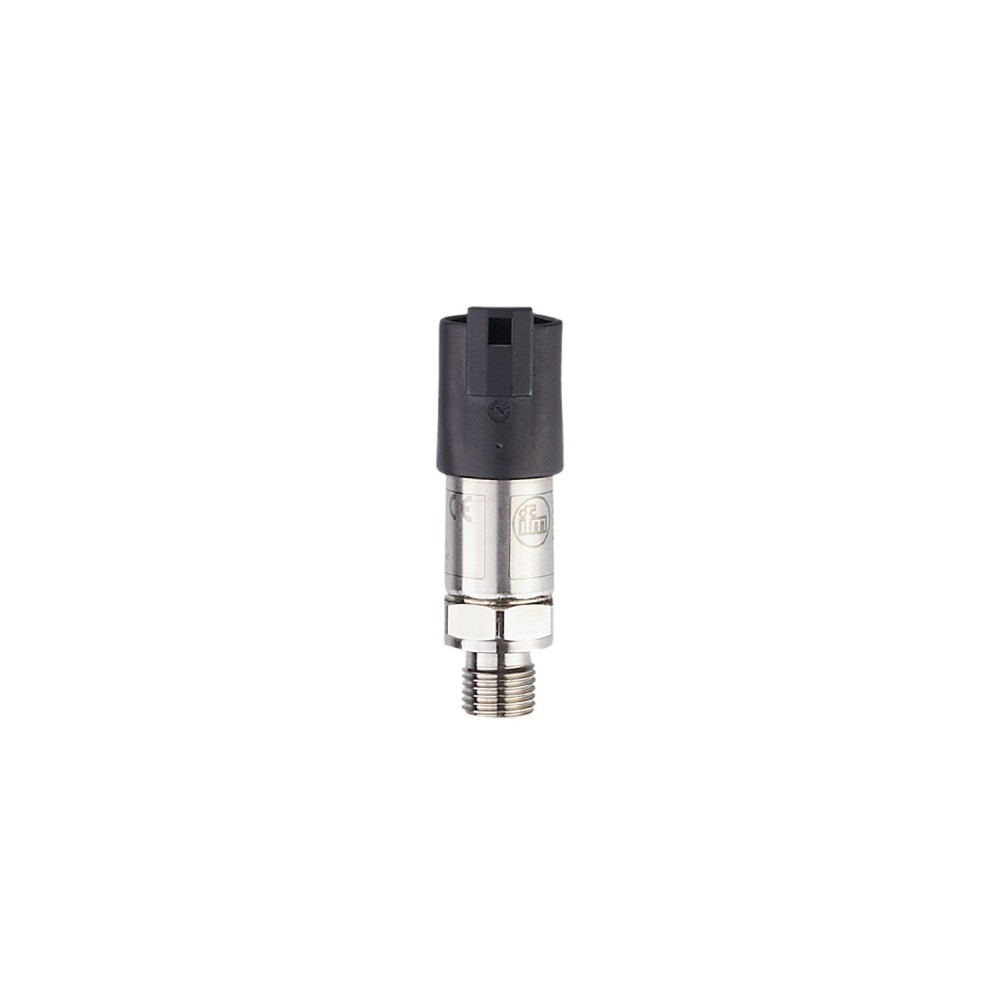

Датчик давления IFM PU-040-SEG14-V-DVG/DE PU8743

Код товара: 189824

IFM Производитель

17 737 ₽

Быстрый заказ

Характеристики

Код производителяPU8743

АртикулPU8743

Код производителяPU-040-SEG14-V-DVG/DE

Все характеристики

IFM PU8743 дополнительные характеристики

Описание

Датчик давления IFM PU-040-SEG14-V-DVG/DE (артикул PU8743) предназначен для точного измерения давления в системах мобильной техники. Устройство характеризуется прочной конструкцией и адаптировано для эксплуатации в сложных условиях.

Основные характеристики

Датчик давления IFM PU-040-SEG14-V-DVG/DE обладает набором ключевых характеристик, обеспечивающих его функциональность и надежность в промышленных применениях:

Диапазон измерения:0... 40 bar (0... 580 psi, 0... 4 MPa). Этот диапазон позволяет использовать датчик для мониторинга широкого спектра давлений в гидравлических и пневматических системах мобильной техники.
Аналоговый выход:0. 5... 4. 5 В. Наличие аналогового выходного сигнала обеспечивает совместимость датчика с большинством стандартных систем управления и сбора данных.
Рабочее напряжение:8... 32 В DC. Широкий диапазон рабочего напряжения постоянного тока гарантирует стабильную работу датчика от бортовых сетей различной мобильной техники.
Степень защиты:IP 67 и IP 69К. Классы защиты IP 67 и IP 69К обеспечивают надежную защиту от пыли, воды при кратковременном погружении и от мощных струй воды под высоким давлением, что критически важно для работы в агрессивных средах и при частой мойке.
Технологическое соединение:Резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2). Стандартное резьбовое соединение упрощает монтаж и интеграцию датчика в существующие системы.
Материалы (смачиваемые части):Нержавеющая сталь (630/1. 4542/17-4 PH; 303/1. 4305). Использование нержавеющей стали для частей, контактирующих со средой, обеспечивает высокую коррозионную стойкость и долговечность при работе с различными жидкостями и газами.
Разъем:DEUTSCH (DT04-3P). Применение разъема DEUTSCH обеспечивает надежное и быстроразъемное электрическое подключение, соответствующее стандартам для мобильной техники.

Преимущества

Высокая надежность в сложных условиях:Благодаря прочному корпусу из нержавеющей стали, классам защиты IP 67 и IP 69К, а также устойчивости к ударам (500 g при 1 ms) и вибрации (20 g при 10... 2000 Hz), датчик способен функционировать в экстремальных условиях эксплуатации, характерных для мобильной техники.
Долговременная стабильность и точность:Устройство обеспечивает высокую повторяемость (< ± 0, 05 % диапазона) и низкую погрешность линейности (< ± 0, 25 % BFSL), что гарантирует стабильность измерений на протяжении всего срока службы.
Оптимизация для мобильных применений:Компактные габариты (Ø 19 / L = 71. 5) и использование разъема DEUTSCH позволяют легко интегрировать датчик в системы с ограниченным пространством и обеспечивают быстрое подключение к бортовым сетям.

Характеристики Датчик давления IFM PU-040-SEG14-V-DVG/DE PU8743

Основные характеристики

MTTF[лет]	658
Аналоговый выход	0.5...4.5 В
Артикул	PU8743
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	61.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...40 bar0...580 psi0...4 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-040-SEG14-V-DVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (303/1.4305)
Мин. разрывное давление	800 bar11600 psi80 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	100 бар 1450 фунтов на кв. дюйм 10 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъём: 1 x DEUTSCH (DT04-3P), Максимальная длина кабеля: 30 м.
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	соответствует UN ECE R10, ред. 5ISO 11452-2100 В/мDIN EN 61326-1
