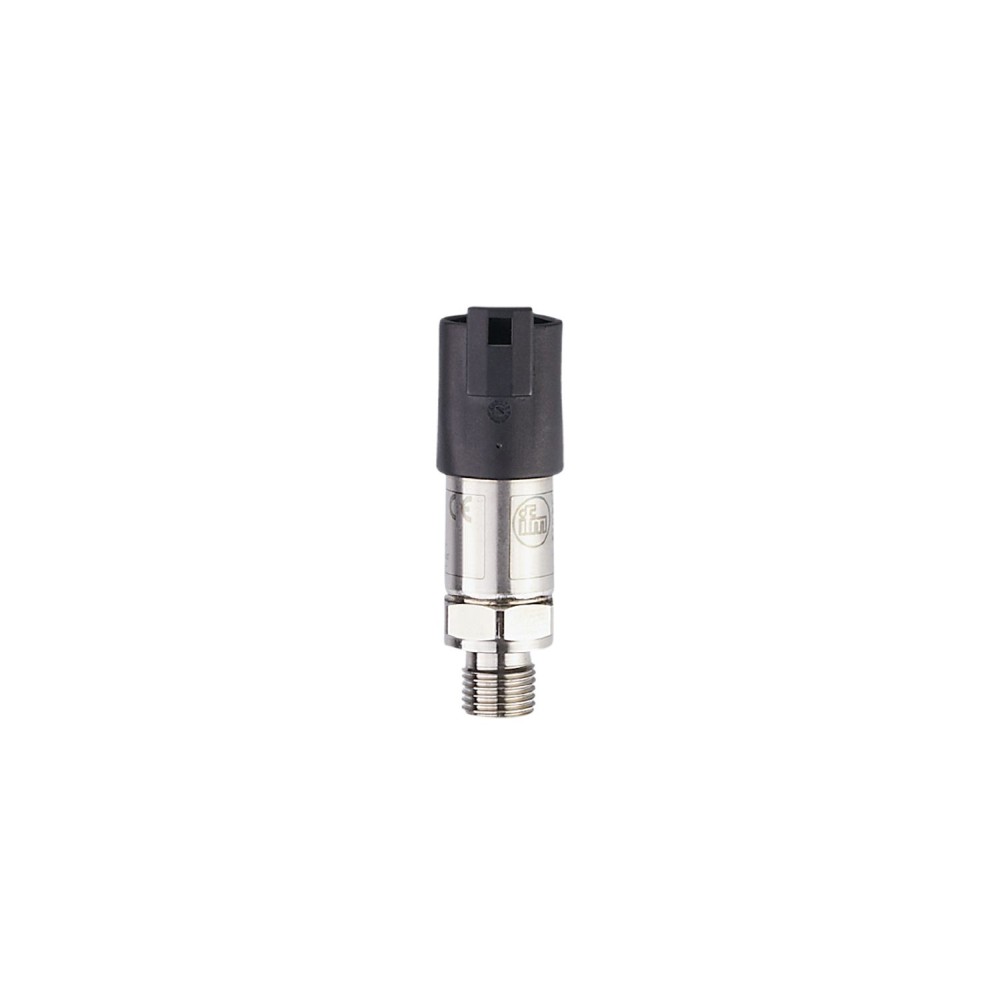

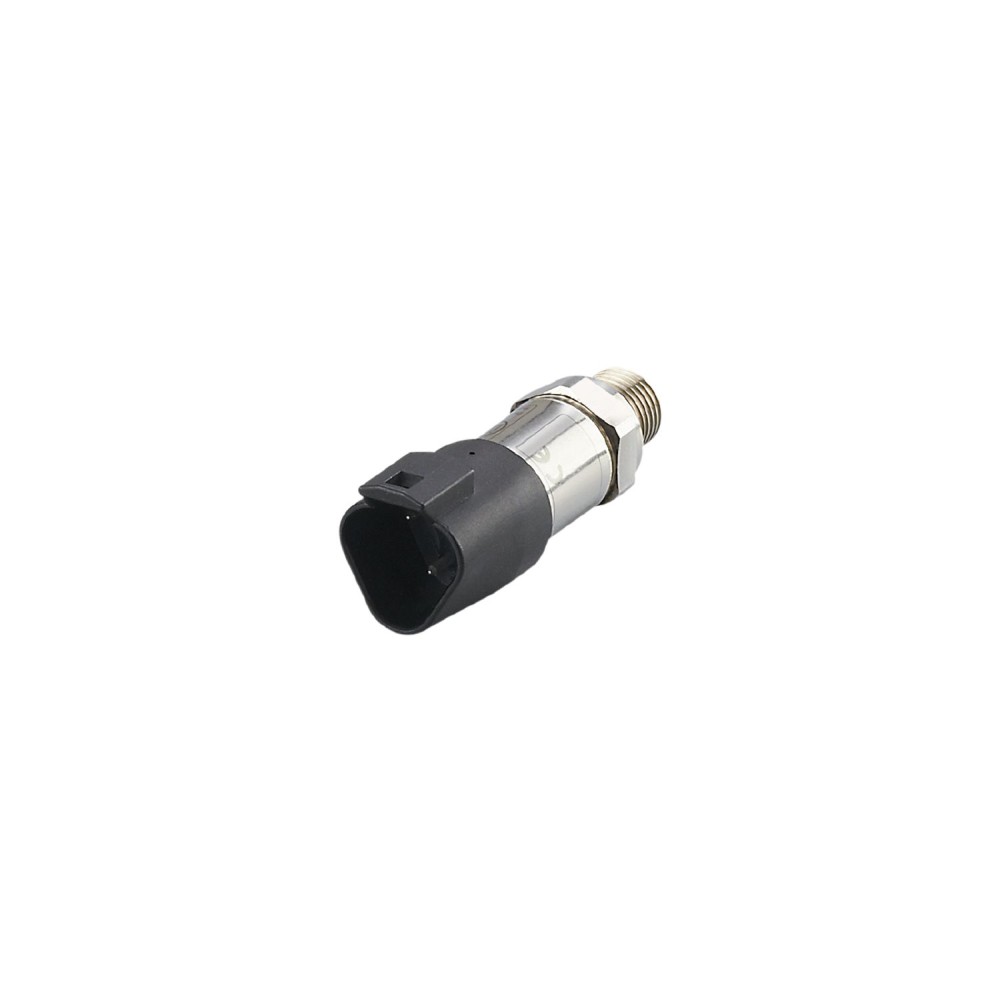

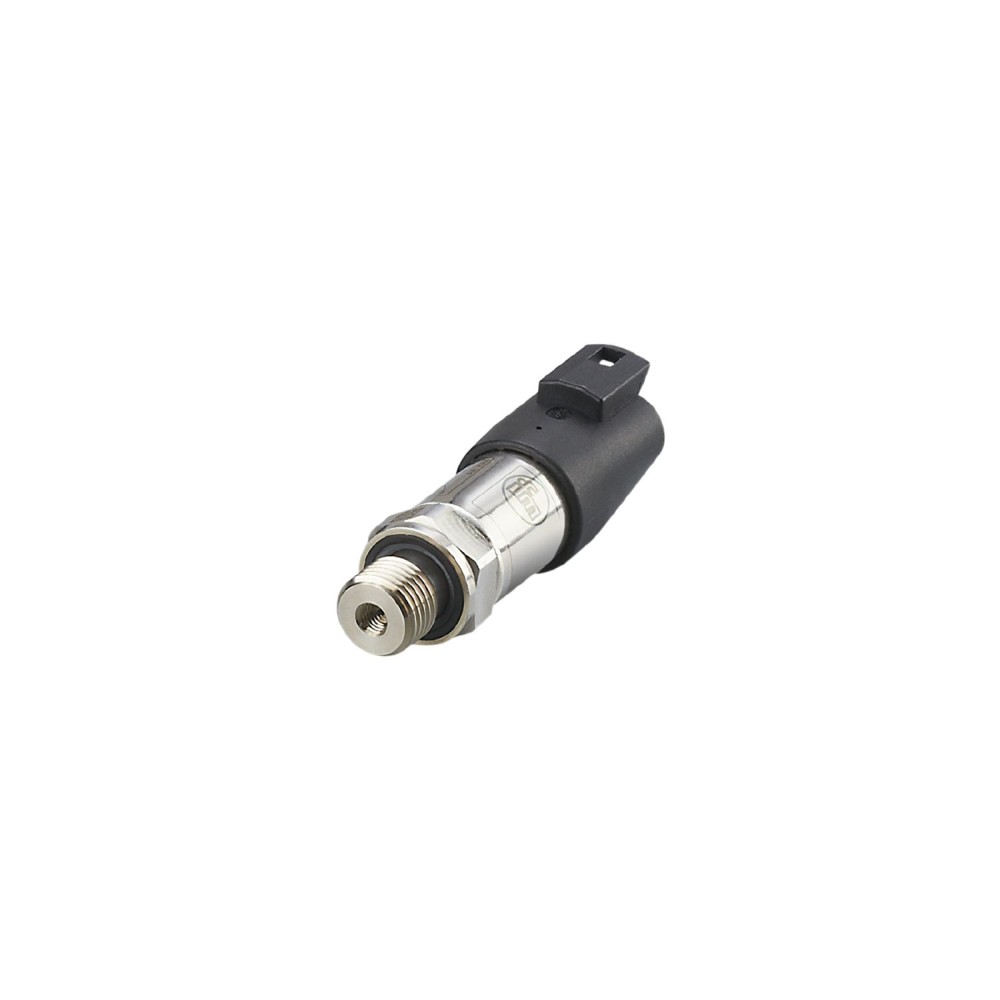

Датчик давления IFM PU-100-SEG14-V-DVG/DE PU8702

Код товара: 189820

IFM Производитель

17 737 ₽

Быстрый заказ

Характеристики

Код производителяPU8702

АртикулPU8702

Код производителяPU-100-SEG14-V-DVG/DE

Все характеристики

IFM PU8702 дополнительные характеристики

Описание

Датчик давления IFM PU-100-SEG14-V-DVG/DE PU8702

Датчик давления IFM PU-100-SEG14-V-DVG/DE с артикулом PU8702 предназначен для точного определения давления в системах мобильной техники. Устройство обеспечивает стабильную и надежную работу в сложных условиях эксплуатации.

Ключевые технические характеристики

Диапазон измерения:0... 100 бар (0... 1450 psi, 0... 10 МПа). Этот диапазон позволяет использовать датчик в широком спектре гидравлических и пневматических систем с различным уровнем давления.
Рабочее напряжение:8... 32 DC. Широкий диапазон питающего напряжения обеспечивает совместимость с бортовыми электрическими системами большинства мобильных машин.
Степень защиты:IP 67; IP 69К. Высокие классы защиты гарантируют устойчивость к проникновению пыли и воды, включая защиту от временного погружения и струй воды под высоким давлением, что критически важно для эксплуатации вне помещений.
Аналоговый выход:0. 5... 4. 5 В. Данный тип выхода обеспечивает линейную передачу измеренного значения давления для последующей обработки управляющими системами.
Ударопрочность и устойчивость к вибрации:Соответствует DIN EN 60068-2-27 (500 g при 1 мс) и DIN EN 60068-2-6 (20 g при 10... 2000 Гц). Эти параметры подтверждают способность датчика выдерживать значительные механические воздействия, характерные для мобильного оборудования.

Преимущества

Надежность в тяжелых условиях:Прочный корпус из нержавеющей стали, а также высокая ударопрочность и вибростойкость обеспечивают долговременную работу датчика в агрессивных промышленных и мобильных средах.
Точность и стабильность:Датчик характеризуется высокой повторяемостью и низкой погрешностью линейности, что гарантирует точность измерений на протяжении всего срока службы.
Простота интеграции:Компактные габариты и разъем DEUTSCH (DT04-3P) облегчают установку и быстрое подключение к бортовым системам, особенно в условиях ограниченного пространства.

Характеристики Датчик давления IFM PU-100-SEG14-V-DVG/DE PU8702

Основные характеристики

MTTF[лет]	658
Аналоговый выход	0.5...4.5 В
Артикул	PU8702
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	61
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-100-SEG14-V-DVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (303/1.4305)
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	250 бар 3625 фунтов на кв. дюйм 25 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъём: 1 x DEUTSCH (DT04-3P), Максимальная длина кабеля: 30 м.
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	соответствует UN ECE R10, ред. 5ISO 11452-2100 В/мDIN EN 61326-1
