Датчик давления с дисплеем IFM PE-010-RER14-MFRKG/US/ /E PE2094

Код товара: 189817

IFM Производитель

58 756 ₽

Быстрый заказ

Характеристики

Код производителяPE2094

АртикулPE2094

Код производителяPE-010-RER14-MFRKG/US/ /E

Все характеристики

IFM PE2094 дополнительные характеристики

Описание

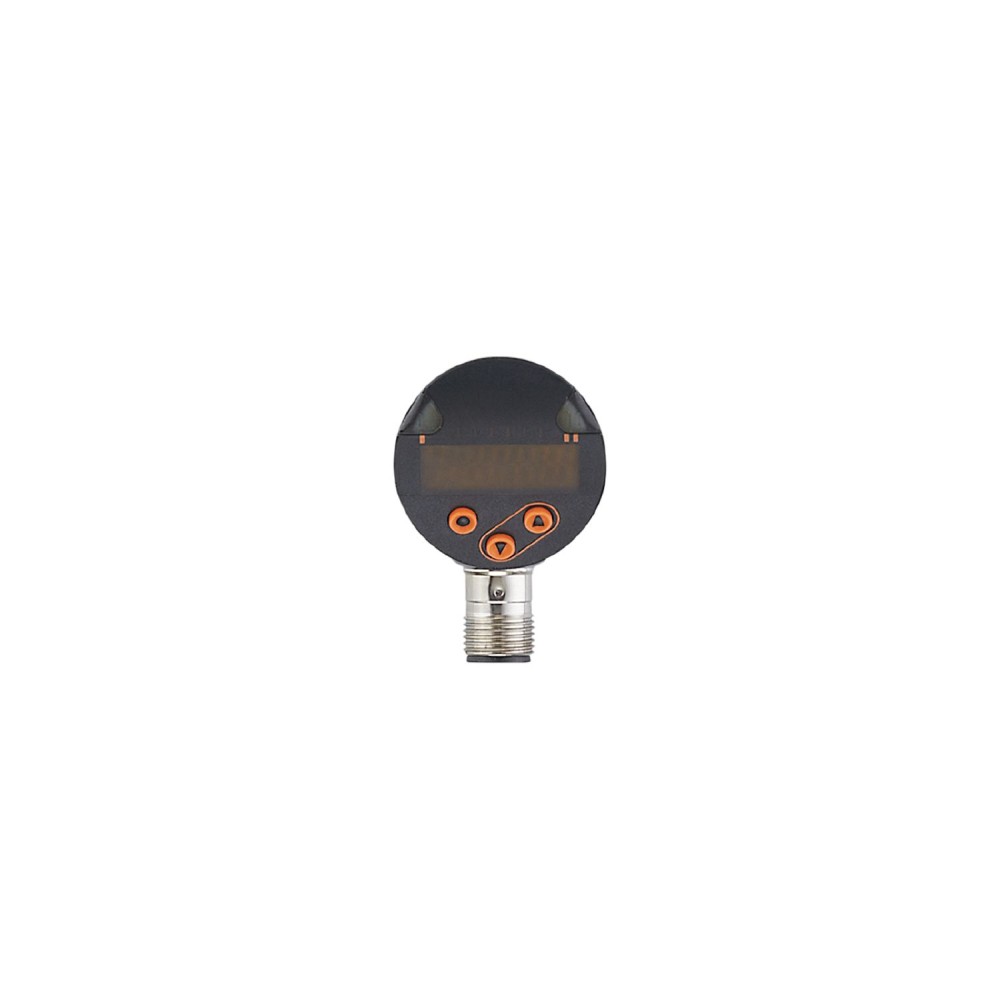

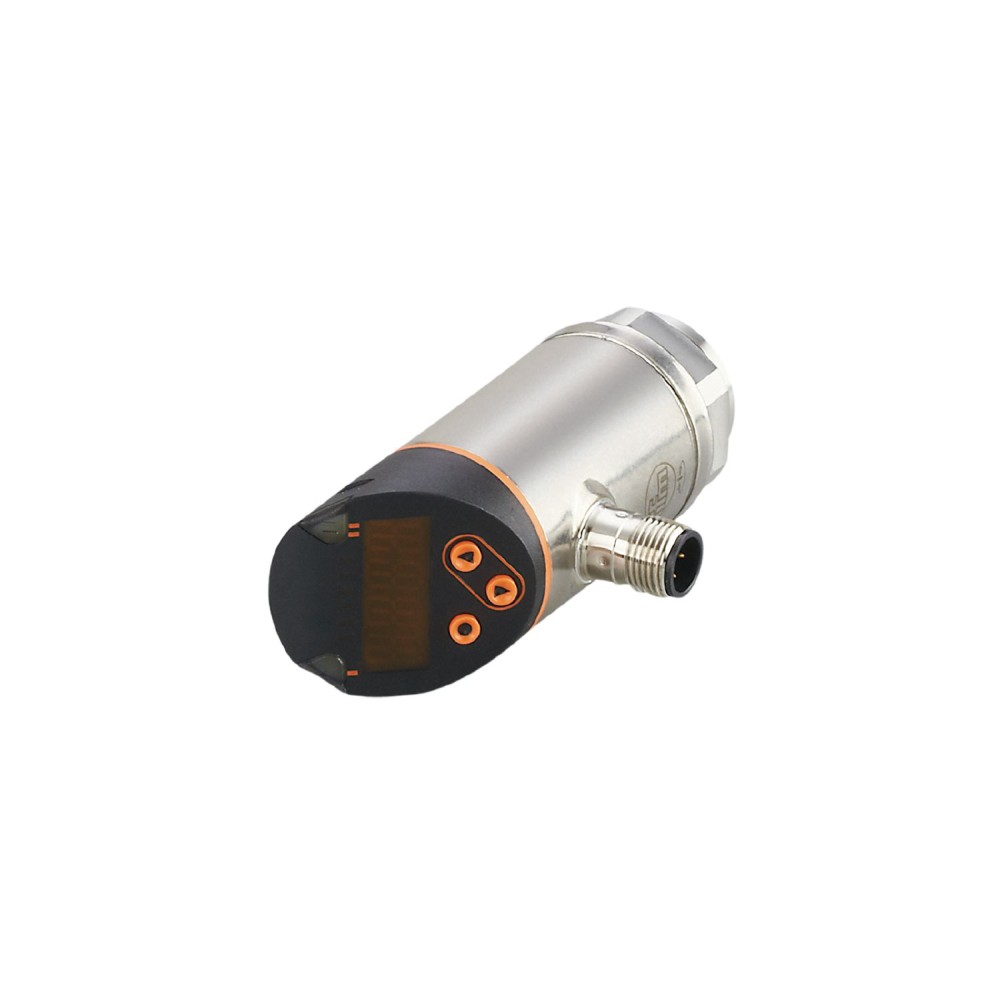

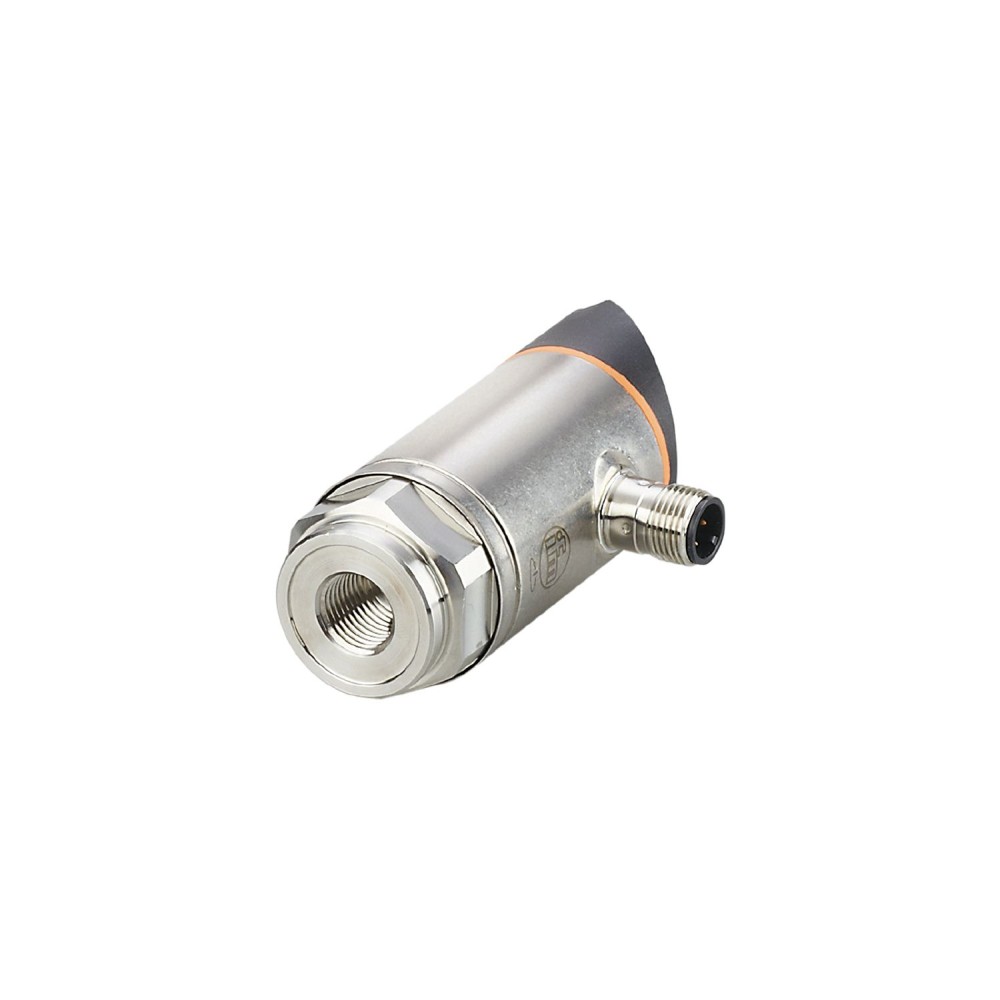

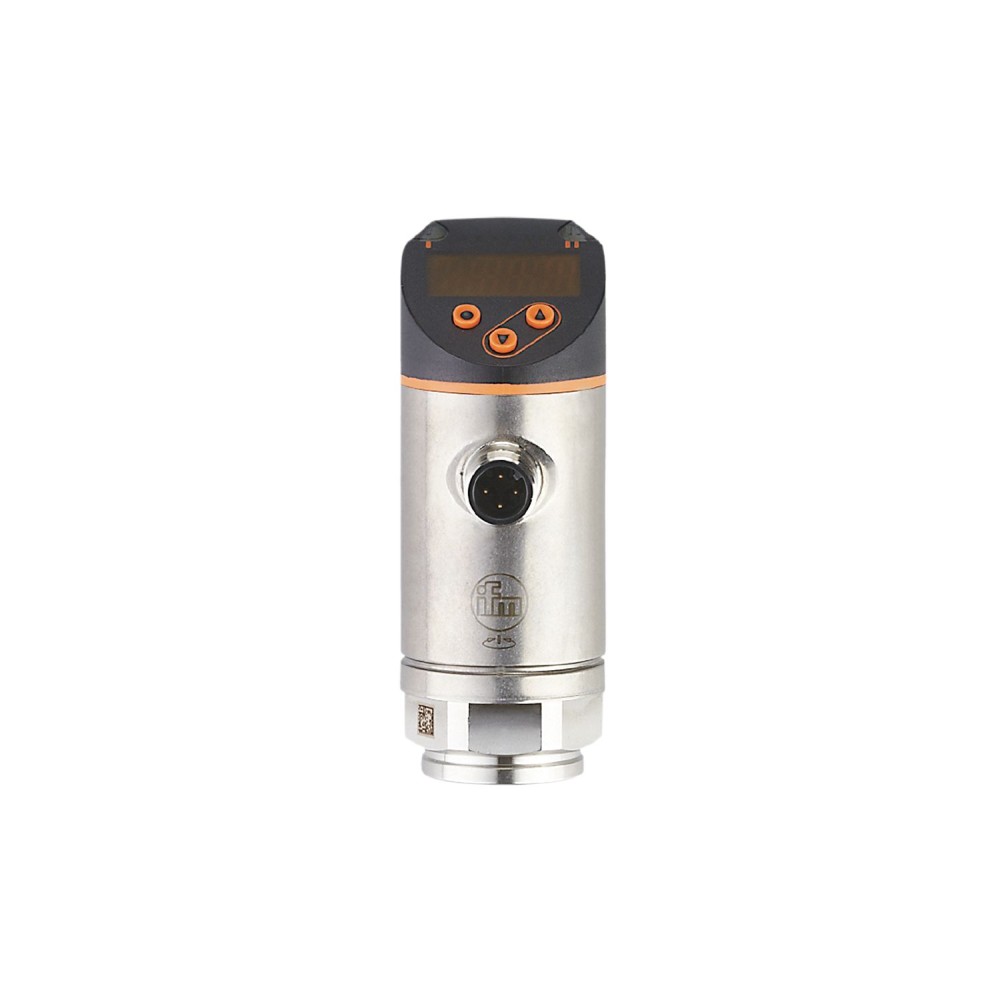

Датчик давления с дисплеем IFM PE-010-RER14-MFRKG/US/ /E PE2094

Датчик давления IFM PE2094 представляет собой промышленный прибор для точного мониторинга давления в различных системах. Модель разработана для эксплуатации в жестких промышленных условиях и обеспечивает гибкость интеграции за счет многофункциональных выходов.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от -1 до 10 бар (что соответствует -0, 1 до 1 МПа или -14, 6 до 145 psi). Этот широкий диапазон позволяет применять устройство в системах с вакуумом и умеренным избыточным давлением, что делает его универсальным решением для различных технологических процессов.
Выходные сигналы и интерфейс:Устройство оснащено двумя коммутационными выходами, один из которых программируется как IO-Link, а другой — как аналоговый выход с диапазоном 0... 10 В. Наличие коммутационного, аналогового и IO-Link выходов обеспечивает высокую гибкость при подключении к системам управления и возможность удаленной параметризации, а также расширенной диагностики.
Точность и долговременная стабильность:Отклонение характеристик составляет менее ±0, 25 % от диапазона измерения (BFSL), а долговременная стабильность не превышает ±0, 05 % от диапазона за 6 месяцев. Это гарантирует высокую точность измерений и надежность работы датчика на протяжении длительного периода, минимизируя необходимость в частой калибровке.
Конструкция и материалы:Смачиваемые части датчика выполнены из нержавеющей стали (316L/1. 4404), керамики (Al2O3) и EPDM. Такая комбинация материалов обеспечивает высокую химическую стойкость к разнообразным средам, а степень защиты IP 65 и IP 67 гарантирует надежную работу в условиях повышенной влажности и запыленности.
Дисплей и удобство монтажа:Интегрированный красно-зеленый алфавитно-цифровой дисплей обеспечивает четкую индикацию текущих значений и статуса в допустимом диапазоне. Технологическое соединение G 1/4 (внутренняя резьба) можно поворачивать, что упрощает монтаж и позволяет оптимально позиционировать датчик для удобства считывания показаний.

Преимущества

Универсальность интеграции в промышленные системы благодаря наличию коммутационных, аналоговых выходов и поддержке IO-Link.
Высокая точность и стабильность измерений, обеспечивающие надежный контроль параметров процесса.
Долговечность и устойчивость к агрессивным средам за счет применения высококачественных материалов и высокой степени защиты IP 65/IP 67.

Характеристики Датчик давления с дисплеем IFM PE-010-RER14-MFRKG/US/ /E PE2094

Основные характеристики

MTTF[лет]	161
Аналоговая конечная точка	1...10 bar14.6...145 psi0.1...1 MPa
Аналоговая начальная точка	-1...8 бар-14.6...116 psi-0.1...0.8 MPa
Аналоговые данные процесса	1
Аналоговый выход	0...10, (scalable 1:5) В
Артикул	PE2094
В шагах от	0.02 bar0.2 psi0.002 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	236.5
Время задержки включения [с]	0.3
Время отклика	<, 1.5 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 90.7
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-1...10 bar-14.6...145 psi-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,05, (Поворот вниз 1:1, за 6 месяцев)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PE-010-RER14-MFRKG/US/ /E
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), Al2O3 (99,9%, керамика), EPDM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	75 бар 1087 фунтов на кв. дюйм 7,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J012
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, дисплей, выход тока/напряжения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault463
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Примечания по точности/отклонению	Точность точки переключения, погрешность линейности по DNV GL: &, lt, ± 1%: &, lt, ± 1%
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.98...9.96 bar-14.2...144.4 psi-0.098...0.996 MPa
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.94...10 bar-13.6...145 psi-0.094...1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
