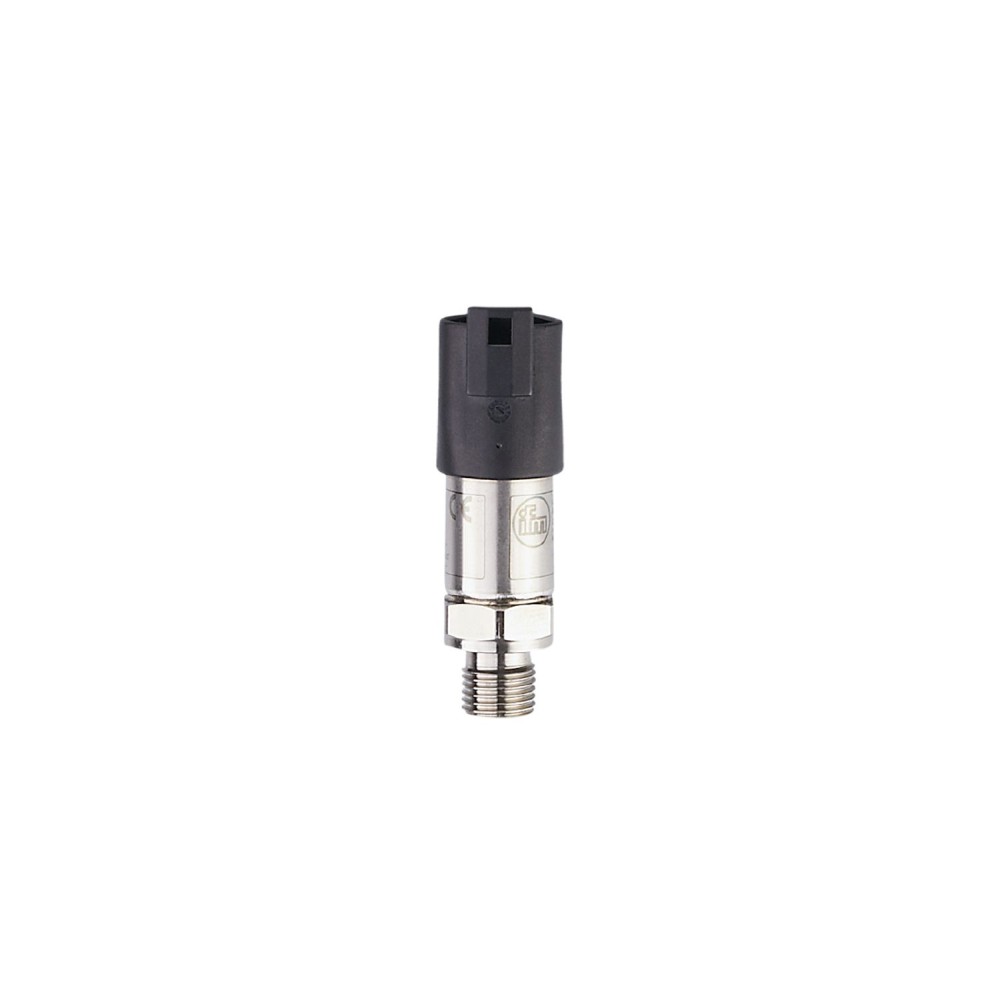

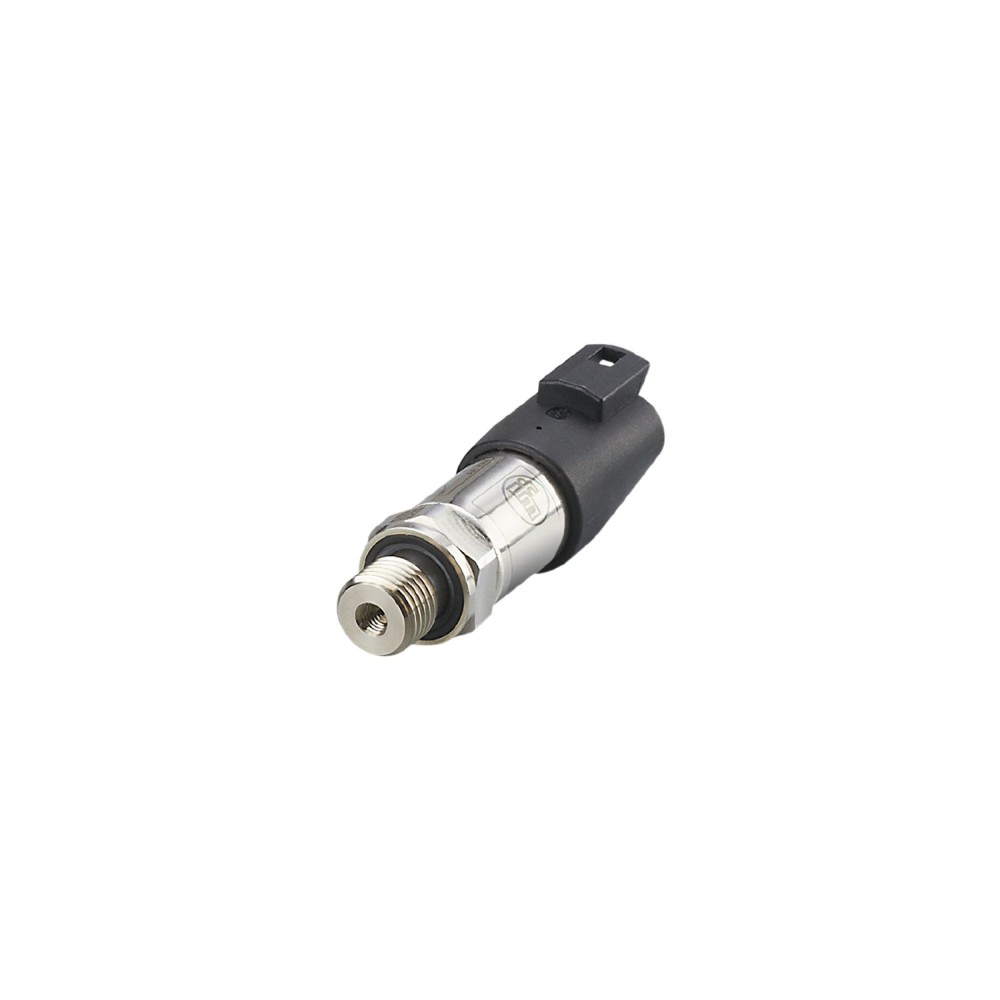

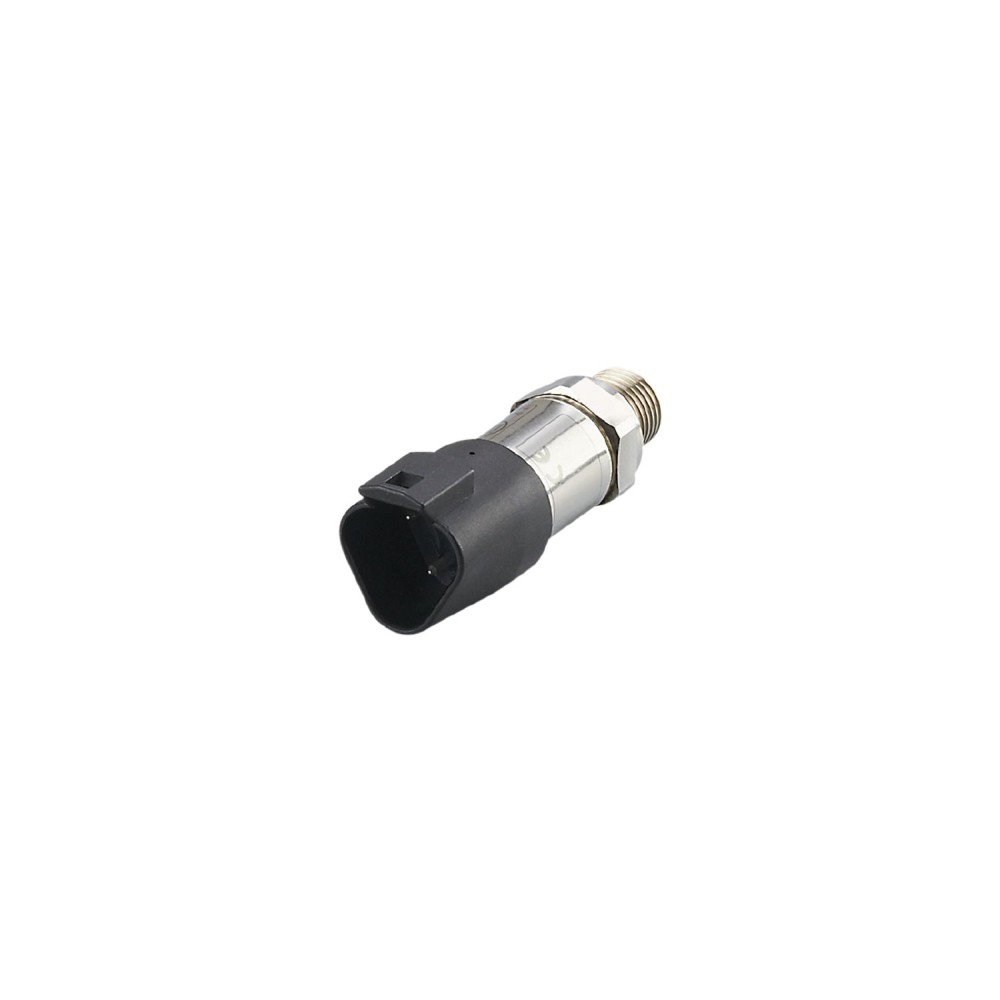

Датчик давления IFM PU-010-SEG14-B-DVG/DE PU5704

Код товара: 189813

IFM Производитель

17 737 ₽

Быстрый заказ

Характеристики

Код производителяPU5704

АртикулPU5704

Код производителяPU-010-SEG14-B-DVG/DE

Все характеристики

IFM PU5704 дополнительные характеристики

Описание

Датчик давления IFM PU-010-SEG14-B-DVG/DE (артикул PU5704) предназначен для надежного определения системного давления в условиях мобильной техники и промышленных приложений. Устройство разработано для эксплуатации в тяжелых условиях, обеспечивая точность и стабильность измерений.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 10 бар (0... 1 МПа). Это позволяет применять его в широком спектре гидравлических и пневматических систем, требующих контроля среднего давления.

Аналоговый выход:Прибор оснащен аналоговым выходом 0... 10 В. Такой тип выхода гарантирует совместимость с большинством промышленных контроллеров и систем сбора данных, обеспечивая непрерывную передачу информации о давлении.

Степень защиты:Соответствие стандартам IP 67 и IP 69K. Данная защита подтверждает возможность эксплуатации датчика в условиях повышенной влажности, запыленности и при воздействии струй воды под высоким давлением, что критично для мобильной техники и агрессивных производственных сред.

Материалы конструкции:Корпус и смачиваемые части выполнены из нержавеющей стали (630/1. 4542/17-4 PH). Использование этих материалов обеспечивает высокую коррозионную стойкость и механическую прочность, позволяя работать с различными жидкими и газообразными средами.

Точность и стабильность:Характеризуется отклонением линейности менее ± 0, 25 % от диапазона (BFSL) и повторяемостью менее ± 0, 05 % от диапазона. Долгосрочная стабильность составляет менее ± 0, 1 % от диапазона за 6 месяцев. Эти параметры обеспечивают высокую достоверность измерений на протяжении длительного срока службы.

Преимущества

Высокая надежность в сложных условиях:Прочный корпус из нержавеющей стали и класс защиты IP 67 / IP 69K гарантируют устойчивость к ударам, вибрациям и воздействию агрессивных сред.
Точность и стабильность измерений:Низкие показатели отклонения линейности и высокая повторяемость обеспечивают достоверные данные о давлении на протяжении всего срока эксплуатации.
Простота интеграции:Аналоговый выход 0... 10 В и разъем DEUTSCH (DT04-3P) упрощают подключение датчика к существующим системам управления и мониторинга.

Характеристики Датчик давления IFM PU-010-SEG14-B-DVG/DE PU5704

Основные характеристики

MTTF[лет]	640
Аналоговый выход	0...10 В
Артикул	PU5704
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	61
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...10 bar0...145 psi0...1000 kPa0...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-010-SEG14-B-DVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	25 бар 360 фунтов на кв. дюйм 2,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x DEUTSCH (DT04-3P), Максимальная длина кабеля: 30 м.
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
