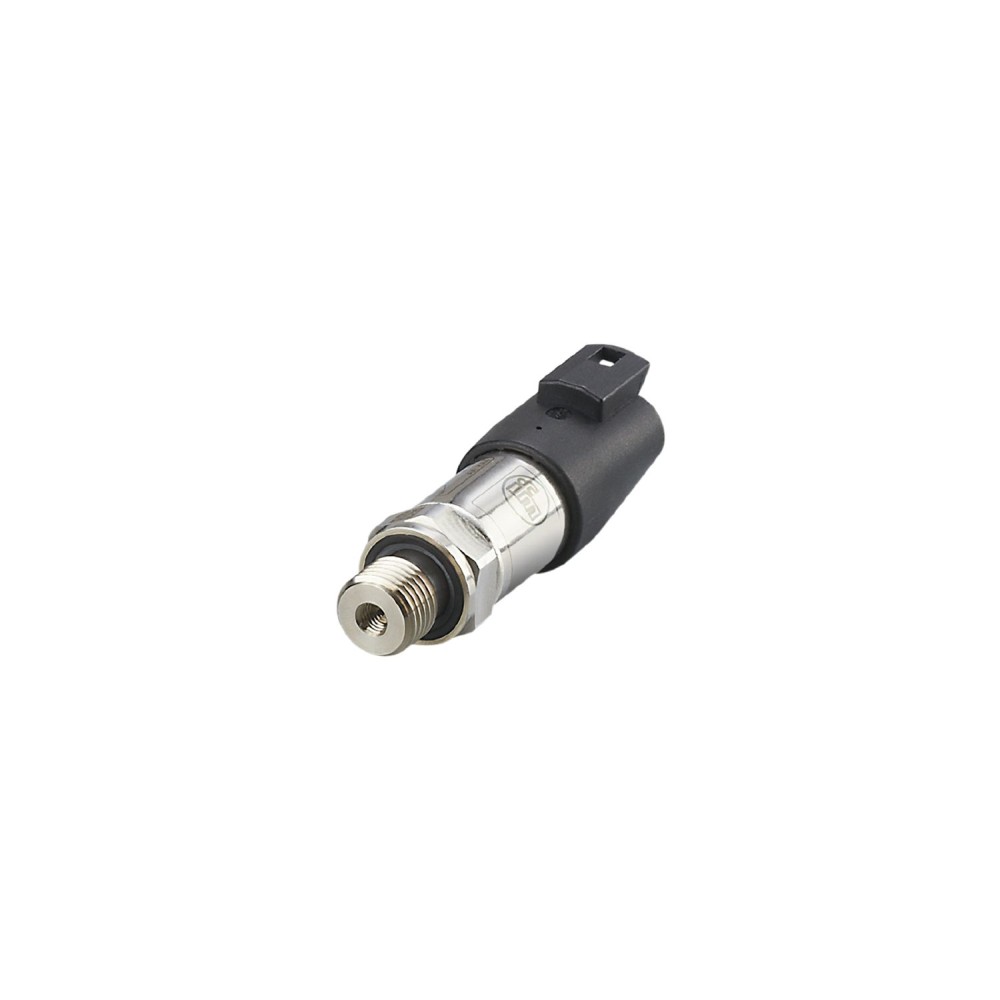

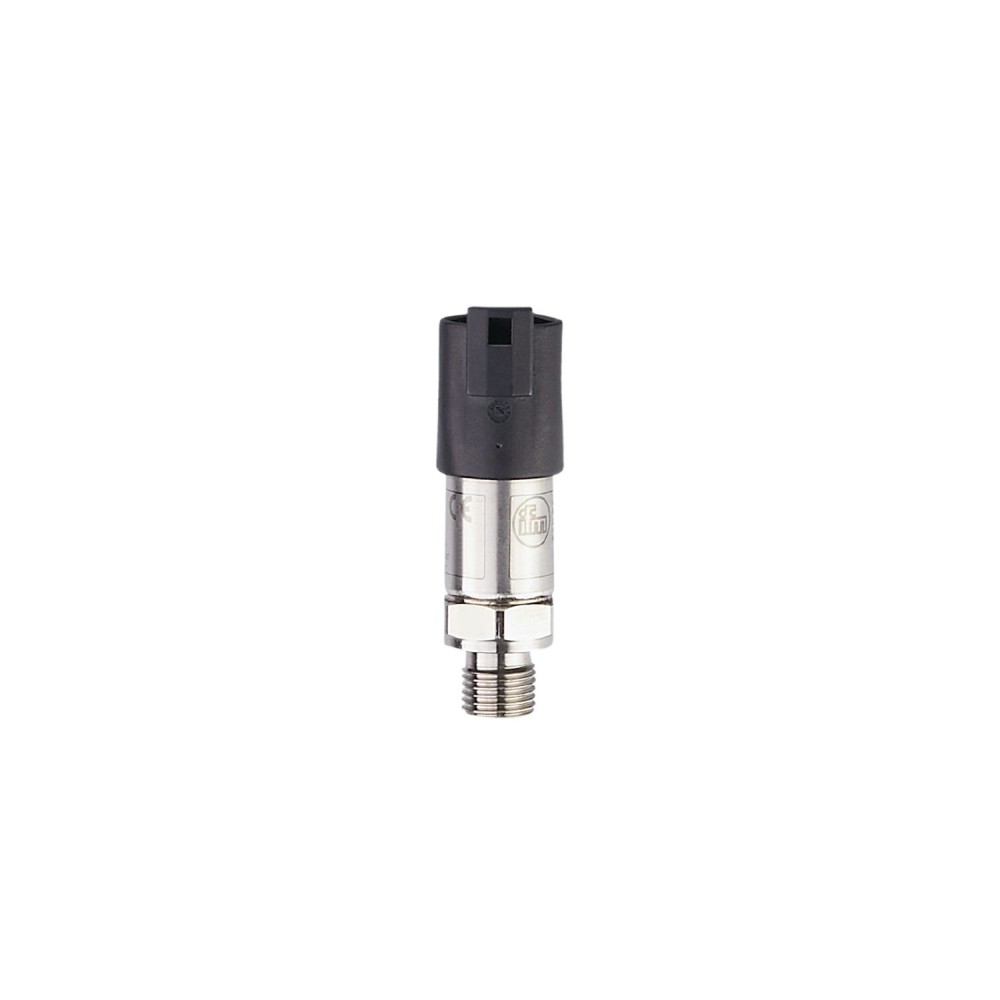

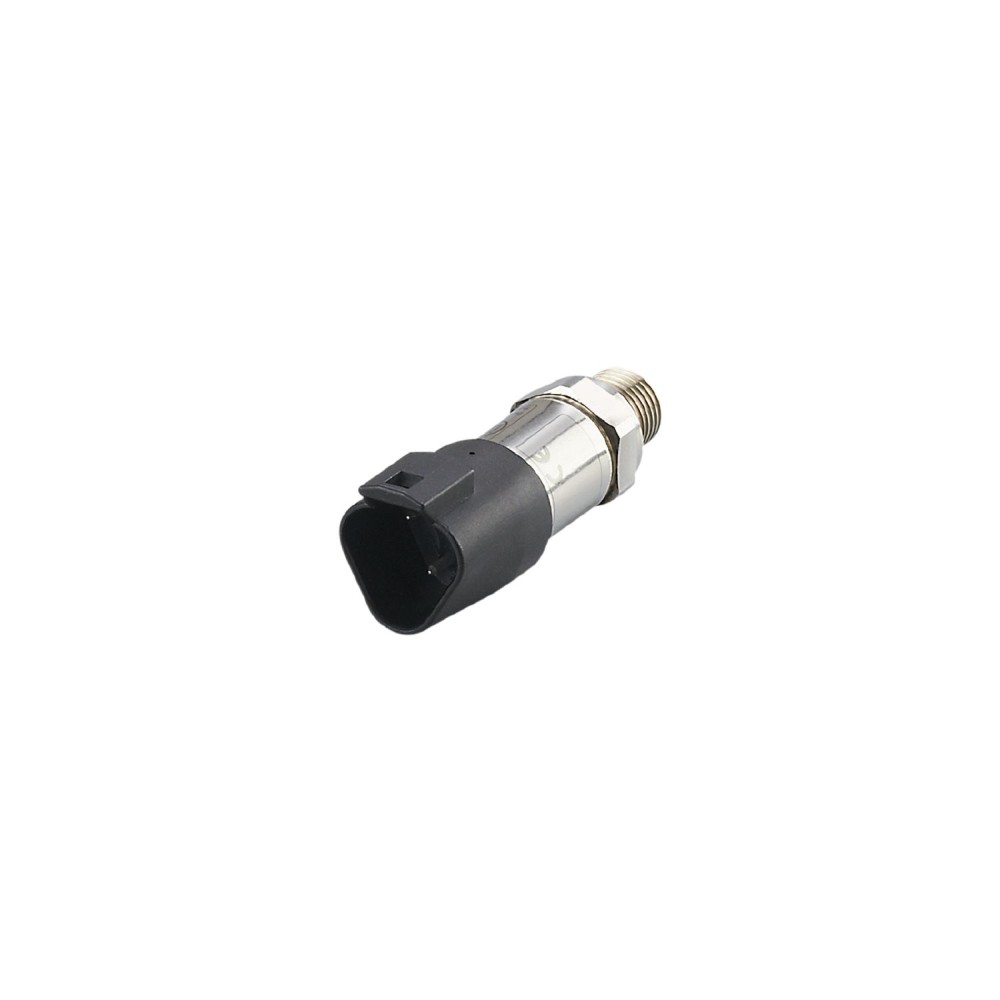

Датчик давления IFM PU-100-SEG14-B-DVG/DE PU5702

Код товара: 189811

IFM Производитель

17 737 ₽

Быстрый заказ

Характеристики

Код производителяPU5702

АртикулPU5702

Код производителяPU-100-SEG14-B-DVG/DE

Все характеристики

IFM PU5702 дополнительные характеристики

Описание

Датчик давления IFM PU-100-SEG14-B-DVG/DE PU5702 предназначен для точного измерения давления в системах мобильной техники. Устройство разработано для эксплуатации в сложных условиях, обеспечивая стабильность показаний и надежность работы.

Ключевые технические характеристики

Датчик давления IFM PU5702 обладает рядом характеристик, определяющих его функциональность и применимость:

Диапазон измерения:0... 100 бар (0... 1450 psi, 0... 10 МПа). Данный диапазон позволяет использовать датчик в широком спектре гидравлических и пневматических систем, где требуется контроль среднего и высокого давления.
Тип выходного сигнала:Аналоговый, 0... 10 В. Стандартный аналоговый выход обеспечивает совместимость с большинством промышленных систем управления и контроллеров для непрерывного мониторинга давления.
Точность и долговременная стабильность:Отклонение линейности составляет менее ± 0, 25 % от диапазона (BFSL), повторяемость — менее ± 0, 05 % от диапазона. Долговременная стабильность поддерживается на уровне менее ± 0, 1 % от диапазона за 6 месяцев. Эти параметры гарантируют высокую точность измерений и надежность данных на протяжении всего срока службы устройства.
Степень защиты и механическая прочность:Корпус датчика соответствует классам защиты IP 67 и IP 69K, что обеспечивает устойчивость к пыли, влаге и струям воды под высоким давлением. Ударопрочность составляет 500 g (1 мс) согласно DIN EN 60068-2-27, а вибростойкость — 20 g (10... 2000 Гц) согласно DIN EN 60068-2-6. Высокопрочный корпус из нержавеющей стали (630/1. 4542/17-4 PH) обеспечивает устойчивость к механическим воздействиям и агрессивным средам, что критически важно для мобильной техники.
Тип подключения:Технологическое соединение представлено резьбой G 1/4 наружная резьба (DIN EN ISO 1179-2). Электрическое подключение осуществляется через разъем DEUTSCH (DT04-3P). Такие типы подключений обеспечивают стандартизированную и надежную интеграцию датчика в систему.

Преимущества

Основные преимущества датчика IFM PU5702 включают:

Высокая точность и долговременная стабильность показаний благодаря низкой погрешности линейности и повторяемости, что критически важно для систем, требующих прецизионного контроля давления.
Надежная работа в жестких условиях эксплуатации, характерных для мобильной техники, обеспечиваемая высокой степенью защиты IP 67/IP 69K, а также устойчивостью к ударам и вибрациям.
Простая и быстрая интеграция в существующие системы управления благодаря стандартному аналоговому выходу 0... 10 В и использованию разъема DEUTSCH.

Характеристики Датчик давления IFM PU-100-SEG14-B-DVG/DE PU5702

Основные характеристики

MTTF[лет]	640
Аналоговый выход	0...10 В
Артикул	PU5702
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	61.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-100-SEG14-B-DVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	250 бар 3625 фунтов на кв. дюйм 25 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x DEUTSCH (DT04-3P), Максимальная длина кабеля: 30 м.
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
