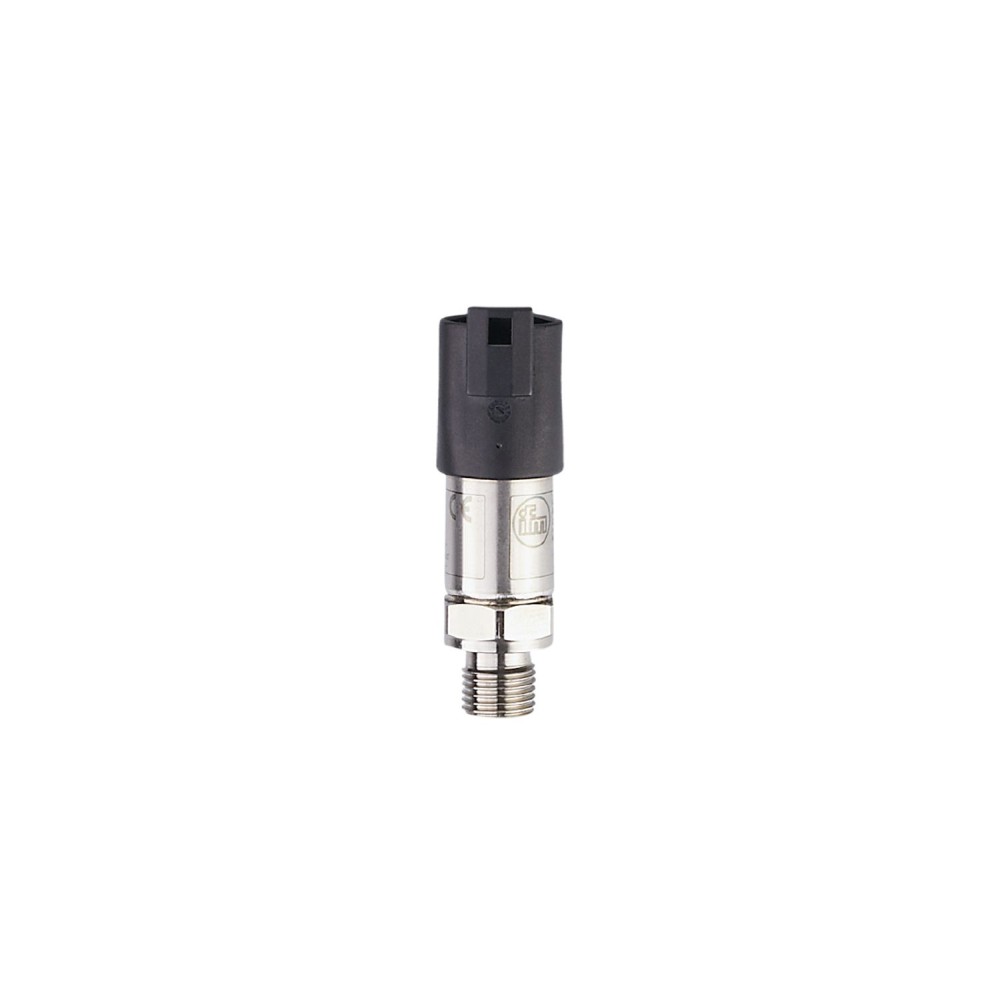

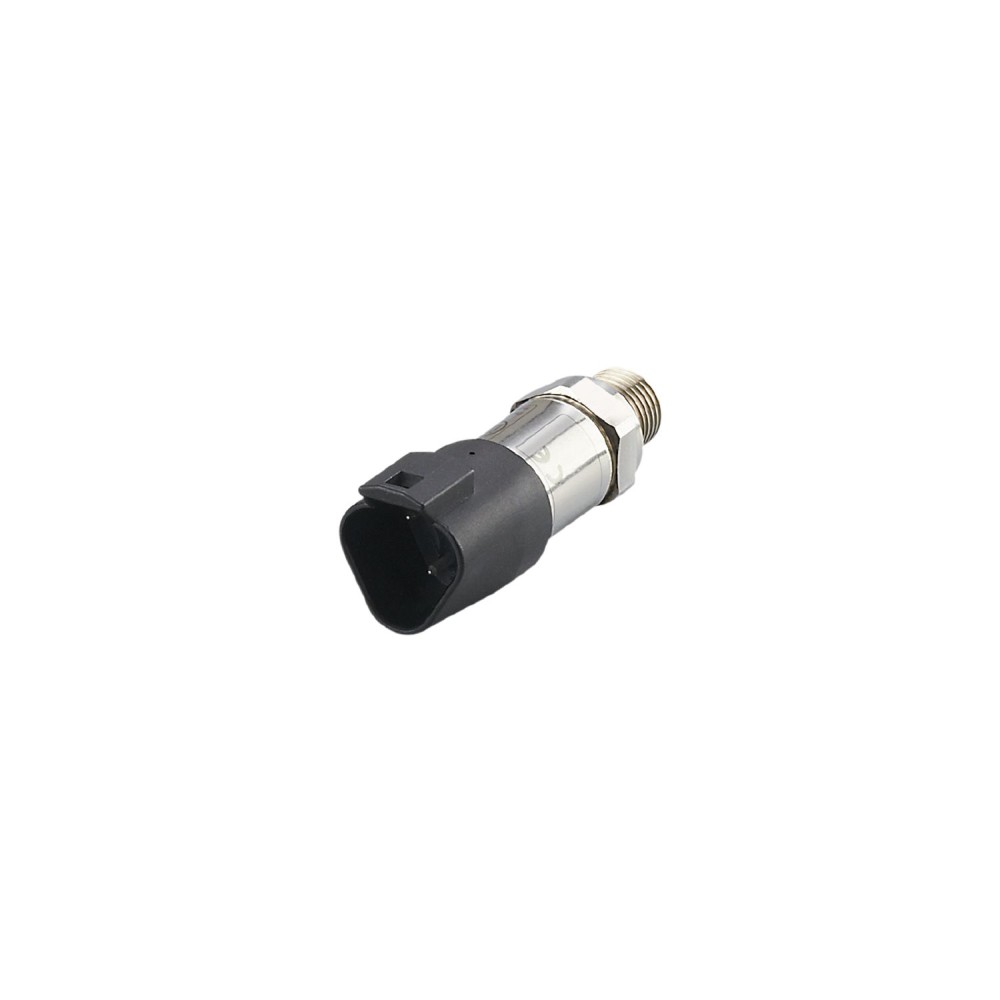

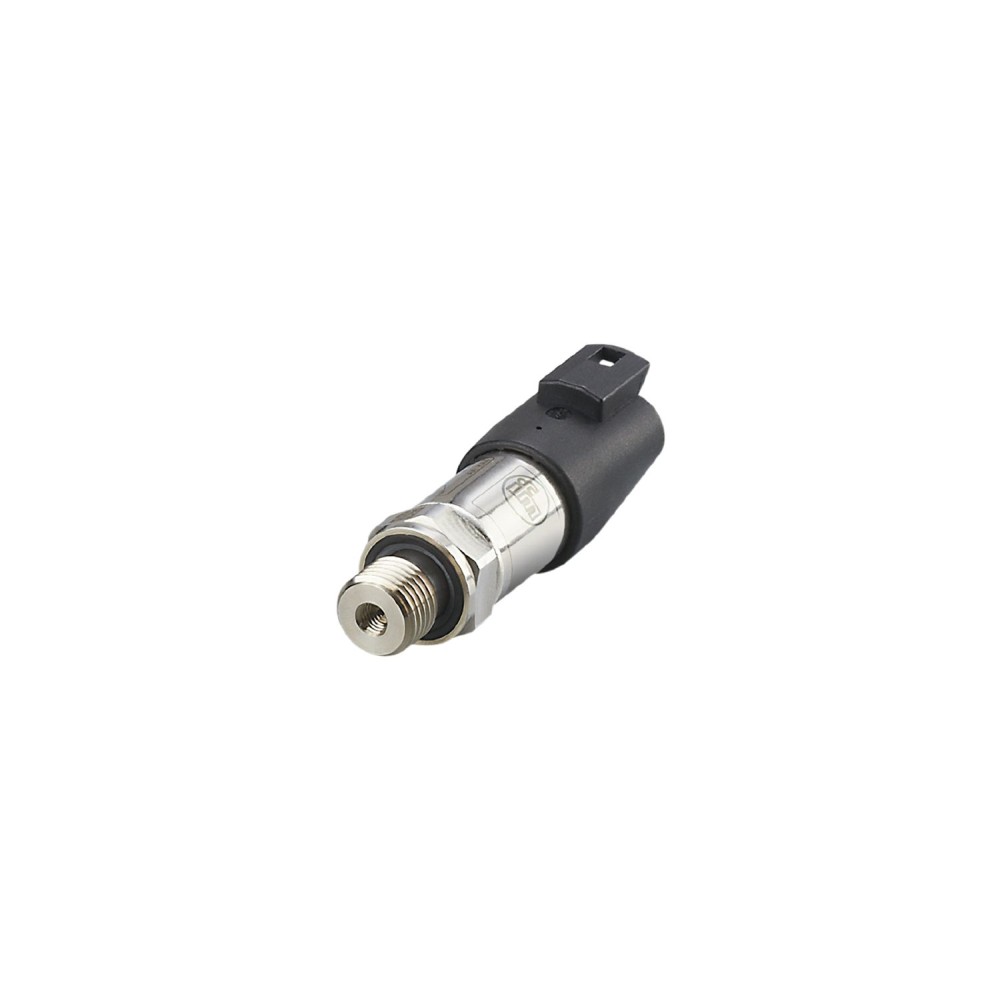

Датчик давления IFM PU-400-SEG14-B-DVG/DE PU5700

Код товара: 189809

IFM Производитель

18 250 ₽

Быстрый заказ

Характеристики

Код производителяPU5700

АртикулPU5700

Код производителяPU-400-SEG14-B-DVG/DE

Все характеристики

IFM PU5700 дополнительные характеристики

Описание

Датчик давления IFM PU-400-SEG14-B-DVG/DE PU5700

Датчик давления IFM PU-400-SEG14-B-DVG/DE с артикулом PU5700 предназначен для надежного мониторинга системного давления в условиях мобильной техники. Устройство характеризуется прочной конструкцией и адаптировано для эксплуатации в сложных промышленных средах.

Ключевые характеристики и преимущества

Диапазон измерения
Датчик обеспечивает измерение давления в диапазоне от 0 до 400 бар, что соответствует 0 до 40 МПа. Такой диапазон позволяет применять устройство в гидравлических и пневматических системах с высоким рабочим давлением.

Выходной сигнал
Прибор оснащен аналоговым выходом 0... 10 В. Это обеспечивает стандартный и надежный способ интеграции датчика в большинство промышленных систем управления и контроля.

Степень защиты и устойчивость к внешним воздействиям
Датчик имеет степени защиты IP 67 и IP 69K, что гарантирует его работоспособность в условиях повышенной влажности, пыли и при воздействии струй воды под высоким давлением. Высокая ударопрочность (500 g согласно DIN EN 60068-2-27) и устойчивость к вибрации (20 g в диапазоне 10... 2000 Гц согласно DIN EN 60068-2-6) подтверждают надежность устройства в динамичных условиях эксплуатации, характерных для мобильной техники.

Технологическое соединение
Для механического подключения используется резьбовое соединение G 1/4 с наружной резьбой, соответствующее стандарту DIN EN ISO 1179-2. Это обеспечивает простую и герметичную установку в технологические линии.

Электрическое подключение
Электрическое подключение осуществляется посредством разъема DEUTSCH (DT04-3P). Данный тип разъема обеспечивает быстрое и надежное соединение с бортовой системой, что критически важно для мобильных приложений.

Преимущества

Высокая надежность в жестких условиях:Прочный корпус из нержавеющей стали, высокие степени защиты IP 67 / IP 69K, а также устойчивость к ударам и вибрации обеспечивают стабильную работу датчика в агрессивных и динамичных средах мобильной техники.
Долговременная стабильность:Датчик обладает высокой повторяемостью и низкой погрешностью линейности (менее ±0, 25% от диапазона BFSL), что гарантирует точность измерений на протяжении длительного срока службы.
Простота интеграции:Благодаря компактным габаритам, стандартному аналоговому выходу 0... 10 В и разъему DEUTSCH, датчик легко интегрируется в существующие системы с ограниченным пространством.

Характеристики Датчик давления IFM PU-400-SEG14-B-DVG/DE PU5700

Основные характеристики

MTTF[лет]	640
Аналоговый выход	0...10 В
Артикул	PU5700
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	61.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...400 bar0...5800 psi0...40 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-400-SEG14-B-DVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	1700 bar24655 psi170 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	1000 bar14500 psi100 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x DEUTSCH (DT04-3P), Максимальная длина кабеля: 30 м.
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
