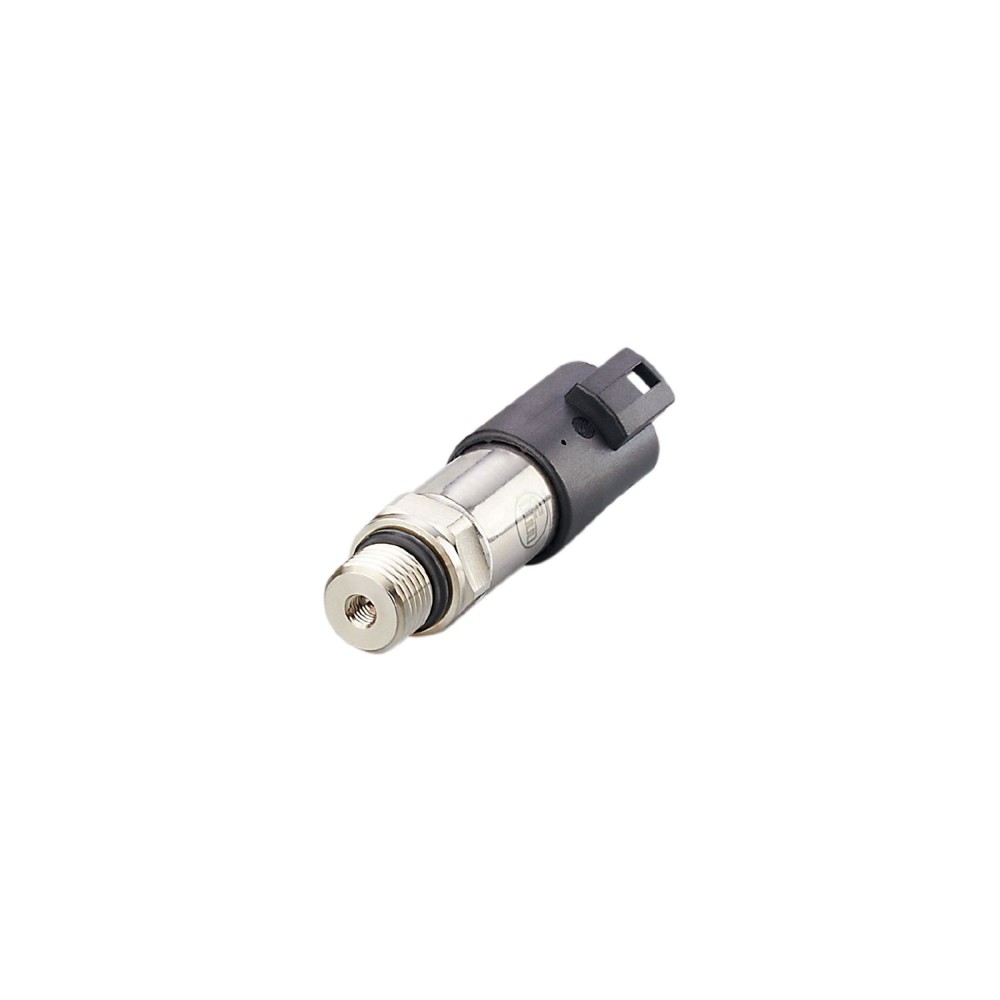

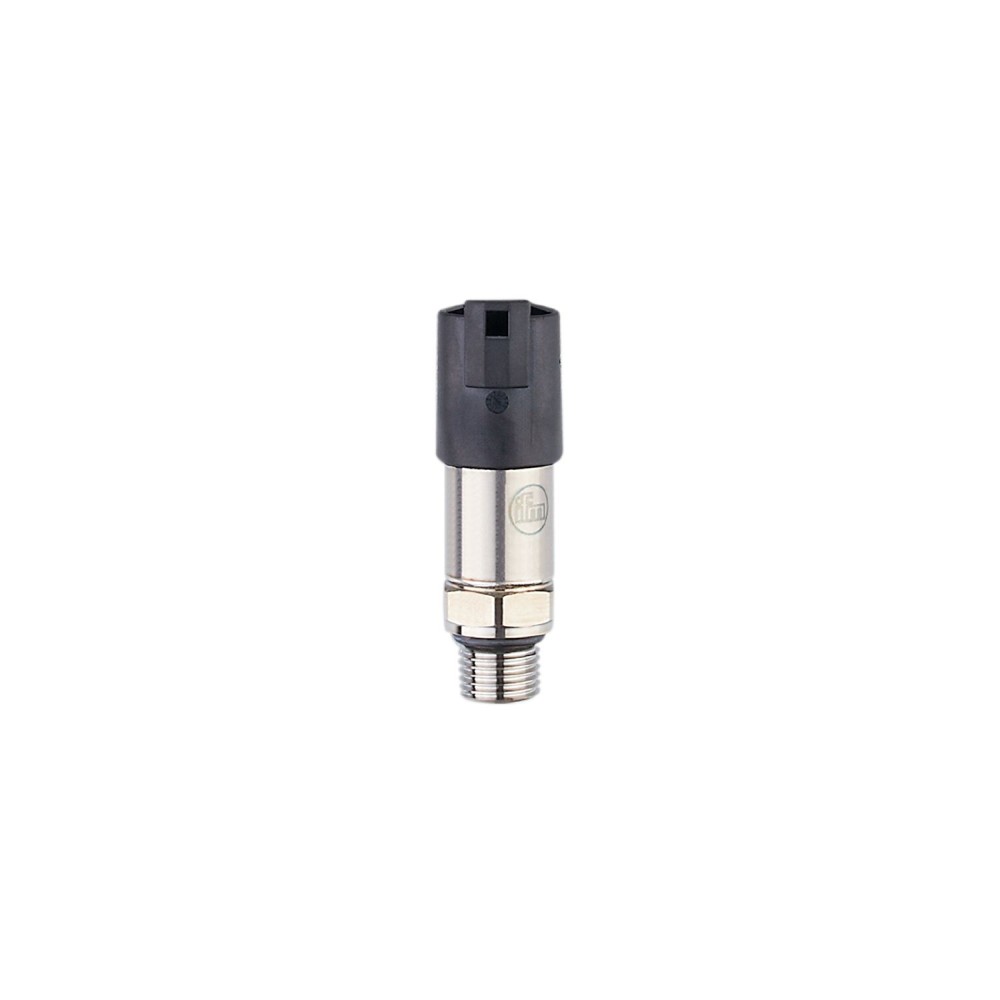

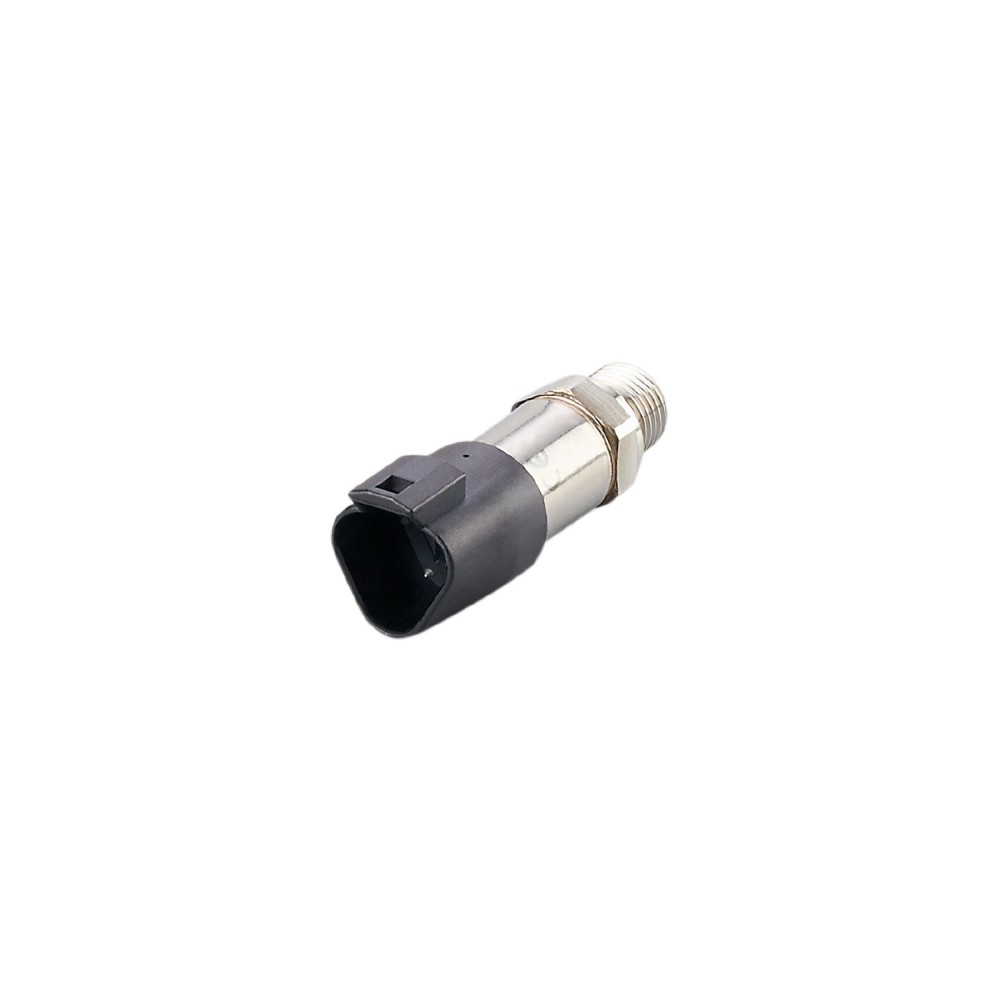

Датчик давления IFM PU-300PSEU96-V-DVG/DE PU1732

Name: Датчик давления IFM PU-300PSEU96-V-DVG/DE PU1732
Brand: IFM
SKU: 189805
Availability: OutOfStock

Код товара: 189805

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяPU1732

АртикулPU1732

Код производителяPU-300PSEU96-V-DVG/DE

Все характеристики

IFM PU1732 дополнительные характеристики

Описание

Для надежного определения давления в системе мобильной техники. Прочный корпус из нержавеющей стали с высокой ударопрочностью и вибростойкостью. Компактный корпус для использования в условиях ограниченного пространства. Разъем DEUTSCH для быстрого и простого подключения к бортовой системе. Долговременная стабильность благодаря высокой повторяемости и низкой погрешности линейности.

Характеристики Датчик давления IFM PU-300PSEU96-V-DVG/DE PU1732

Основные характеристики

MTTF[лет]	641
Аналоговый выход	0.5...4.5 В
Артикул	PU1732
Вакуумное сопротивление	-14.5 psi-0.1 MPa
Вес	62
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...3000 psi0...20680 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-300PSEU96-V-DVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	7250 фунтов на кв. дюйм50 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъём: 1 x DEUTSCH (DT04-3P), Максимальная длина кабеля: 30 м.
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 9/16&, quot, - наружная резьба 18 UNF
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	соответствует UN ECE R10, ред. 5ISO 11452-2100 В/мDIN EN 61326-1
