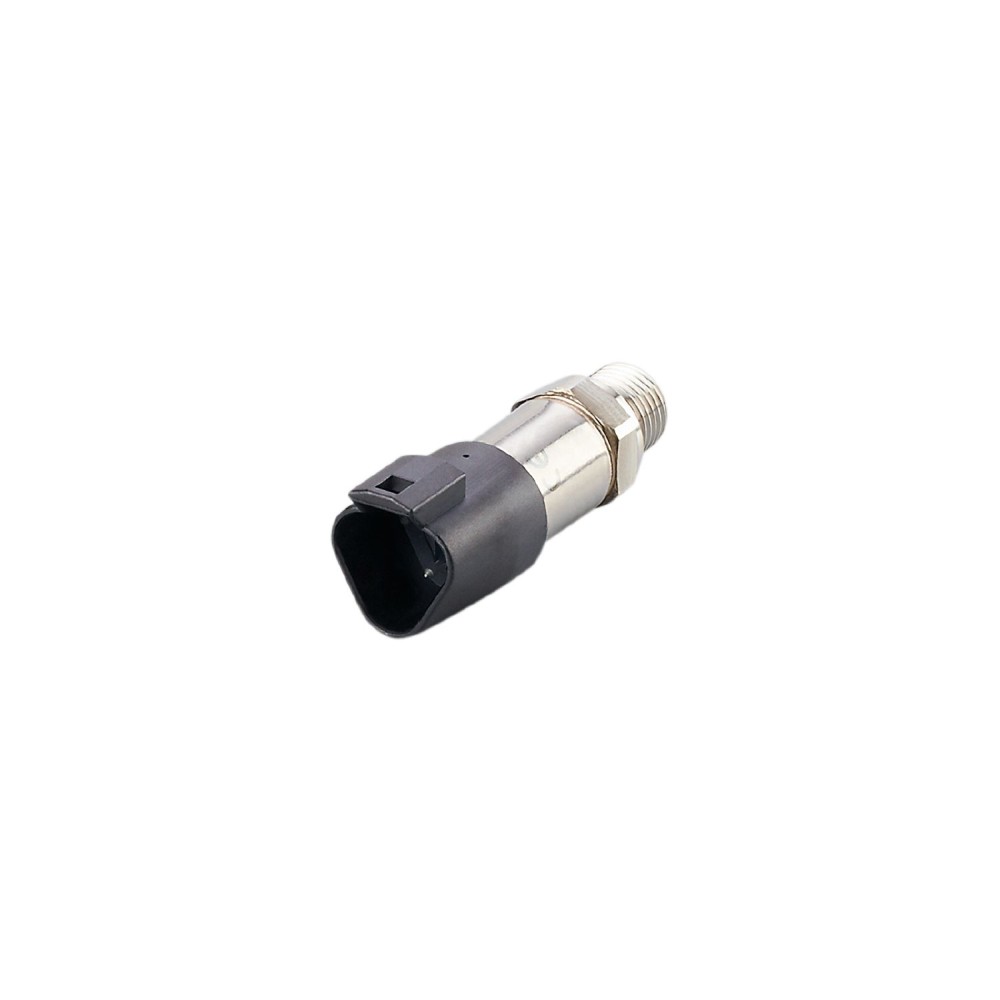

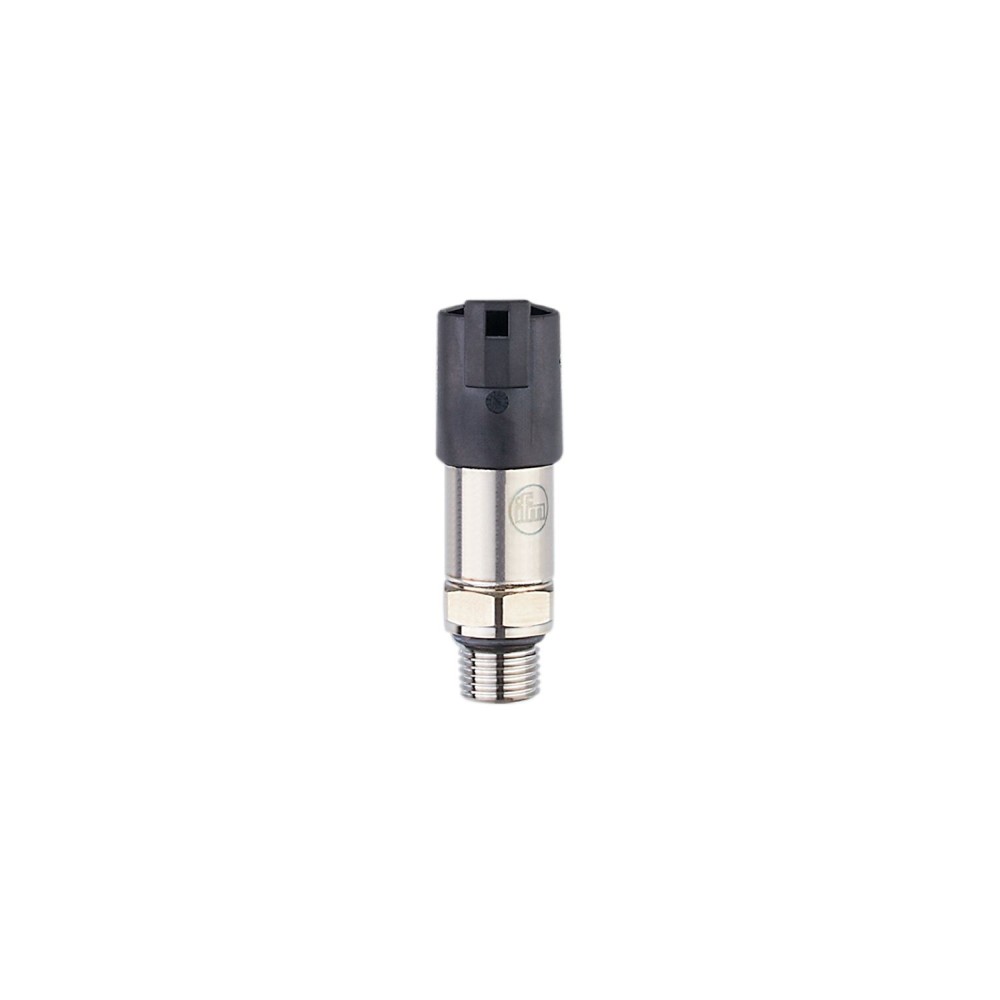

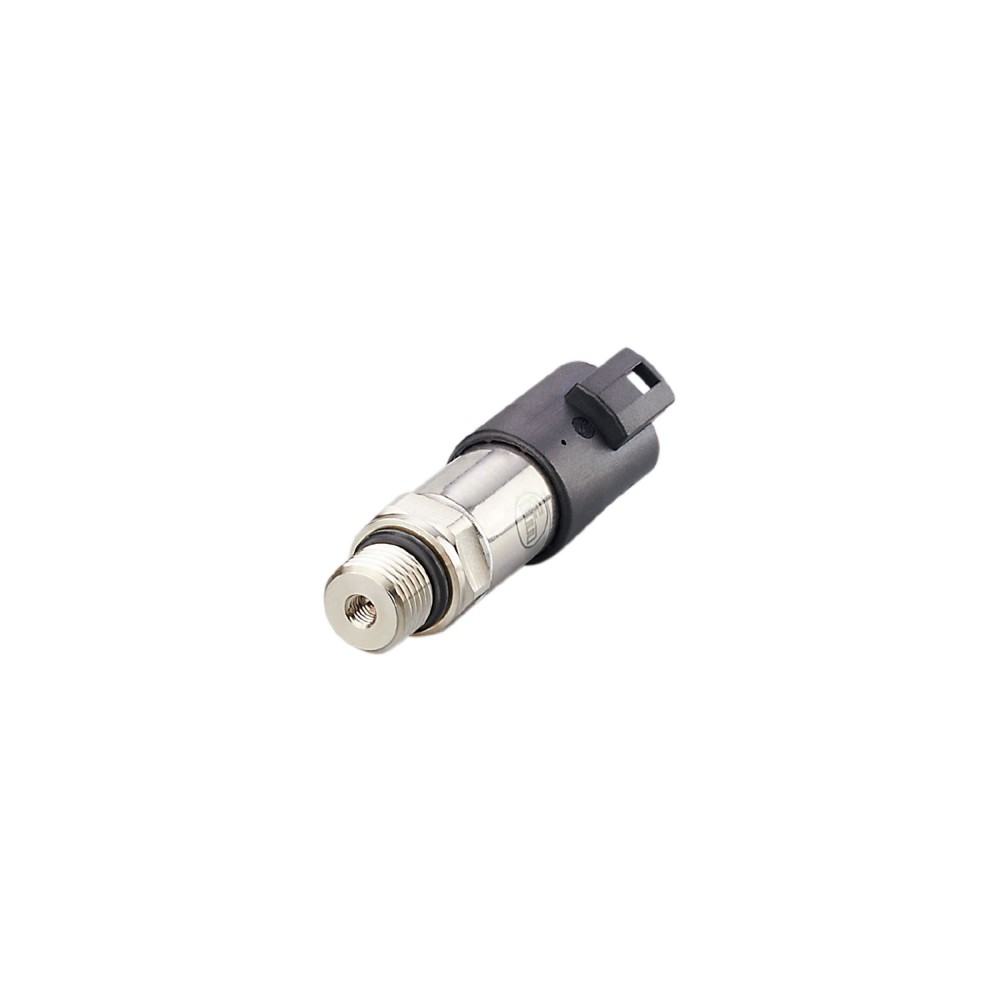

Датчик давления IFM PU-500PSEU96-V-DVG/DE PU1700

Код товара: 189804

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPU1700

Код производителяPU-500PSEU96-V-DVG/DE

Все характеристики

IFM PU1700 дополнительные характеристики

Описание

Для надежного определения давления в системе мобильной техники. Прочный корпус из нержавеющей стали с высокой ударопрочностью и вибростойкостью. Компактный корпус для использования в условиях ограниченного пространства. Разъем DEUTSCH для быстрого и простого подключения к бортовой системе. Долговременная стабильность благодаря высокой повторяемости и низкой погрешности линейности.

Характеристики Датчик давления IFM PU-500PSEU96-V-DVG/DE PU1700

Основные характеристики

MTTF[лет]	652
Аналоговый выход напряжения[В]	0.5...4.5
Артикул	PU1700
Вакуумное сопротивление	-14.5 psi-0.1 MPa
Вес[г]	62
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...5000 psi0...34470 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Жилье	цилиндрический
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-500PSEU96-V-DVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	24650 psi170 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	14500 psi100 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Приложение	для мобильных приложений
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Размеры[мм]	Ø 19 / L = 71.5
Связь	Разъём: 1 x DEUTSCH (DT04-3P), Максимальная длина кабеля: 30 м.
СМИ	жидкости и газы
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 9/16&, quot, - наружная резьба 18 UNF
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	соответствует UN ECE R10, ред. 5ISO 11452-2100 В/мDIN EN 61326-1
