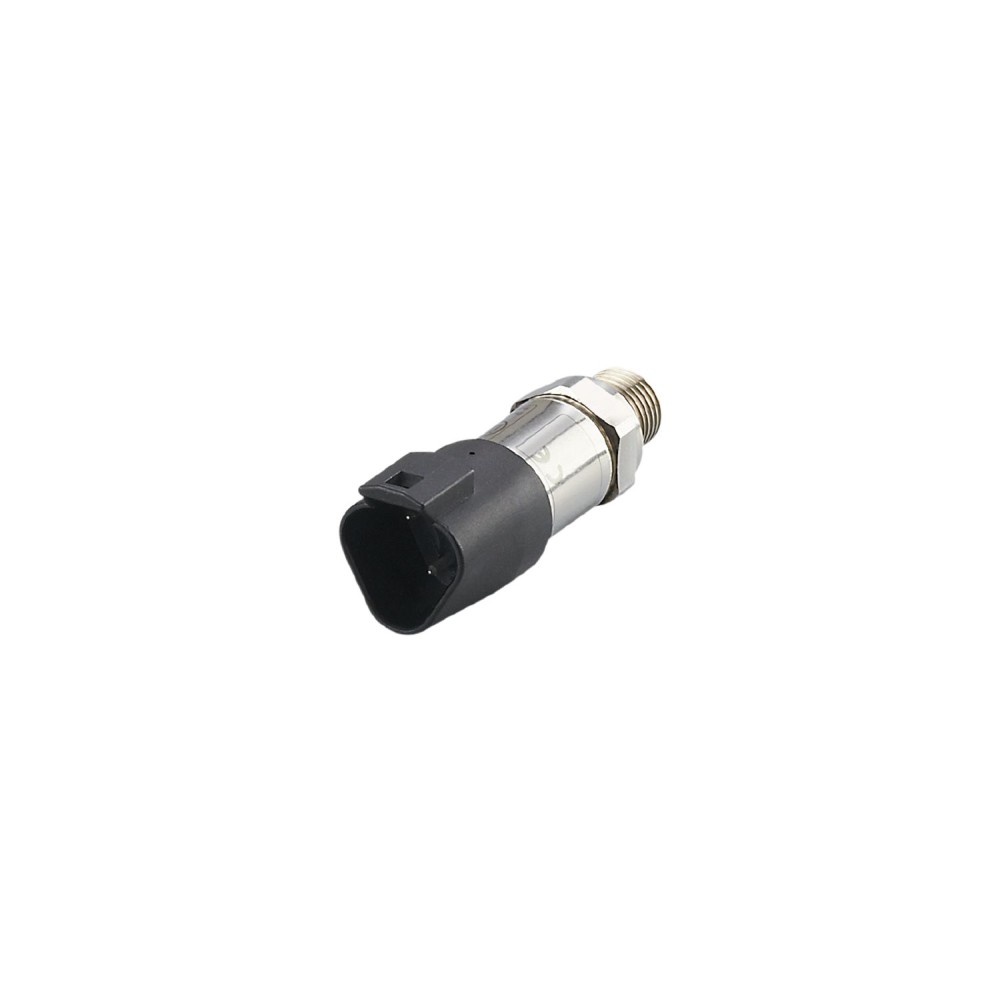

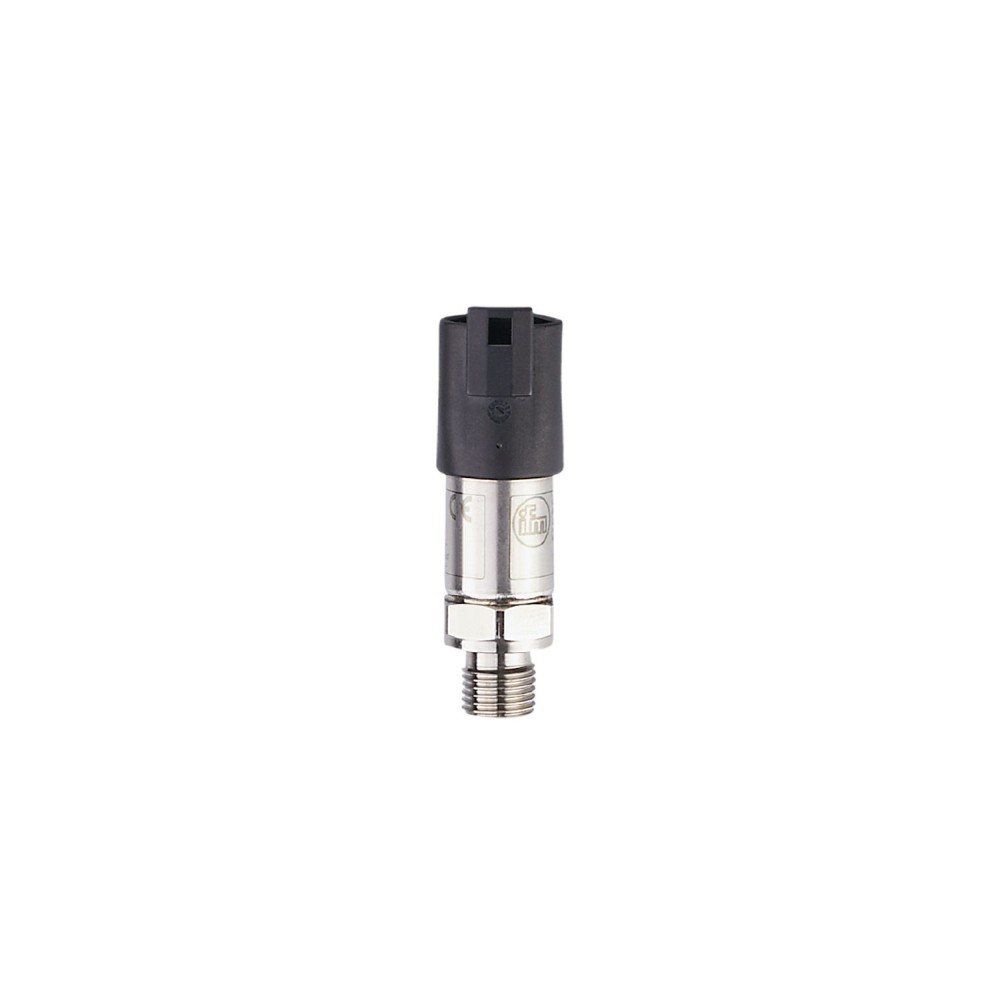

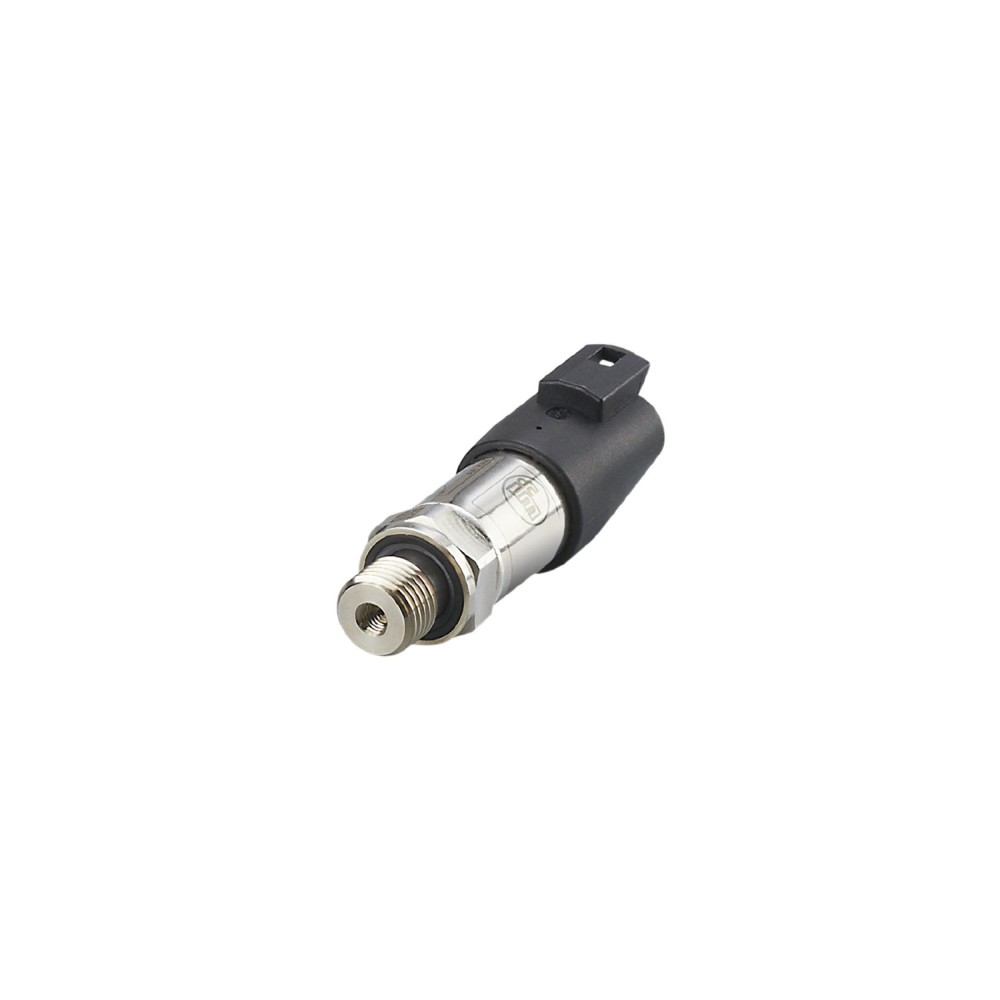

Датчик давления IFM PT-600-SEG14-A-ZVG/DE PT5760

Код товара: 189797

IFM Производитель

18 251 ₽

Быстрый заказ

Характеристики

Код производителяPT5760

АртикулPT5760

Код производителяPT-600-SEG14-A-ZVG/DE

Все характеристики

IFM PT5760 дополнительные характеристики

Описание

Датчик давления IFM PT-600-SEG14-A-ZVG/DE (артикул PT5760) предназначен для точного и надежного измерения давления в системах мобильной техники. Устройство характеризуется прочным исполнением и высокой точностью измерений, что обеспечивает стабильную работу в сложных условиях эксплуатации.

Ключевые технические характеристики

При выборе датчика давления PT5760 рекомендуется учитывать следующие ключевые параметры:

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 600 бар (0... 60 МПа). Этот широкий диапазон позволяет применять датчик в различных гидравлических и пневматических системах с высоким давлением, характерных для мобильной техники.
Выходной сигнал:Устройство формирует аналоговый выходной сигнал 4... 20 мА. Стандартизированный токовый сигнал обеспечивает высокую помехоустойчивость и совместимость с большинством промышленных систем управления и контроллеров, упрощая интеграцию в существующие инфраструктуры.
Прочность и защита:Корпус датчика выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии и механическим воздействиям. Степень защиты IP 67 и IP 69K гарантирует полную защиту от пыли и влаги, а также возможность работы при высокотемпературной мойке под высоким давлением. Высокая ударопрочность (500 g по DIN EN 60068-2-27) и вибростойкость (20 g в диапазоне 10... 2000 Hz по DIN EN 60068-2-6) подтверждают надежность устройства в условиях значительных механических нагрузок, что критически важно для мобильной техники.
Точность и стабильность:Отклонение линейности составляет менее ± 0, 25% от диапазона (BFSL), а повторяемость — менее ± 0, 05% от диапазона (при колебаниях температуры менее 10 K). Долгосрочная стабильность поддерживается на уровне менее ± 0, 1% от диапазона за 6 месяцев. Эти параметры обеспечивают высокую точность и надежность измерений на протяжении всего срока службы, минимизируя необходимость в калибровке.
Тип подключения:Для электрического подключения используется 1 разъем DEUTSCH (DT04-3P). Этот тип разъема обеспечивает быстрое и надежное соединение с бортовой системой, характерное для мобильных машин, и устойчив к внешним воздействиям.

Основные преимущества

Надежность в тяжелых условиях:Сочетание прочного корпуса из нержавеющей стали, высоких степеней защиты IP 67 и IP 69K, а также устойчивости к ударам и вибрациям делает датчик оптимальным решением для эксплуатации в экстремальных условиях мобильной техники.
Высокая точность и стабильность измерений:Низкое отклонение линейности, высокая повторяемость и превосходная долгосрочная стабильность обеспечивают достоверность данных давления, что важно для контроля критически важных параметров системы.
Простая интеграция:Стандартный аналоговый выход 4... 20 мА и специализированный разъем DEUTSCH упрощают подключение и взаимодействие датчика с различными системами управления.

Характеристики Датчик давления IFM PT-600-SEG14-A-ZVG/DE PT5760

Основные характеристики

MTTF[лет]	700
Аналоговый выход	4...20 мА
Артикул	PT5760
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	62.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...600 bar0...8700 psi0...60 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Модуль А, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-600-SEG14-A-ZVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA, @8V = 0 Ω, @12V max. 200 Ω, @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	2500 bar36255 psi250 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	30...50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	1500 bar21755 psi150 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъем: 1 разъем DEUTSCH (DT04-3P)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
