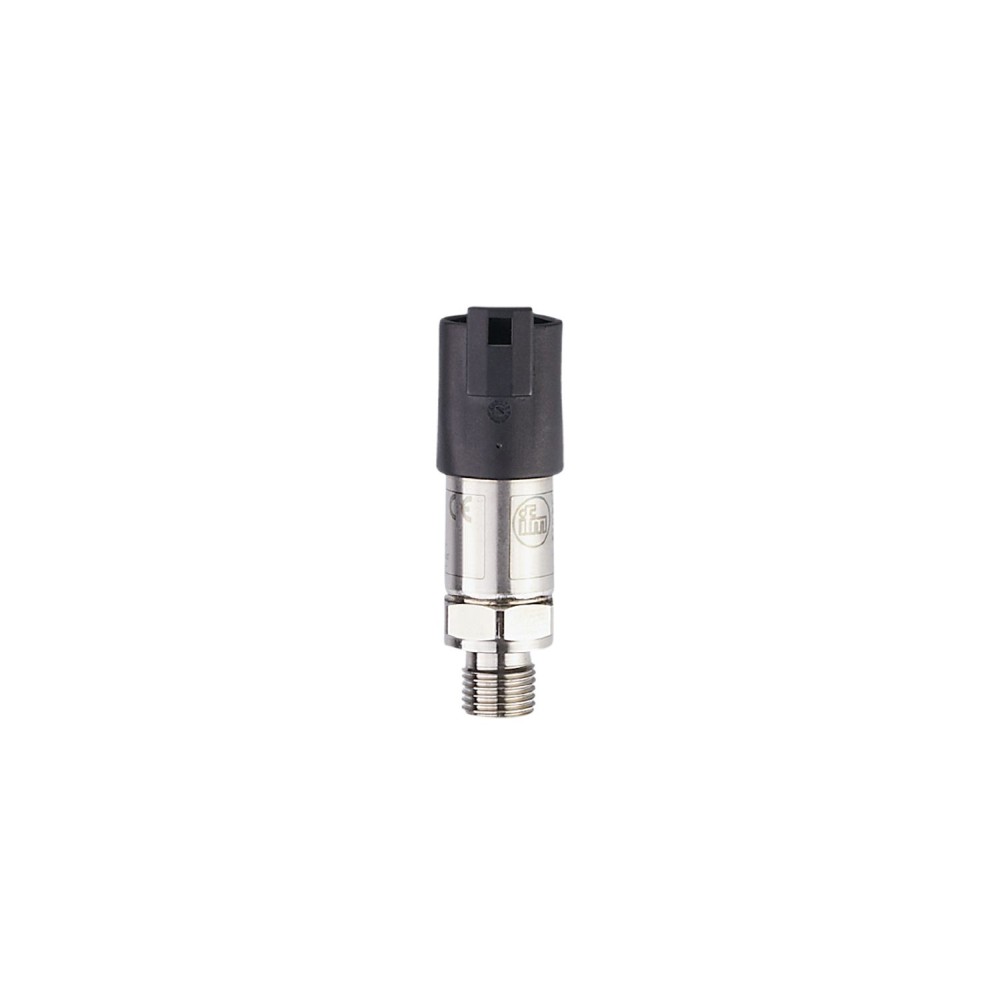

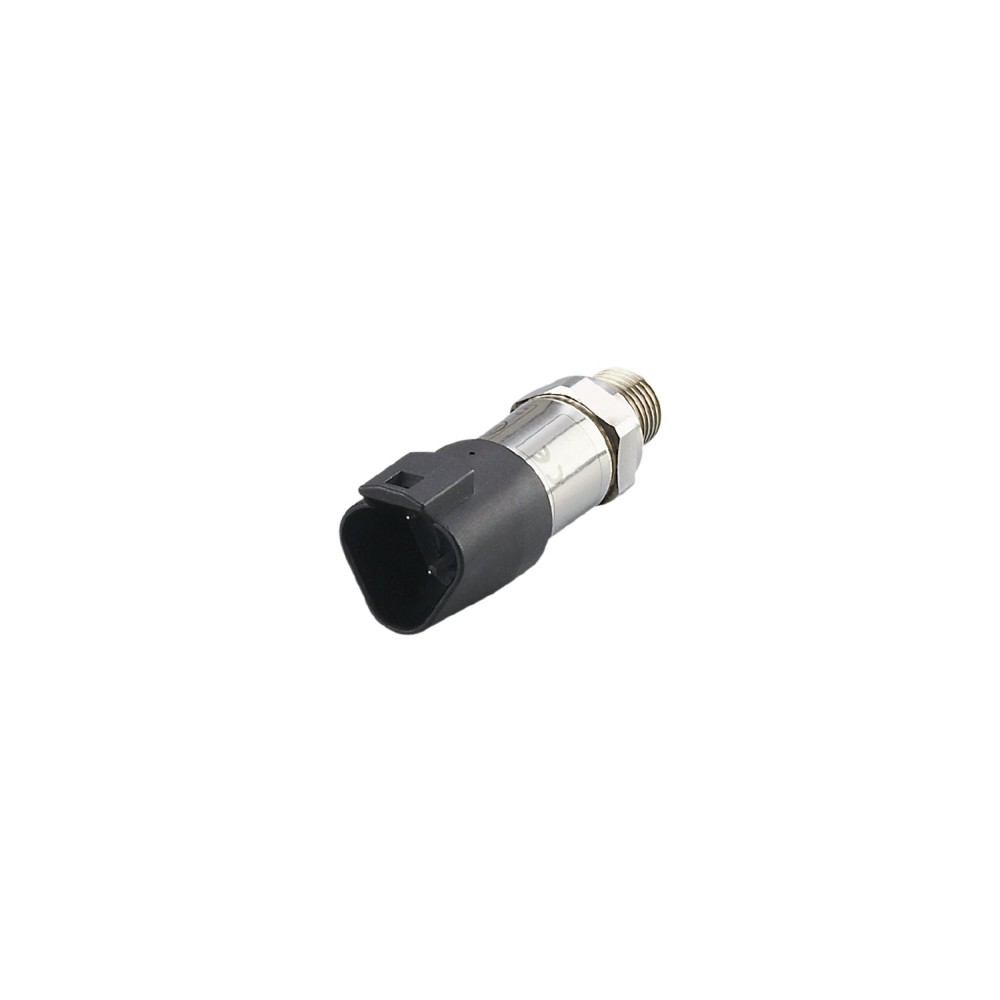

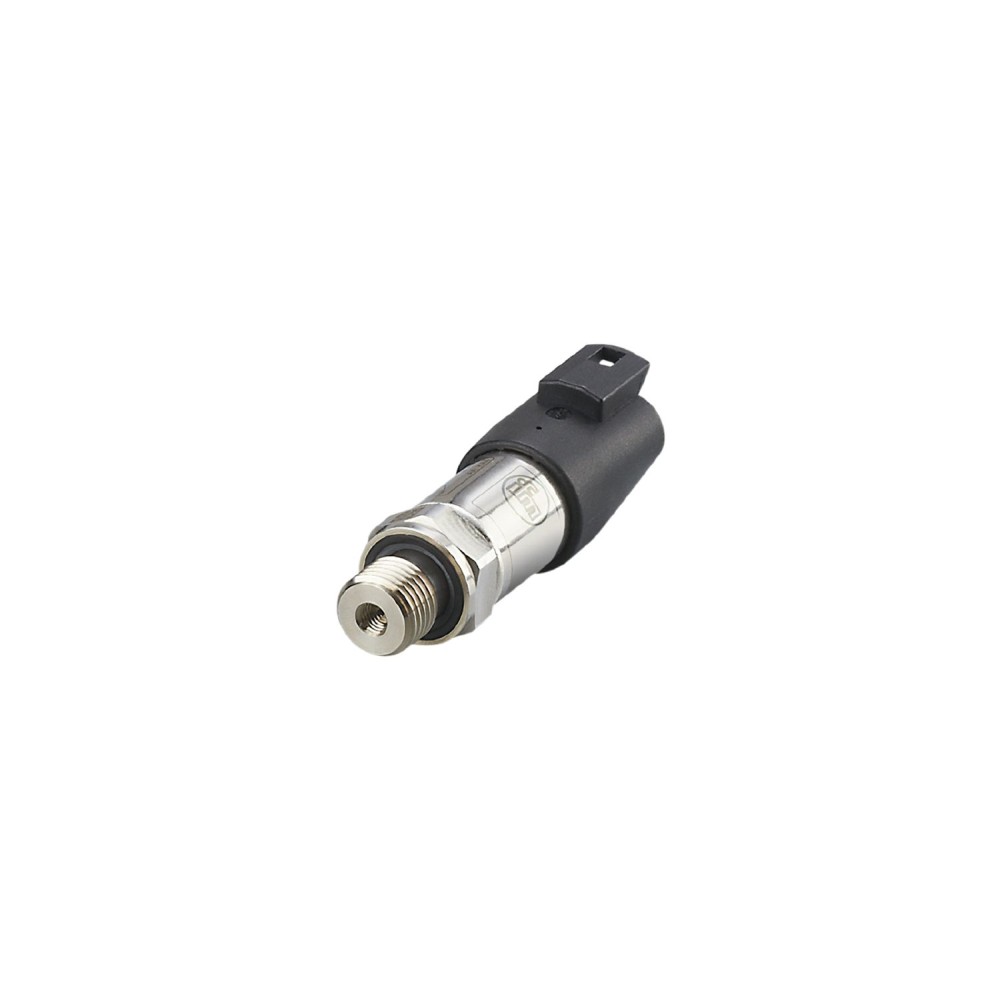

Датчик давления IFM PT-010-SEG14-A-ZVG/DE PT5704

Код товара: 189796

IFM Производитель

17 737 ₽

Быстрый заказ

Характеристики

Код производителяPT5704

АртикулPT5704

Код производителяPT-010-SEG14-A-ZVG/DE

Все характеристики

IFM PT5704 дополнительные характеристики

Описание

Датчик давления IFM PT-010-SEG14-A-ZVG/DE PT5704

Датчик давления IFM PT-010-SEG14-A-ZVG/DE PT5704 предназначен для точного и надежного измерения относительного давления в системах мобильной техники и промышленном оборудовании. Устройство разработано для эксплуатации в сложных условиях, обеспечивая стабильность показаний и долгий срок службы.

Ключевые технические характеристики

Диапазон измерения: 0... 10 bar (0... 1 MPa)
Данный диапазон обеспечивает возможность применения датчика в большинстве гидравлических и пневматических систем, требующих мониторинга давления до 10 бар. Это позволяет охватить широкий спектр стандартных промышленных задач.

Выходной сигнал: Аналоговый 4... 20 мА
Стандартный токовый выход 4... 20 мА обеспечивает надежную передачу измеренных значений на большие расстояния. Такой тип сигнала минимизирует влияние электромагнитных помех, что критично для промышленных сред.

Степень защиты: IP 67 / IP 69K
Высокие степени защиты IP67 и IP69K гарантируют полную пыленепроницаемость, защиту от временного погружения в воду и устойчивость к струям воды под высоким давлением. Это делает датчик пригодным для использования в условиях, где оборудование подвергается частой мойке или воздействию агрессивных сред.

Материалы: Нержавеющая сталь (630/1. 4542/17-4 PH) для смачиваемых частей
Использование высококачественной нержавеющей стали для частей, контактирующих с измеряемой средой, обеспечивает высокую коррозионную стойкость и химическую совместимость с широким спектром жидкостей и газов. Это продлевает срок службы датчика и обеспечивает стабильность его характеристик.

Электрическое подключение: Разъем DEUTSCH (DT04-3P)
Применение специализированного разъема DEUTSCH (DT04-3P) обеспечивает быстрое, надежное и виброустойчивое подключение к бортовым системам, что особенно важно для мобильной техники.

Преимущества

Высокая надежность и долговечность:Прочный корпус из нержавеющей стали в сочетании со степенями защиты IP67/IP69K обеспечивает устойчивость к механическим воздействиям, вибрации, ударам и агрессивным средам.
Оптимальная интеграция в системы:Стандартный аналоговый выход 4... 20 мА и специализированный разъем DEUTSCH упрощают подключение к контроллерам и системам сбора данных, особенно в мобильной технике.
Стабильность и точность измерений:Датчик обладает высокой повторяемостью и низкой погрешностью линейности, что гарантирует точные и стабильные показания давления на протяжении всего срока эксплуатации.

Характеристики Датчик давления IFM PT-010-SEG14-A-ZVG/DE PT5704

Основные характеристики

MTTF[лет]	700
Аналоговый выход	4...20 мА
Артикул	PT5704
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	61.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...10 bar0...145 psi0...1000 kPa0...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-010-SEG14-A-ZVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA, @8V = 0 Ω, @12V max. 200 Ω, @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	25 бар 360 фунтов на кв. дюйм 2,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъем: 1 разъем DEUTSCH (DT04-3P)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
