Датчик давления IFM PT-100-SEG14-A-ZVG/DE PT5702

Код товара: 189793

IFM Производитель

17 737 ₽

Быстрый заказ

Характеристики

Код производителяPT5702

АртикулPT5702

Код производителяPT-100-SEG14-A-ZVG/DE

Все характеристики

IFM PT5702 дополнительные характеристики

Описание

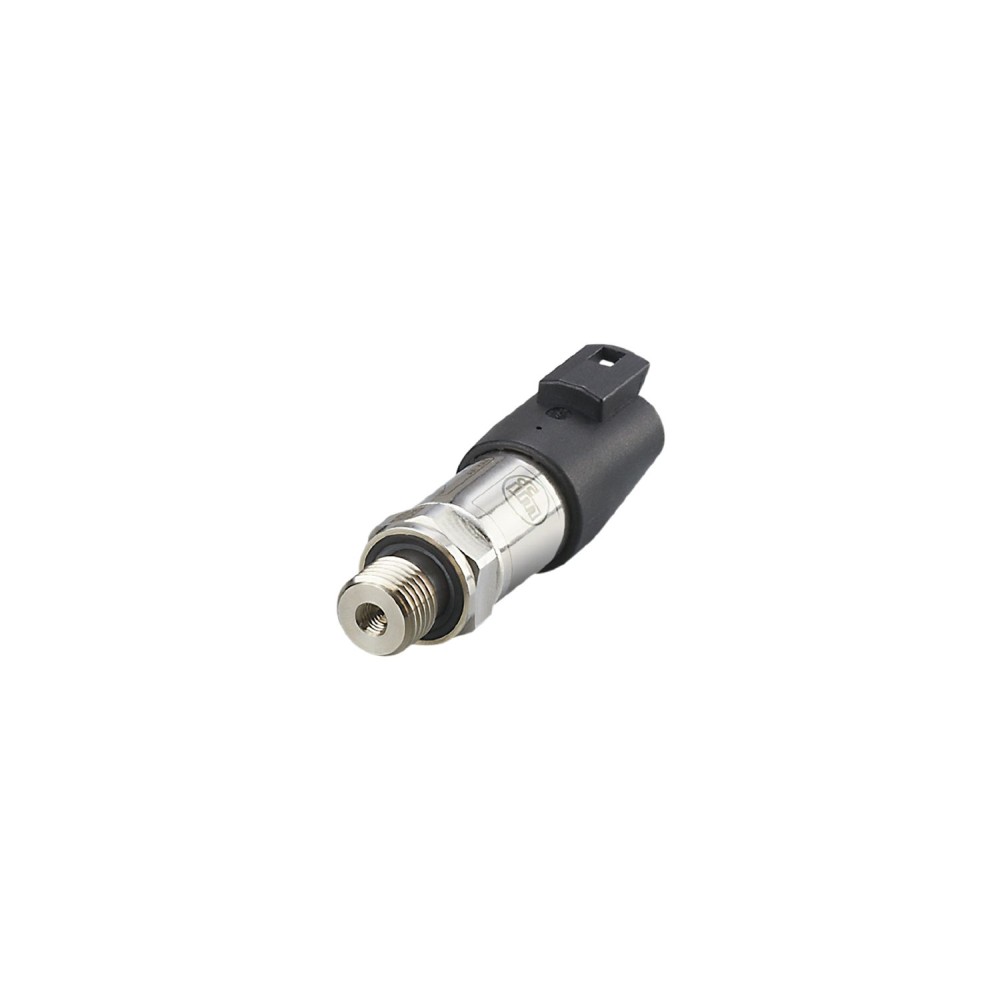

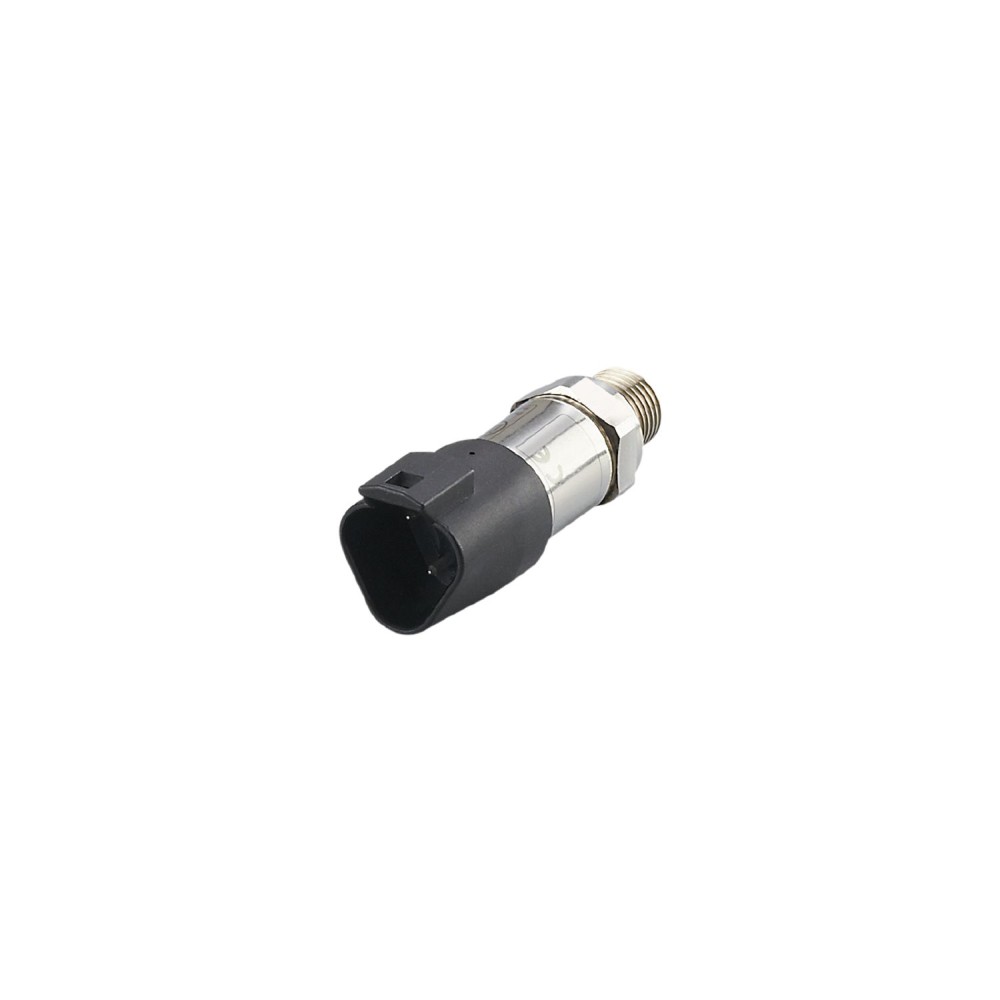

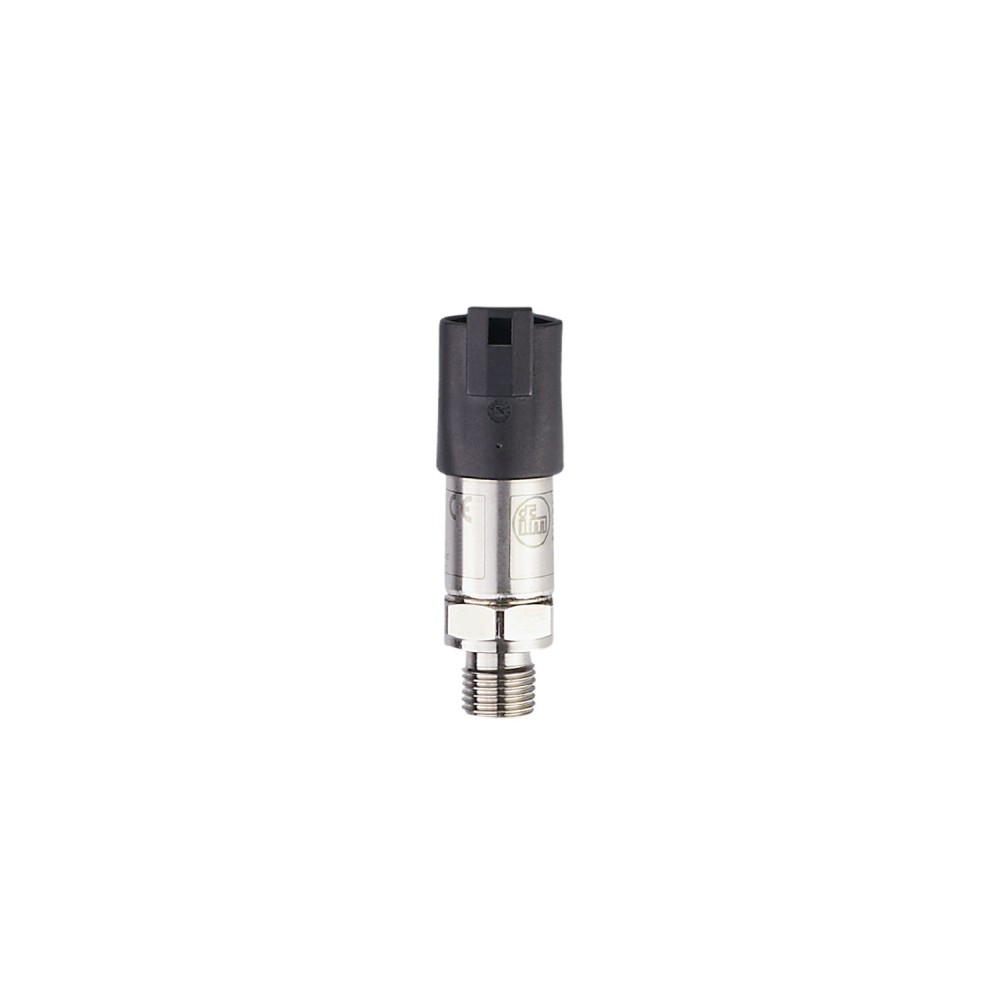

Датчик давления IFM PT-100-SEG14-A-ZVG/DE PT5702

Датчик давления IFM PT-100-SEG14-A-ZVG/DE PT5702 предназначен для точного и надежного определения давления в системах мобильной техники и промышленных установках. Устройство отличается высокой устойчивостью к внешним воздействиям и обеспечивает стабильные показатели в течение длительного времени.

Ключевые характеристики

Диапазон измерения: Датчик обеспечивает измерение давления в диапазоне от 0 до 100 бар (0... 1450 psi, 0... 10 МПа). Это позволяет применять его в широком спектре задач, требующих контроля среднего и высокого давления в различных средах.
Аналоговый выход: Для передачи измеряемых значений используется стандартный аналоговый выход 4... 20 мА. Такой тип сигнала обеспечивает высокую помехоустойчивость и совместимость с большинством промышленных систем управления и автоматизации.
Степень защиты: Корпус датчика соответствует классам защиты IP 67 и IP 69К. Это гарантирует полную защиту от пыли, временного погружения в воду и высокотемпературной струи воды под давлением, что критически важно для эксплуатации в суровых условиях, включая мобильную технику и влажные производственные среды.
Материалы конструкции: Детали, контактирующие со средой, выполнены из нержавеющей стали (630/1. 4542/17-4 PH). Выбор данного материала обеспечивает высокую коррозионную стойкость и химическую совместимость с жидкими или газообразными средами, продлевая срок службы датчика.
Технологическое соединение: Подключение к процессу осуществляется посредством резьбового соединения G 1/4 наружная резьба (DIN EN ISO 1179-2). Данный стандарт обеспечивает простоту и надежность монтажа в стандартные системы.

Преимущества

Высокая надежность и долговечность: Прочный корпус из нержавеющей стали, а также высокая ударопрочность (500 g) и вибростойкость (20 g) согласно DIN EN 60068-2-27 и DIN EN 60068-2-6 соответственно, обеспечивают стабильную работу датчика в условиях интенсивных механических нагрузок.
Точность и стабильность измерений: Датчик характеризуется высокой повторяемостью (< ± 0, 05 % от диапазона) и низкой погрешностью линейности (< ± 0, 25 % от диапазона BFSL), что гарантирует точность показаний и долговременную стабильность результатов.
Простота интеграции: Компактный корпус и разъем DEUTSCH (DT04-3P) обеспечивают быструю и удобную установку, а также легкое подключение к бортовым или промышленным системам, что сокращает время на монтаж и обслуживание.

Характеристики Датчик давления IFM PT-100-SEG14-A-ZVG/DE PT5702

Основные характеристики

MTTF[лет]	700
Аналоговый выход	4...20 мА
Артикул	PT5702
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	61.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-100-SEG14-A-ZVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA, @8V = 0 Ω, @12V max. 200 Ω, @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	250 бар 3625 фунтов на кв. дюйм 25 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъем: 1 разъем DEUTSCH (DT04-3P)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
