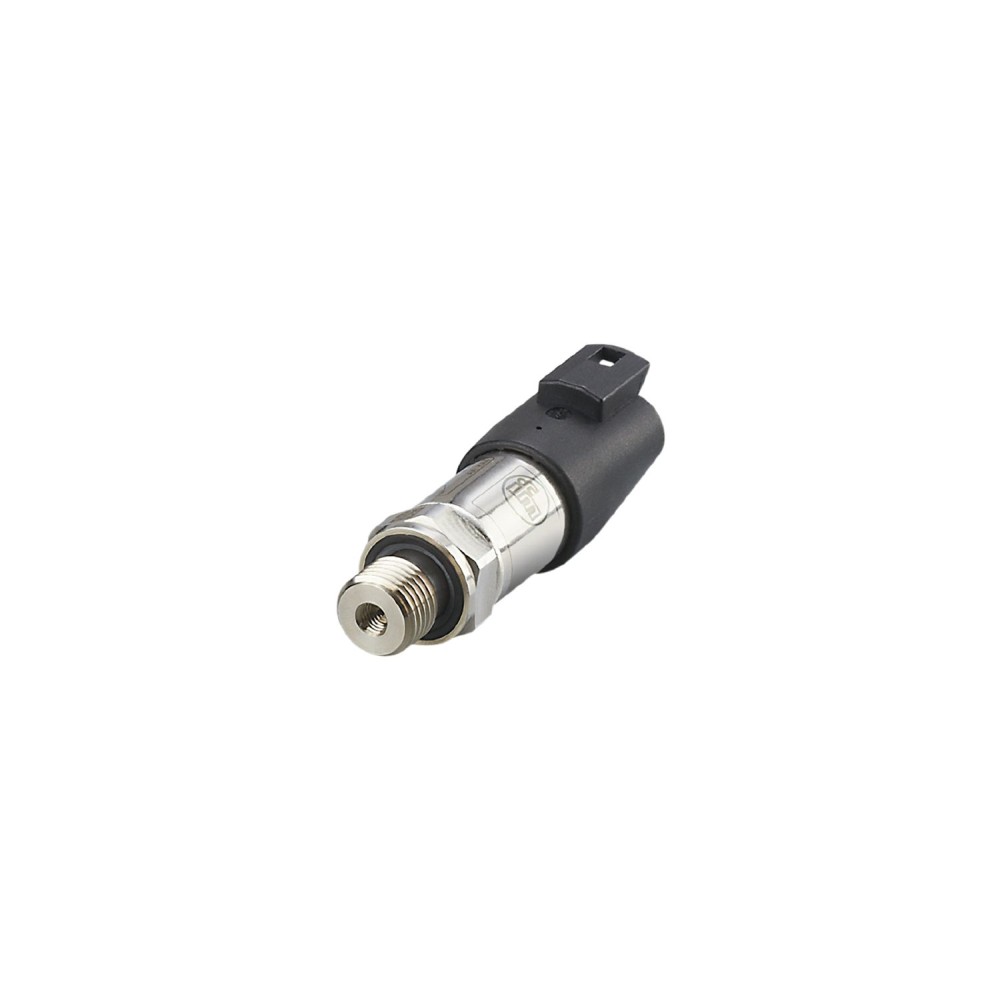

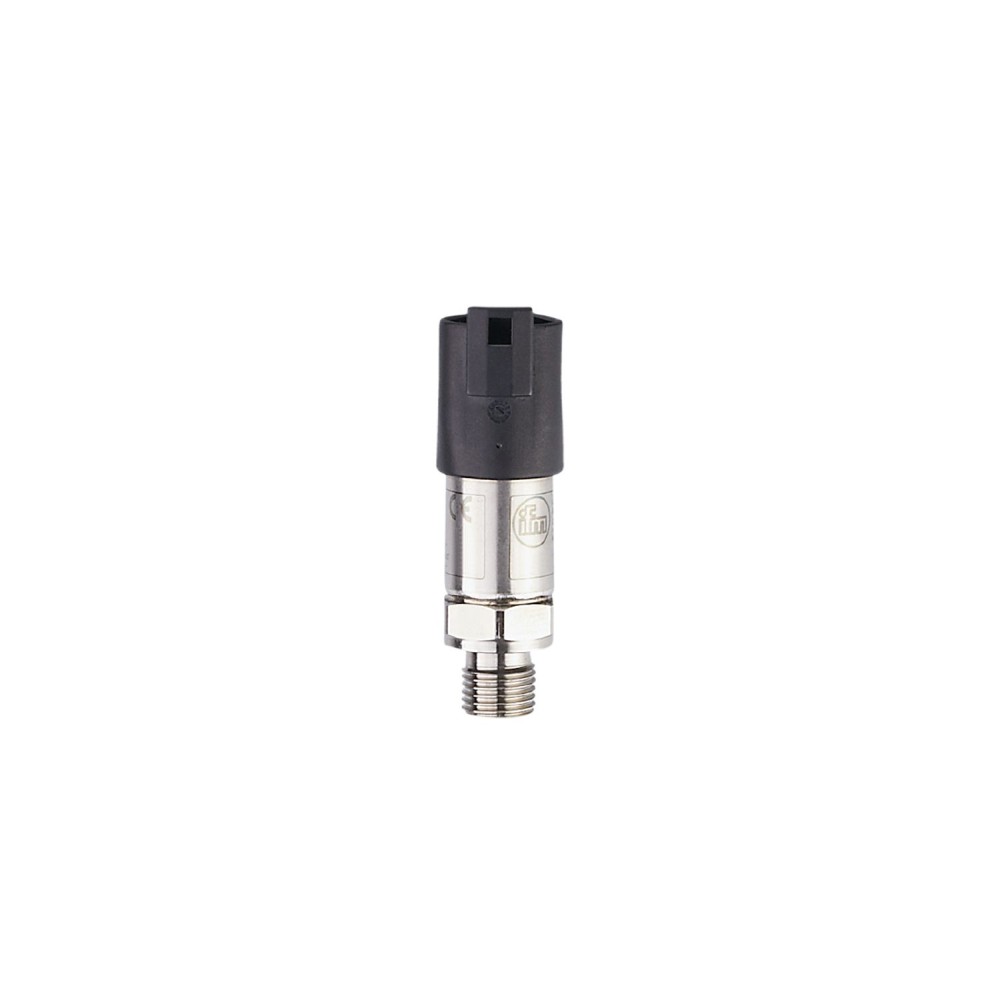

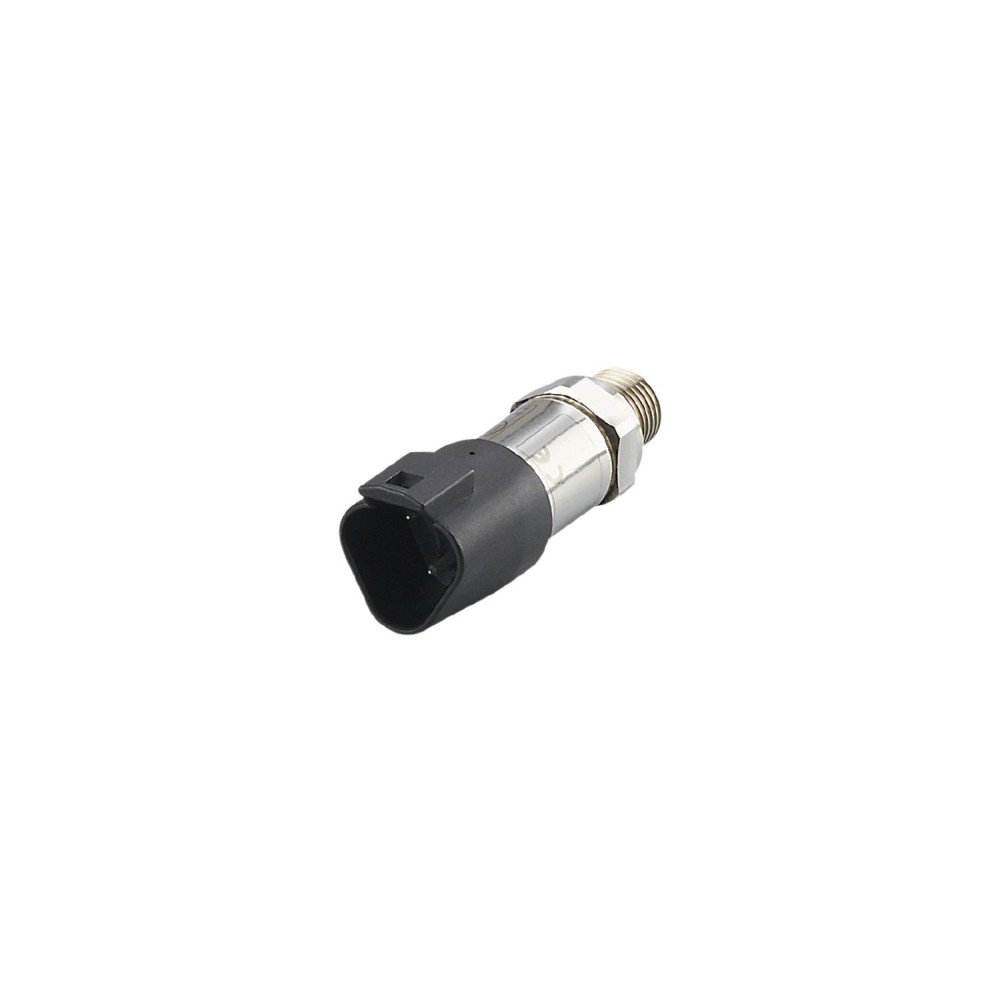

Датчик давления IFM PT-250-SEG14-A-ZVG/DE PT5701

Код товара: 189792

IFM Производитель

17 738 ₽

Быстрый заказ

Характеристики

Код производителяPT5701

АртикулPT5701

Код производителяPT-250-SEG14-A-ZVG/DE

Все характеристики

IFM PT5701 дополнительные характеристики

Описание

Датчик давления IFM PT-250-SEG14-A-ZVG/DE PT5701

Датчик давления IFM PT-250-SEG14-A-ZVG/DE PT5701 предназначен для точного и надежного измерения давления в системах мобильной техники. Устройство обеспечивает стабильную работу в сложных условиях эксплуатации благодаря своей конструкции и техническим параметрам.

Ключевые характеристики

Диапазон измерения:0... 250 bar. Этот диапазон позволяет применять датчик в широком спектре гидравлических и пневматических систем, где требуется контроль высокого давления.

Выходной сигнал:Аналоговый 4... 20 мА. Стандартный токовый сигнал обеспечивает высокую помехоустойчивость и совместимость с большинством промышленных систем управления и автоматизации.

Защита и устойчивость к внешним воздействиям:Класс защиты IP 67 и IP 69K гарантирует полную защиту от пыли и временного погружения в воду, а также от воздействия струй воды под высоким давлением. Высокая ударопрочность до 500 g (1 ms) и виброустойчивость до 20 g (10... 2000 Hz) обеспечивают надежность в условиях значительных механических нагрузок, характерных для мобильной техники.

Электрическое соединение:Разъем DEUTSCH (DT04-3P). Использование разъема DEUTSCH обеспечивает быстрое, надежное и герметичное электрическое подключение, что критически важно для эксплуатации в агрессивных средах и на движущихся объектах.

Точность и долговременная стабильность:Показатели повторяемости менее ± 0, 05% диапазона, отклонения линейности менее ± 0, 25% (BFSL) и долгосрочной стабильности менее ± 0, 1% диапазона (за 6 месяцев) гарантируют высокую точность измерений и сохранение метрологических характеристик на протяжении длительного времени эксплуатации.

Преимущества

Надежность в тяжелых условиях:Прочный корпус из нержавеющей стали в сочетании с высокой ударопрочностью, виброустойчивостью и классами защиты IP 67/IP 69K обеспечивает бесперебойную работу датчика в самых экстремальных промышленных и мобильных условиях.
Высокая точность измерений:Отличные показатели повторяемости, линейности и долгосрочной стабильности гарантируют точные и предсказуемые результаты измерений, что важно для прецизионного контроля и управления процессами.
Простая и безопасная интеграция:Применение стандартного аналогового выхода 4... 20 мА и специализированного разъема DEUTSCH упрощает интеграцию датчика в существующие системы и обеспечивает надежное электрическое соединение.

Характеристики Датчик давления IFM PT-250-SEG14-A-ZVG/DE PT5701

Основные характеристики

MTTF[лет]	700
Аналоговый выход	4...20 мА
Артикул	PT5701
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	62.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71.5
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...250 bar0...3625 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-250-SEG14-A-ZVG/DE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA, @8V = 0 Ω, @12V max. 200 Ω, @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	1200 bar17400 psi120 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	625 bar9060 psi62.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъем: 1 разъем DEUTSCH (DT04-3P)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
