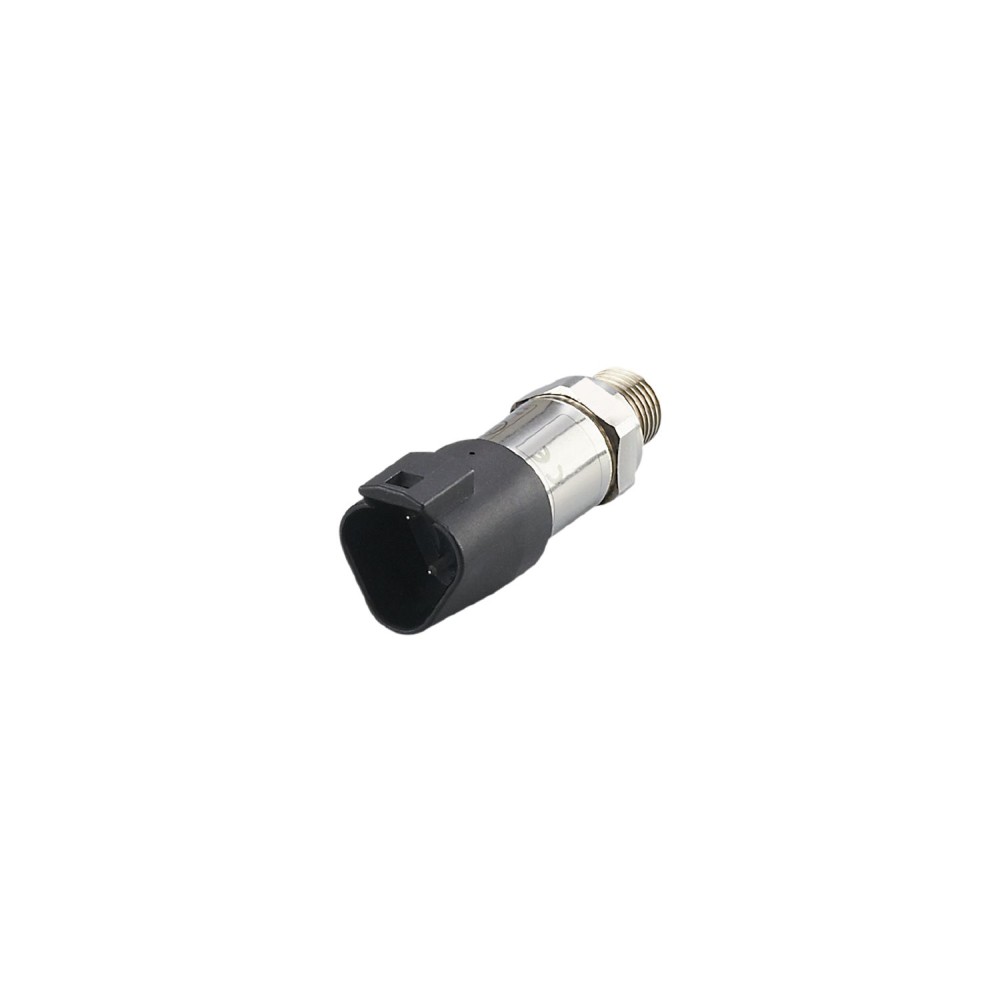

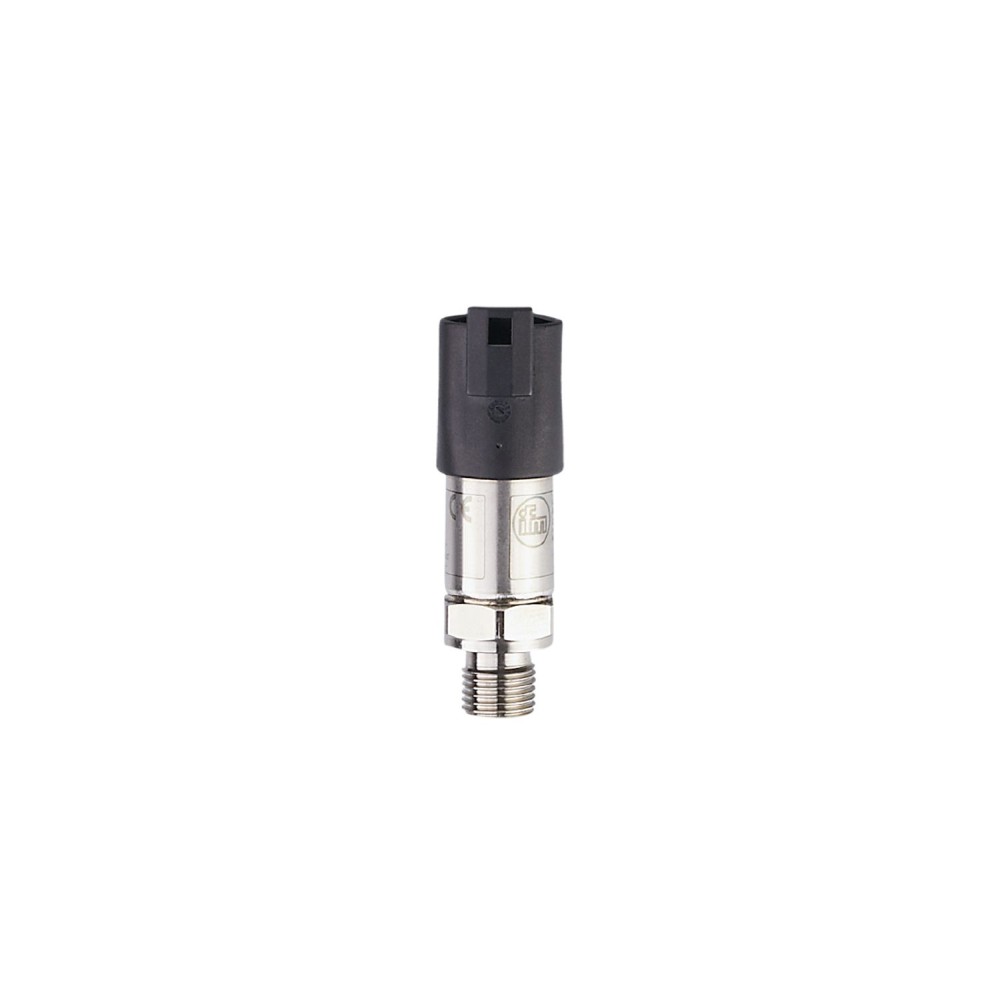

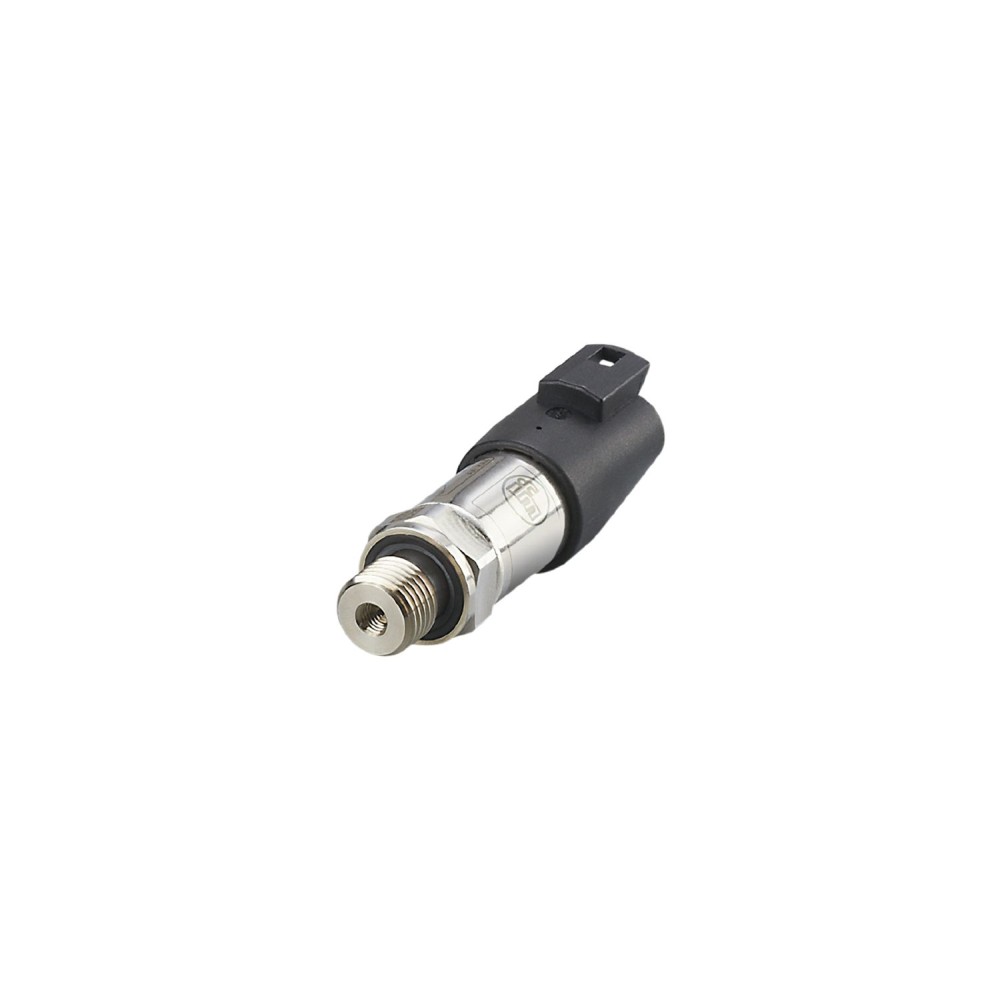

Датчик давления IFM PT-400-SEG14-A-ZVG/DE PT5700

Датчик давления IFM PT-400-SEG14-A-ZVG/DE PT5700 предназначен для надежного мониторинга давления в системах мобильной техники. Устройство характеризуется прочной конструкцией и высокой точностью измерений, что обеспечивает стабильную работу в сложных условиях эксплуатации.

Основные характеристики

Датчик IFM PT5700 обладает рядом ключевых технических параметров, определяющих его функциональность и применимость.

Диапазон измерения и тип давления

Датчик обеспечивает измерение относительного давления в диапазоне от 0 до 400 bar (0... 5800 psi, 0... 40 MPa). Этот широкий диапазон позволяет применять устройство для контроля давления в различных гидравлических и пневматических системах мобильного оборудования, где требуется точное определение высоких значений давления.

Устойчивость к внешним воздействиям

Корпус датчика выполнен из нержавеющей стали (630/1. 4542/17-4 PH), что обеспечивает высокую коррозионную стойкость. Устройство имеет степени защиты IP 67 и IP 69K, что гарантирует защиту от пыли и влаги даже при мойке под высоким давлением. Заявленная ударопрочность составляет 500 g (1 ms) по DIN EN 60068-2-27, а вибростойкость — 20 g (10... 2000 Hz) по DIN EN 60068-2-6. Эти параметры подтверждают высокую механическую устойчивость к ударным и вибрационным нагрузкам, что критически важно для эксплуатации в условиях мобильной техники.

Электрический интерфейс

Датчик оснащен аналоговым выходом 4... 20 мА, что является стандартным решением для промышленных систем автоматизации и обеспечивает совместимость с большинством контроллеров и измерительных приборов. Электрическое подключение осуществляется посредством разъема DEUTSCH (DT04-3P), который обеспечивает надежное и быстрое соединение, а также защиту от обратной полярности и короткого замыкания. Рабочее напряжение составляет 8... 32 В DC, что соответствует бортовым сетям мобильной техники.

Точность и долговечность

Датчик характеризуется высокой повторяемостью показаний, составляющей менее ± 0, 05% от диапазона измерения, а также низкой погрешностью линейности < ± 0, 25% (BFSL). Долгосрочная стабильность устройства составляет менее ± 0, 1% от диапазона за 6 месяцев. Минимальное количество циклов давления достигает 60 миллионов при 1, 2-кратном номинальном давлении, что свидетельствует о высокой надежности и продолжительном сроке службы в условиях динамических нагрузок.

Преимущества

• Высокая механическая прочность:Сочетание корпуса из нержавеющей стали, степеней защиты IP 67/IP 69K и устойчивости к ударам и вибрациям обеспечивает надежную работу датчика в экстремальных условиях эксплуатации мобильной техники.
• Точность и стабильность измерений:Низкая погрешность линейности, высокая повторяемость и долговременная стабильность гарантируют получение достоверных данных о давлении на протяжении всего срока службы.
• Простота интеграции:Стандартный аналоговый выход 4... 20 мА и специализированный разъем DEUTSCH упрощают подключение датчика к бортовым системам и системам управления.
