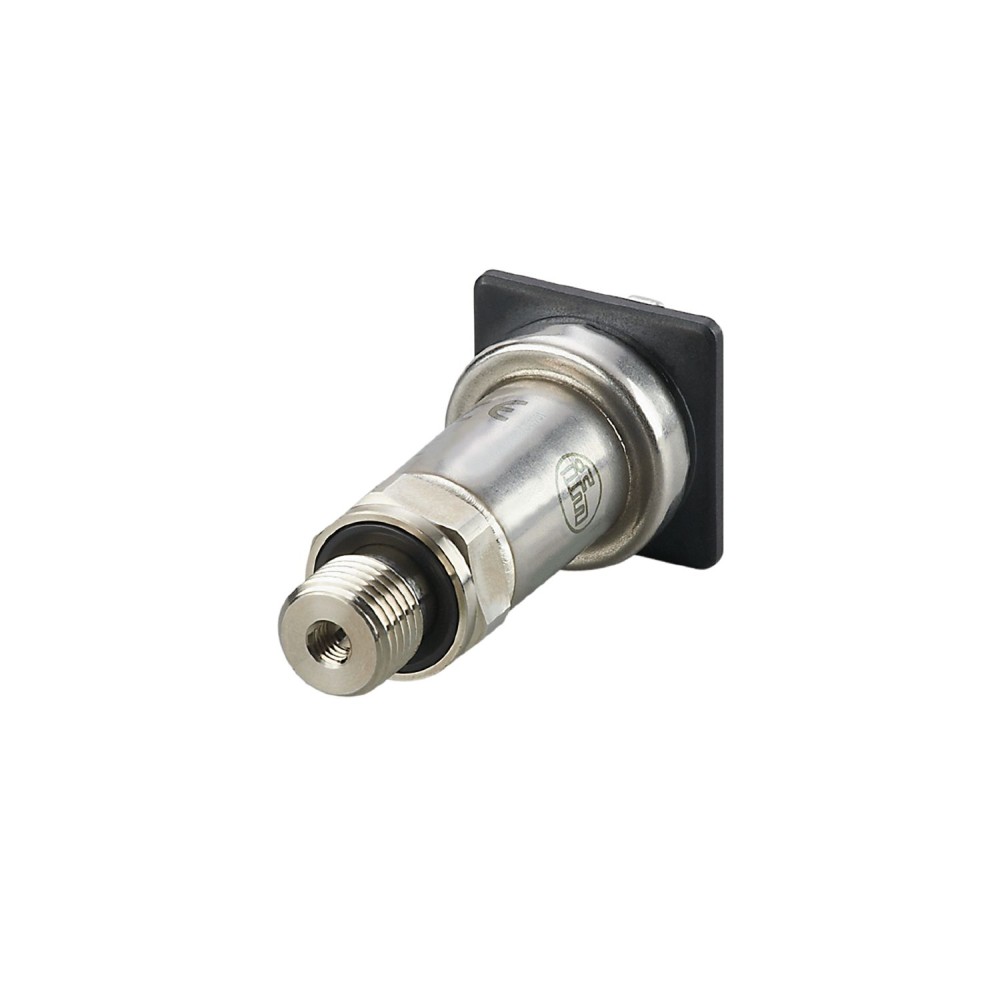

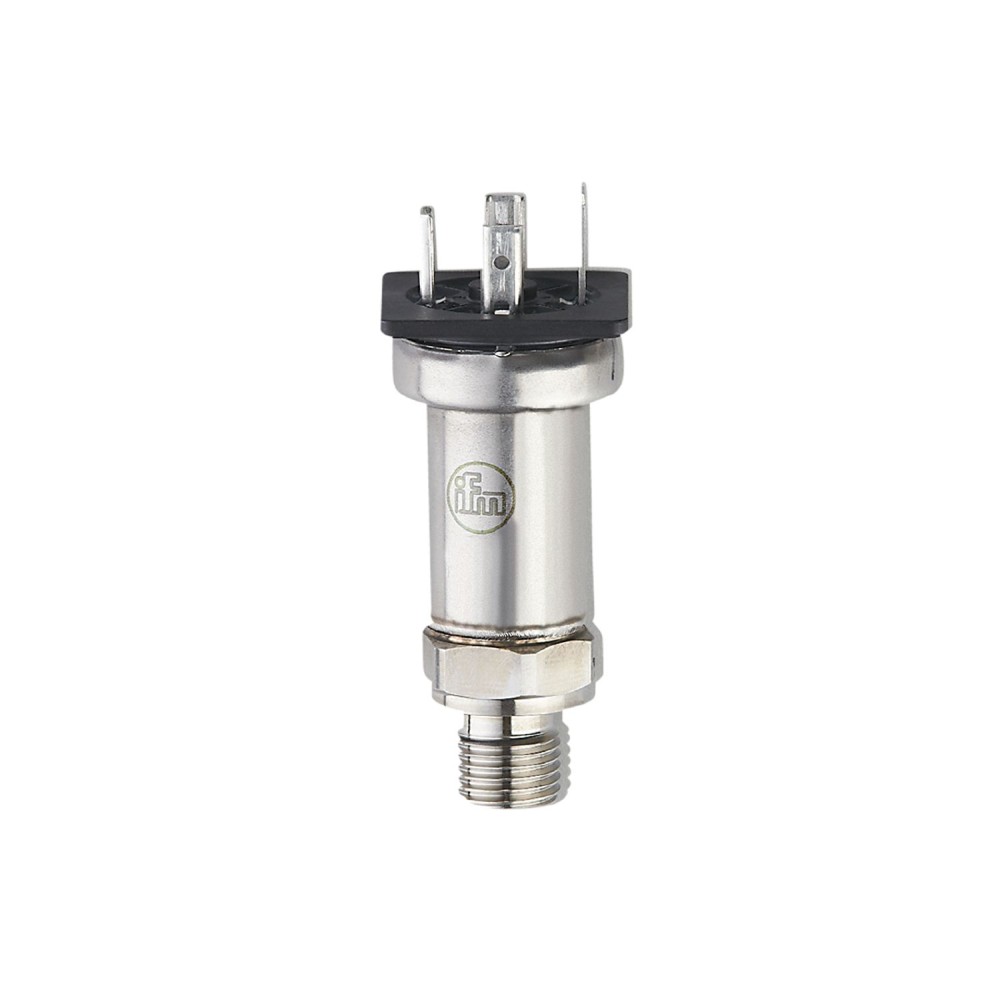

Датчик давления IFM PT-600-SEG14-A-ZVG/VE PT5060

Код товара: 189789

IFM Производитель

16 765 ₽

Быстрый заказ

Характеристики

Код производителяPT5060

АртикулPT5060

Код производителяPT-600-SEG14-A-ZVG/VE

Все характеристики

IFM PT5060 дополнительные характеристики

Описание

Датчик давления IFM PT-600-SEG14-A-ZVG/VE PT5060

Датчик давления IFM PT-600-SEG14-A-ZVG/VE PT5060 предназначен для точного и надежного измерения давления в различных промышленных и мобильных системах. Устройство обеспечивает стабильную работу в сложных условиях эксплуатации благодаря своей конструкции и техническим характеристикам.

Ключевые технические характеристики

Диапазон измерения давления:Датчик измеряет давление в диапазоне от 0 до 600 бар. Этот широкий диапазон позволяет применять его в системах с высоким давлением, обеспечивая универсальность использования в различных промышленных процессах.
Тип выходного сигнала:Устройство оснащено аналоговым выходом 4... 20 мА. Стандартный токовый сигнал обеспечивает высокую помехоустойчивость и совместимость с большинством промышленных систем управления и автоматизации.
Точность и повторяемость:Отклонение линейности составляет менее ± 0, 1% (BFSL), а повторяемость — менее ± 0, 05% от диапазона. Эти параметры гарантируют высокую точность измерений и стабильность показаний в течение длительного времени, что критично для прецизионных систем.
Устойчивость к внешним условиям:Датчик имеет степень защиты IP 67, что обеспечивает защиту от пыли и временного погружения в воду. Высокие показатели ударопрочности (500 g при 1 мс) и виброустойчивости (20 g в диапазоне 10... 2000 Гц) позволяют использовать его в условиях значительных механических нагрузок.
Долговечность:Заявленный срок службы составляет более 60 миллионов циклов изменения давления. Это обеспечивает длительную и бесперебойную эксплуатацию устройства, снижая затраты на обслуживание и замену.

Преимущества

Высокая точность и стабильность измерений:Низкая погрешность линейности и высокая повторяемость обеспечивают надежный контроль технологических процессов, где требуется прецизионное измерение давления.
Надежность и долговечность в агрессивных промышленных условиях:Прочный корпус из нержавеющей стали, степень защиты IP 67, а также устойчивость к ударам и вибрациям гарантируют стабильную работу датчика в тяжелых производственных средах.
Универсальность применения:Широкий диапазон измерения и стандартный аналоговый выход 4... 20 мА делают этот датчик совместимым с разнообразными промышленными системами и задачами.

Характеристики Датчик давления IFM PT-600-SEG14-A-ZVG/VE PT5060

Основные характеристики

MTTF[лет]	715
Аналоговый выход	4...20 мА
Артикул	PT5060
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	68
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...600 bar0...8700 psi0...60 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Модуль А, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-600-SEG14-A-ZVG/VE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA , @8V= 0 Ω , @12V max. 200 Ω: @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (303/1.4305)
Мин. разрывное давление	2500 bar36255 psi250 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	30...50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	1500 bar21755 psi150 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Одобрение UL	Номер одобрения UL: J044 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...36 DC

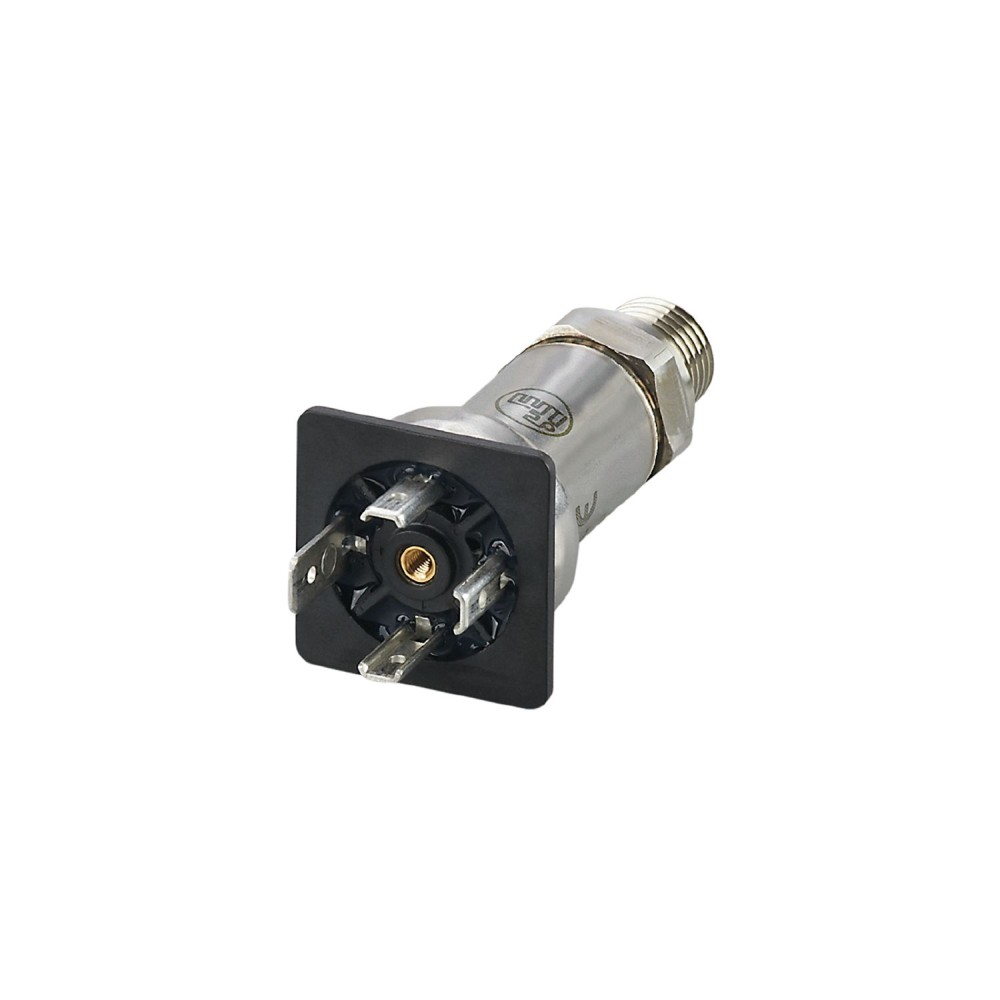

Связь	Разъем: 1 x заглушка клапана типа A DIN (EN175301-803-A)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует ECE R 10, ред. 5 (соответствует E1) DIN EN ISO 13766-1 : 2018 земляные и строительные машины DIN EN ISO 14982 : 2009 сельскохозяйственные и лесохозяйственные машины ISO 11452-2100 В/м ISO 7637-2 : 2011 импульс 1 Интенсивность испытания III. Состояние функции CISO 7637-2 : 2011 импульс 2 Интенсивность испытания IV. Состояние функции CD IN EN 61326-1
