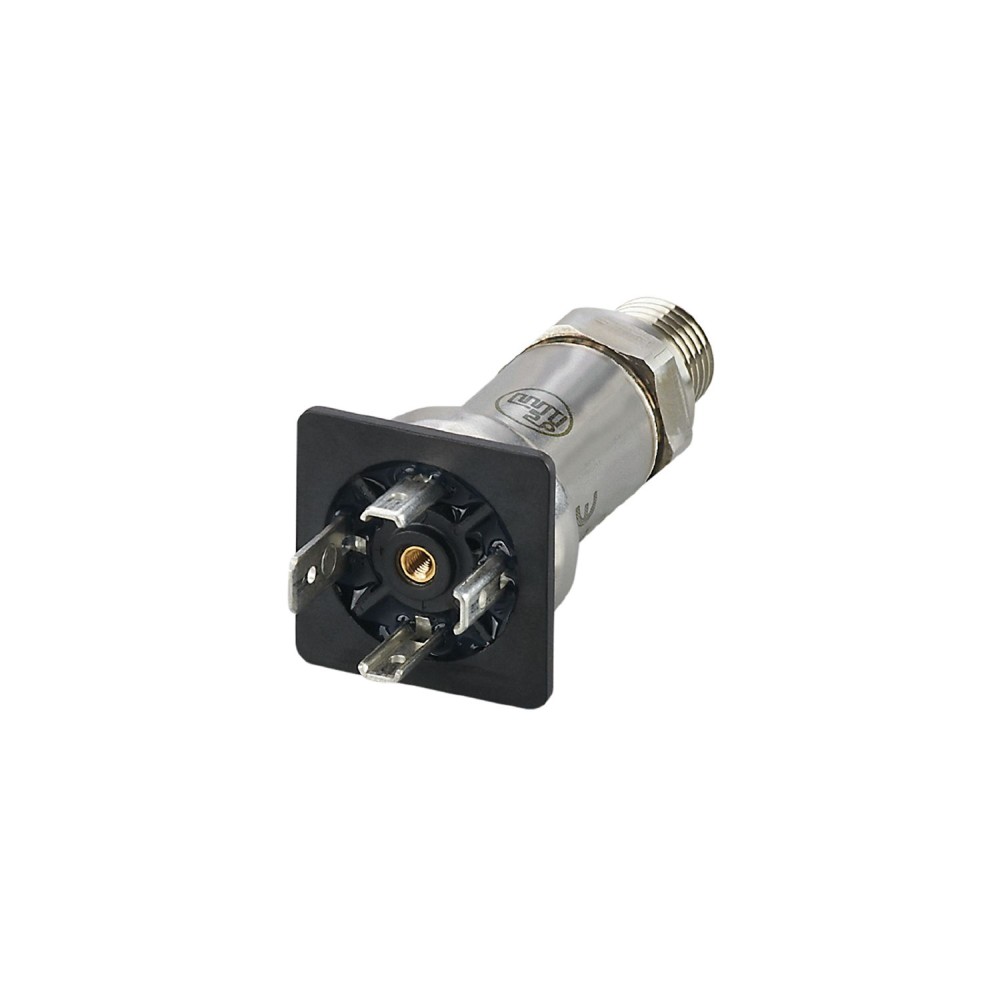

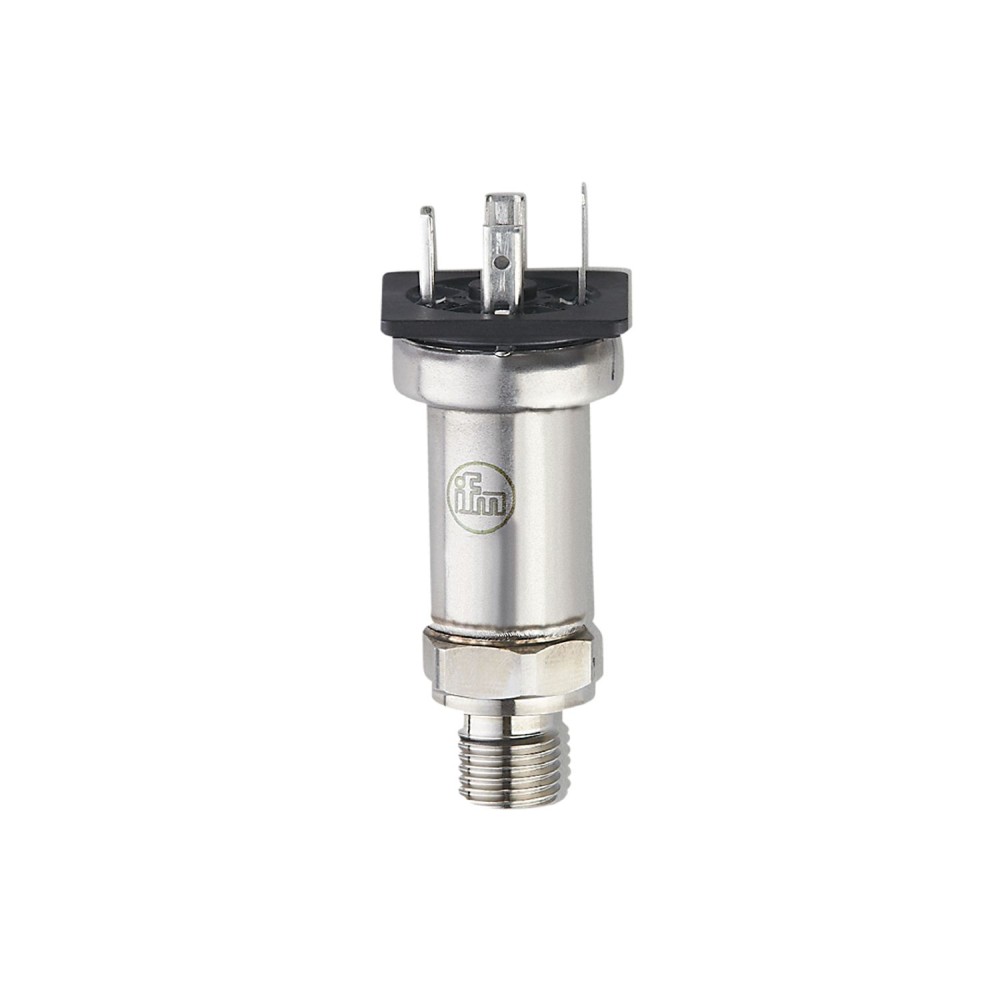

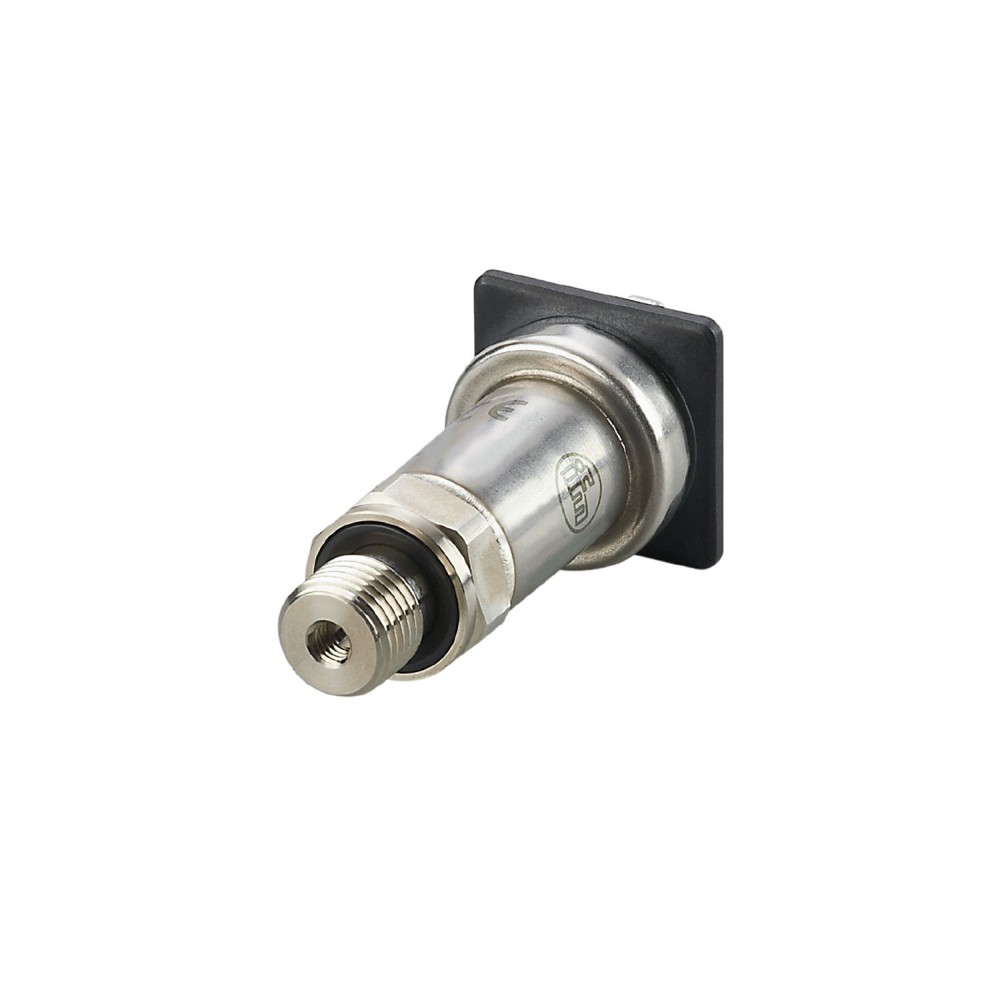

Датчик давления IFM PT-006-SEG14-A-ZVG/VE PT5015

Код товара: 189786

IFM Производитель

16 299 ₽

Быстрый заказ

Характеристики

Код производителяPT5015

АртикулPT5015

Код производителяPT-006-SEG14-A-ZVG/VE

Все характеристики

IFM PT5015 дополнительные характеристики

Описание

Датчик давления IFM PT-006-SEG14-A-ZVG/VE PT5015

Датчик давления IFM PT-006-SEG14-A-ZVG/VE PT5015 предназначен для надежного определения системного давления в промышленных и мобильных применениях. Устройство обеспечивает точные и стабильные измерения в условиях высоких нагрузок, ударов и вибраций.

Основные технические характеристики

Диапазон измерения и выходной сигнал:Датчик измеряет относительное давление в диапазоне от 0 до 6 бар. Аналоговый выходной сигнал 4... 20 мА обеспечивает стандартную интеграцию в промышленные системы управления и мониторинга.
Точность и повторяемость:Отклонение линейности составляет менее ± 0, 1 % (BFSL), а повторяемость — менее ± 0, 05 % (при колебаниях температуры менее 10 К). Эти параметры гарантируют высокую точность и стабильность измерений на протяжении всего срока службы прибора.
Конструкция и материалы:Корпус и смачиваемые части выполнены из нержавеющей стали (включая марки 630/1. 4542/17-4 PH и 316L/1. 4404), что обеспечивает высокую коррозионную стойкость и долговечность в агрессивных средах. Степень защиты IP 67 гарантирует надежную работу в условиях пыли и временного погружения. Технологическое соединение представляет собой резьбу G 1/4 наружная резьба (DIN EN ISO 1179-2).
Долговечность и надежность:Датчик рассчитан на срок службы более 60 миллионов циклов изменения давления. Высокая устойчивость к ударам (500 g согласно DIN EN 60068-2-27) и вибрации (20 g в диапазоне 10... 2000 Гц согласно DIN EN 60068-2-6) подтверждает его пригодность для эксплуатации в сложных промышленных условиях и мобильных установках.

Преимущества

Высокая точность измерений благодаря низкому отклонению линейности и отличной повторяемости.
Прочная конструкция из нержавеющей стали и степень защиты IP 67 обеспечивают надежность и долговечность в агрессивных средах.
Устойчивость к ударам и вибрации гарантирует стабильную работу в тяжелых промышленных и мобильных применениях.

Характеристики Датчик давления IFM PT-006-SEG14-A-ZVG/VE PT5015

Основные характеристики

MTTF[лет]	715
Аналоговый выход	4...20 мА
Артикул	PT5015
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	67
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...6 bar0...87 psi0...600 kPa0...0.6 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-006-SEG14-A-ZVG/VE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA , @8V= 0 Ω , @12V max. 200 Ω: @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (303/1.4305)
Мин. разрывное давление	200 бар 2900 фунтов на кв. дюйм 20 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	15 бар 215 фунтов на кв. дюйм 1,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Одобрение UL	Номер одобрения UL: J032 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...36 DC
Связь	Разъем: 1 x заглушка клапана типа A DIN (EN175301-803-A)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует ECE R 10, ред. 5 (соответствует E1) DIN EN ISO 13766-1 : 2018 земляные и строительные машины DIN EN ISO 14982 : 2009 сельскохозяйственные и лесохозяйственные машины ISO 11452-2100 В/м ISO 7637-2 : 2011 импульс 1 Интенсивность испытания III. Состояние функции CISO 7637-2 : 2011 импульс 2 Интенсивность испытания IV. Состояние функции CD IN EN 61326-1
