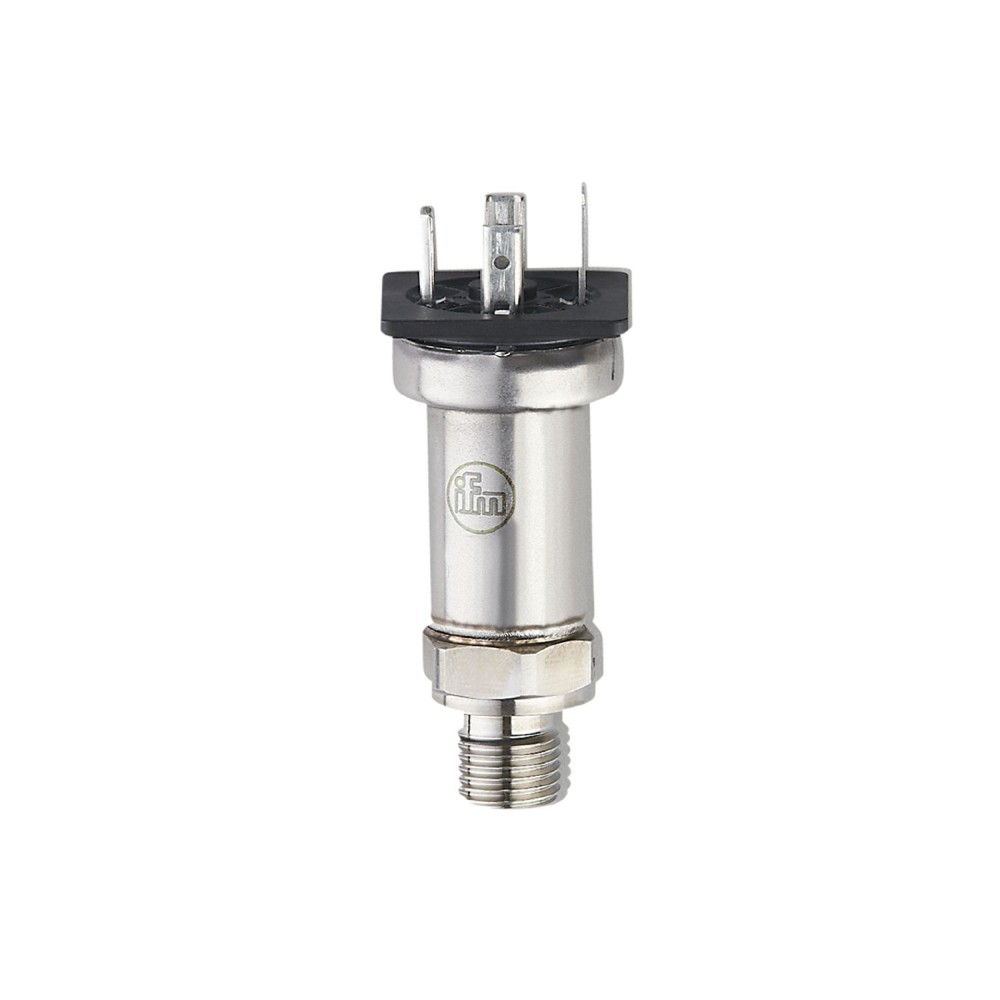

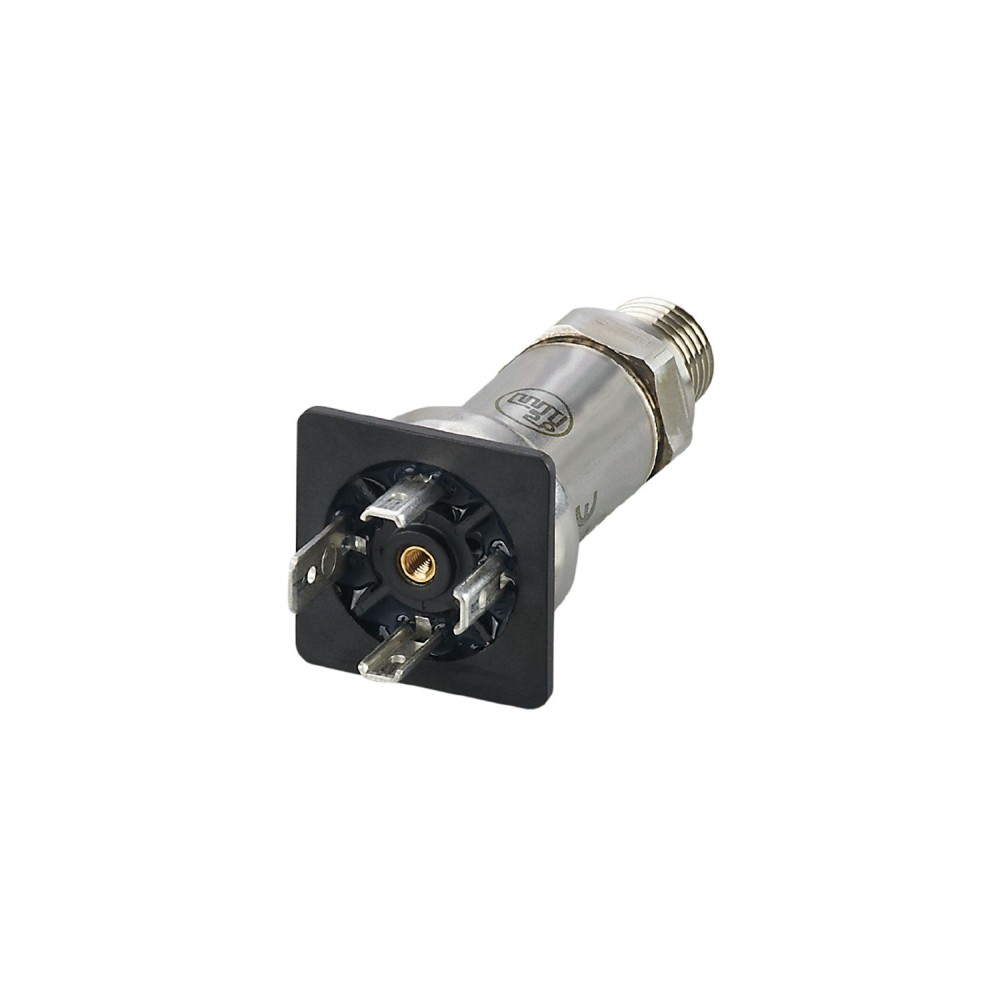

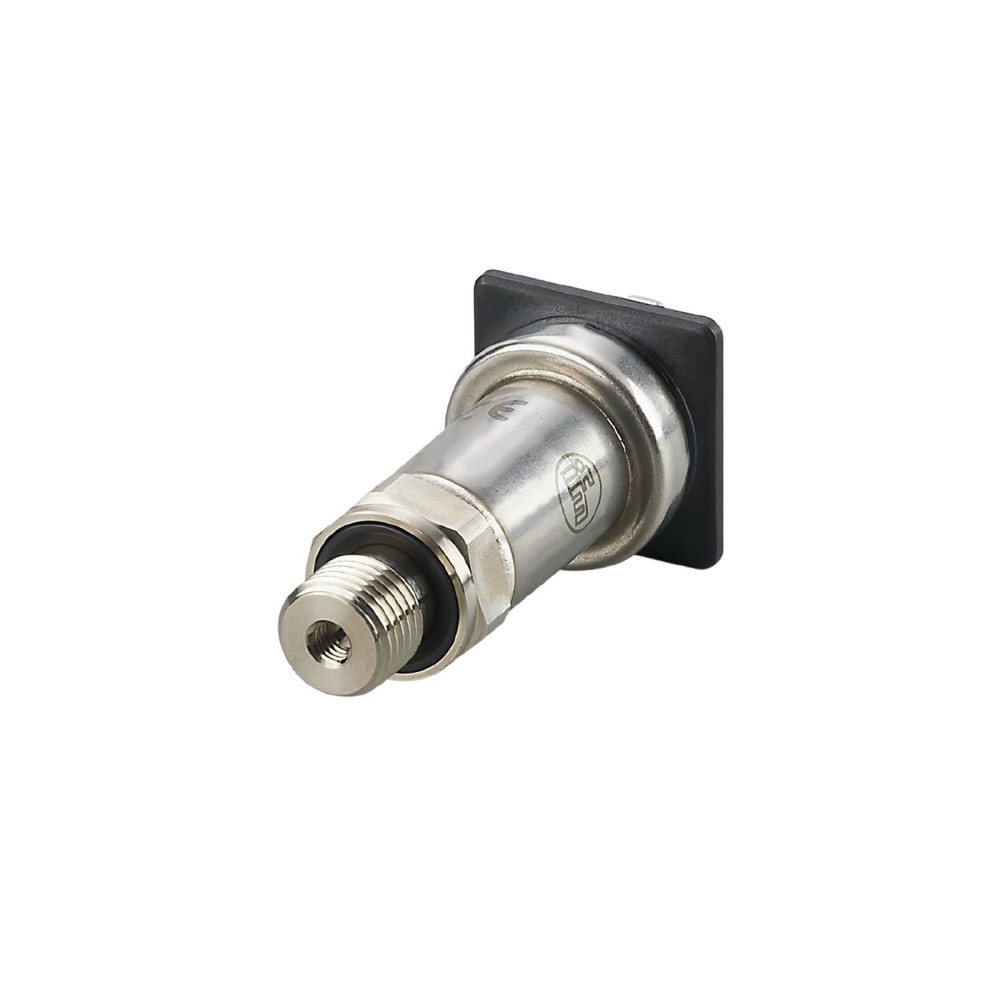

Датчик давления IFM PT-016-SEG14-A-ZVG/VE PT5014

Код товара: 189785

IFM Производитель

16 299 ₽

Быстрый заказ

Характеристики

Код производителяPT5014

АртикулPT5014

Код производителяPT-016-SEG14-A-ZVG/VE

Все характеристики

IFM PT5014 дополнительные характеристики

Описание

Датчик давления IFM PT-016-SEG14-A-ZVG/VE PT5014 предназначен для надежного определения давления в промышленных и мобильных системах. Модель характеризуется высокой устойчивостью к ударам и вибрации, а также отличной повторяемостью измерений и низкой погрешностью линейности.

Основные характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 16 бар (0... 1. 6 МПа).
Практическое значение:Этот диапазон позволяет использовать датчик в широком спектре промышленных процессов для контроля давления жидкостей и газов.

Выходной сигнал:Устройство оснащено аналоговым выходом 4... 20 мА.
Практическое значение:Стандартизированный токовый выход обеспечивает совместимость с большинством промышленных систем автоматизации и контроллеров, упрощая интеграцию и передачу данных.

Технологическое соединение:Датчик имеет резьбовое соединение G 1/4 наружная резьба (согласно DIN EN ISO 1179-2).
Практическое значение:Стандартное резьбовое соединение обеспечивает легкий и надежный монтаж в трубопроводные системы и технологическое оборудование.

Степень защиты и материалы:Модель обладает степенью защиты IP 67, а корпус и смачиваемые части выполнены из нержавеющей стали (смачиваемые части: 630/1. 4542/17-4 PH; 303/1. 4305; корпус: 316L/1. 4404).
Практическое значение:Высокая степень защиты от пыли и воды в сочетании с коррозионностойкими материалами гарантирует долговечность и стабильную работу датчика в агрессивных условиях эксплуатации и при контакте с различными средами.

Рабочий ресурс и стабильность:Заявленный срок службы составляет более 60 миллионов циклов изменения давления, а долгосрочная стабильность не превышает ± 0, 1 % от диапазона измерения за 6 месяцев.
Практическое значение:Длительный срок службы и высокая стабильность показаний минимизируют потребность в обслуживании и повторной калибровке, обеспечивая надежные измерения на протяжении всего периода эксплуатации.

Преимущества

Надежность в сложных условиях:Благодаря прочному корпусу из нержавеющей стали и степени защиты IP 67, датчик устойчив к механическим воздействиям, вибрации и воздействию окружающей среды.
Высокая точность и стабильность:Отличная повторяемость, низкая погрешность линейности и долгосрочная стабильность обеспечивают точные и надежные измерения давления на протяжении длительного времени.
Универсальность интеграции:Стандартный аналоговый выход 4... 20 мА и распространенный тип технологического соединения упрощают подключение датчика к существующим системам управления.

Характеристики Датчик давления IFM PT-016-SEG14-A-ZVG/VE PT5014

Основные характеристики

MTTF[лет]	715
Аналоговый выход	4...20 мА
Артикул	PT5014
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	67
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...16 bar0...232 psi0...1.6 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-016-SEG14-A-ZVG/VE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA , @8V= 0 Ω , @12V max. 200 Ω: @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (303/1.4305)
Мин. разрывное давление	450 бар 6525 фунтов на кв. дюйм 45 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	40 бар580 фунтов на кв. дюйм4 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Одобрение UL	Номер одобрения UL: J032 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...36 DC
Связь	Разъем: 1 x заглушка клапана типа A DIN (EN175301-803-A)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует ECE R 10, ред. 5 (соответствует E1) DIN EN ISO 13766-1 : 2018 земляные и строительные машины DIN EN ISO 14982 : 2009 сельскохозяйственные и лесохозяйственные машины ISO 11452-2100 В/м ISO 7637-2 : 2011 импульс 1 Интенсивность испытания III. Состояние функции CISO 7637-2 : 2011 импульс 2 Интенсивность испытания IV. Состояние функции CD IN EN 61326-1
