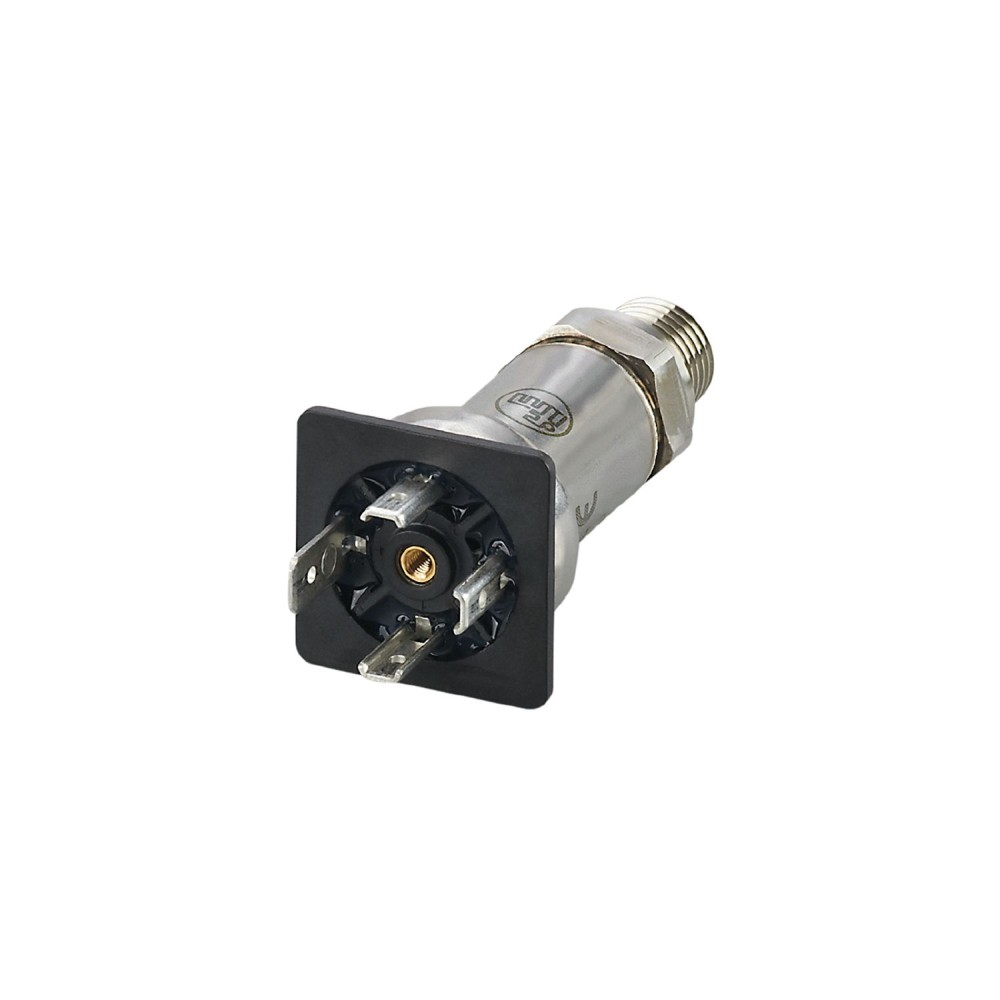

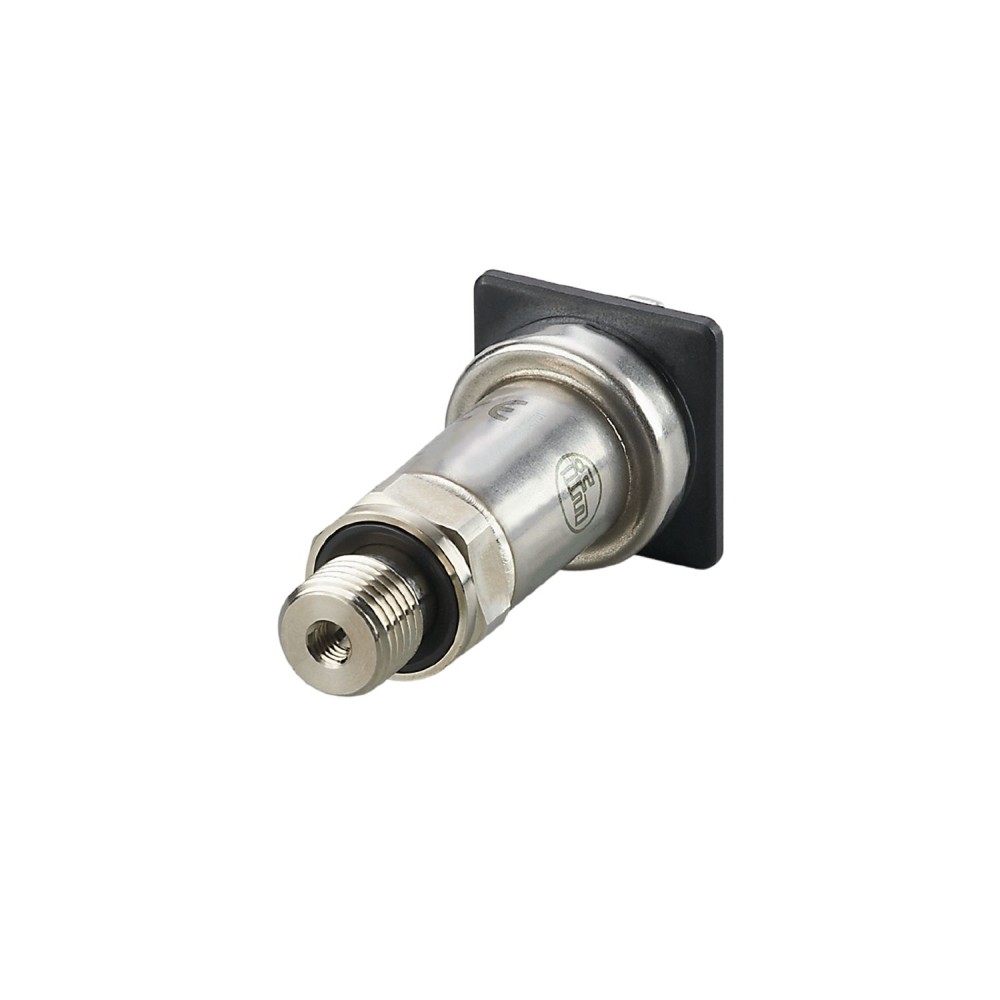

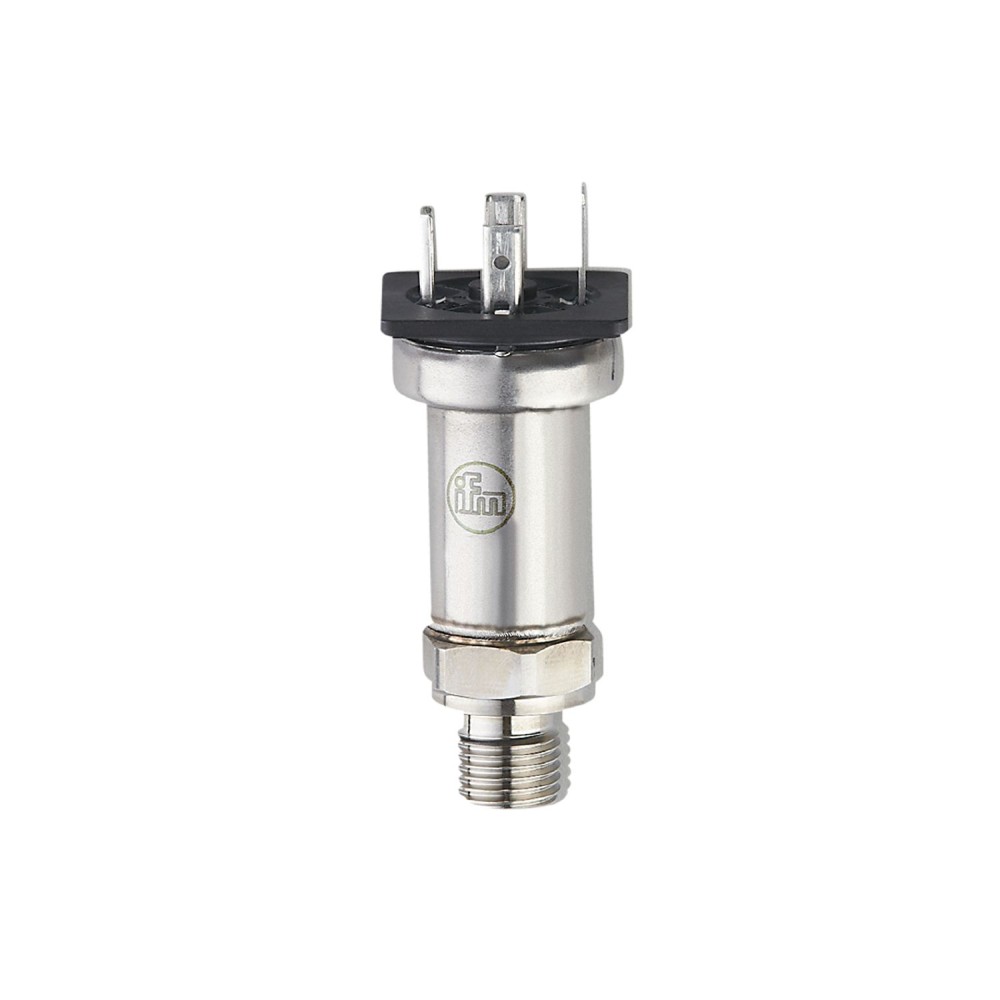

Датчик давления IFM PT-160-SEG14-A-ZVG/VE PT5012

Код товара: 189783

IFM Производитель

16 300 ₽

Быстрый заказ

Характеристики

АртикулPT5012

Код производителяPT-160-SEG14-A-ZVG/VE

Все характеристики

IFM PT5012 дополнительные характеристики

Описание

Надежное определение давления в системах промышленного и мобильного применения. Высокая устойчивость к ударам и вибрации. Отличная повторяемость и низкая погрешность линейности. Срок службы более 60 миллионов циклов изменения давления. Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства.

Характеристики Датчик давления IFM PT-160-SEG14-A-ZVG/VE PT5012

Основные характеристики

MTTF[лет]	715
Аналоговый выход	4...20 мА
Артикул	PT5012
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	68
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...160 bar0...2320 psi0...16 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-160-SEG14-A-ZVG/VE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA , @8V= 0 Ω , @12V max. 200 Ω: @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (303/1.4305)
Мин. разрывное давление	1100 bar15950 psi110 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Одобрение UL	Номер одобрения UL: J033 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...36 DC
Связь	Разъем: 1 x заглушка клапана типа A DIN (EN175301-803-A)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует ECE R 10, ред. 5 (соответствует E1) DIN EN ISO 13766-1 : 2018 земляные и строительные машины DIN EN ISO 14982 : 2009 сельскохозяйственные и лесохозяйственные машины ISO 11452-2100 В/м ISO 7637-2 : 2011 импульс 1 Интенсивность испытания III. Состояние функции CISO 7637-2 : 2011 импульс 2 Интенсивность испытания IV. Состояние функции CD IN EN 61326-1
