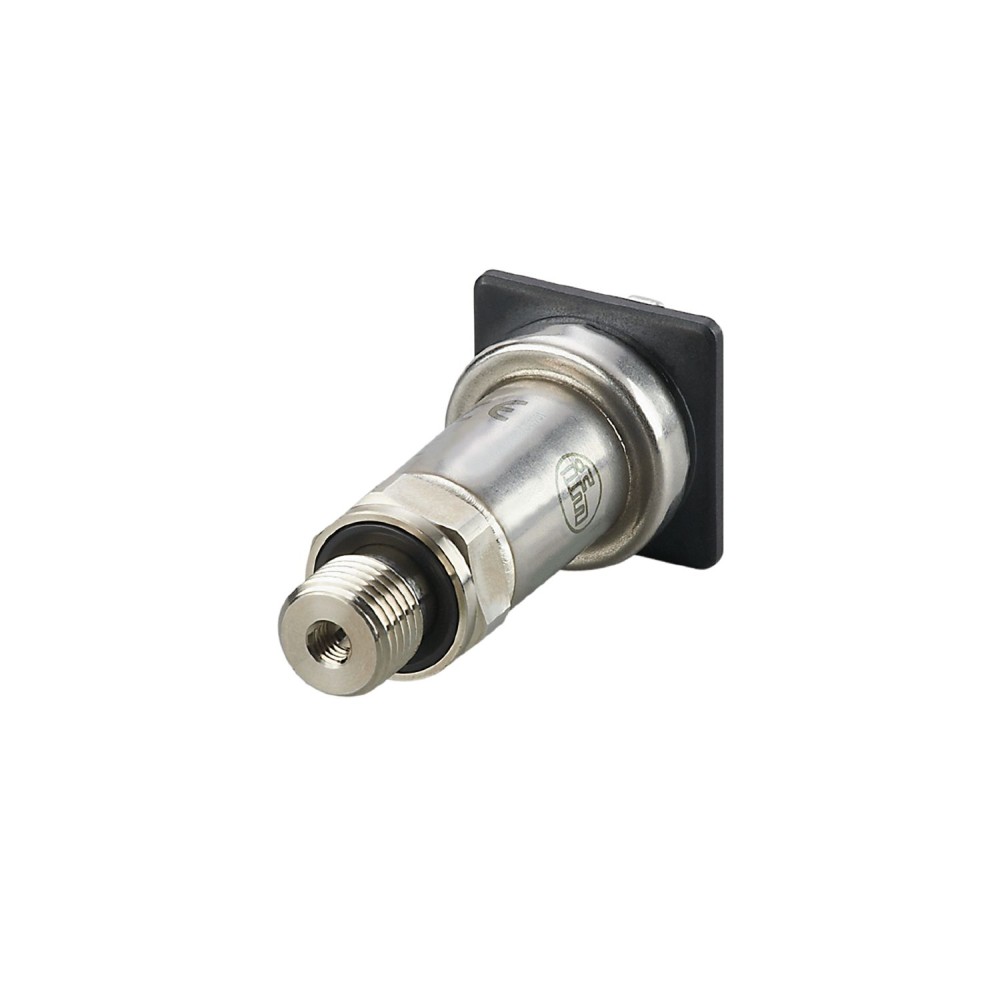

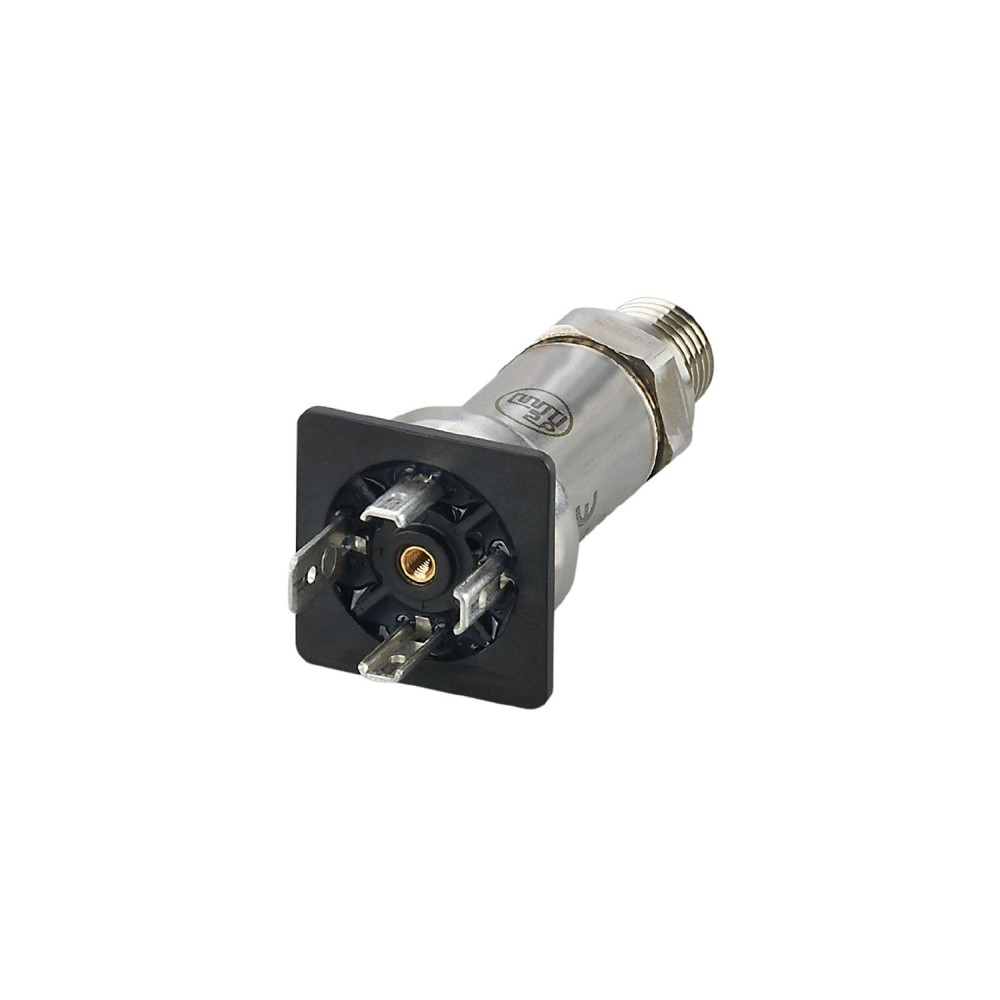

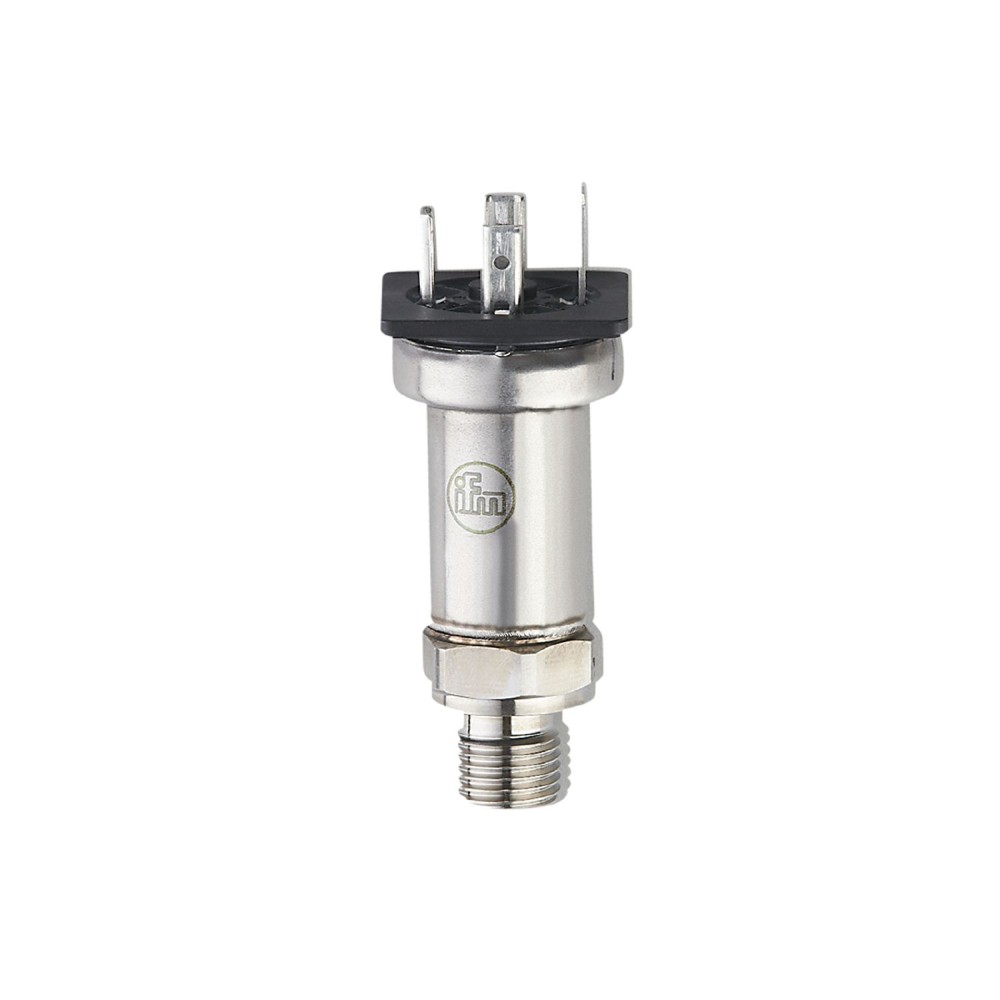

Датчик давления IFM PT-010-SEG14-A-ZVG/VE PT5004

Код товара: 189781

IFM Производитель

16 299 ₽

Быстрый заказ

Характеристики

Код производителяPT5004

АртикулPT5004

Код производителяPT-010-SEG14-A-ZVG/VE

Все характеристики

IFM PT5004 дополнительные характеристики

Описание

Датчик давления IFM PT-010-SEG14-A-ZVG/VE PT5004

Датчик давления IFM PT-010-SEG14-A-ZVG/VE с артикулом PT5004 предназначен для надежного определения давления в промышленных и мобильных системах, работающих с жидкими и газообразными средами. Устройство характеризуется высокой точностью и долговечностью, что обеспечивает стабильность измерений в сложных условиях эксплуатации.

Ключевые характеристики

Диапазон измерения.Датчик обеспечивает измерение давления в диапазоне от 0 до 10 бар (0 до 1 МПа). Этот диапазон позволяет использовать датчик в широком спектре промышленных задач, где требуется мониторинг среднего давления.

Выходной сигнал.Устройство формирует аналоговый выходной сигнал 4... 20 мА. Стандартизированный токовый выход обеспечивает совместимость с большинством систем автоматизации, таких как ПЛК и контроллеры.

Точность и повторяемость.Отклонение линейности составляет менее ±0, 1% (BFSL), а повторяемость — менее ±0, 05% от диапазона измерения. Эти параметры гарантируют высокую точность и стабильность показаний датчика на протяжении всего срока службы.

Стойкость к внешним воздействиям.Датчик обладает ударопрочностью до 500 g (DIN EN 60068-2-27) и виброустойчивостью до 20 g (DIN EN 60068-2-6) в диапазоне 10... 2000 Гц. Это обеспечивает надежную работу устройства в условиях интенсивных механических нагрузок и вибраций, типичных для промышленного и мобильного применения.

Материалы и исполнение.Корпус и смачиваемые части датчика выполнены из нержавеющей стали (630/1. 4542/17-4 PH и 303/1. 4305), что обеспечивает высокую коррозионную стойкость и долговечность. Степень защиты IP 67 гарантирует защиту от пыли и временного погружения в воду, что позволяет эксплуатировать датчик в жестких производственных средах.

Преимущества

Высокая точность и стабильность измерений благодаря низким показателям отклонения линейности и повторяемости.
Долговечность и надежность в эксплуатации за счет использования нержавеющей стали и высокой стойкости к ударам и вибрации.
Универсальность применения в промышленных и мобильных системах благодаря стандартному аналоговому выходу 4... 20 мА и широкому диапазону рабочих температур.

Характеристики Датчик давления IFM PT-010-SEG14-A-ZVG/VE PT5004

Основные характеристики

MTTF[лет]	715
Аналоговый выход	4...20 мА
Артикул	PT5004
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	67
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...10 bar0...145 psi0...1000 kPa0...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-010-SEG14-A-ZVG/VE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA , @8V= 0 Ω , @12V max. 200 Ω: @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (303/1.4305)
Мин. разрывное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	25 бар 360 фунтов на кв. дюйм 2,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Одобрение UL	Номер одобрения UL: J032 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...36 DC
Связь	Разъем: 1 x заглушка клапана типа A DIN (EN175301-803-A)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует ECE R 10, ред. 5 (соответствует E1) DIN EN ISO 13766-1 : 2018 земляные и строительные машины DIN EN ISO 14982 : 2009 сельскохозяйственные и лесохозяйственные машины ISO 11452-2100 В/м ISO 7637-2 : 2011 импульс 1 Интенсивность испытания III. Состояние функции CISO 7637-2 : 2011 импульс 2 Интенсивность испытания IV. Состояние функции CD IN EN 61326-1
