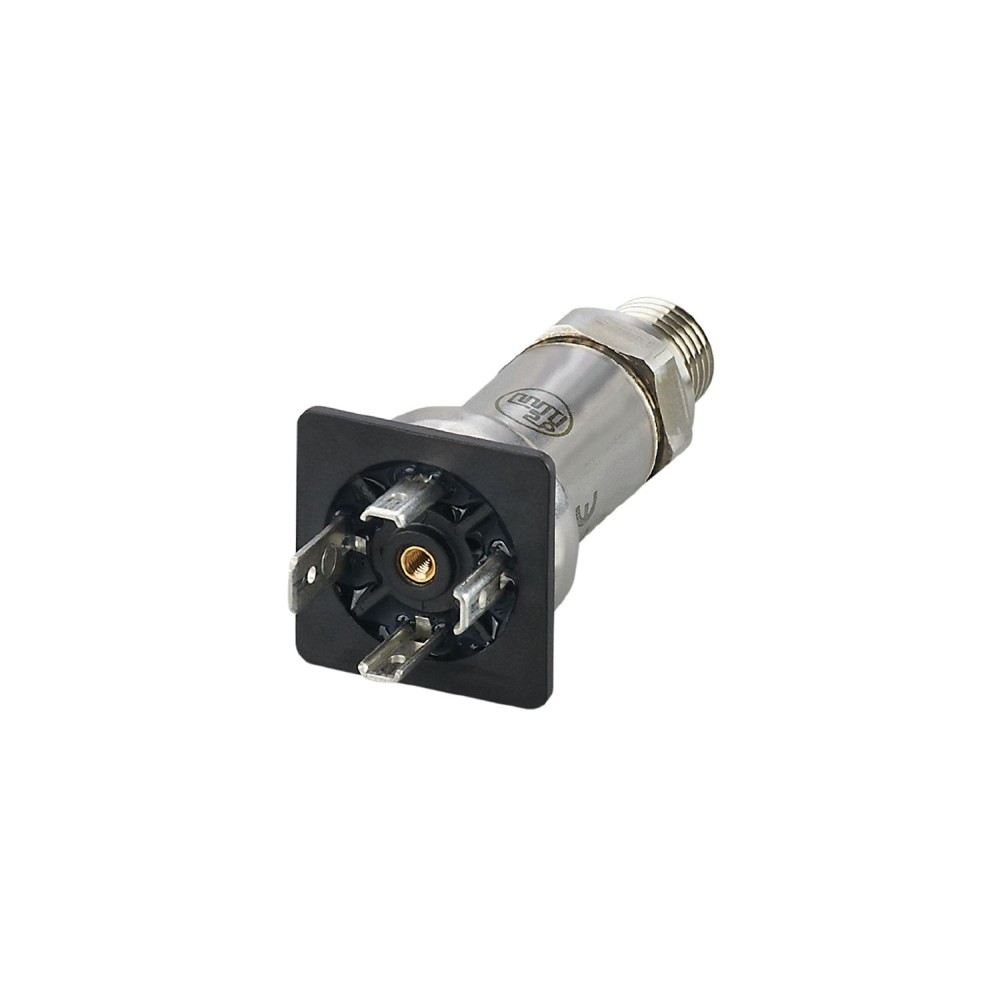

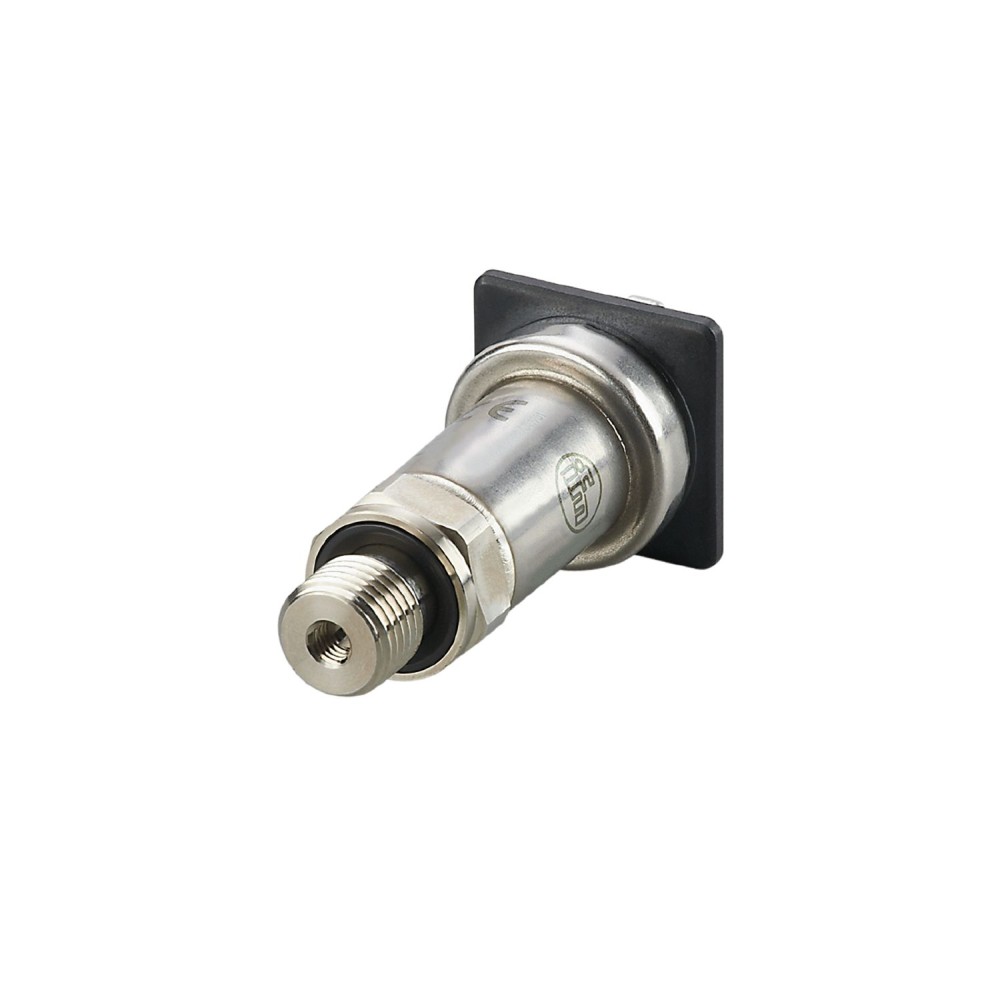

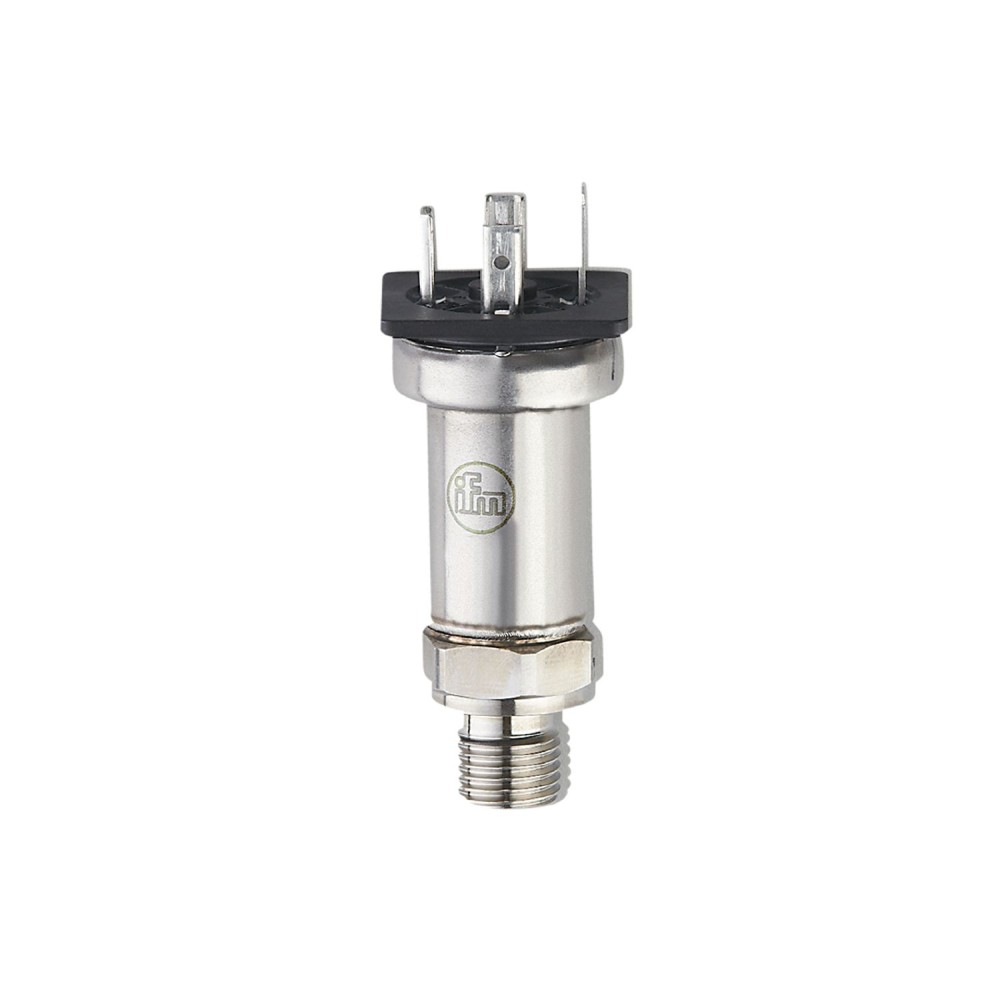

Датчик давления IFM PT-100-SEG14-A-ZVG/VE PT5002

Код товара: 189779

IFM Производитель

16 299 ₽

Быстрый заказ

Характеристики

Код производителяPT5002

АртикулPT5002

Код производителяPT-100-SEG14-A-ZVG/VE

Все характеристики

IFM PT5002 дополнительные характеристики

Описание

Датчик давления IFM PT-100-SEG14-A-ZVG/VE PT5002

Датчик давления IFM PT-100-SEG14-A-ZVG/VE PT5002 предназначен для надежного измерения давления в промышленных и мобильных системах. Устройство обеспечивает высокую точность и стабильность показаний в сложных условиях эксплуатации благодаря своей конструкции и техническим характеристикам.

Ключевые характеристики

Диапазон измерения:Датчик измеряет давление в диапазоне от 0 до 100 бар (0... 1450 psi, 0... 10 МПа). Это обеспечивает его применимость в широком спектре систем с различными требованиями к давлению.
Аналоговый выходной сигнал:Устройство формирует стандартный аналоговый выходной сигнал 4... 20 мА. Такой тип выхода обеспечивает легкую интеграцию датчика в существующие промышленные системы управления и мониторинга.
Степень защиты и механическая устойчивость:Датчик обладает степенью защиты IP 67, что гарантирует защиту от пыли и временного погружения в воду. Высокая ударопрочность (500 g при 1 ms по DIN EN 60068-2-27) и устойчивость к вибрации (20 g в диапазоне 10... 2000 Hz по DIN EN 60068-2-6) обеспечивают надежную работу в условиях значительных механических нагрузок.
Точность и повторяемость:Отклонение линейности составляет менее ±0, 1 % от диапазона (BFSL), а повторяемость — менее ±0, 05 % от диапазона (при колебаниях температуры менее 10 К). Эти параметры критически важны для обеспечения стабильных и точных измерений на протяжении всего срока службы.
Материалы конструкции:Корпус и смачиваемые части выполнены из нержавеющей стали (например, 630/1. 4542/17-4 PH, 316L/1. 4404, 303/1. 4305). Применение таких материалов обеспечивает высокую коррозионную стойкость и долговечность при контакте с различными средами.

Преимущества

Высокая точность и стабильность измерений:Низкие значения отклонения линейности и высокая повторяемость обеспечивают надежность данных, что критично для систем, требующих точного контроля давления.
Надежность в сложных условиях эксплуатации:Прочный корпус из нержавеющей стали и высокая устойчивость к ударам и вибрации гарантируют долговечность датчика даже в агрессивных промышленных средах.
Широкий диапазон применения:Стандартный аналоговый выход 4... 20 мА и способность работать в широком температурном диапазоне (от -40 до 125 °C для измеряемой среды) делают датчик универсальным решением для различных промышленных и мобильных задач.

Характеристики Датчик давления IFM PT-100-SEG14-A-ZVG/VE PT5002

Основные характеристики

MTTF[лет]	715
Аналоговый выход	4...20 мА
Артикул	PT5002
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	67.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 19 / L = 71
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-100-SEG14-A-ZVG/VE
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA , @8V= 0 Ω , @12V max. 200 Ω: @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (303/1.4305)
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	250 бар 3625 фунтов на кв. дюйм 25 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Одобрение UL	Номер одобрения UL: J032 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...36 DC
Связь	Разъем: 1 x заглушка клапана типа A DIN (EN175301-803-A)
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует ECE R 10, ред. 5 (соответствует E1) DIN EN ISO 13766-1 : 2018 земляные и строительные машины DIN EN ISO 14982 : 2009 сельскохозяйственные и лесохозяйственные машины ISO 11452-2100 В/м ISO 7637-2 : 2011 импульс 1 Интенсивность испытания III. Состояние функции CISO 7637-2 : 2011 импульс 2 Интенсивность испытания IV. Состояние функции CD IN EN 61326-1
