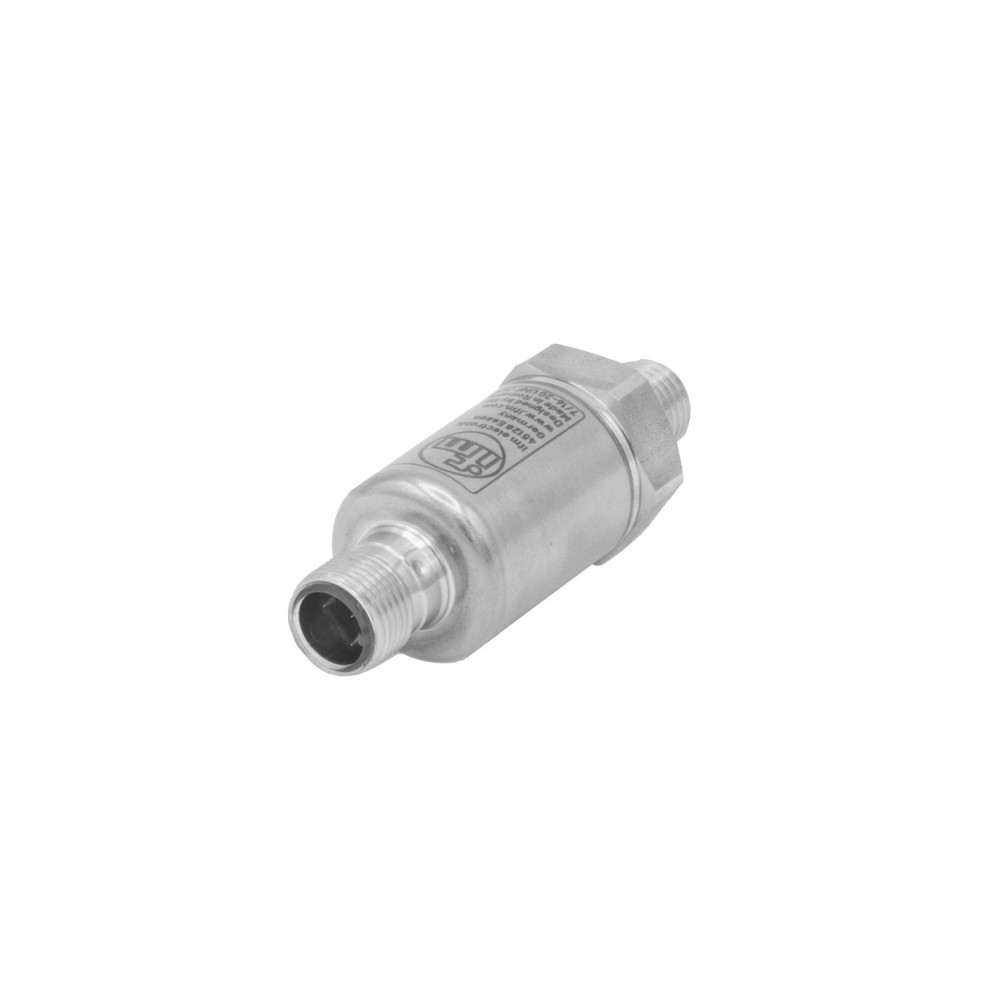

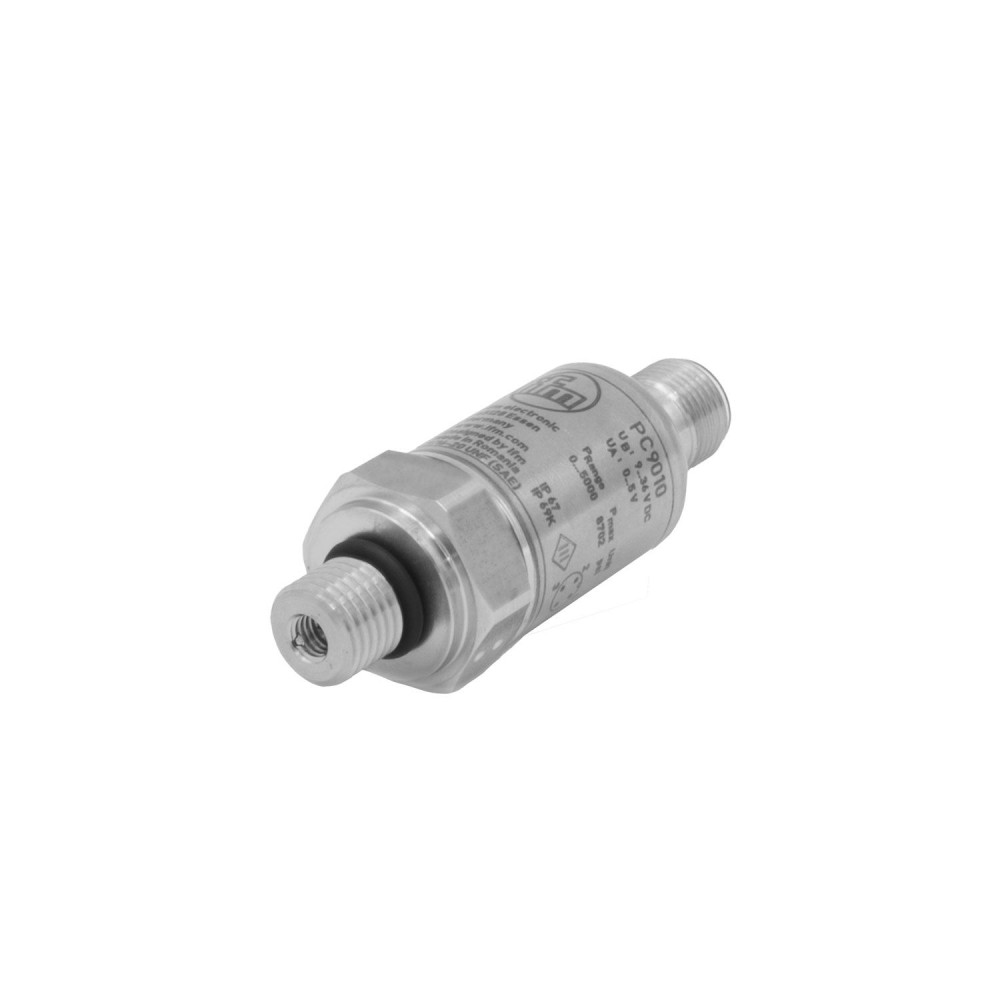

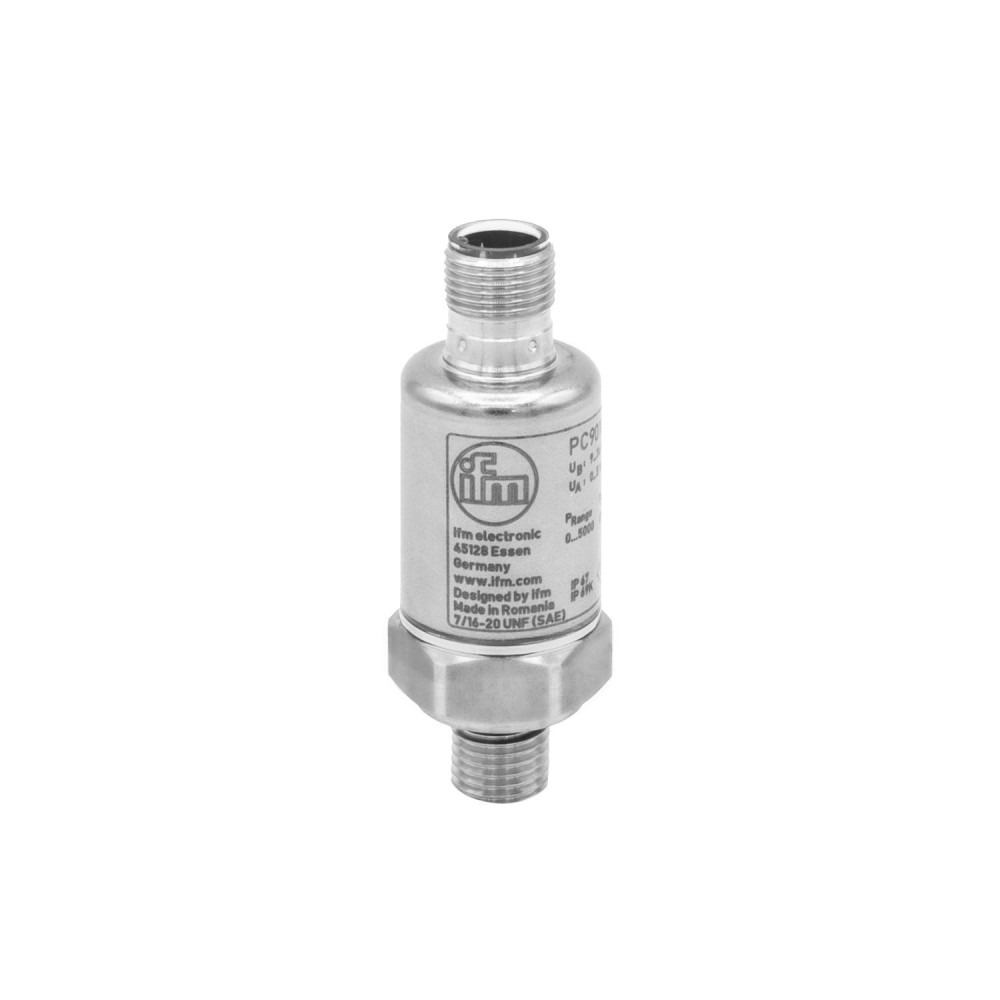

Датчик давления IFM PT-300PSBU76-C-DVG/US/ /W PC9021

Код товара: 189773

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPC9021

Код производителяPT-300PSBU76-C-DVG/US/ /W

Все характеристики

IFM PC9021 дополнительные характеристики

Характеристики Датчик давления IFM PT-300PSBU76-C-DVG/US/ /W PC9021

Основные характеристики

MTTF[лет]	859
Аналоговый выход напряжения[В]	0...5
Артикул	PC9021
Вес[г]	78.5
Время реакции на импульс аналогового выхода [мс]	8
Выходной сигнал	аналоговый сигнал
Диапазон измерения	0...3000 psi0...20700 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (-25...90 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Жилье	цилиндрический
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от обратной полярности	да
Класс защиты	III
Код производителя	PT-300PSBU76-C-DVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (316L/1.4404), PA PACM 12 (ТРОГАМИД)
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FPM Viton
Мин. разрывное давление	14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (80 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	50 миллионов
Номинальное давление	5800 фунтов на кв. дюйм 40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (-25...90 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,2, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 6
Приложение	для мобильных приложений
Рабочее напряжение[В]	9...36 DC
Размеры[мм]	Ø 22 / L = 61.7
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-40...90
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 7/16&, quot, - 20 UNF (SAE)
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD 4 кВ CD / 8 кВ AD Помехоустойчивость в соответствии с Директивой по транспортным средствам 95/54/EC 04/104EC / 05/83EC ISO 11452-2100 В/м ISO 11452-4 100 мА / Уровень серьезности 4 ISO 7637-2 Уровень серьезности 4 Излучение помех в соответствии с CISPR 25 EN 61000-6-1 EN 61000-6-4
