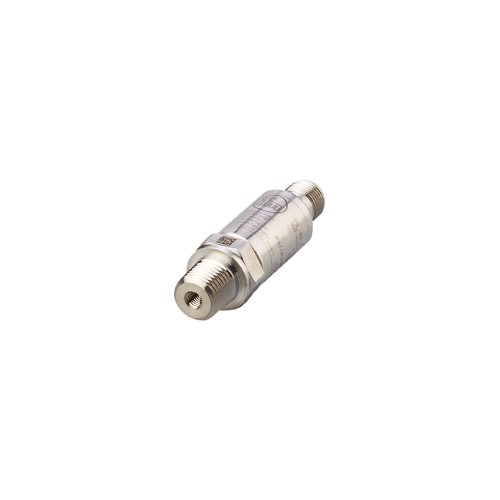

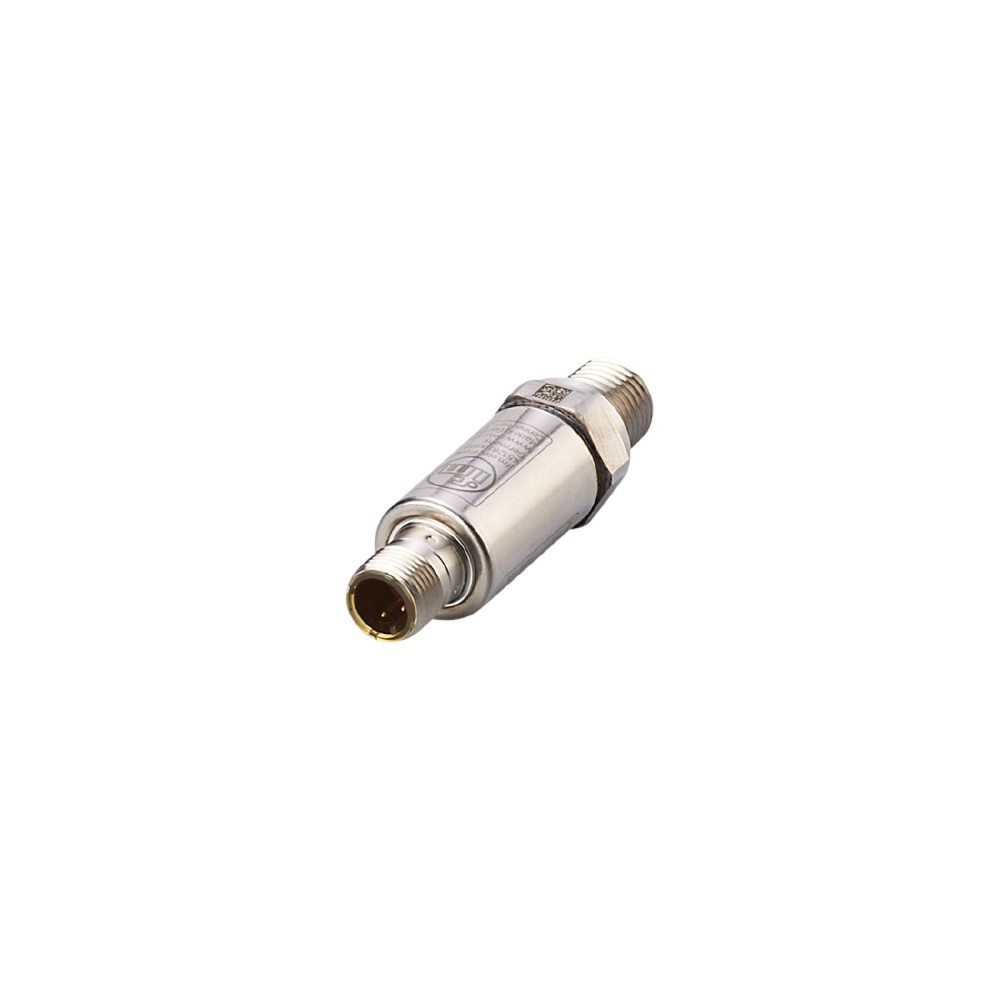

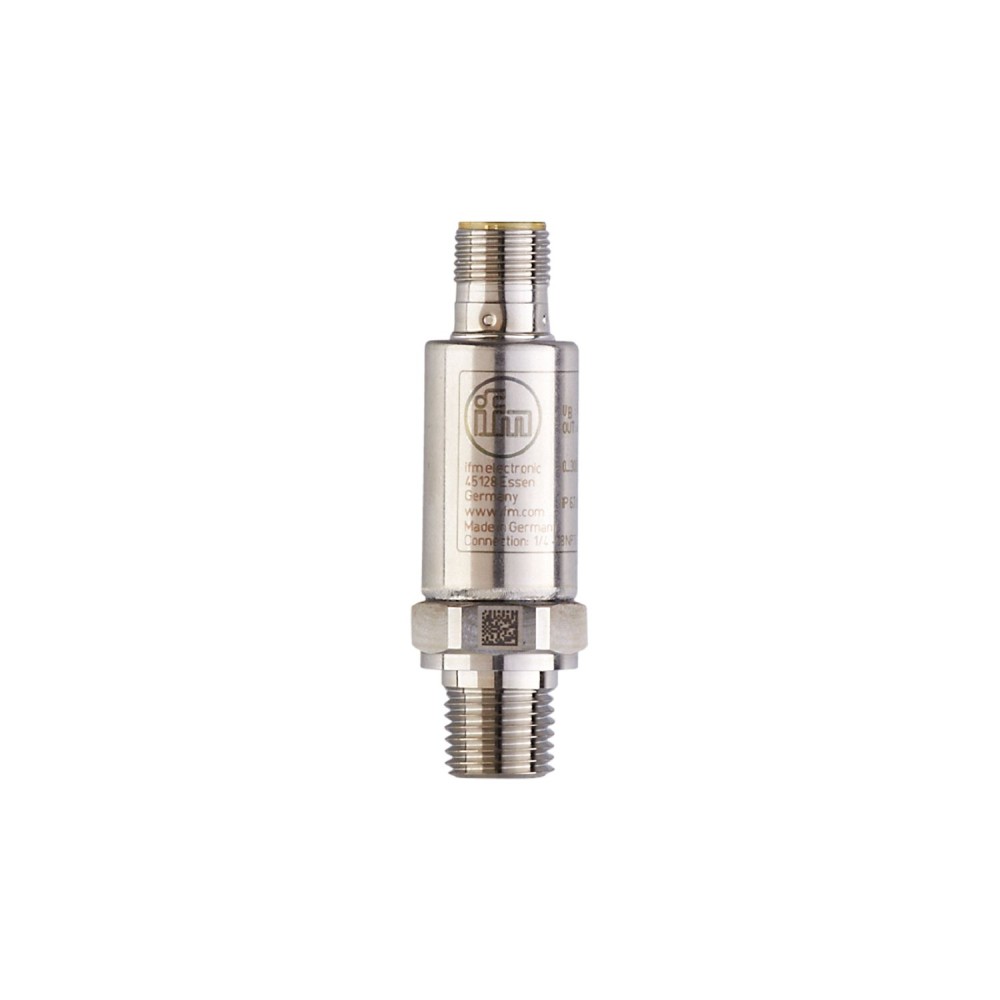

Датчик давления IFM PT-300PSEN14-A-ZVG/US/ /W PT2432

Код товара: 189772

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPT2432

Код производителяPT-300PSEN14-A-ZVG/US/ /W

Все характеристики

IFM PT2432 дополнительные характеристики

Описание

Надежное определение давления в системе промышленного применения. Высокая устойчивость к ударам и вибрации. Отличная повторяемость и низкая погрешность линейности. Срок службы более 60 миллионов циклов изменения давления. Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства.

Характеристики Датчик давления IFM PT-300PSEN14-A-ZVG/US/ /W PT2432

Основные характеристики

MAWP для приложений в соответствии с CRN[psi]	7250
MTTF[лет]	784
Аналоговый токовый выход [мА]	4...20
Артикул	PT2432
Вакуумное сопротивление	-14.5 psi-0.1 MPa
Вес[г]	60.3
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	1
Выходной сигнал	аналоговый сигнал
Диапазон измерения	0...3000 psi0...20680 kPa
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Жилье	цилиндрический
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PT-300PSEN14-A-ZVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub – 8,5 V) / 21,5 mA, @8,5V= 0 Ω, @12V max. 160 Ω, @24V max. 720 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	&, lt, 50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	7250 фунтов на кв. дюйм50 МПа
Нулевая точка и диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Приложение	для промышленного применения
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8.5...36 DC
Размеры[мм]	Ø 18.9 / L = 66.9
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-40...90
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
