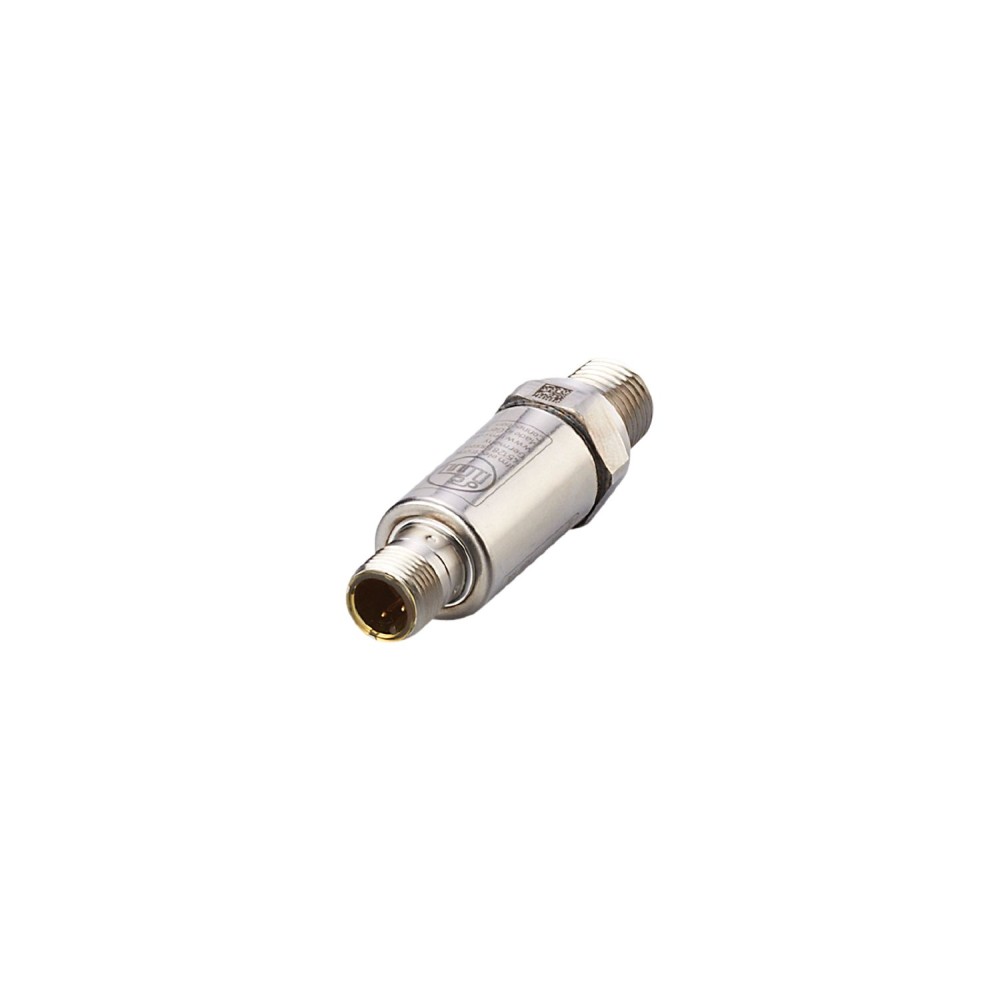

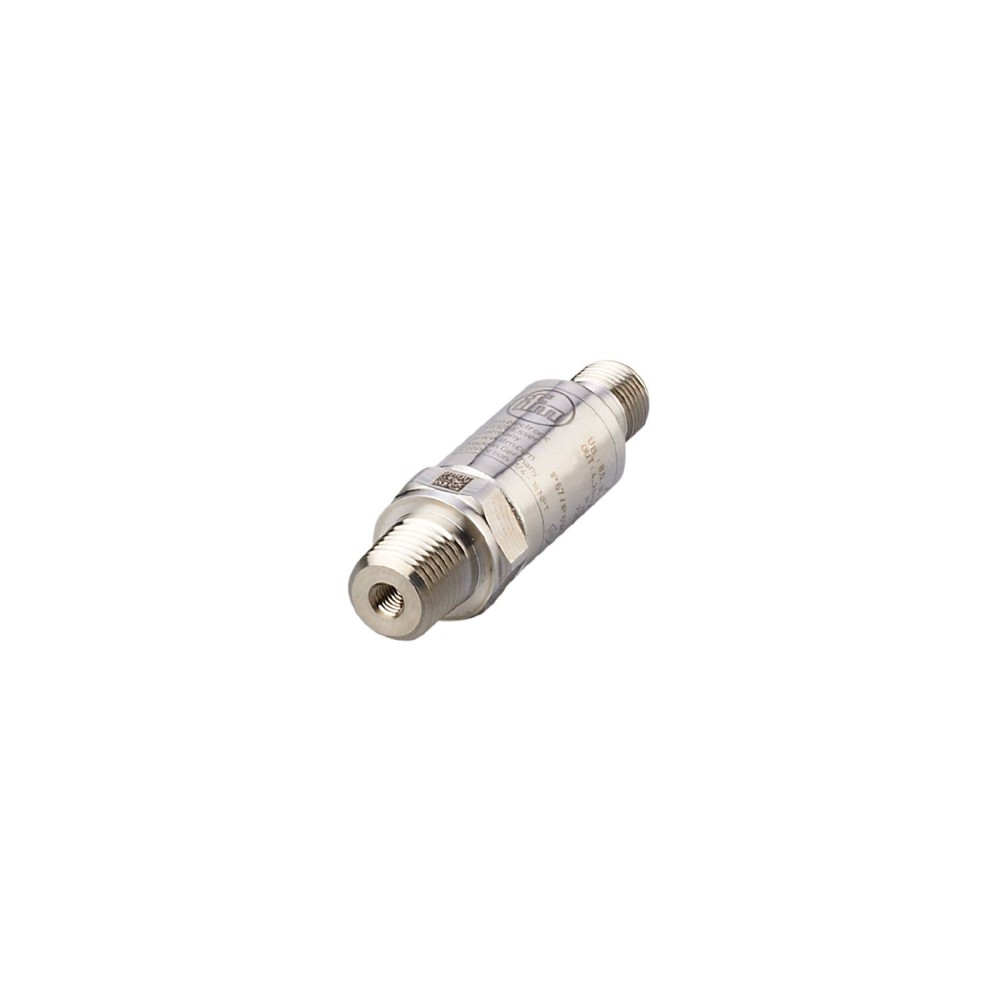

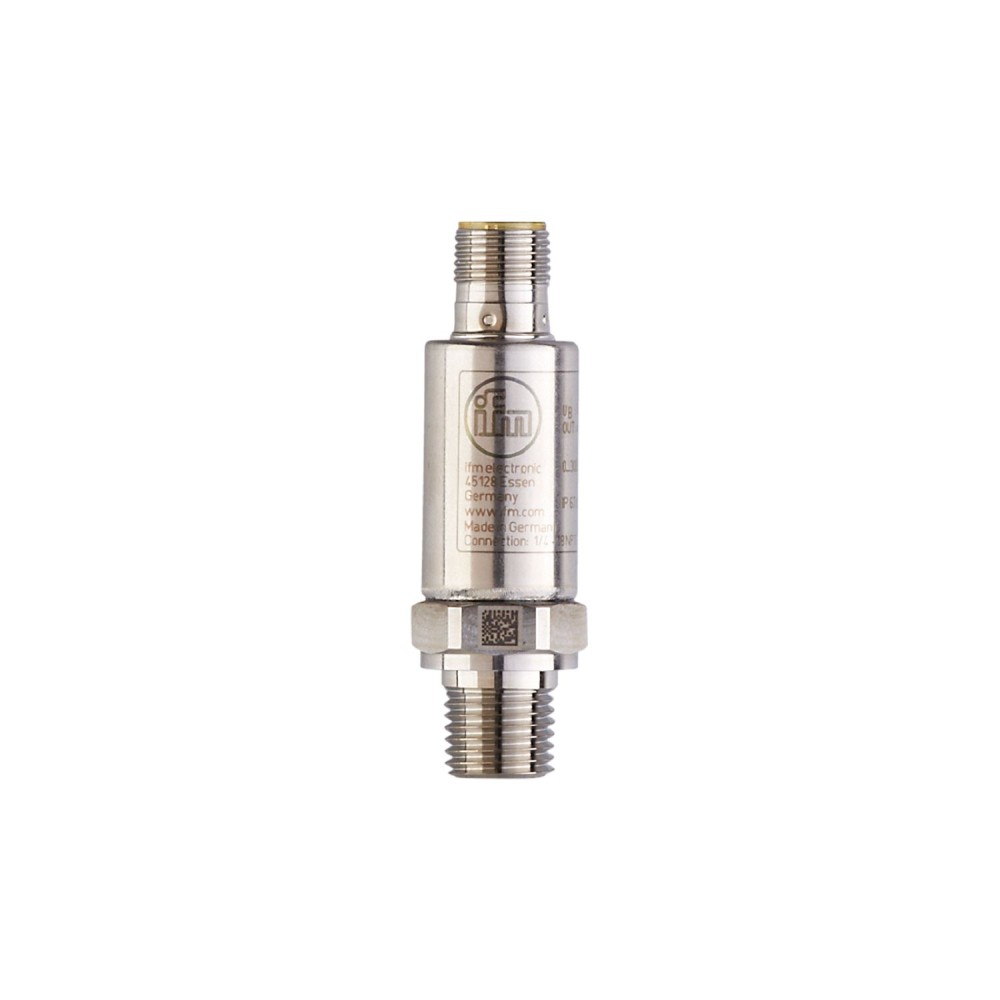

Датчик давления IFM PT-100PSEN14-A-ZVG/US/ /W PT2402

Код товара: 189769

IFM Производитель

16 291 ₽

Быстрый заказ

Характеристики

Код производителяPT2402

АртикулPT2402

Код производителяPT-100PSEN14-A-ZVG/US/ /W

Все характеристики

IFM PT2402 дополнительные характеристики

Описание

Датчик давления IFM PT-100PSEN14-A-ZVG/US/ /W PT2402

Датчик давления IFM PT-100PSEN14-A-ZVG/US/ /W с артикулом PT2402 предназначен для надежного мониторинга давления в промышленных системах. Устройство отличается высокой устойчивостью к внешним воздействиям и обеспечивает точные, стабильные показания на протяжении длительного срока эксплуатации.

Ключевые характеристики

Диапазон измерения и номинальное давление:Датчик обеспечивает измерение давления в диапазоне от 0 до 1000 psi (0... 6890 kPa). Номинальное давление для данного устройства составляет 2500 psi (17 МПа). Эти параметры определяют применимость датчика для конкретных диапазонов давления в различных промышленных системах.
Точность и повторяемость:Устройство характеризуется отклонением линейности менее ± 0, 1 % от диапазона (BFSL) и повторяемостью менее ± 0, 05 % от диапазона. Высокие показатели точности и повторяемости гарантируют надежность и стабильность измерений, что критически важно для контроля производственных процессов.
Выходной сигнал:Датчик оснащен аналоговым выходом 4... 20 мА. Этот стандартный промышленный сигнал позволяет легко интегрировать устройство в существующие системы автоматизации и управления, обеспечивая совместимость с широким спектром оборудования.
Надежность и долговечность:Степень защиты IP 67 и IP 69K обеспечивает высокую устойчивость к проникновению пыли и влаги, а также возможность работы в условиях мойки под высоким давлением. Смачиваемые части выполнены из нержавеющей стали (630/1. 4542/17-4 PH), что гарантирует химическую стойкость и долговечность при контакте с различными средами. Срок службы составляет более 60 миллионов циклов изменения давления, подтверждая высокую эксплуатационную надежность.

Преимущества

Высокая точность измерений:Низкие показатели отклонения линейности и высокая повторяемость обеспечивают достоверные данные для точного контроля технологических процессов.
Универсальная интеграция:Стандартный аналоговый выход 4... 20 мА упрощает подключение к большинству промышленных контроллеров и систем сбора данных.
Устойчивость к тяжелым условиям эксплуатации:Прочный корпус из нержавеющей стали, высокие степени защиты IP и значительный ресурс циклов давления гарантируют стабильную работу датчика в агрессивных средах и при интенсивных нагрузках.

Характеристики Датчик давления IFM PT-100PSEN14-A-ZVG/US/ /W PT2402

Основные характеристики

MAWP для приложений в соответствии с CRN[psi]	2500 psi
MTTF[лет]	784
Аналоговый выход	4...20 мА
Артикул	PT2402
Вакуумное сопротивление	-14.5 psi-0.1 MPa
Вес	58
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	1
Выходной сигнал	аналоговый сигнал
Габариты	Ø 18.9 / L = 66.9
Диапазон измерения	0...1000 psi0...6890 kPa
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PT-100PSEN14-A-ZVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub – 8,5 V) / 21,5 mA, @8,5V= 0 Ω, @12V max. 160 Ω, @24V max. 720 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	13050 psi90 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	&, lt, 50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	2500 фунтов на кв. дюйм17 МПа
Нулевая точка и диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8.5...36 DC
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
