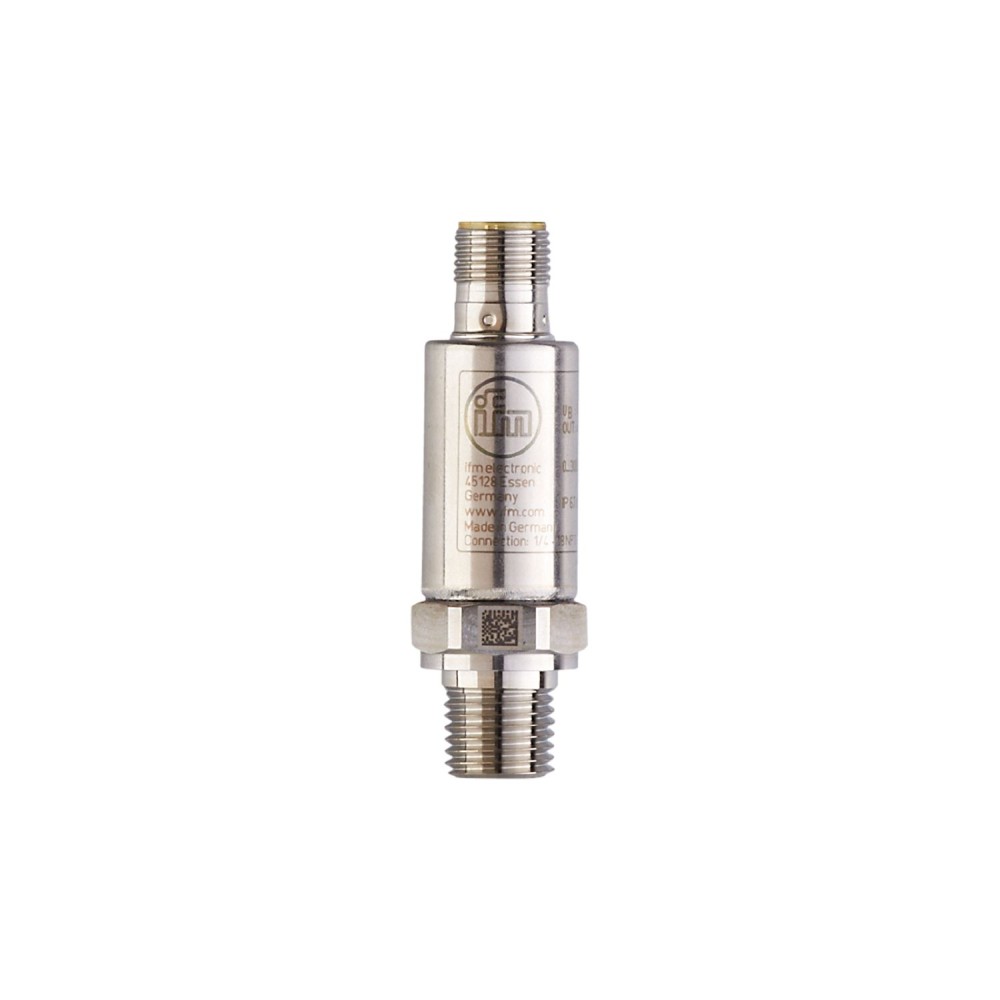

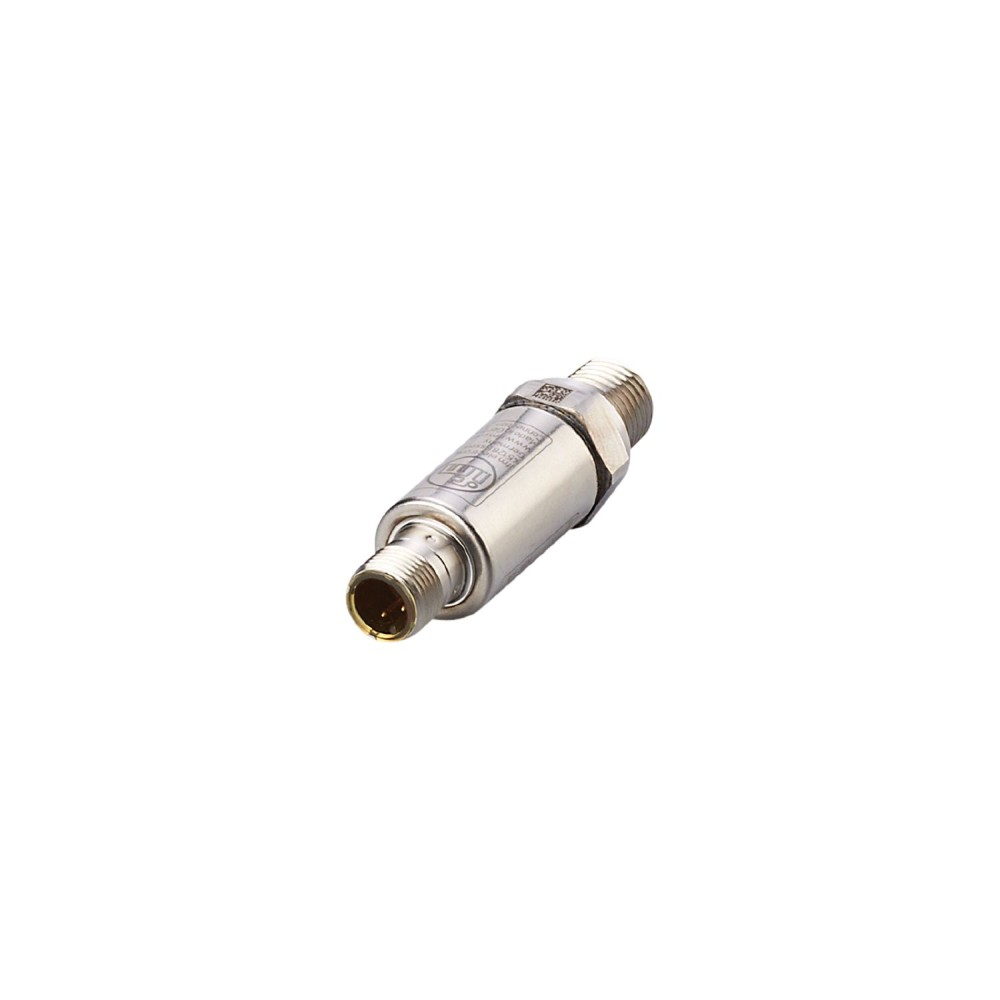

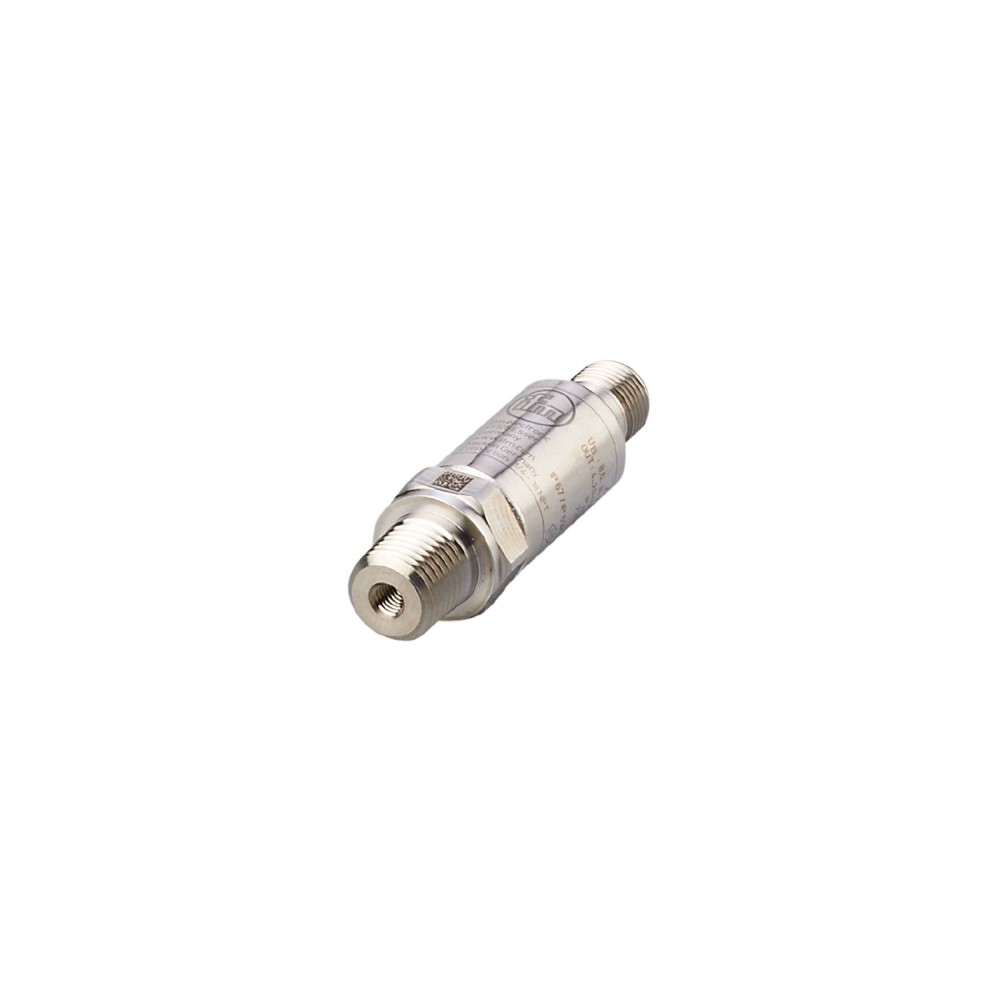

Датчик давления IFM PT-500PSEN14-A-ZVG/US/ /W PT2400

Код товара: 189768

IFM Производитель

16 294 ₽

Быстрый заказ

Характеристики

Код производителяPT2400

АртикулPT2400

Код производителяPT-500PSEN14-A-ZVG/US/ /W

Все характеристики

IFM PT2400 дополнительные характеристики

Описание

Датчик давления IFM PT-500PSEN14-A-ZVG/US/ /W PT2400

Датчик давления IFM PT-500PSEN14-A-ZVG/US/ /W с артикулом PT2400 разработан для высокоточного и надежного измерения относительного давления в промышленных условиях. Данная модель отличается компактностью, прочностью и продолжительным сроком службы, что делает ее применимой для широкого спектра задач.

Ключевые характеристики

Диапазон измерения и тип давления:Датчик обеспечивает измерение относительного давления в диапазоне от 0 до 5000 psi (от 0 до 34470 kPa). Это позволяет использовать его в системах с высоким давлением, где требуется контроль избыточного давления относительно атмосферного.
Выходной сигнал и точность:Устройство оснащено аналоговым выходом 4... 20 мА, что является стандартным решением для интеграции в промышленные системы управления. Отклонение линейности составляет менее ± 0, 1 % (BFSL), а повторяемость — менее ± 0, 05 % (при колебаниях температуры менее 10 К), что гарантирует высокую точность и стабильность измерений.
Защита и материалы:Датчик обладает высокой степенью защиты IP 67 и IP 69K, обеспечивая устойчивость к воздействию пыли, влаги и струй воды под высоким давлением. Смачиваемые части выполнены из нержавеющей стали (630/1. 4542/17-4 PH), что гарантирует химическую стойкость и совместимость с различными рабочими средами.
Прочность и долговечность:Модель PT2400 демонстрирует высокую устойчивость к механическим воздействиям: ударопрочность до 50 g (11 ms) и виброустойчивость до 20 g (10... 2000 Hz) согласно стандартам DIN EN 60068-2-27 и DIN EN 60068-2-6 соответственно. Заявленный срок службы составляет более 60 миллионов циклов изменения давления, что подтверждает его надежность в условиях интенсивной эксплуатации.
Технологическое соединение:Для подключения к процессу используется резьбовое соединение с наружной резьбой 1/4" NPT, обеспечивающее стандартизированную и надежную установку.

Преимущества

Высокая точность и стабильность измерений благодаря низкому отклонению линейности и отличной повторяемости.
Надежная работа в агрессивных промышленных условиях за счет степеней защиты IP 67/IP 69K и использования коррозионностойких материалов.
Долговечность и устойчивость к механическим нагрузкам, подтвержденные высокой ударопрочностью, виброустойчивостью и длительным сроком службы.

Характеристики Датчик давления IFM PT-500PSEN14-A-ZVG/US/ /W PT2400

Основные характеристики

MAWP для приложений в соответствии с CRN[psi]	12180 psi
MTTF[лет]	784
Аналоговый выход	4...20 мА
Артикул	PT2400
Вакуумное сопротивление	-14.5 psi-0.1 MPa
Вес	61.1
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	1
Выходной сигнал	аналоговый сигнал
Габариты	Ø 18.9 / L = 66.9
Диапазон измерения	0...5000 psi0...34470 kPa
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PT-500PSEN14-A-ZVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub – 8,5 V) / 21,5 mA, @8,5V= 0 Ω, @12V max. 160 Ω, @24V max. 720 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	24650 psi170 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	&, lt, 50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	14500 psi100 MPa
Нулевая точка и диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8.5...36 DC
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
