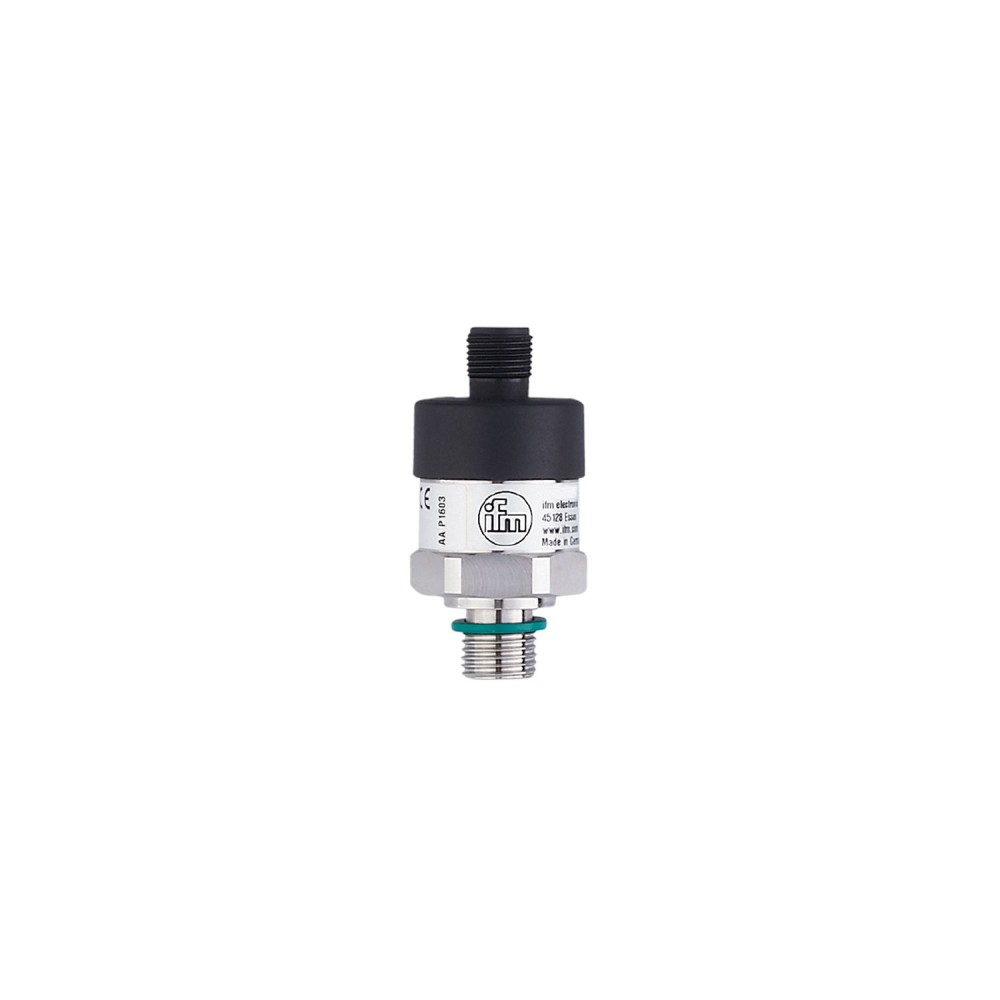

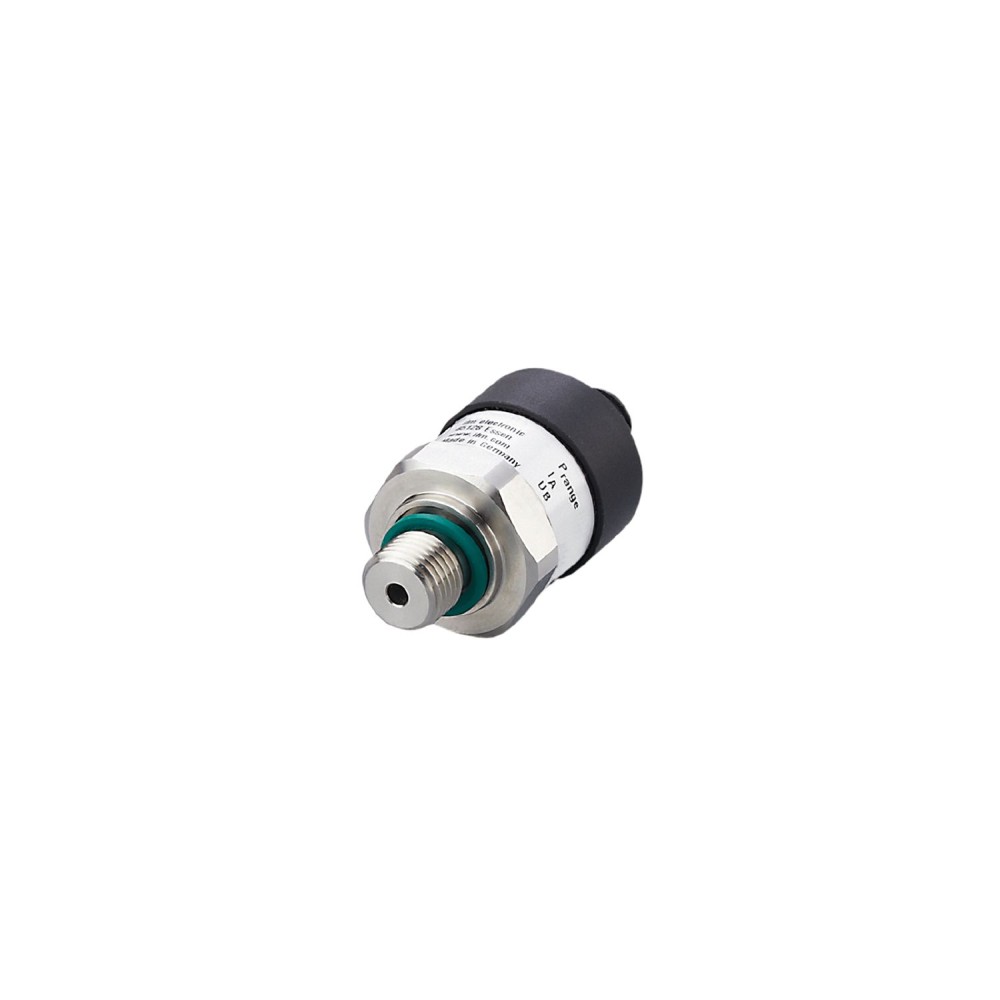

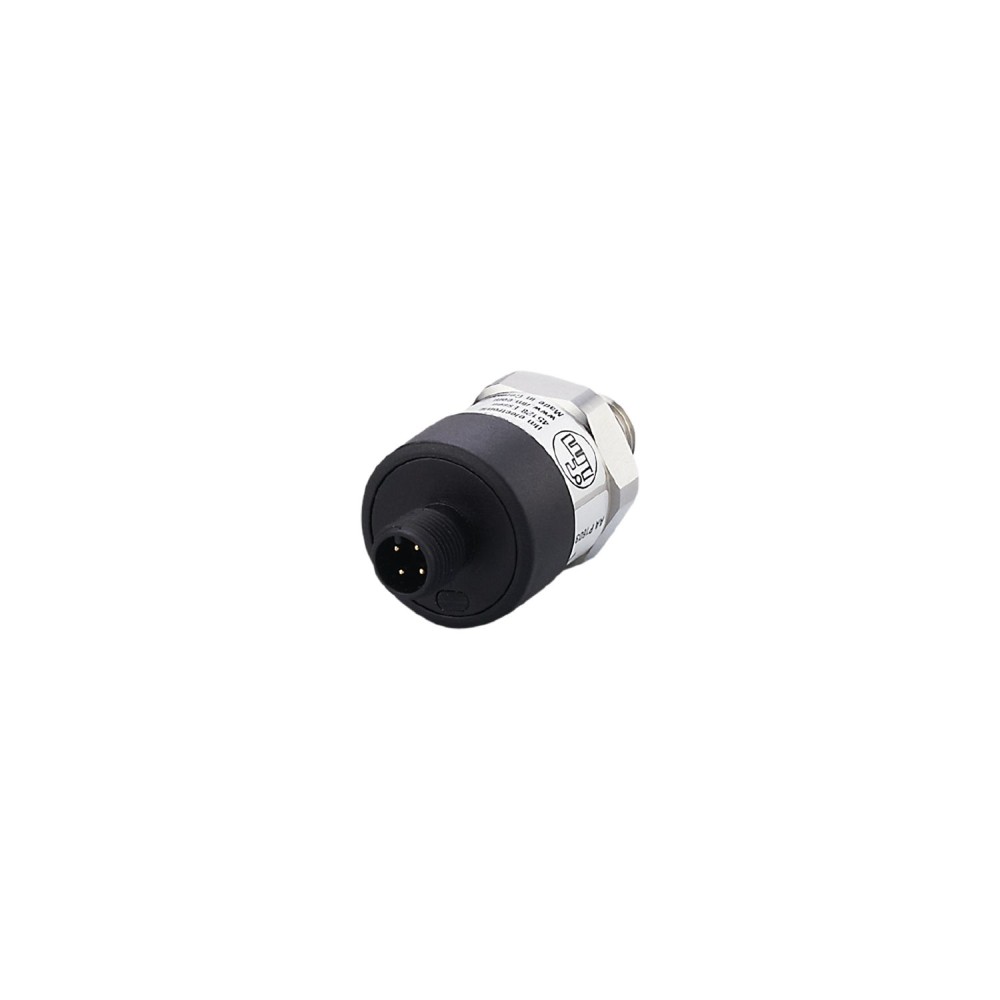

Датчик давления IFM PT-001-AFG14-A-ZVG/US PT0507

Код товара: 189765

IFM Производитель

18 298 ₽

Быстрый заказ

Характеристики

АртикулPT0507

Код производителяPT-001-AFG14-A-ZVG/US

Все характеристики

IFM PT0507 дополнительные характеристики

Описание

Точное измерение абсолютного давления независимо от давления окружающего воздуха. Для использования в приложениях, требующих очень точного контроля давления. Прочный корпус из нержавеющей стали с высокой ударопрочностью и вибростойкостью. Компактный корпус для использования в условиях ограниченного пространства. Долговременная стабильность благодаря высокой повторяемости и низкой погрешности линейности.

Характеристики Датчик давления IFM PT-001-AFG14-A-ZVG/US PT0507

Основные характеристики

MTTF[лет]	815
Аналоговый токовый выход [мА]	4...20
Артикул	PT0507
Вес	116.5 г
Время реакции на импульс аналогового выхода [мс]	4
Выходной сигнал	аналоговый сигнал
Габариты	Ø 29 / L = 58.8
Герметизация технологических соединений	Бутадиен-нитрильный каучук (DIN EN ISO 1179-2)
Диапазон измерения	0...1 bar0...1000 mbar0...14.5 psi0...100 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Заливочная жидкость для передачи давления	синтетическое масло
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интегрированный элемент ограничителя	нет
Класс защиты	III
Код производителя	PT-001-AFG14-A-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	800, (Ub = 24 V, (Ub - 8 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), ГБНК, ПА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	5 бар72 фунта на квадратный дюйм500 кПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	10 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	2 бар 29 фунтов на кв. дюйм 200 кПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	1
Отклонение линейности [% от диапазона]	<, ± 0,5 (BFSL) / <, ± 1,0 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,0, (включая погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Приложение	для промышленного применения
Рабочее напряжение[В]	8...30 DC
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	0...80
Температура окружающей среды[°C]	0...80
Температура хранения[°C]	-20...80
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	абсолютное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
ЭМС	DIN EN 61326-1
