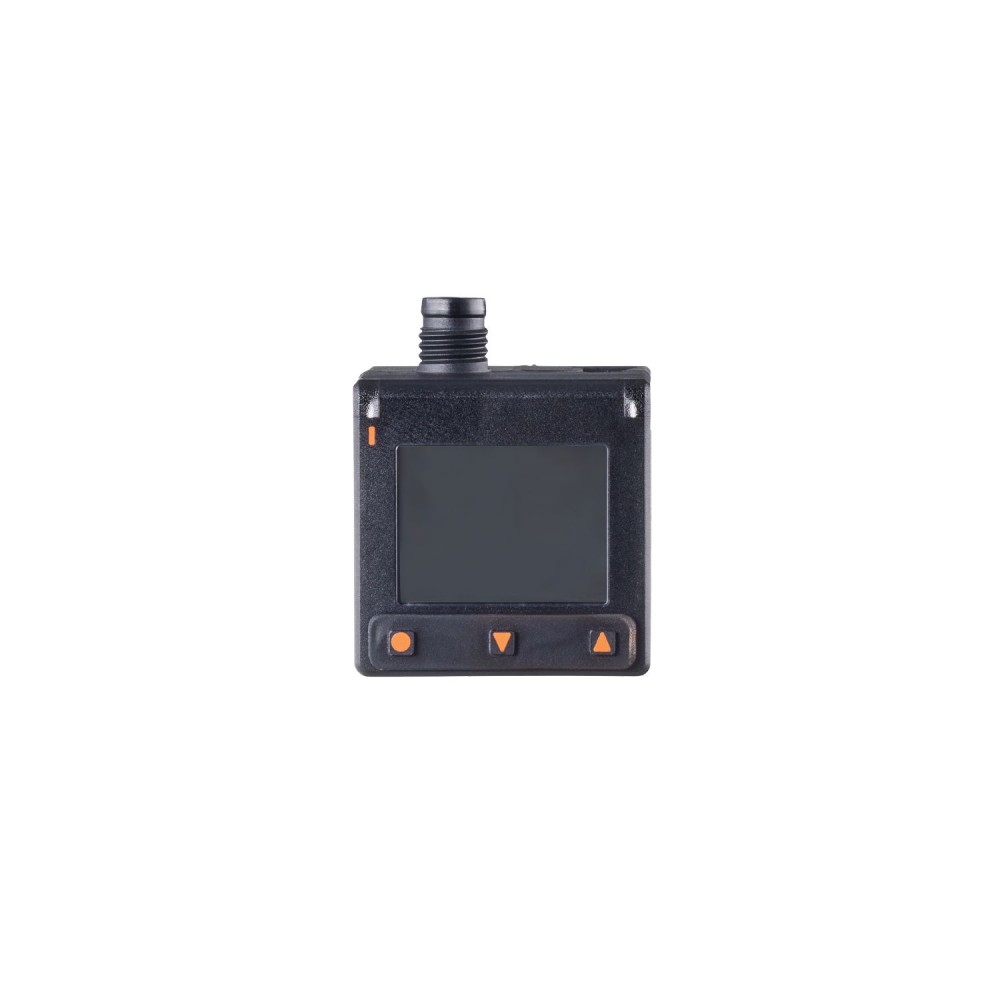

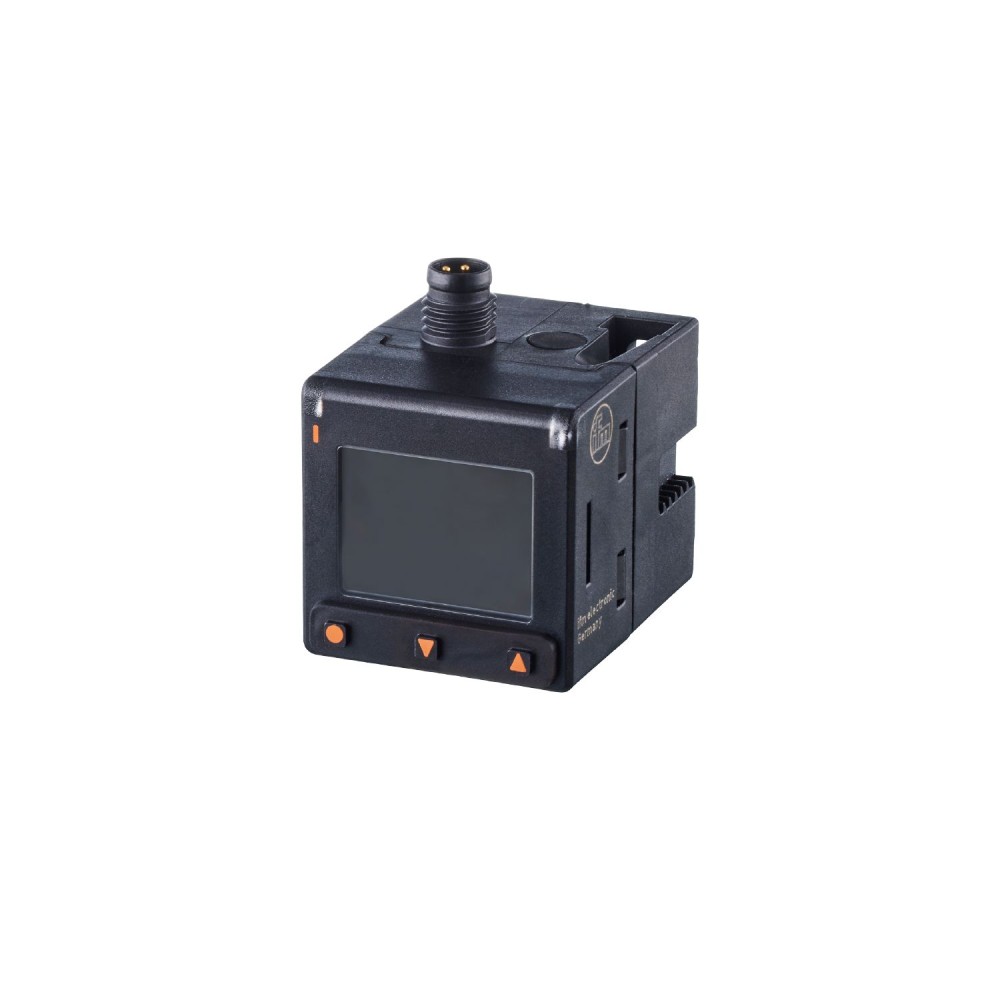

Датчик давления для пневматики IFM PQ-010-KHR18-MFPKG/AS/ PQC812

Код товара: 189755

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPQC812

Код производителяPQ-010-KHR18-MFPKG/AS/

Все характеристики

IFM PQC812 дополнительные характеристики

Описание

Надежный контроль давления в пневматических системах и системах сжатого воздуха, Очень высокая устойчивость к избыточному давлению и вакууму, Четко видимый TFT-дисплей, Красно-зеленый дисплей для четкой идентификации допустимого диапазона, С программируемым коммутационным выходом и аналоговым выходом

Характеристики Датчик давления для пневматики IFM PQ-010-KHR18-MFPKG/AS/ PQC812

Основные характеристики

MTTF[лет]	392
Аналоговая конечная точка	1...10 bar0.1...1 MPa
Аналоговая начальная точка	-1...8 бар-0.1...0.8 MPa
Аналоговые данные процесса	1
Аналоговый выход	0...10 / 1...5, инвертируемый, (масштабируемый) В
Артикул	PQC812
В шагах от	0.01 bar0.001 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	53.1
Время задержки включения [с]	0.3
Время отклика	6
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	37.7 x 30 x 38.6
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 SSC1.11 SSC1.21
Демпфирование аналогового выхода dAA[s]	0...99.99
Диапазон измерения	-1...10 bar-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (Turn down 1:1)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для стабильных газов группы 2
Дисплейный блок	бар, МПа, мм рт. ст., кгс/см²
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Защита от перенапряжения	yes, (<, 40 V)
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PQ-010-KHR18-MFPKG/AS/
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	ПБТ, ПК, ТПЭ, НБР, ФКМ, латунь, кремний (с покрытием)
Материалы (смачиваемые части)	ПБТ, ФКМ, латунь, кремний (с покрытием)
Мин. время цикла процесса [мс]	0.6
Мин. разрывное давление	30 бар3 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	50 миллионов
Номинальное давление	20 бар2 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (Turn down 1:1)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J067
Отклонение гистерезиса [% от диапазона]	<, ± 0,25, (turn down 1:1)
Отклонение линейности [% от диапазона]	&, lt, ± 0,5 % (установка предельного значения согласно DIN EN IEC 62828-1) диапазон уменьшения 1:1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (диапазон изменения 1:1, включая линейность, гистерезис и повторяемость)
Отображать	Дисплей 1&, quot, 128 x 96 пикселей, статус переключения, 1 светодиод, желтый
Параметры настройки параметров	дисплей можно поворачивать и отключать, аналоговый выход можно выбирать и масштабировать, функция обучения, функция моделирования, функция диагностики
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К: уменьшение 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1580
Поставляемые товары	Винт с головкой: 2 x (M3 x 8 мм)
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 30
Профили	Интеллектуальный датчик - SSP 4.1.1. Датчик измерения и переключения, 1 канал. Передача больших двоичных объектов типа BLOBB. Common - I&, amp, D. Расширение идентификации и диагностики. Определение количества, переключение при превышении заданного значения. Функция локатора. Функция продукта. URI.
Рабочее напряжение[В]	18...30 DC
Разрешение IOLink давление [бар]	0.001
Ревизия IOLink	1.1.3
режим SIO	да
Связь	Разъём: 1 x M8, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	0...60
стандарт SDCI	IEC 61131-9: 2019-06
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-25...85
Технологическое соединение	резьбовое соединение G 1/8 внутренняя резьба (2x)
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM3 (230,4 кБод)
Точность точки переключения [% от диапазона]	<, ± 0,5, (turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	другие медиа по запросу
Уставка SP	-1...10 bar-0.1...1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	метка, специфичная для приложения, внутренняя температура, температура среды
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	PNP/NPN, (настраивается)
ЭМС	DIN EN 61326-1
