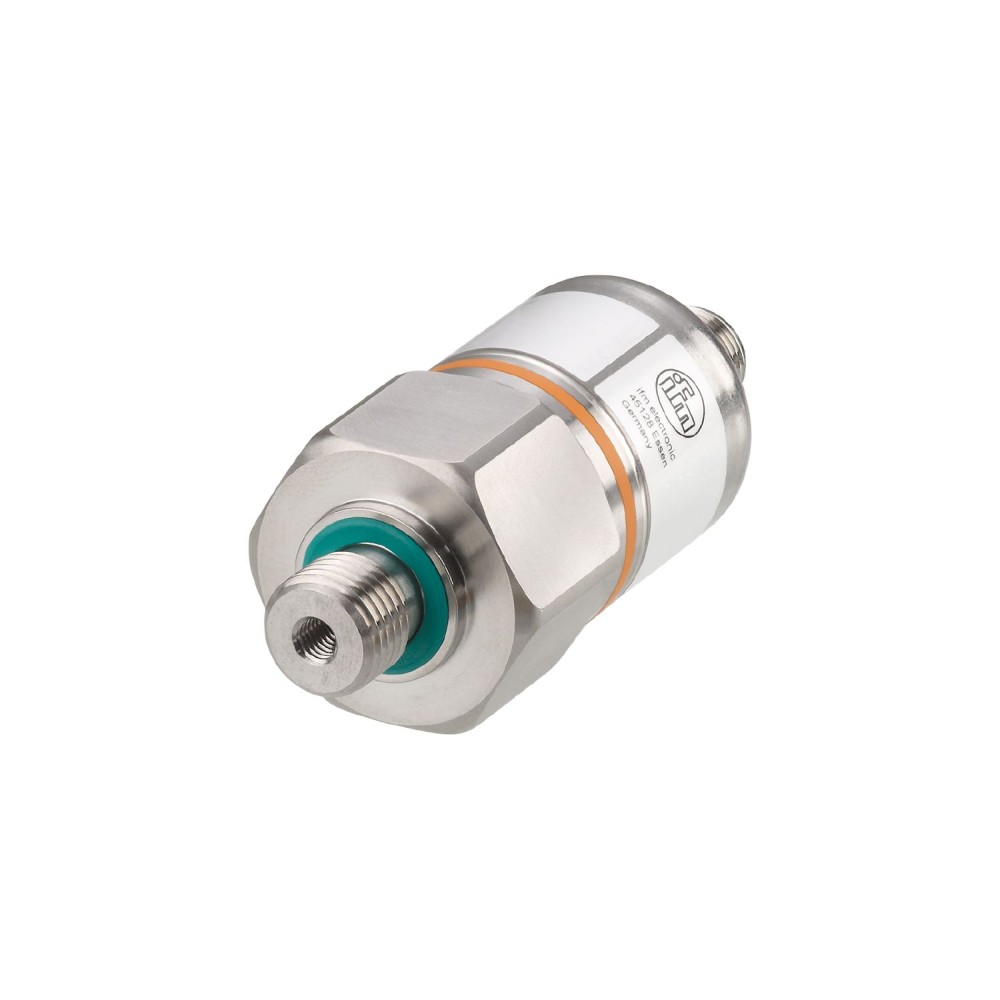

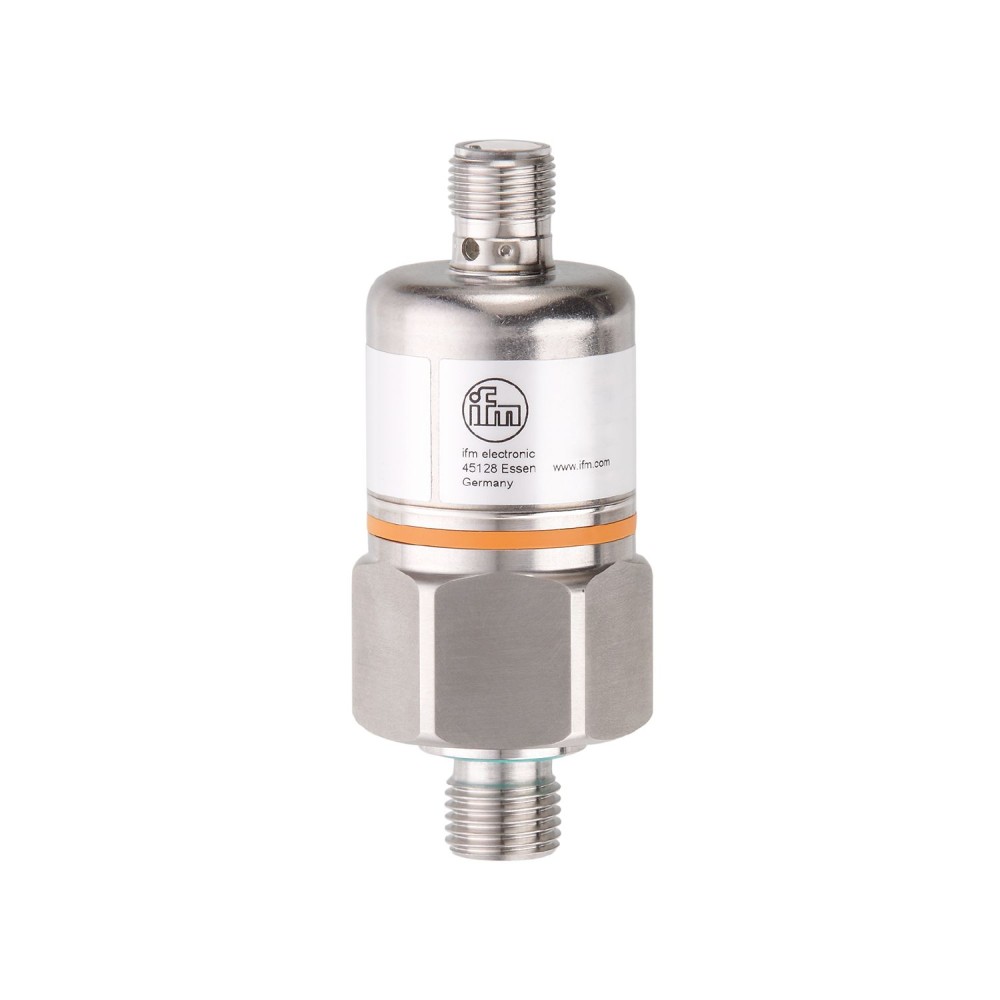

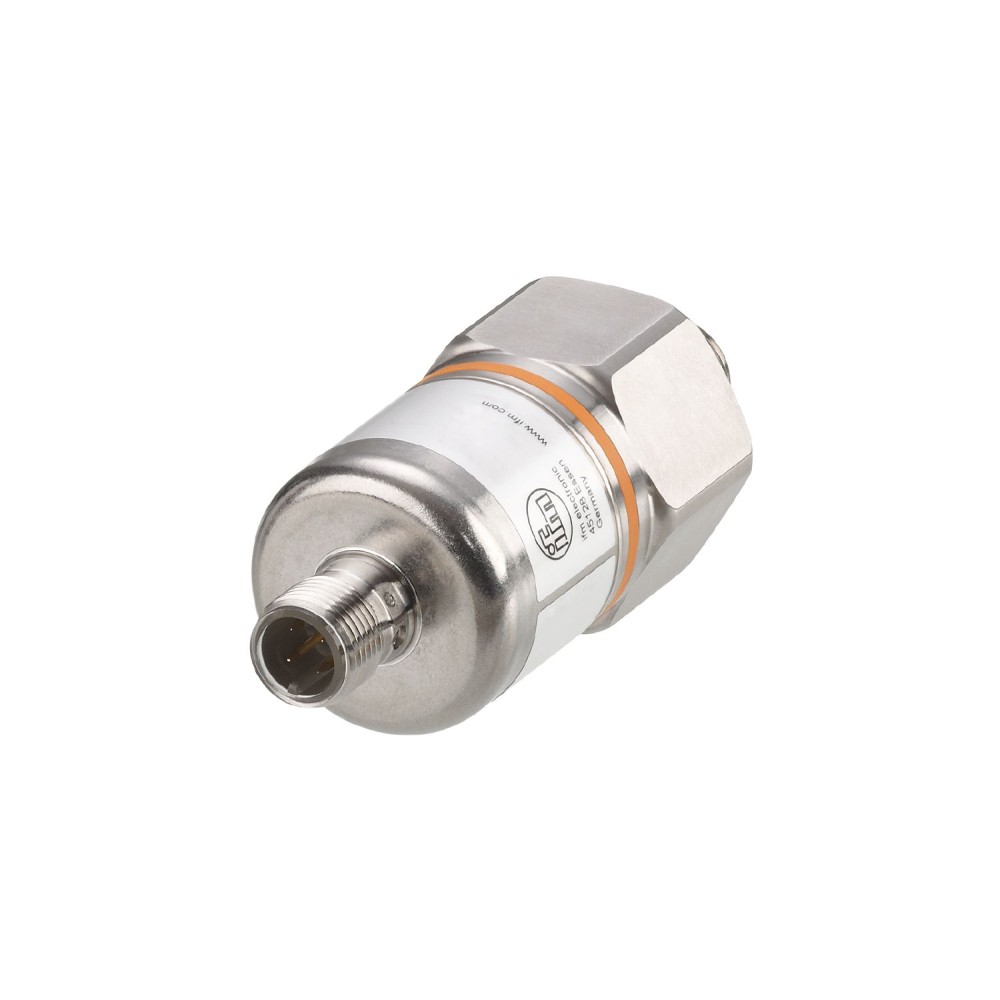

Реле давления с керамической измерительной ячейкой IFM PP-060-SBG14-QFPKG/US/ /V PP7523

Код товара: 189753

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPP7523

Код производителяPP-060-SBG14-QFPKG/US/ /V

Все характеристики

IFM PP7523 дополнительные характеристики

Описание

Прочная конструкция для использования в жестких промышленных условиях. Два коммутационных выхода, один из которых может быть настроен как диагностический. Высокая устойчивость к ударам и вибрации. Срок службы более 100 миллионов циклов давления. Удобная связь через IO-Link.

Характеристики Реле давления с керамической измерительной ячейкой IFM PP-060-SBG14-QFPKG/US/ /V PP7523

Основные характеристики

MTTF[лет]	308
Артикул	PP7523
В шагах от	0,1 бар1 фунт/кв. дюйм0,01 МПа
Вес[г]	211.1
Время задержки включения [с]	0.3
Время отклика[мс]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения, (настраиваемый)
Диапазон измерения	0...60 bar0...871 psi0...6 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Жилье	цилиндрический
Заводские настройки	SP1 = 15 барP1 = 13,8 барSP2 = 45 барP2 = 43,8 барOUT1 = HnoOUT2 = Hno
Защита	IP 69K, IP 68, (7 дней / глубина воды 1 м / 0,1 бар)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP в шагах[с]	0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PP-060-SBG14-QFPKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), FKM, EPDM/X, PA
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	500 бар7200 фунтов на кв. дюйм50 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	200 бар 3000 фунтов на кв. дюйм 20 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	2
Одобрение UL	Номер файла ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,4 (BFSL) / &, lt, ± 0,8 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	работа2 x светодиода, зеленыйсостояние переключения2 x светодиода, желтый
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Приложение	для промышленного применения
Рабочее напряжение[В]	9,6...36 постоянного тока, (режим связи: 18...32)
Размеры[мм]	Ø 30 / L = 79.5
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...85
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0.7...59.7 bar11...866 psi0.07...5.97 MPa
Точность точки переключения [% от диапазона]	<, ± 0,8
Ударопрочность	DIN IEC 60068-2-27 / DIN IEC 60068-2-291000 gDIN EN 61373category 3
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	1...60 bar15...871 psi0.1...6 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)DIN EN 60068-2-6414 gDIN EN 61373category 2
Функция обучения	да
Частота переключения постоянного тока [Гц]	170
Электрическое проектирование	ПНП
ЭМС	помехоустойчивостьEN 61000-6-2EN 61000-4-2 ESDконтактный разряд 4 кВ / воздушный разряд 15 кВEN 61000-4-3 ВЧ-излучение 20 В/мEN 61000-4-4 Импульсный зажим 4 кВEN 61000-4-5 Импульсное напряжениепитание 0,5 кВ / сигнал 1 кВ для блоков постоянного токаEN 61000-4-6 ВЧ-проводимость 10 Впомехоустойчивость в соответствии с автомобильной директивой 1995/54/EC / 04/104EG / 05/83/EGИспытание поглощающей камеры по ISO 11452-2:80 В/мEN 50155Класс T3, C1, S1
