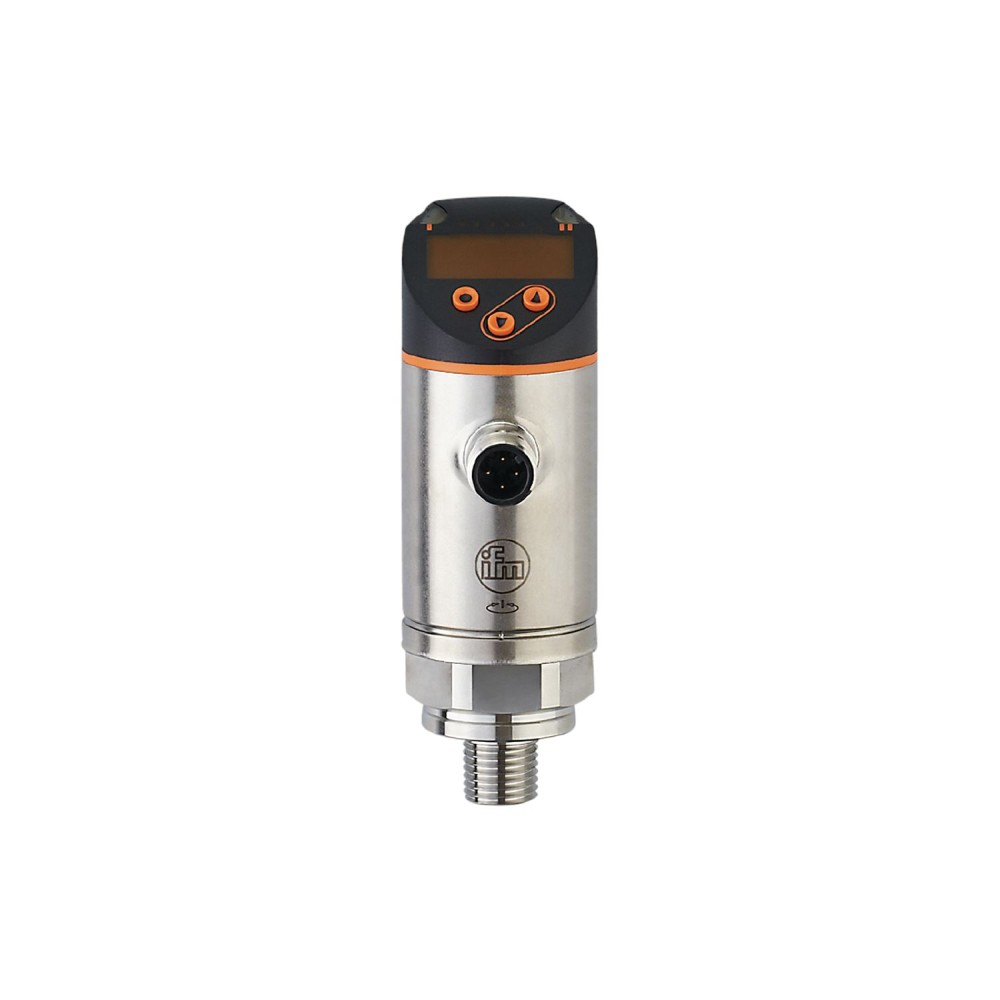

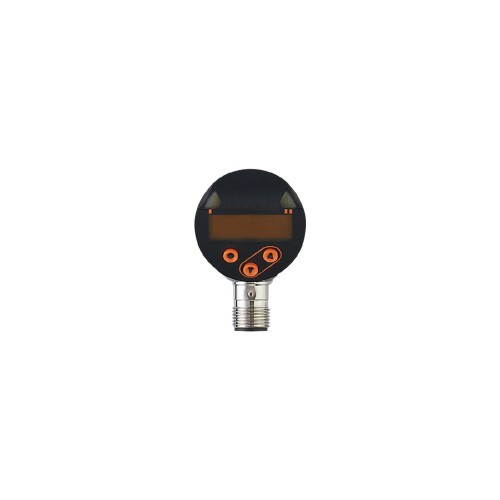

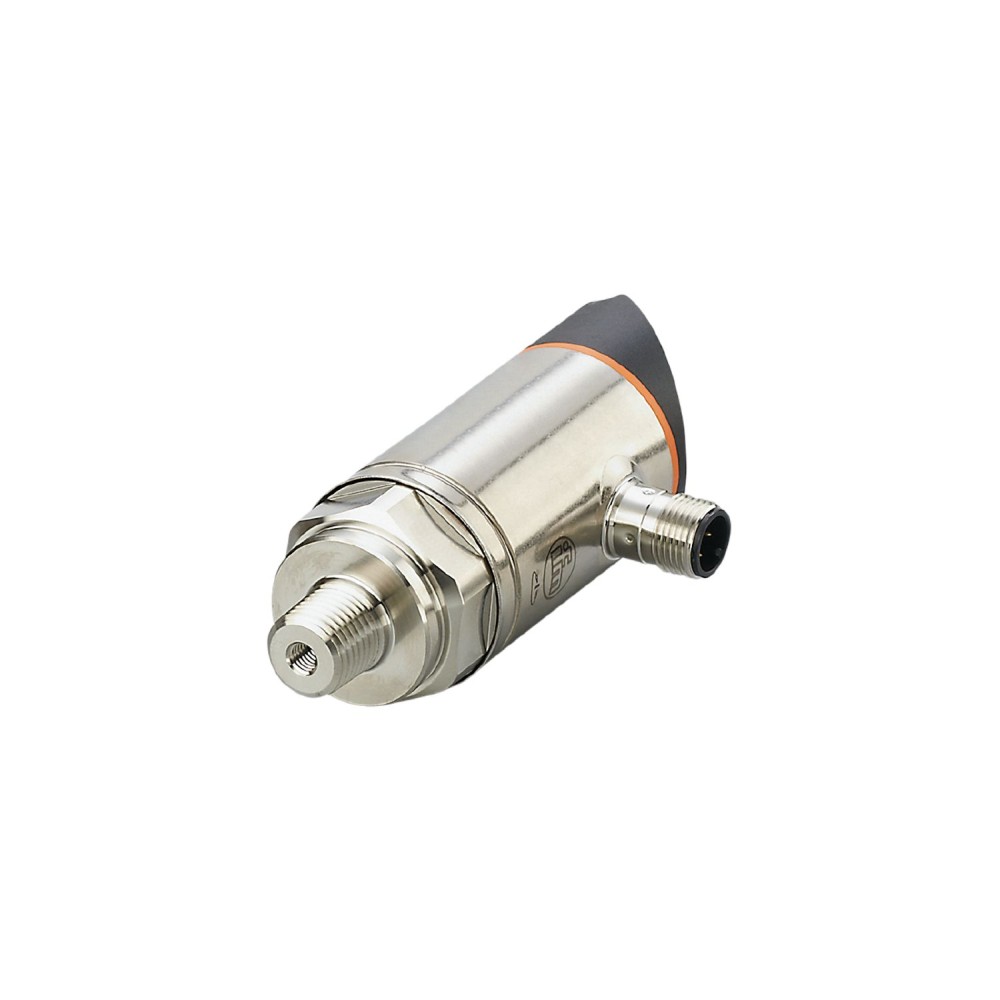

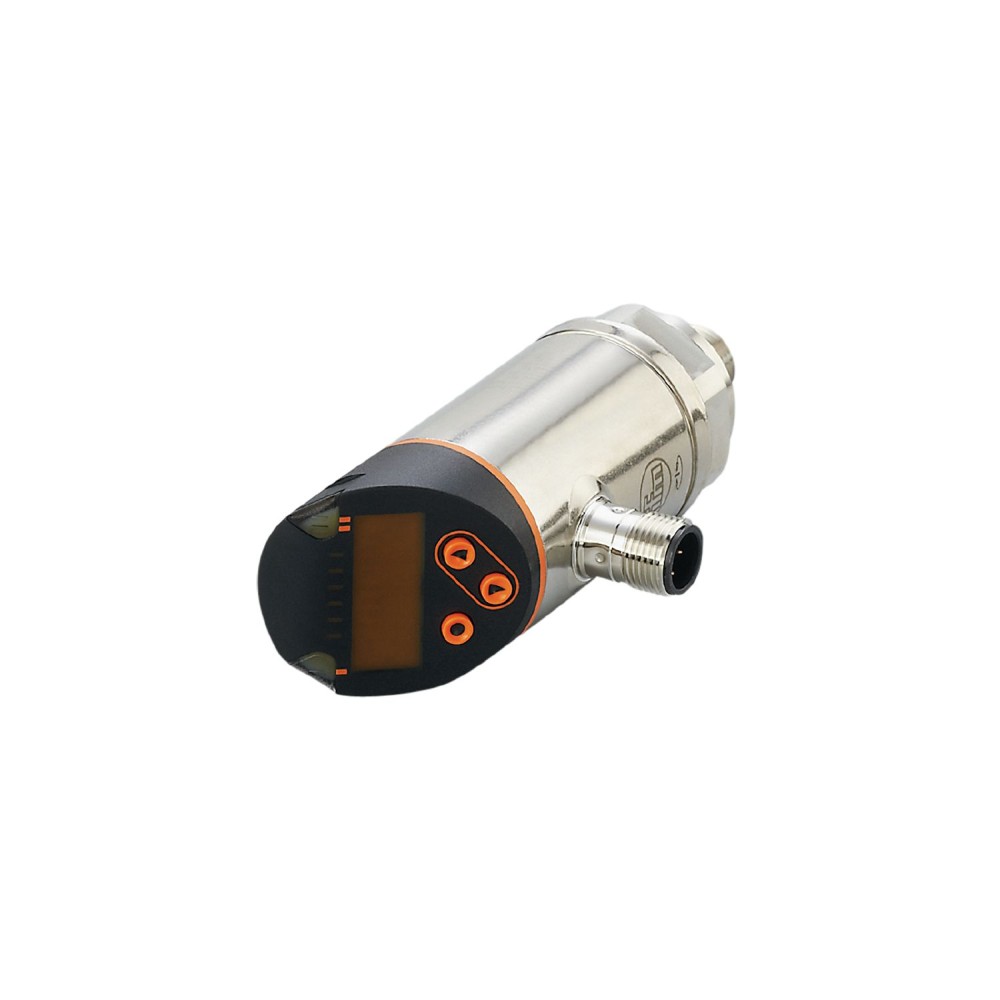

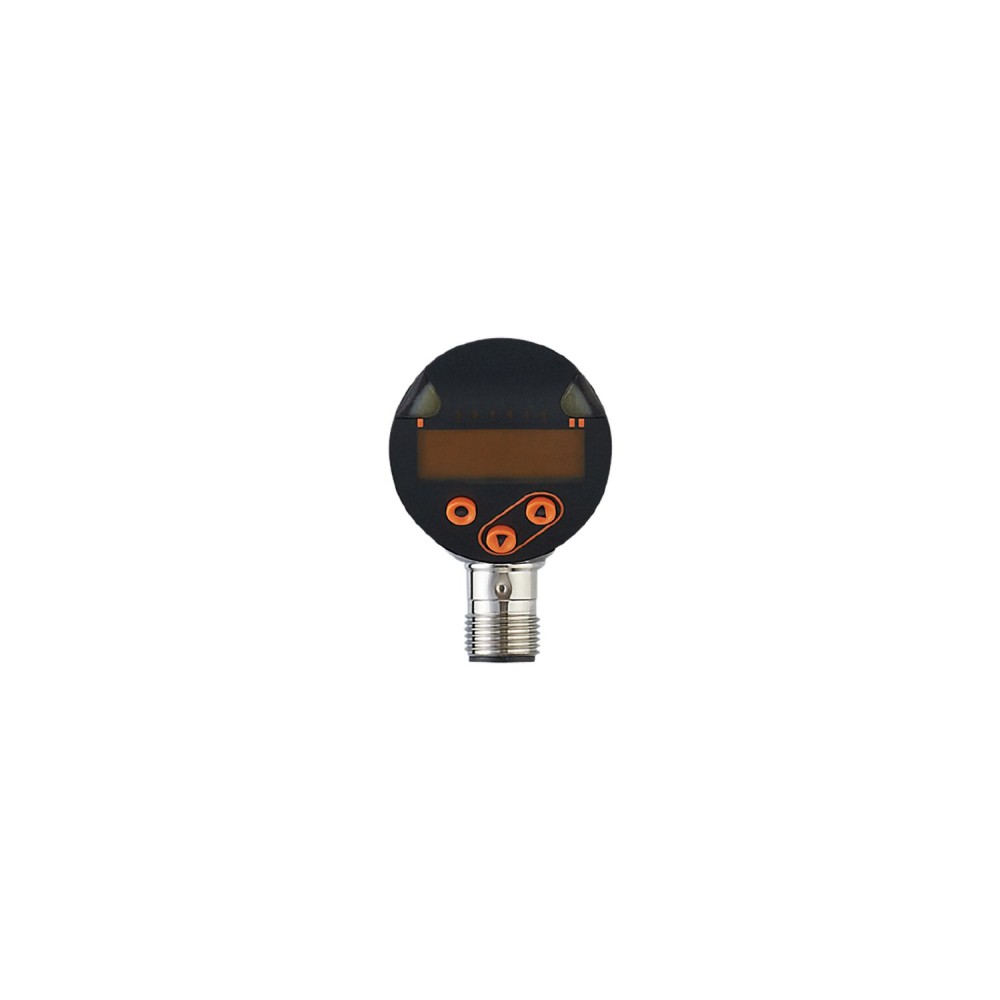

Датчик давления с дисплеем IFM PN-1-1BREN14-QFRKG/US/ /V PN7699

Код товара: 189752

IFM Производитель

50 040 ₽

Быстрый заказ

Характеристики

Код производителяPN7699

АртикулPN7699

Код производителяPN-1-1BREN14-QFRKG/US/ /V

Все характеристики

IFM PN7699 дополнительные характеристики

Описание

Датчик давления IFM PN7699 (PN-1-1BREN14-QFRKG/US/ /V)

Датчик давления IFM PN7699 (PN-1-1BREN14-QFRKG/US/ /V) предназначен для точного измерения относительного давления и вакуума в промышленных системах. Устройство обеспечивает надежный контроль параметров среды и удобство интеграции благодаря современным интерфейсам.

Ключевые технические характеристики

Диапазон измерения:Датчик работает в диапазоне от -1 до 1 бар (от -1000 до 1000 мбар), что позволяет использовать его для контроля как избыточного давления, так и вакуума. Этот широкий диапазон обеспечивает универсальность применения в различных технологических процессах.

Выходные сигналы и интерфейс IO-Link:Устройство оснащено двумя коммутационными выходами, один из которых поддерживает интерфейс IO-Link. Это обеспечивает гибкость в подключении к системам управления и передачу как дискретных, так и расширенных диагностических данных.

Интегрированный дисплей:Встроенный красно-зеленый 4-значный дисплей обеспечивает четкую визуализацию измеряемых значений и статуса работы. Изменение цвета дисплея позволяет быстро идентифицировать нахождение параметров в допустимом диапазоне.

Защита и конструкция:Датчик обладает высокой степенью защиты IP65 и IP67, что гарантирует его надежную работу в условиях повышенной влажности и запыленности. Прочная конструкция и материалы, такие как нержавеющая сталь, керамика и FKM для смачиваемых частей, обеспечивают долговечность и устойчивость к агрессивным средам. Технологическое соединение (резьба 1/4" NPT) может поворачиваться для оптимального выравнивания.

Преимущества

Высокая точность и стабильность:Керамическая емкостная ячейка измерения давления обеспечивает высокую точность показаний, а конструкция датчика гарантирует долговременную стабильность параметров даже при значительных перегрузках.
Удобство эксплуатации и интеграции:Дисплей с индикацией "красный/зеленый" упрощает мониторинг состояния, а наличие IO-Link значительно облегчает быструю настройку, передачу данных и интеграцию в автоматизированные системы.
Надежность в тяжелых условиях:Высокие степени защиты IP65/IP67 и выбор коррозионностойких материалов позволяют использовать датчик в жестких промышленных условиях, включая воздействие влаги и агрессивных веществ.

Характеристики Датчик давления с дисплеем IFM PN-1-1BREN14-QFRKG/US/ /V PN7699

Основные характеристики

MAWP для приложений согласно CRN	20 бар 20000 мбар 290 фунтов на кв. дюйм 590 дюймов рт. ст. 2000 кПа
MTTF[лет]	260
Артикул	PN7699
В шагах от	1 мбар0,1 фунта на квадратный дюйм0,1 дюйма рт. ст.1 кПа
Вес	243.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 90.7
Давление разрешения IOLink	1 мбар 0,001 МПа
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Диапазон измерения	-1...1 bar-1000...1000 mbar-14.5...14.5 psi-29.4...29.4 inHg-100...100 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-1-1BREN14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), керамика, FKM
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	10 мбар 0,2 фунта на квадратный дюйм 0,3 дюйма рт. ст. 1 кПа
Мин. разрывное давление	30000 mbar450 psi880 inHg3000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	2...3 оборота после затягивания вручную, рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением
Номинальное давление	10000 mbar145 psi290 inHg1000 kPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J001
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 4 светодиода, зеленые (бар, фунт/кв. дюйм, кПа, дюймы рт. ст.), состояние переключения: 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2627Status_B Высокое разрешение / CMPT = 3636
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-993...990 mbar-14.4...14.4 psi-29.3...29.2 inHg-99...99 kPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-983...1000 mbar-14.3...14.5 psi-29...29.5 inHg-98...100 kPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
