Датчик давления с дисплеем IFM PN-001BREN14-QFRKG/US/ /V PN7697

Код товара: 189751

IFM Производитель

50 040 ₽

Быстрый заказ

Характеристики

Код производителяPN7697

АртикулPN7697

Код производителяPN-001BREN14-QFRKG/US/ /V

Все характеристики

IFM PN7697 дополнительные характеристики

Описание

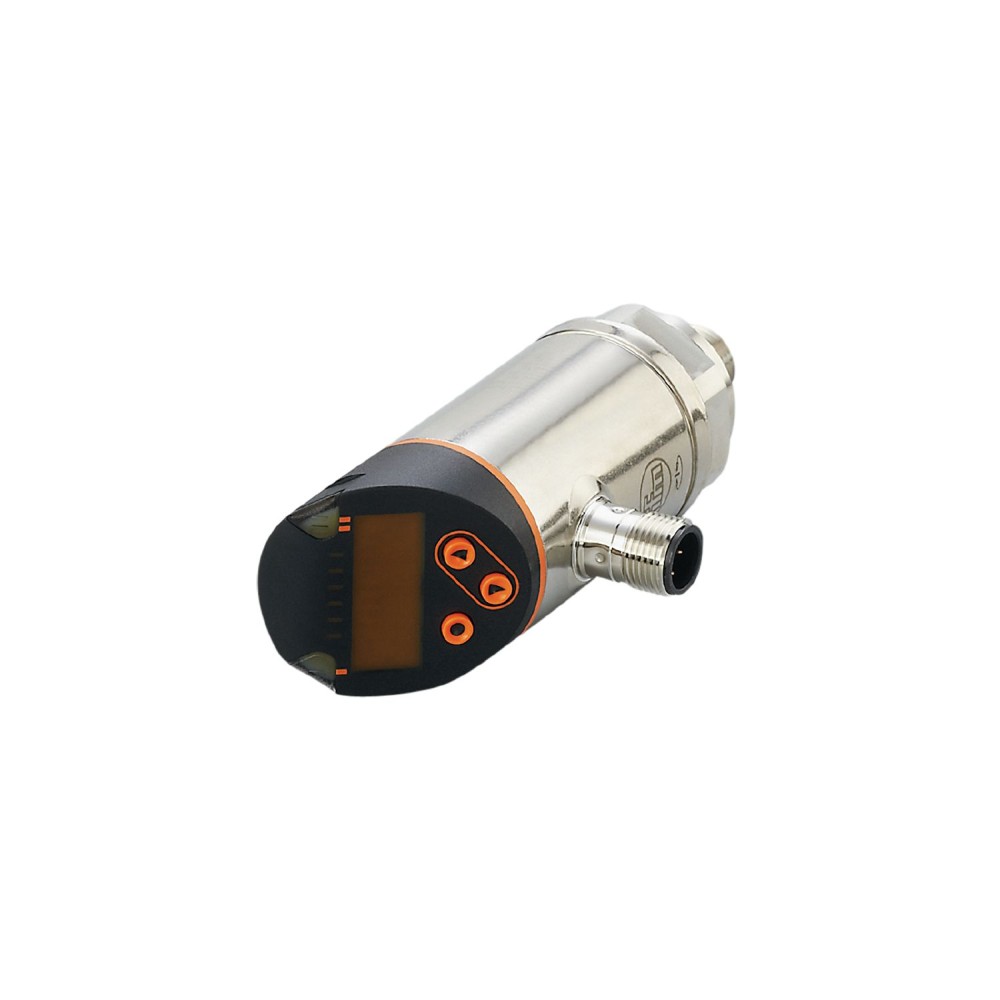

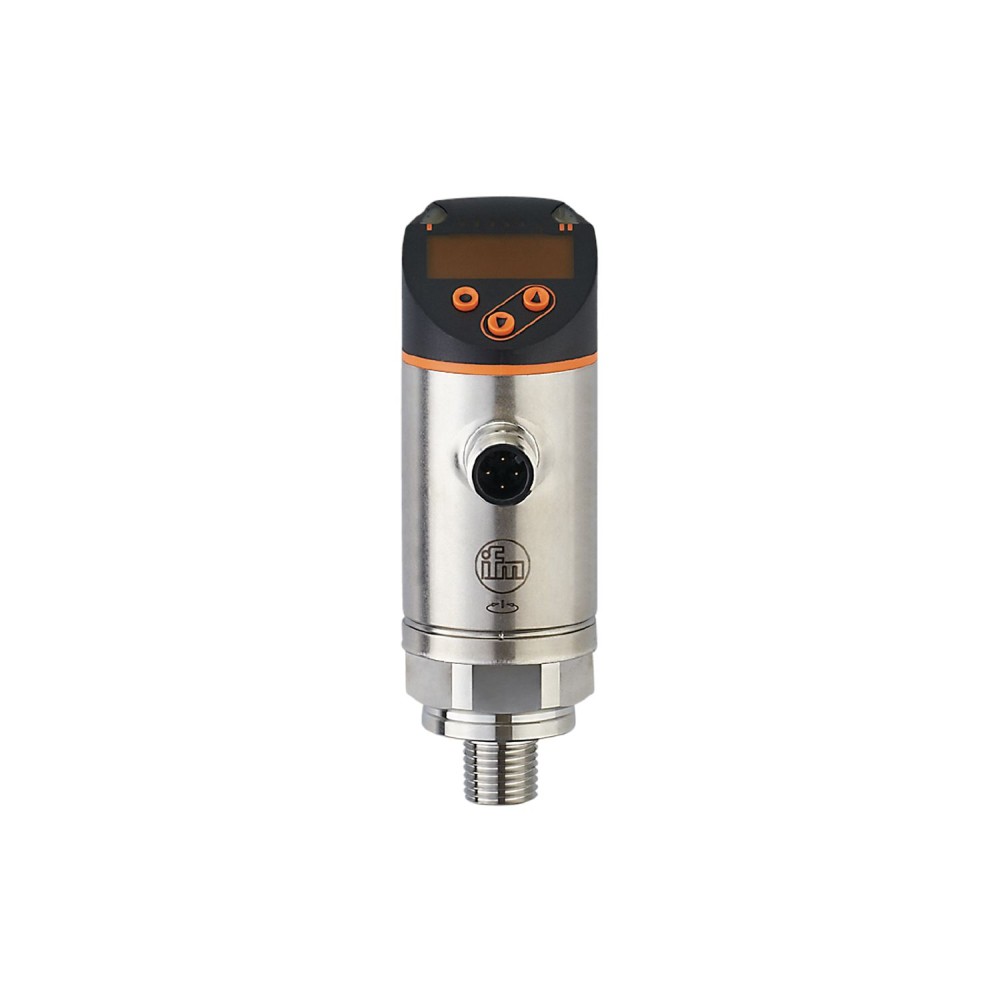

Датчик давления IFM PN-001BREN14-QFRKG/US/ /V (PN7697) представляет собой промышленное устройство для точного измерения относительного давления в диапазоне от 0 до 1 бар. Он разработан для использования в различных системах автоматизации, требующих надежного контроля давления и гибкости в интеграции.

Ключевые характеристики

Диапазон измерения:Данный датчик обеспечивает измерение давления в диапазоне от 0 до 1 бар (0... 1000 мбар, 0... 14. 5 psi, 0... 29. 5 inHg, 0... 100 кПа). Этот диапазон подходит для широкого круга применений, где требуется мониторинг низкого и среднего давления.

Выходные сигналы и интерфейс:Устройство оснащено двумя коммутационными выходами, один из которых поддерживает интерфейс связи IO-Link. Это обеспечивает не только передачу дискретных сигналов, но и возможность обмена расширенными данными, включая диагностическую информацию, а также дистанционное конфигурирование датчика через IO-Link.

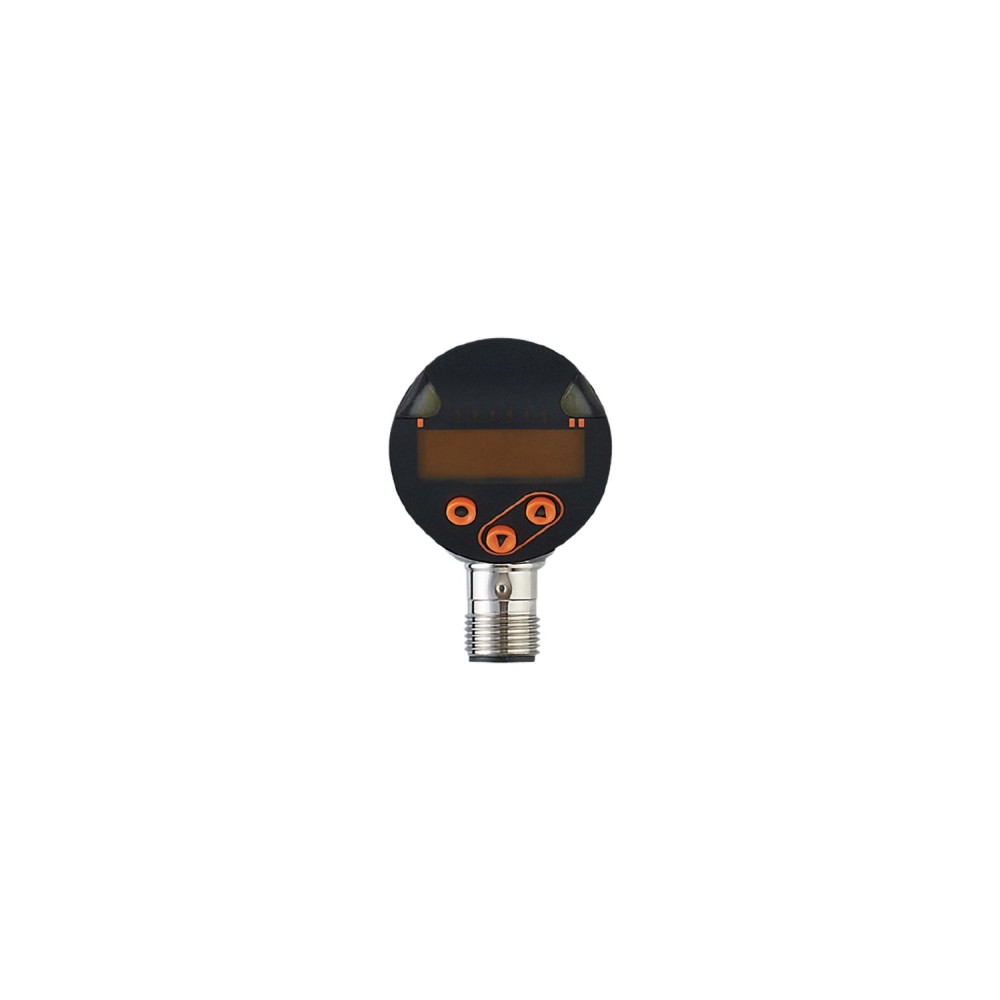

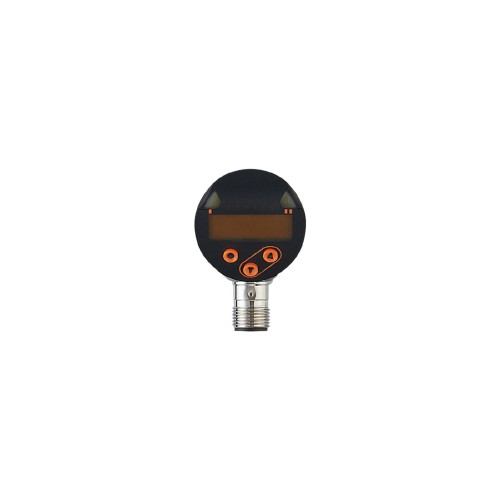

Интегрированный дисплей:Датчик оборудован красно-зеленым 4-значным дисплеем, который служит для четкой индикации измеренных значений и статуса переключения. Цвет дисплея изменяется для визуального оповещения о нахождении давления в допустимом диапазоне, что упрощает оперативный контроль.

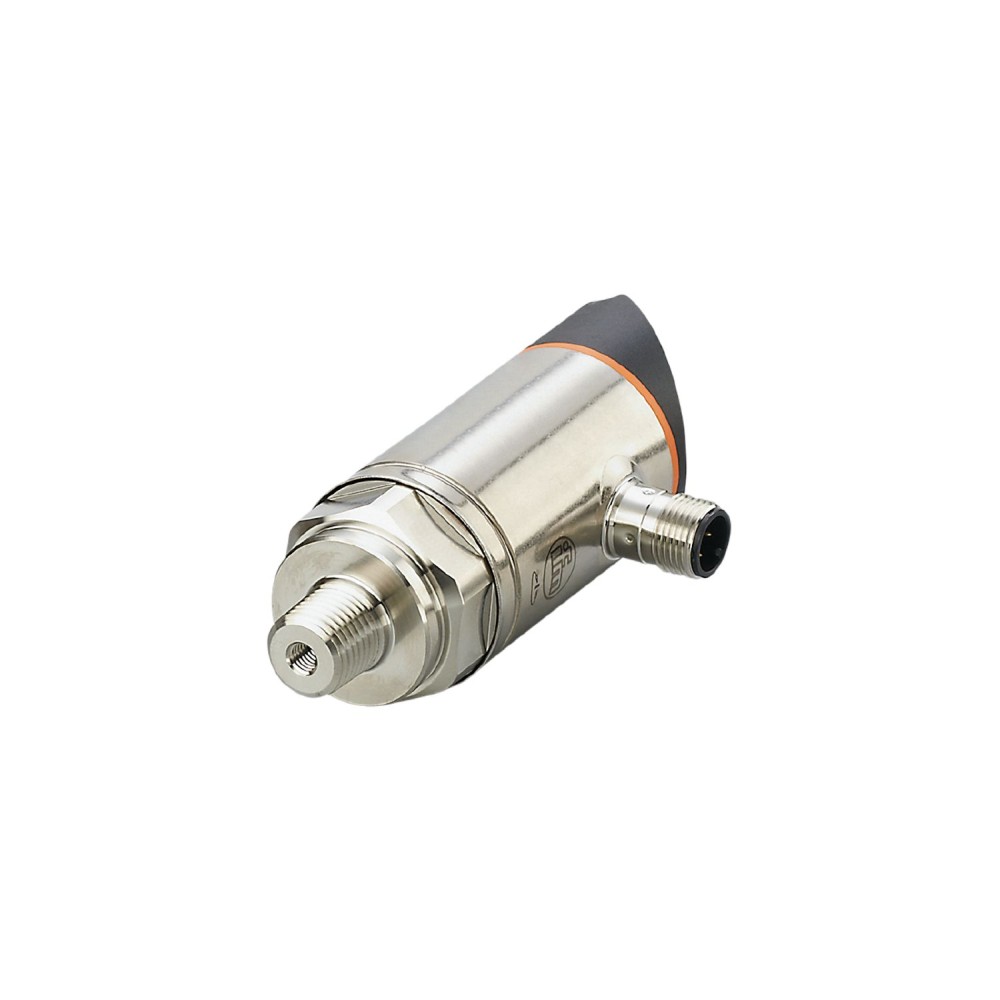

Технологическое соединение:Для подключения к процессу используется резьбовое соединение наружная резьба 1/4" NPT. Конструкция датчика позволяет поворачивать технологическое соединение на 345° для оптимального выравнивания и удобства монтажа.

Защита и надежность:Модель обладает высокой степенью защиты от перегрузки и долговременной стабильностью, что способствует точности показаний на протяжении всего срока службы. Прочный корпус обеспечивает степень защиты IP 65 и IP 67, что гарантирует работу в жестких промышленных условиях.

Преимущества

Универсальность подключения:Наличие двух коммутационных выходов, один из которых поддерживает IO-Link, обеспечивает гибкость интеграции в различные системы автоматизации и передачу дополнительных диагностических данных.
Удобство эксплуатации и мониторинга:Красно-зеленый дисплей с возможностью поворота технологического соединения упрощает визуальный контроль и монтаж, позволяя легко считывать показания и определять состояние в допустимом диапазоне.
Надежность и долговечность:Прочная конструкция, высокая защита от перегрузки и степень защиты IP 65/IP 67 гарантируют стабильную работу и долгий срок службы в сложных промышленных условиях.

Характеристики Датчик давления с дисплеем IFM PN-001BREN14-QFRKG/US/ /V PN7697

Основные характеристики

MAWP для приложений согласно CRN	10 бар 10000 мбар 145 фунтов на кв. дюйм 290 дюймов рт. ст. 1000 кПа
MTTF[лет]	260
Артикул	PN7697
В шагах от	1 мбар0,01 фунта на квадратный дюйм0,1 дюйма рт. ст.0,1 кПа
Вес	243.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 90.7
Давление разрешения IOLink	0.5 mbar0.0005 MPa
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Диапазон измерения	0...1 bar0...1000 mbar0...14.5 psi0...29.5 inHg0...100 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-001BREN14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), керамика, FKM
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	5 мбар0,08 фунтов на кв. дюйм0,2 дюйма рт. ст.0,5 кПа
Мин. разрывное давление	30000 mbar450 psi880 inHg3000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	2...3 оборота после затягивания вручную, рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением
Номинальное давление	10000 mbar145 psi290 inHg1000 kPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J001
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 4 зеленых светодиода (мбар, фунт/кв. дюйм, кПа, дюймы рт. ст.), состояние переключения: 2 желтых светодиода, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2456Status_B Высокое разрешение / CMPT = 3635
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	3...995 mbar0.05...14.43 psi0.1...29.4 inHg0.3...99.5 kPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	8...1000 mbar0.12...14.5 psi0.2...29.5 inHg0.8...100 kPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
