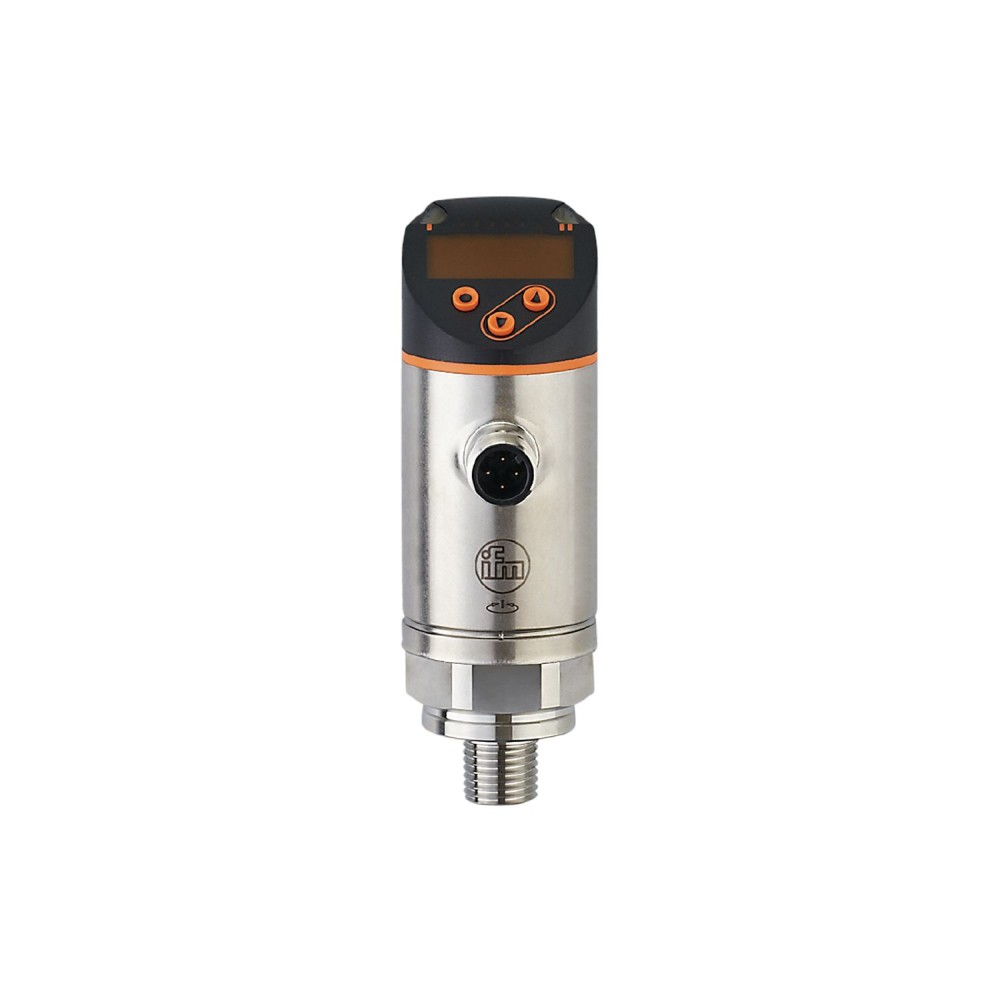

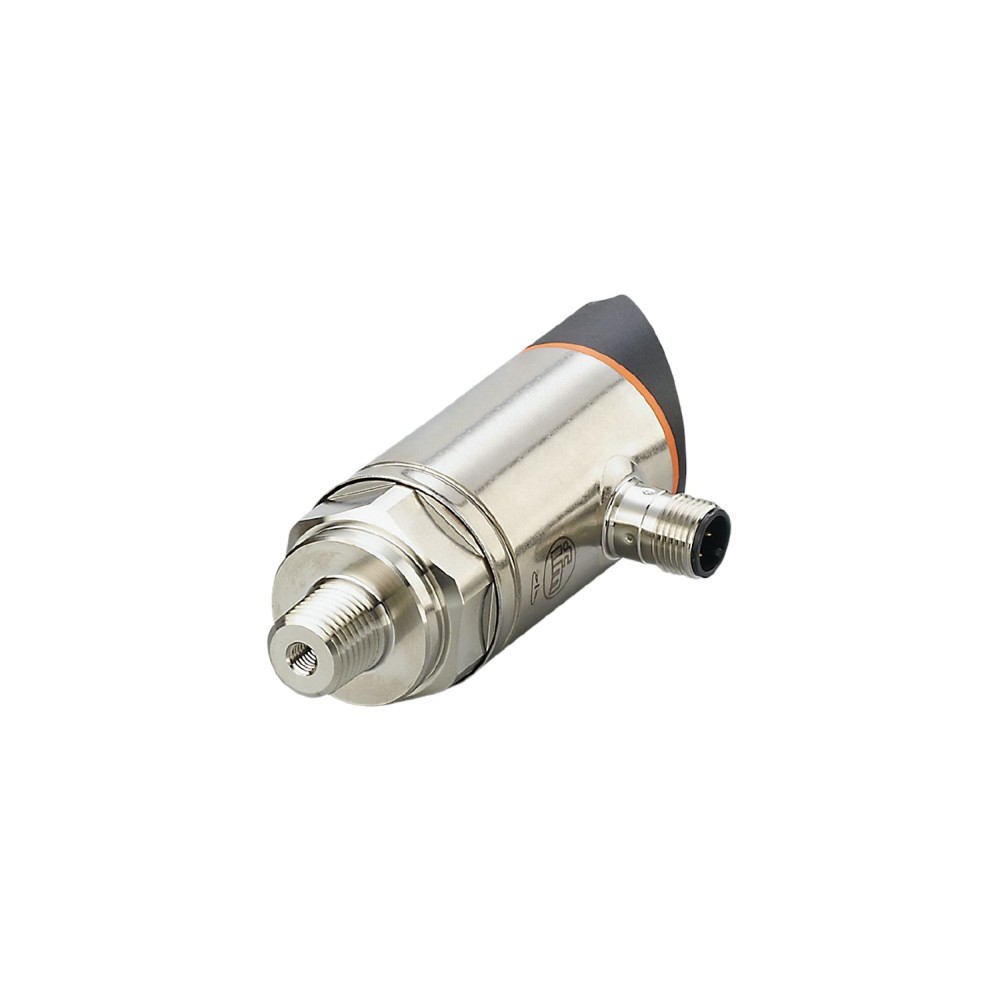

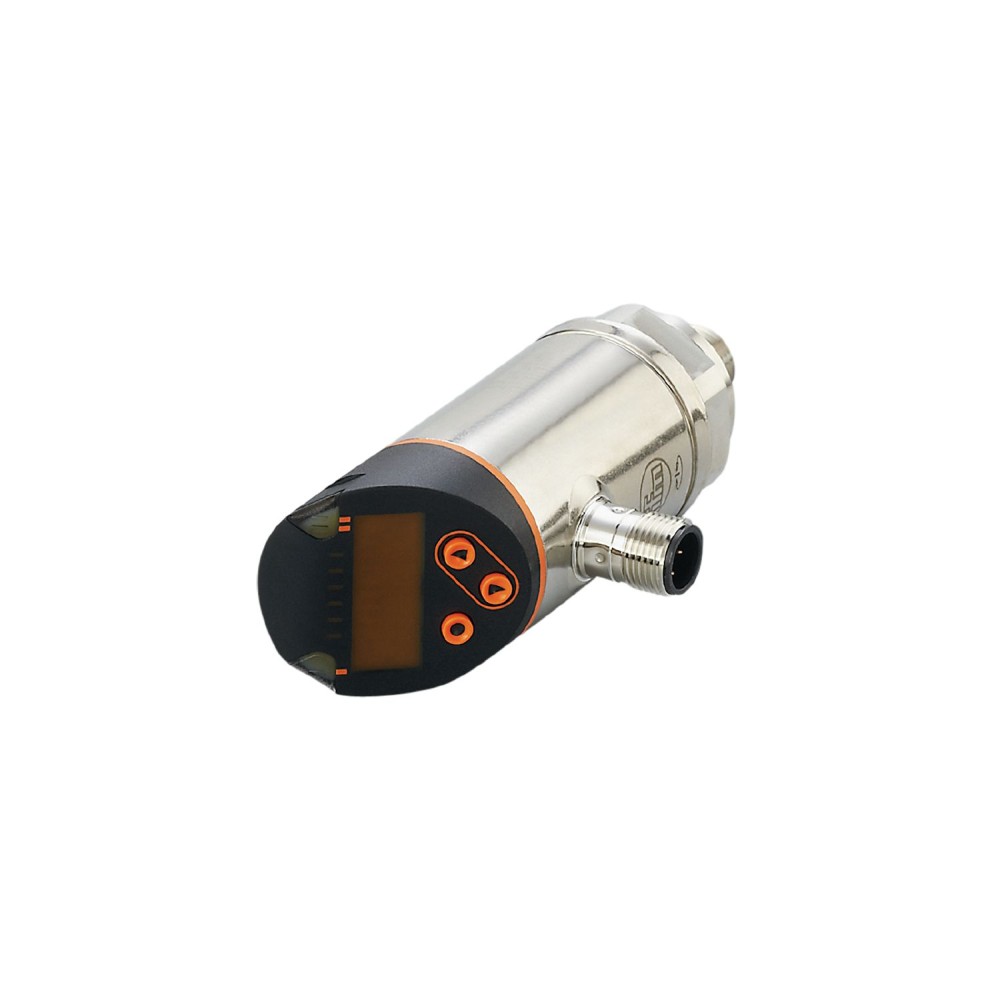

Датчик давления с дисплеем IFM PN-010-REN14-QFRKG/US/ /V PN7694

Код товара: 189748

IFM Производитель

48 613 ₽

Быстрый заказ

Характеристики

Код производителяPN7694

АртикулPN7694

Код производителяPN-010-REN14-QFRKG/US/ /V

Все характеристики

IFM PN7694 дополнительные характеристики

Описание

Датчик давления с дисплеем IFM PN-010-REN14-QFRKG/US/ /V (PN7694) представляет собой электронное устройство для измерения и мониторинга давления в различных промышленных системах.

Основные характеристики

Диапазон измерения и тип давления:Данный датчик предназначен для работы с относительным давлением и вакуумом, охватывая диапазон от -1 до 10 бар (-14. 5 до 145 psi). Это обеспечивает его применимость в широком спектре технологических процессов, требующих контроля как пониженного, так и избыточного давления.
Выходной сигнал и интерфейс IO-Link:Устройство оснащено двумя цифровыми коммутационными выходами, один из которых поддерживает интерфейс IO-Link. Это позволяет гибко интегрировать датчик в современные системы автоматизации, обеспечивая не только передачу коммутационного сигнала, но и двунаправленную связь для параметризации и диагностики.
Степень защиты и материалы:Высокие классы защиты IP 65 и IP 67 гарантируют надежную работу датчика в условиях воздействия пыли и влаги. Смачиваемые части, выполненные из нержавеющей стали (316L/1. 4404) и керамики, обеспечивают коррозионную стойкость и совместимость с различными средами, включая жидкости и газы.

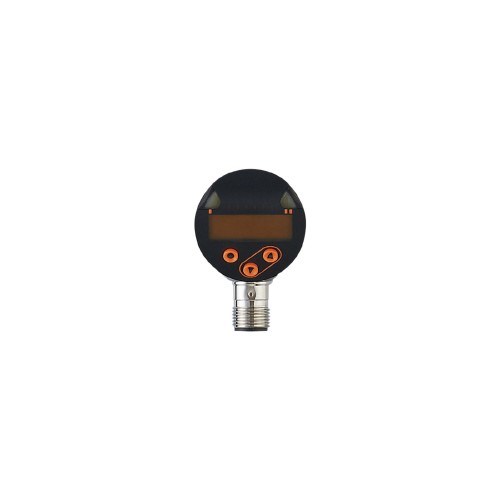

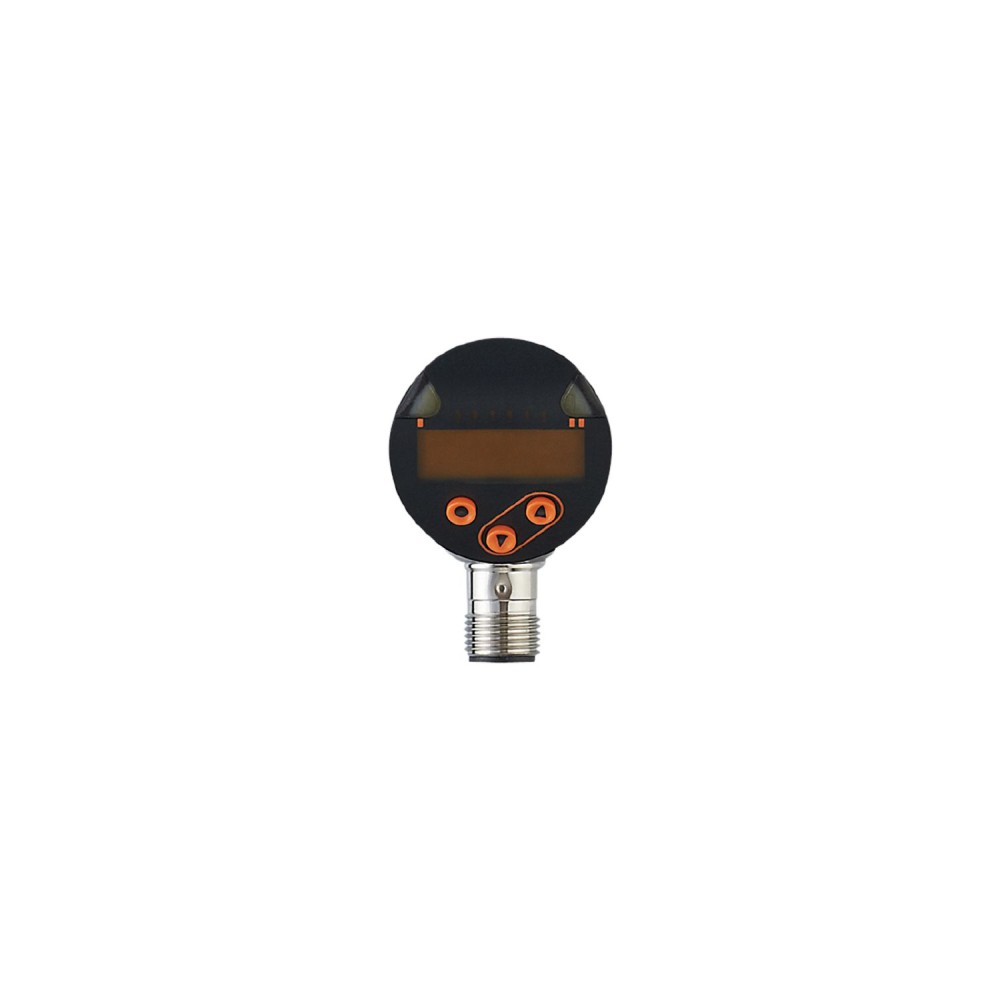

Интегрированный дисплей:Наличие красно-зеленого 4-значного алфавитно-цифрового дисплея облегчает локальный мониторинг измеренных значений. Изменение цвета дисплея позволяет оперативно идентифицировать выход параметров за допустимые пределы, повышая удобство эксплуатации и безопасность.
Долгосрочная стабильность:Показатель долгосрочной стабильности составляет менее ± 0, 05% от диапазона измерения за 6 месяцев. Это свидетельствует о высокой надежности и точности измерений на протяжении длительного времени, что минимизирует необходимость в частой калибровке.

Преимущества

Универсальность применения:Широкий диапазон измерения и поддержка относительного давления и вакуума делают датчик подходящим для разнообразных промышленных задач.
Расширенные возможности интеграции:Благодаря двум коммутационным выходам и интерфейсу IO-Link, датчик легко интегрируется в существующие и новые системы управления, предоставляя возможности для детальной настройки и диагностики.
Надежность в эксплуатации:Прочные материалы, высокий уровень защиты IP и высокая долгосрочная стабильность гарантируют длительный срок службы и точные показания даже в жестких промышленных условиях.

Характеристики Датчик давления с дисплеем IFM PN-010-REN14-QFRKG/US/ /V PN7694

Основные характеристики

MAWP для приложений согласно CRN	50 бар725 фунтов на кв. дюйм5 МПа
MTTF[лет]	260
Артикул	PN7694
В шагах от	0.01 bar0.1 psi0.001 MPa
Вес	243.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 90.7
Давление разрешения IOLink	0.005 bar0.0005 MPa
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Диапазон измерения	-1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-010-REN14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), керамика, FKM
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	0.05 bar0.8 psi0.005 MPa
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	75 бар 1087 фунтов на кв. дюйм 7,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J001
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2454Status_B Высокое разрешение / CMPT = 3632
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.97...9.95 bar-14...144.3 psi-0.097...9.995 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.92...10 bar-13.3...145 psi-0.092...1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
