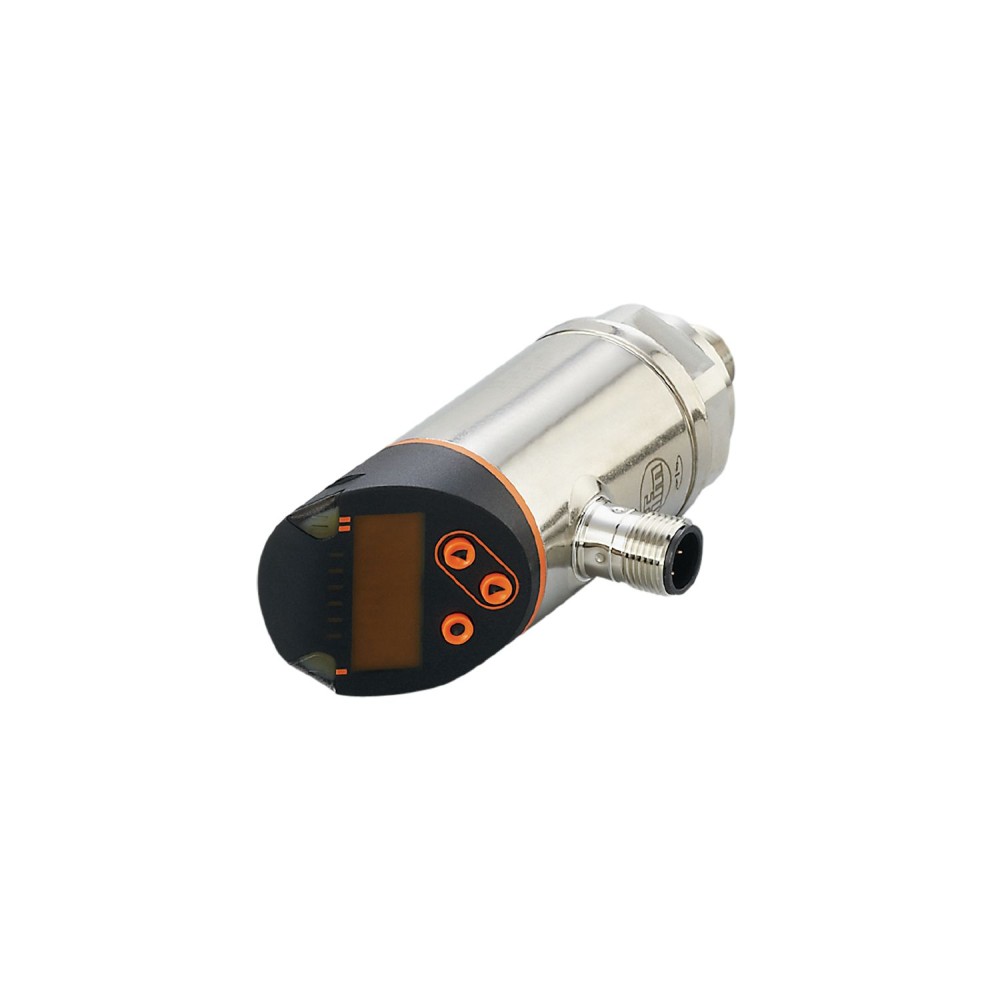

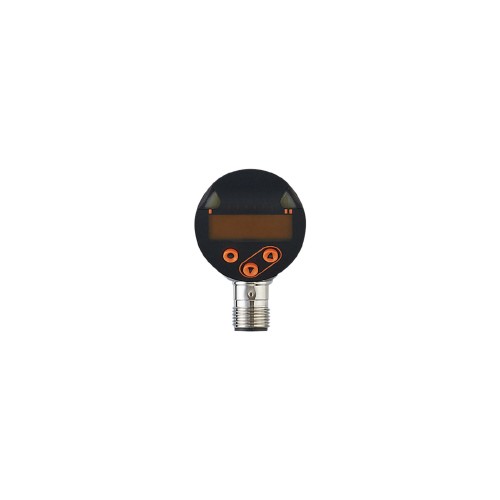

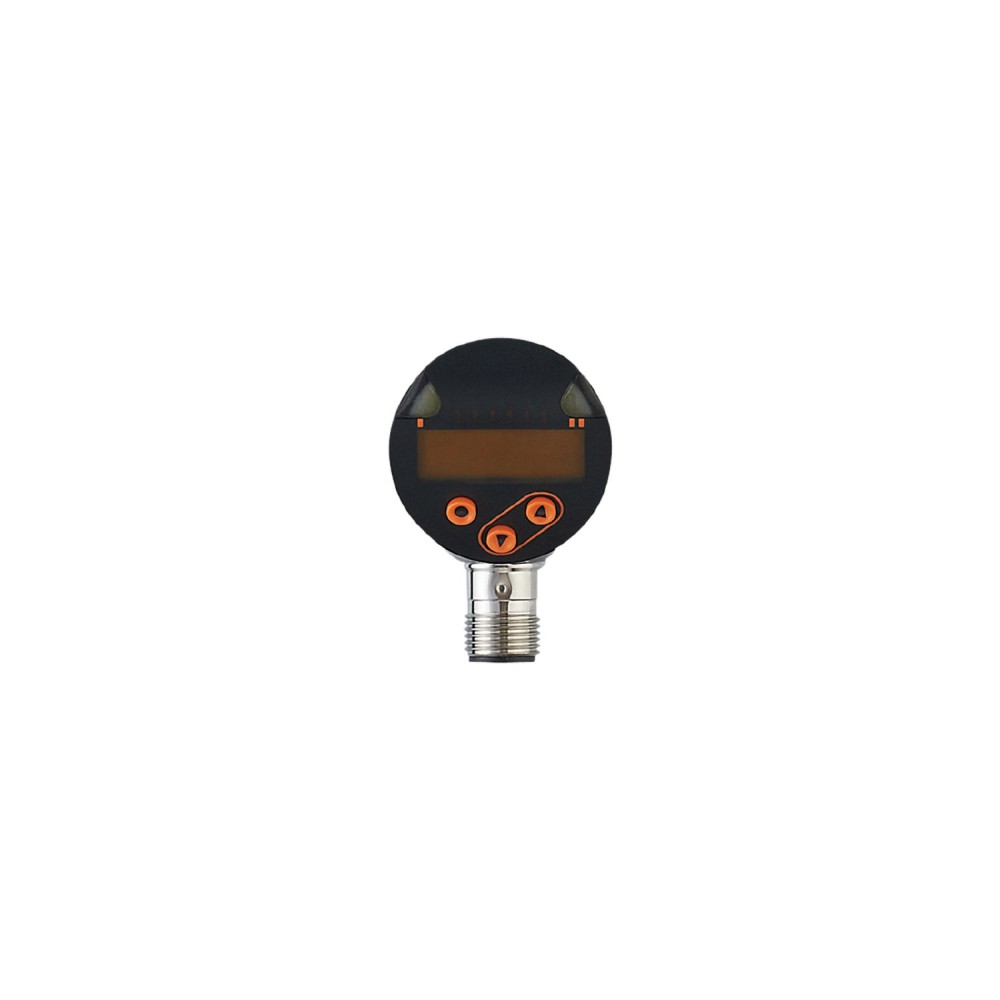

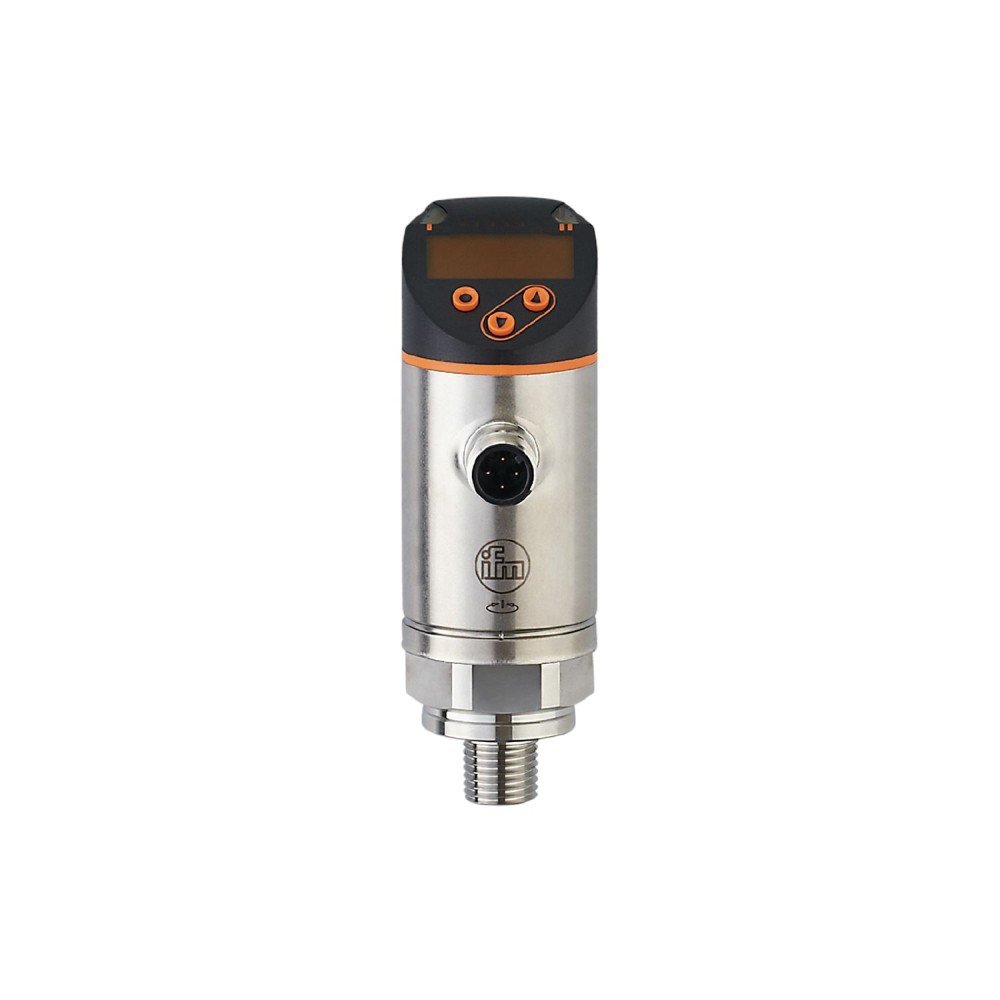

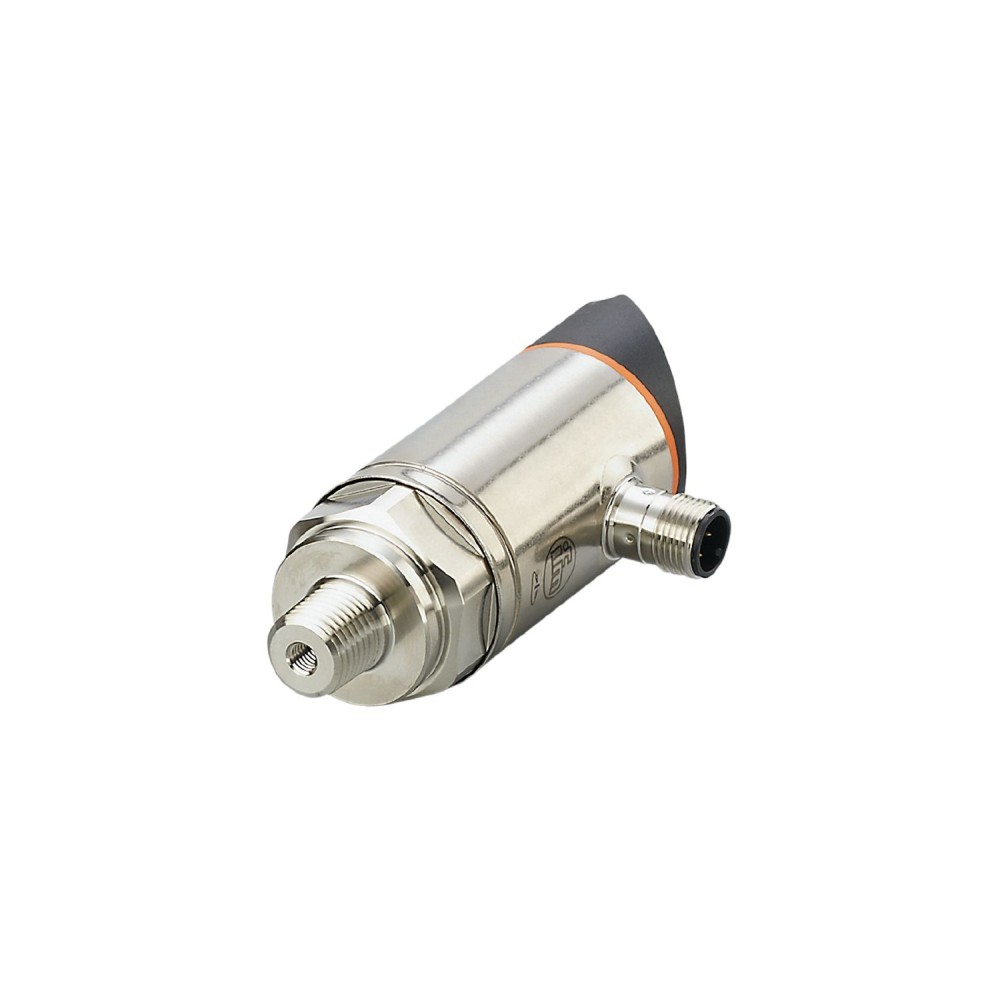

Датчик давления с дисплеем IFM PN-250-SEN14-QFRKG/US/ /V PN7671

Код товара: 189745

IFM Производитель

48 611 ₽

Быстрый заказ

Характеристики

Код производителяPN7671

АртикулPN7671

Код производителяPN-250-SEN14-QFRKG/US/ /V

Все характеристики

IFM PN7671 дополнительные характеристики

Описание

Датчик давления IFM PN-250-SEN14-QFRKG/US/ /V PN7671

Датчик давления IFM PN-250-SEN14-QFRKG/US/ /V PN7671 предназначен для точного измерения и мониторинга относительного давления в промышленных системах. Устройство обеспечивает надежную работу благодаря прочной конструкции и широкому функционалу, включая цифровой дисплей и коммуникационный интерфейс IO-Link.

Ключевые характеристики и преимущества

Широкий диапазон измерения и высокая точность.Датчик обеспечивает измерение давления в диапазоне от 0 до 250 бар (0... 3620 psi, 0... 25 MPa) с отклонением характеристик менее ±0, 25 % от диапазона (BFSL). Это гарантирует высокую надежность показаний и позволяет использовать датчик в различных промышленных процессах, где требуется точный контроль давления.
Гибкие выходные сигналы с поддержкой IO-Link.Устройство оснащено двумя коммутационными выходами, один из которых поддерживает интерфейс IO-Link. Это обеспечивает возможность подключения датчика к современным системам управления для передачи данных и удаленной настройки, а также позволяет использовать его в качестве обычного коммутационного элемента.
Интегрированный красно-зеленый дисплей.Четырехзначный алфавитно-цифровой дисплей с красно-зеленой индикацией позволяет оперативно отслеживать текущие значения давления и состояние коммутационных выходов непосредственно на месте установки. Красный/зеленый цвет дисплея обеспечивает четкую визуальную идентификацию допустимого диапазона, упрощая эксплуатацию и диагностику.
Надежная конструкция и высокая степень защиты.Корпус датчика выполнен из нержавеющей стали, что обеспечивает долговечность и устойчивость к агрессивным средам. Технологическое соединение 1/4" NPT может поворачиваться для оптимального выравнивания. Степень защиты IP65 и IP67 гарантирует работоспособность в условиях повышенной влажности и запыленности.

Основные преимущества

Высокая точность измерений и надежность данных для критически важных промышленных процессов.
Универсальность подключения благодаря наличию двух коммутационных выходов и интерфейса IO-Link.
Удобство мониторинга и быстрая диагностика благодаря интуитивно понятному красно-зеленому дисплею.

Характеристики Датчик давления с дисплеем IFM PN-250-SEN14-QFRKG/US/ /V PN7671

Основные характеристики

MAWP для приложений согласно CRN	500 бар7250 фунтов на кв. дюйм50 МПа
MTTF[лет]	214
Артикул	PN7671
В шагах от	1 бар1 фунт/кв. дюйм0,1 МПа
Вес	241
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 90.7
Давление разрешения IOLink	0.1 bar0.01 MPa
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Диапазон измерения	0...250 bar0...3620 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-250-SEN14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	1 бар1 фунт/кв. дюйм0,1 МПа
Мин. разрывное давление	1100 bar15950 psi110 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	2...3 оборота после затягивания вручную, рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением
Номинальное давление	500 бар7250 фунтов на кв. дюйм50 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J003
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2451Status_B Высокое разрешение / CMPT = 3628
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1...249 bar12...3608 psi0.1...24.9 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	2...250 bar30...3626 psi0.2...25 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
