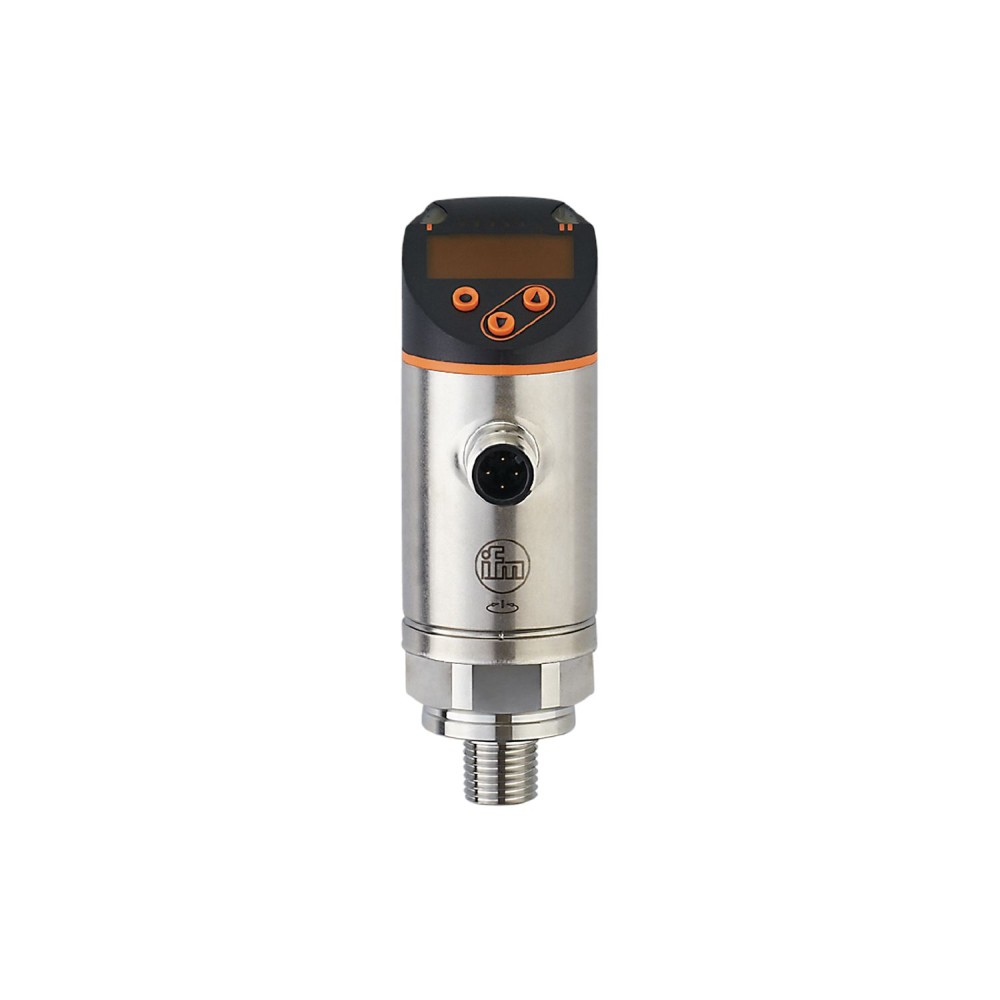

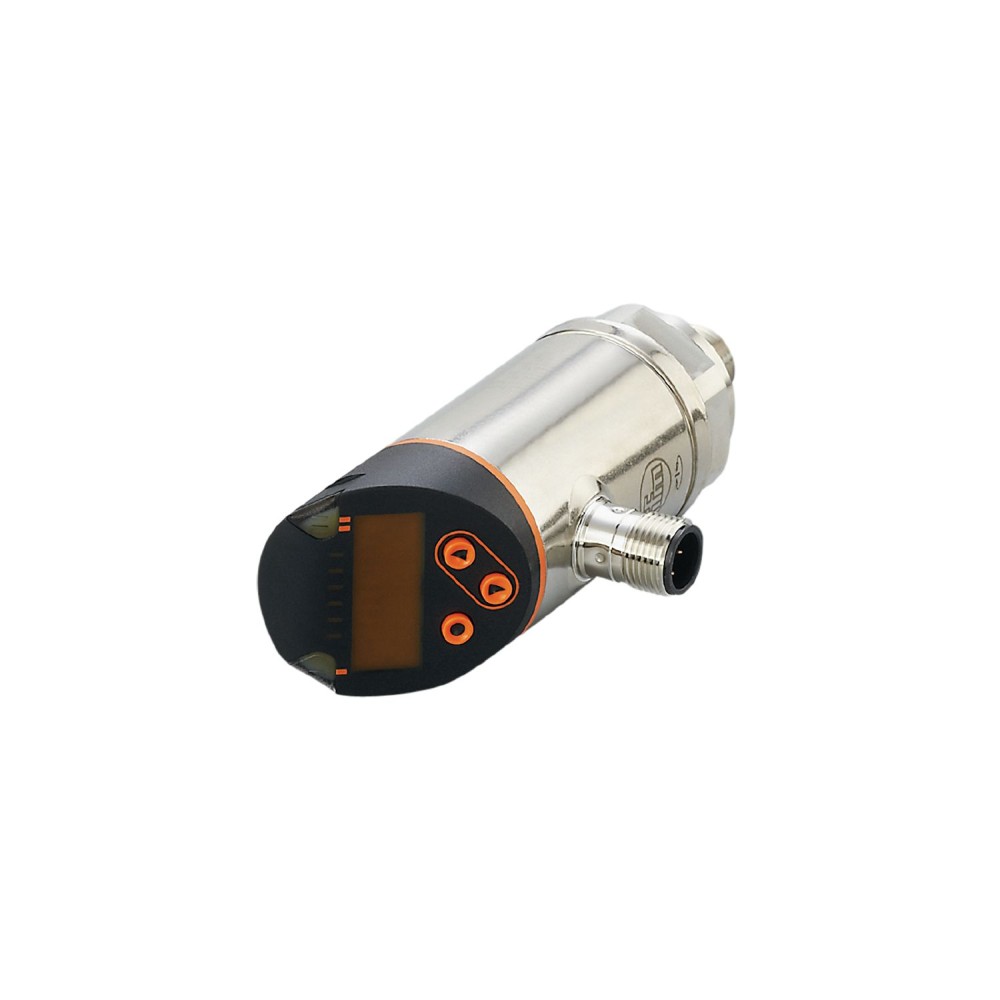

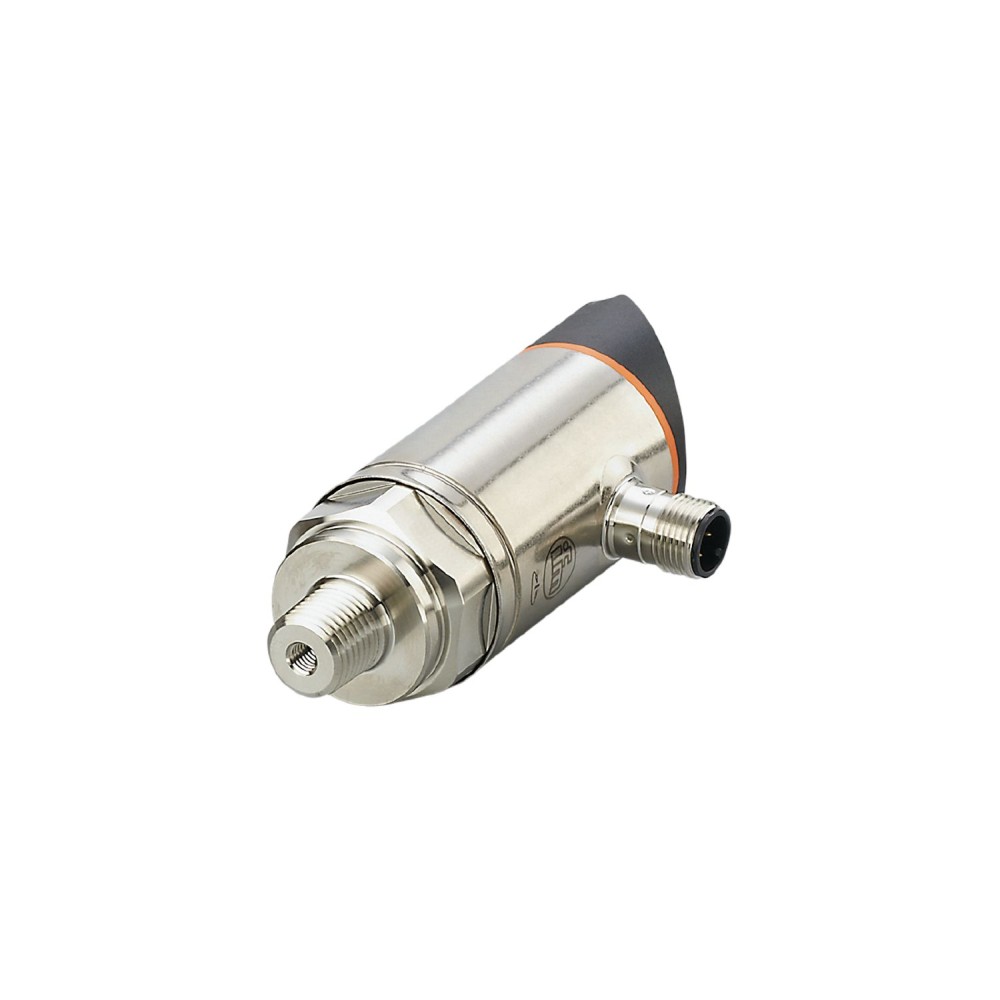

Датчик давления с дисплеем IFM PN-400-SEN14-QFRKG/US/ /V PN7670

Код товара: 189744

IFM Производитель

50 036 ₽

Быстрый заказ

Характеристики

Код производителяPN7670

АртикулPN7670

Код производителяPN-400-SEN14-QFRKG/US/ /V

Все характеристики

IFM PN7670 дополнительные характеристики

Описание

Датчик давления IFM PN-400-SEN14-QFRKG/US/ /V (артикул PN7670) представляет собой электронное устройство для мониторинга относительного давления в промышленных системах. Оснащенный красно-зеленым дисплеем для визуализации допустимого диапазона, датчик предназначен для применения в жестких условиях эксплуатации.

Ключевые характеристики

Диапазон измерения.Датчик обеспечивает измерение давления в диапазоне от 0 до 400 бар (0 до 5800 psi, 0 до 40 МПа). Этот широкий диапазон позволяет применять устройство в системах с различными уровнями давления, включая высоконагруженные промышленные контуры.
Выходные сигналы и интерфейс.Устройство имеет два цифровых коммутационных выхода, один из которых поддерживает интерфейс IO-Link. Наличие двух выходов обеспечивает гибкость в управлении, а IO-Link позволяет осуществлять расширенную диагностику, параметризацию и интеграцию в современные системы автоматизации.
Степень защиты.Корпус датчика соответствует классам защиты IP 65 и IP 67. Это гарантирует защиту от пыли, струй воды и кратковременного погружения, что критически важно для надежной работы в агрессивных промышленных средах.
Долгосрочная стабильность.Долгосрочная стабильность датчика составляет менее ± 0, 05 % от диапазона измерения за 6 месяцев. Данный параметр обеспечивает высокую точность показаний на протяжении длительного периода эксплуатации, сокращая потребность в частой перекалибровке.
Материалы смачиваемых частей.Детали, контактирующие с измеряемой средой, выполнены из нержавеющей стали (630/1. 4542/17-4 PH). Применение таких материалов обеспечивает высокую коррозионную стойкость и химическую совместимость с широким спектром рабочих сред.

Преимущества

Универсальность подключения.Два коммутационных выхода и интегрированный интерфейс IO-Link позволяют легко интегрировать датчик в различные системы управления и использовать его для решения широкого круга задач.
Надежность в эксплуатации.Высокие степени защиты IP 65 и IP 67, а также прочная конструкция обеспечивают стабильную работу датчика в сложных условиях производства, включая повышенную влажность и запыленность.
Минимальные эксплуатационные расходы.Долгосрочная стабильность измерений снижает необходимость в частом техническом обслуживании и калибровке, что приводит к сокращению операционных затрат.

Характеристики Датчик давления с дисплеем IFM PN-400-SEN14-QFRKG/US/ /V PN7670

Основные характеристики

MAWP для приложений согласно CRN	800 bar11580 psi80 MPa
MTTF[лет]	214
Артикул	PN7670
В шагах от	1 бар1 фунт/кв. дюйм0,1 МПа
Вес	239
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 90.7
Давление разрешения IOLink	0.2 bar0.02 MPa
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Диапазон измерения	0...400 bar0...5800 psi0...40 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-400-SEN14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	2 бар30 фунтов на кв. дюйм0,2 МПа
Мин. разрывное давление	1700 bar24650 psi170 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	2...3 оборота после затягивания вручную, рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением
Номинальное давление	800 bar11580 psi80 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J003
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2450Status_B Высокое разрешение / CMPT = 3627
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1...398 bar20...5773 psi0.1...39.8 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	3...400 bar49...5802 psi0.3...40 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
