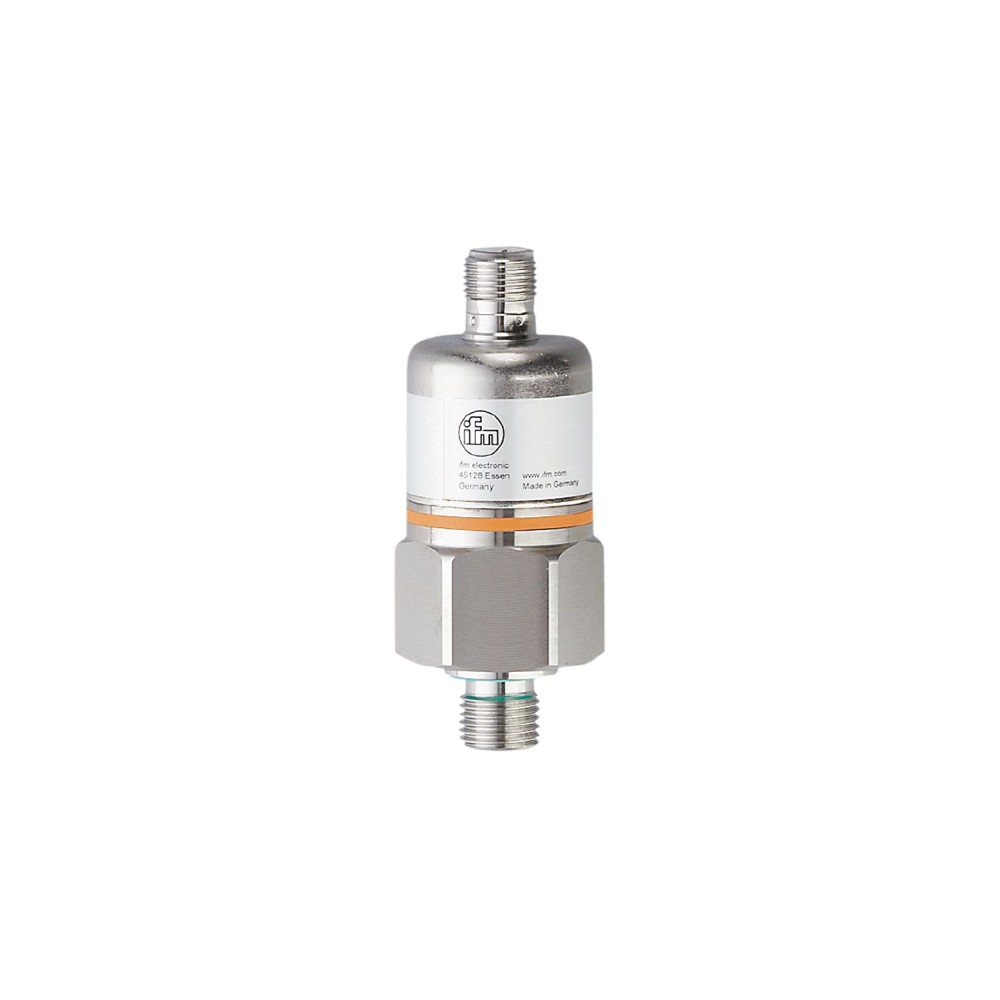

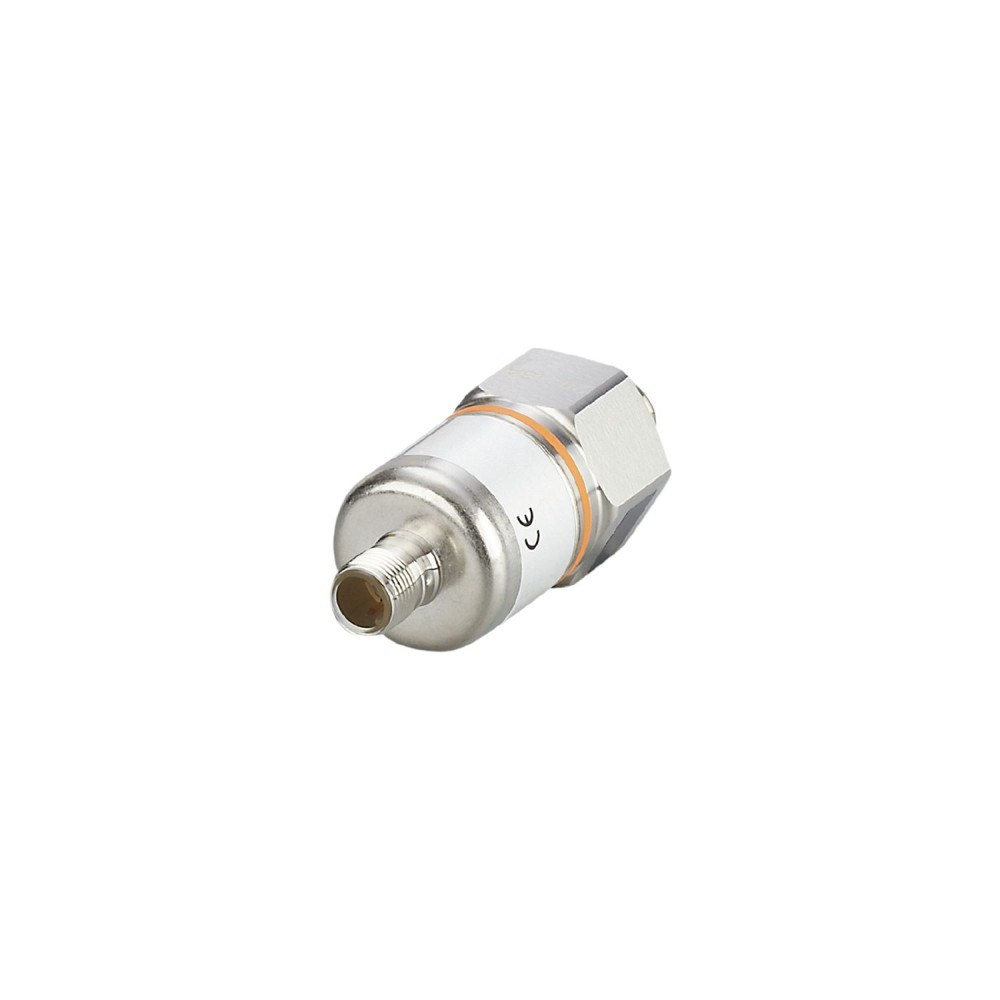

Датчик давления с керамической измерительной ячейкой IFM PA-,10BRBG14-A-ZVG/US/ /V PA3589

Код товара: 189739

IFM Производитель

40 284 ₽

Быстрый заказ

Характеристики

Код производителяPA3589

АртикулPA3589

Код производителяPA-,10BRBG14-A-ZVG/US/ /V

Все характеристики

IFM PA3589 дополнительные характеристики

Описание

Датчик давления IFM PA-, 10BRBG14-A-ZVG/US/ /V (PA3589) с керамической измерительной ячейкой

Датчик давления IFM PA-, 10BRBG14-A-ZVG/US/ /V (PA3589) предназначен для высокоточного измерения относительного давления в промышленных условиях. Он обеспечивает надежную работу и долговременную стабильность благодаря использованию керамической измерительной ячейки и прочного корпуса из нержавеющей стали.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерения в диапазоне от 0 до 0, 1 бар, что эквивалентно 0... 100 мбар, 0... 40, 16 дюймов водяного столба или 0... 10 кПа. Этот узкий диапазон позволяет точно контролировать низкие значения давления в системах.
Аналоговый выход 4... 20 мА:Устройство формирует стандартный линейный аналоговый выходной сигнал 4... 20 мА. Это обеспечивает совместимость с большинством промышленных систем управления и автоматизации.
Отклонение характеристик и повторяемость:Отклонение характеристик составляет менее ±0, 5 % от диапазона (BFSL), а повторяемость — менее 0, 2 % от диапазона. Эти параметры гарантируют высокую точность измерений и стабильность показаний при эксплуатации.
Материалы смачиваемых частей:Смачиваемые части выполнены из нержавеющей стали (303/1. 4305), керамики и уплотнения из FKM. Выбор этих материалов обеспечивает высокую химическую стойкость и долговечность при контакте с различными средами.
Степень защиты IP 68:Датчик обладает степенью защиты IP 68, что подтверждает его герметичность и устойчивость к длительному погружению в воду (7 дней на глубине 1 м при давлении 0, 1 бар). Это позволяет использовать его в условиях повышенной влажности и запыленности.

Преимущества

Высокая точность и стабильность измерений благодаря керамической измерительной ячейке и низкому отклонению характеристик, что критично для прецизионных процессов.
Прочный корпус из нержавеющей стали и степень защиты IP 68 обеспечивают надежную работу в жестких промышленных условиях, включая агрессивные среды и повышенную влажность.
Стандартный аналоговый выход 4... 20 мА упрощает интеграцию датчика в существующие системы автоматизации, обеспечивая легкое подключение и конфигурирование.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-,10BRBG14-A-ZVG/US/ /V PA3589

Основные характеристики

MTTF[лет]	555
Аналоговый выход	4...20 мА
Артикул	PA3589
Вес	215.5
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...0.1 bar0...100 mbar0...40.16 inH2O0...10 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,5, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Железнодорожные приложения	DIN EN 50155 / IEC 60571 Класс T3, C1, S1
Защита	IP 68, (7 дней / глубина воды 1 м / 0,1 бар)
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-,10BRBG14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, уплотнение: FKM
Мин. разрывное давление	30000 mbar12030 inH2O3000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	4000 mbar1606 inH2O400 kPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,5, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5 (BFSL) / &, lt, ± 1 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,2, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90, (on request: -40...90 °C)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)DIN EN 61373category 3
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)DIN EN 61373category 2
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех в соответствии с автомобильной директивой 2004/104/ECISP 25помехоустойчивость в соответствии с автомобильной директивой 2004/104/ECISO 11452-2 HF-излучение 100 В/мISO 7637-2 уровень жесткости импульса 4
