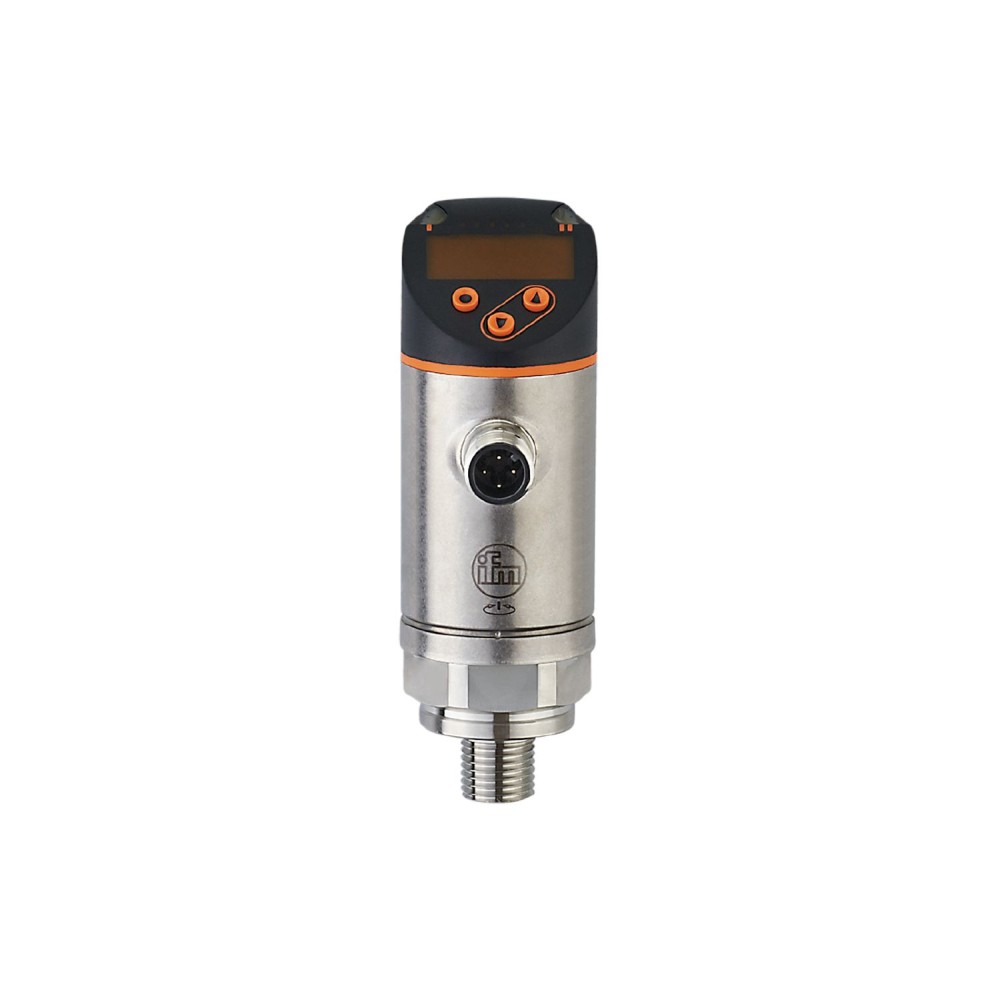

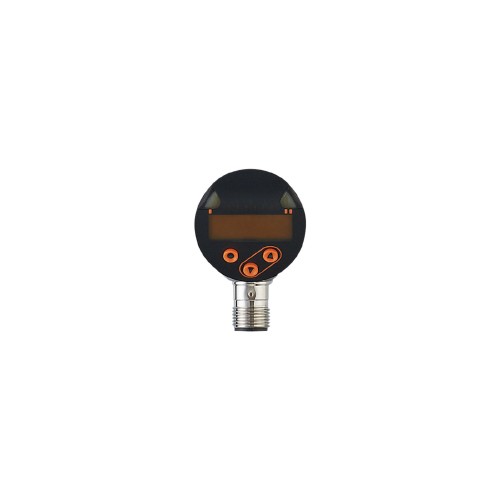

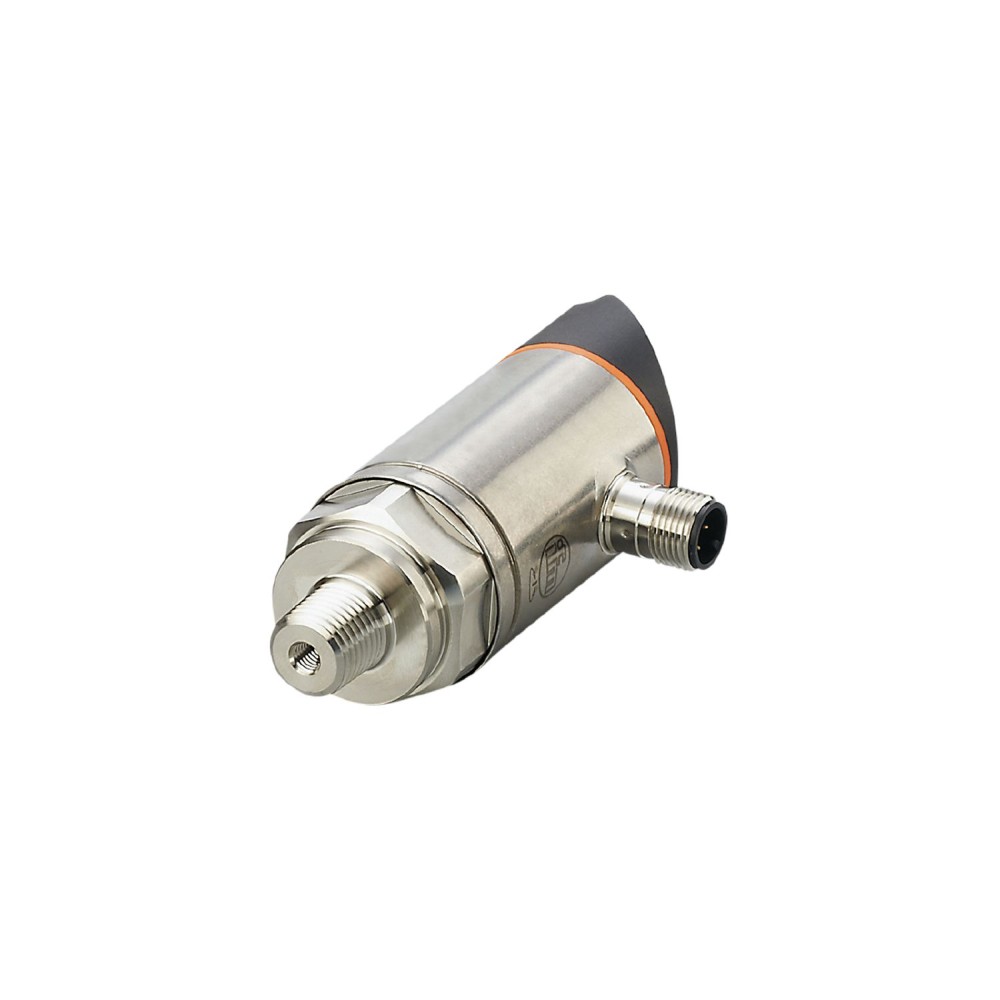

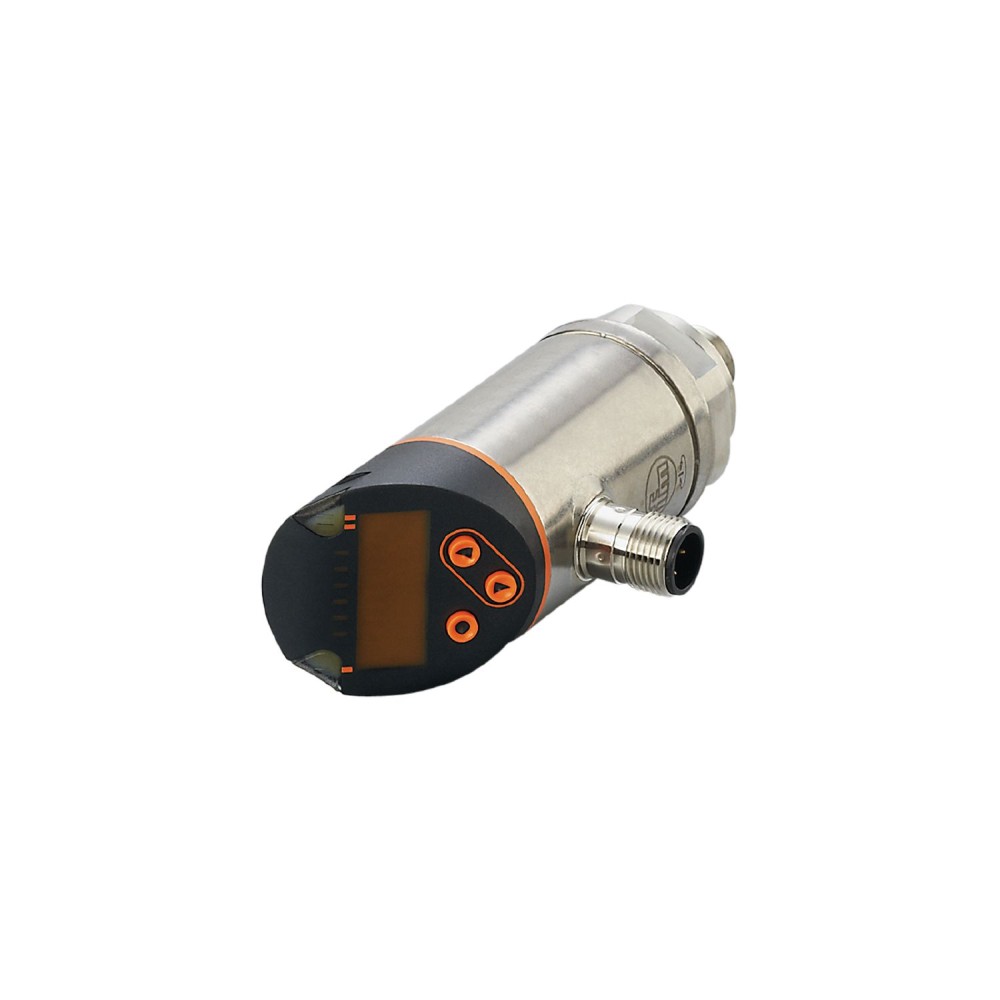

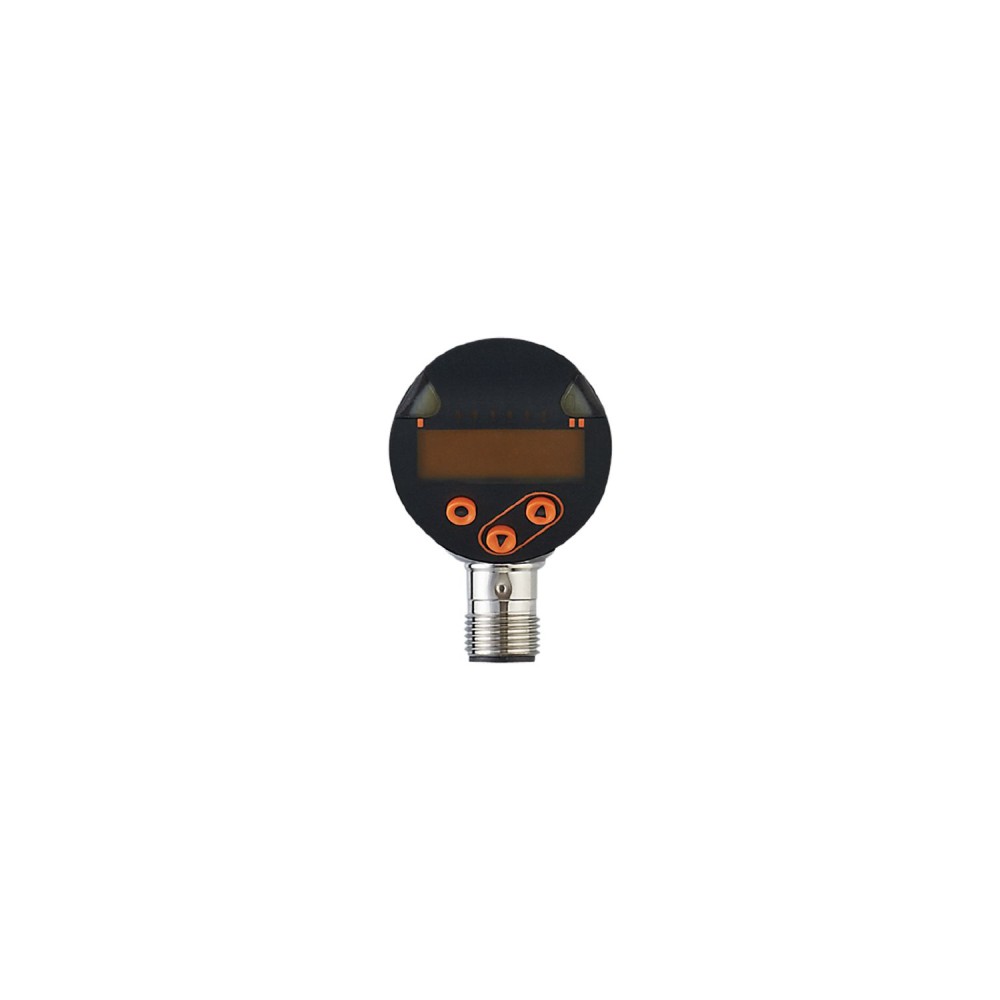

Датчик давления с дисплеем IFM PN-010-REN14-MFRKG/US/ /V PN2694

Код товара: 189738

IFM Производитель

58 187 ₽

Быстрый заказ

Характеристики

Код производителяPN2694

АртикулPN2694

Код производителяPN-010-REN14-MFRKG/US/ /V

Все характеристики

IFM PN2694 дополнительные характеристики

Описание

Датчик давления IFM PN-010-REN14-MFRKG/US/ /V (PN2694)

Датчик давления IFM PN-010-REN14-MFRKG/US/ /V с артикулом PN2694 представляет собой электронное устройство для измерения относительного давления и вакуума в промышленных системах. Модель разработана для обеспечения точного мониторинга в жестких условиях эксплуатации.

Основные технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от -1 до 10 бар, что соответствует -14. 6... 145 psi или -0. 1... 1 МПа. Этот диапазон позволяет использовать устройство в широком спектре промышленных процессов, включая вакуумные и избыточные давления.
Выходной сигнал:Устройство оснащено двумя коммутационными выходами. Один из выходов программируется как IO-Link, обеспечивая цифровую связь и расширенные диагностические возможности. Второй выход может быть настроен как аналоговый (0... 10 В) для непрерывной передачи измеренного значения или как дополнительный коммутационный выход. Такая конфигурация обеспечивает высокую гибкость интеграции в различные системы автоматизации.
Технологическое соединение:Для подключения к процессу используется резьбовое соединение наружная резьба 1/4" NPT. Это стандартное соединение обеспечивает надежную механическую интеграцию в большинство промышленных трубопроводов и емкостей.
Материалы смачиваемых частей:Элементы, контактирующие с измеряемой средой, выполнены из нержавеющей стали (316L/1. 4404), керамики (AI2O3, 96%) и FKM. Выбор этих материалов обеспечивает высокую коррозионную стойкость и химическую совместимость с различными жидкими и газообразными средами, что увеличивает срок службы датчика.
Степень защиты:Корпус датчика соответствует степеням защиты IP 65 и IP 67. Это гарантирует защиту от пыли и водяных струй, а также кратковременного погружения в воду, что позволяет использовать датчик в условиях повышенной влажности и запыленности.

Преимущества

Универсальность и гибкость интеграции:Возможность программирования одного из выходов как IO-Link и другого как аналогового или коммутационного, а также наличие красно-зеленого дисплея, значительно упрощает настройку, мониторинг и интеграцию датчика в существующие и новые системы управления.
Долговечность и надежность:Применение керамической емкостной ячейки для измерения давления, материалов, таких как нержавеющая сталь 316L, а также высокая защита от перегрузки, обеспечивают исключительную долговременную стабильность и устойчивость к пиковым нагрузкам и вибрации (20 g (10... 2000 Hz) согласно DIN EN 60068-2-6).
Удобство эксплуатации и монтажа:Интуитивно понятный красно-зеленый дисплей для четкой идентификации допустимого диапазона и возможность поворота технологического соединения для оптимального выравнивания упрощают установку и визуальный контроль состояния датчика.

Характеристики Датчик давления с дисплеем IFM PN-010-REN14-MFRKG/US/ /V PN2694

Основные характеристики

MAWP для приложений согласно CRN	50 бар725 фунтов на кв. дюйм5 МПа
MTTF[лет]	138
Аналоговая конечная точка	1...10 bar14.6...145 psi0.1...1 MPa
Аналоговая начальная точка	-1...8 бар-14.6...116 psi-0.1...0.8 MPa
Аналоговый выход	0...10, (scalable 1:5) В
Артикул	PN2694
В шагах от	0.01 bar0.1 psi0.001 MPa
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	246
Время задержки включения [с]	0.3
Время отклика	<, 1.5 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 90.7
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-1...10 bar-14.6...145 psi-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,05, (Поворот вниз 1:1, за 6 месяцев)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-010-REN14-MFRKG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), AI2O3 (96%, керамика), FKM
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	0.06 bar0.6 psi0.005 MPa
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	&, gt, 50, (зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	75 бар 1087 фунтов на кв. дюйм 7,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J012
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, дисплей, выход тока/напряжения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2473Status_B Высокое разрешение / CMPT = 3989
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Примечания по точности/отклонению	Точность точки переключения, погрешность линейности по DNV GL: &, lt, ± 1%: &, lt, ± 1%
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Разрешение IOLink давление [бар]	0.005
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.98...9.96 bar-14.2...144.4 psi-0.098...0.996 MPa
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.94...10 bar-13.6...145 psi-0.094...1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
