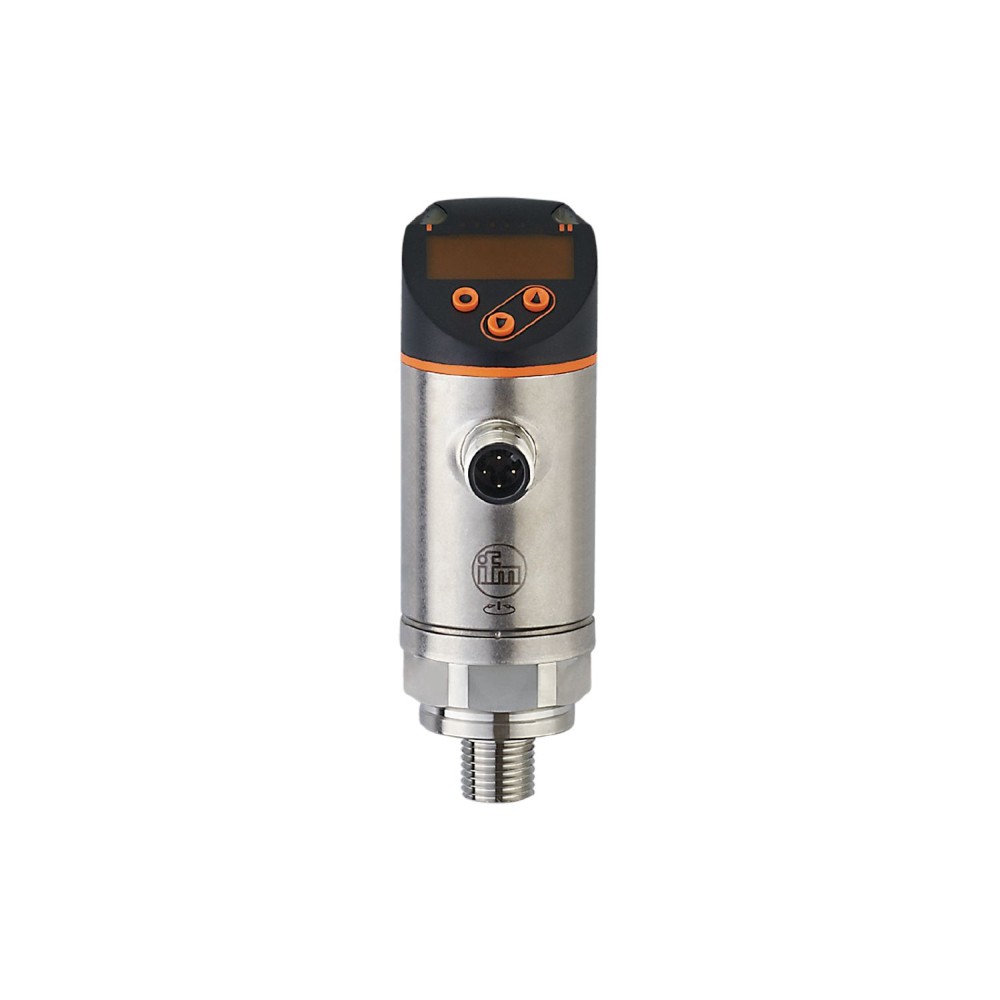

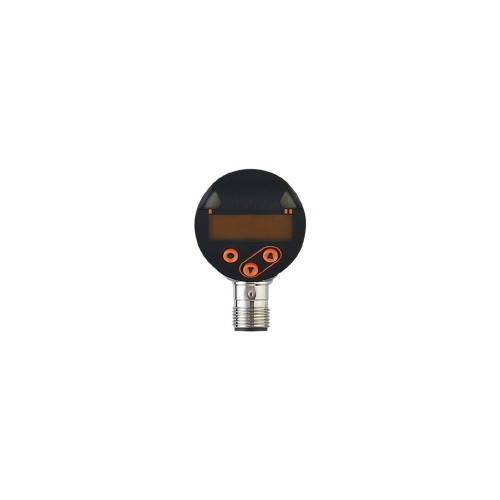

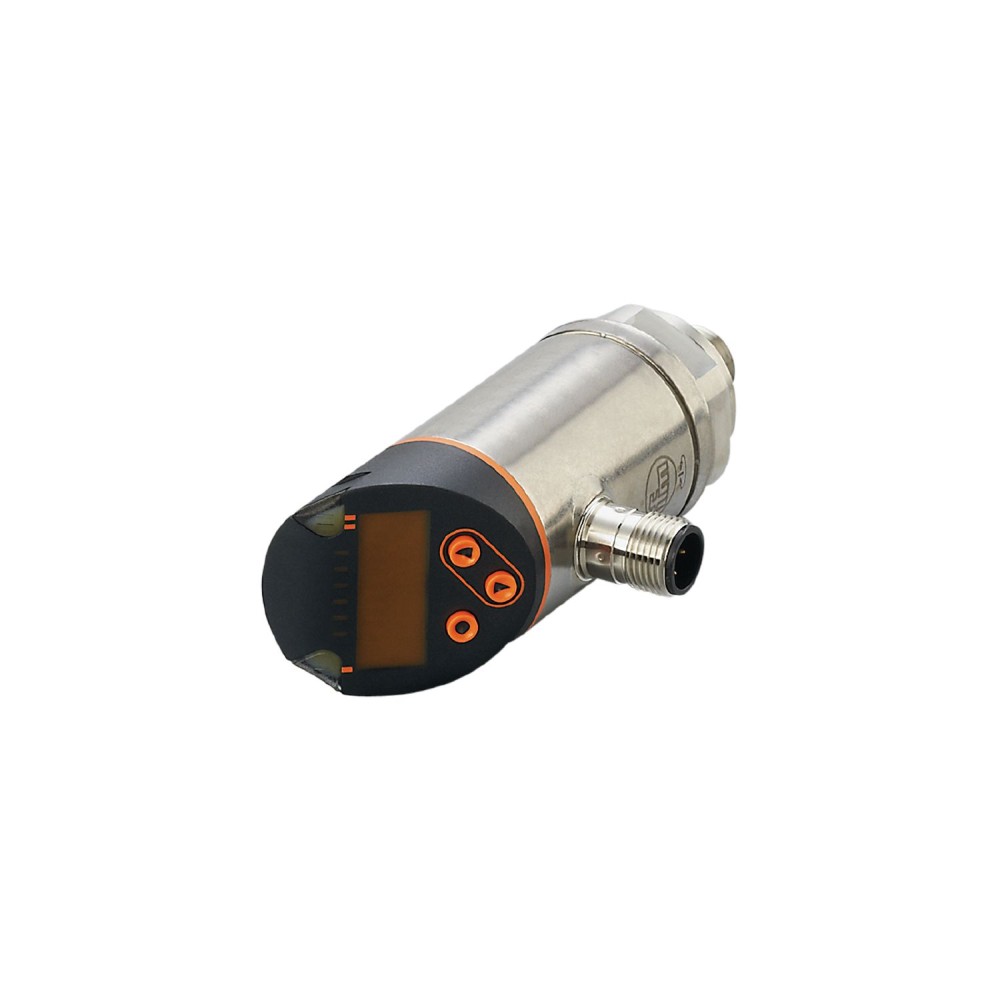

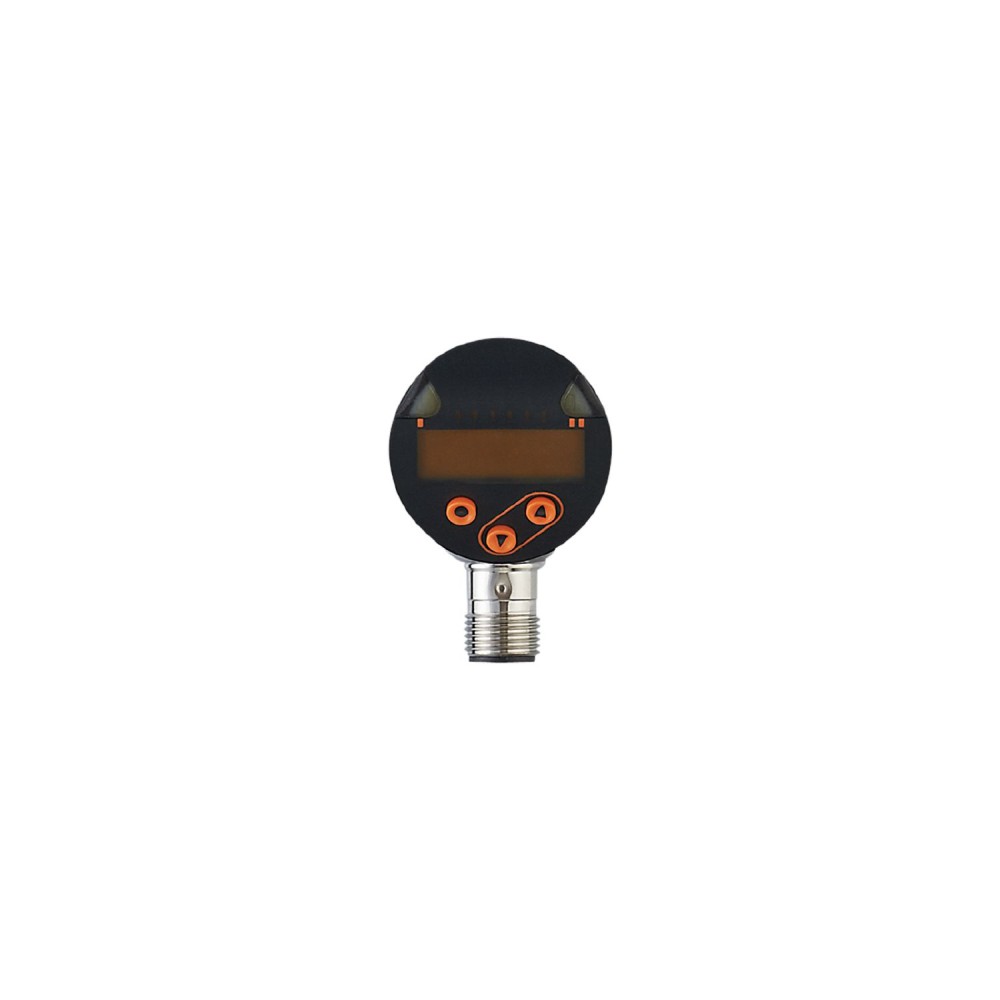

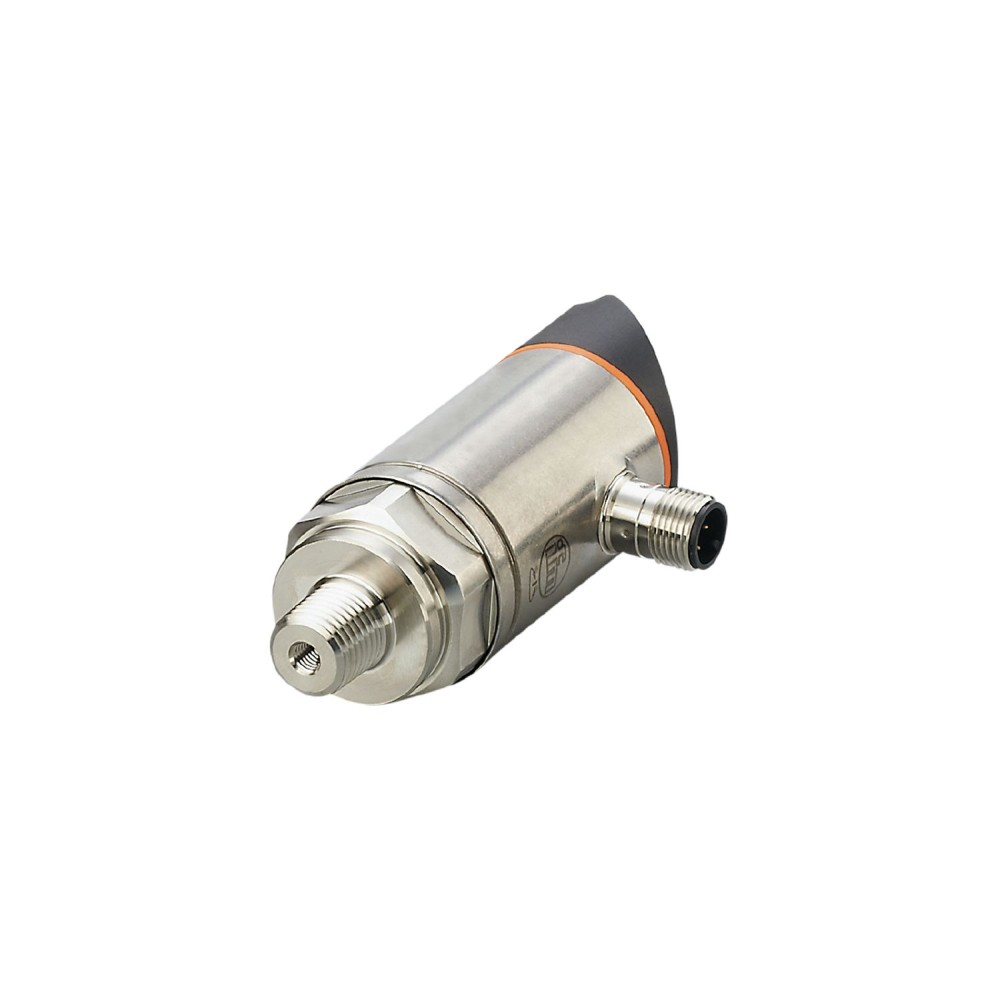

Датчик давления с дисплеем IFM PN-100-SEN14-MFRKG/US/ /V PN2692

Код товара: 189736

IFM Производитель

58 219 ₽

Быстрый заказ

Характеристики

АртикулPN2692

Код производителяPN-100-SEN14-MFRKG/US/ /V

Все характеристики

IFM PN2692 дополнительные характеристики

Описание

Два коммутационных выхода, один из которых программируется как IO-Link, а другой как аналоговый выход, красно-зеленый дисплей для четкой идентификации допустимого диапазона, технологическое соединение можно поворачивать для оптимального выравнивания, долговременная стабильность благодаря высокой защите от перегрузки, прочная конструкция для использования в жестких промышленных условиях

Характеристики Датчик давления с дисплеем IFM PN-100-SEN14-MFRKG/US/ /V PN2692

Основные характеристики

MAWP для приложений согласно CRN[бар]	125 бар
MTTF[лет]	138
Аналоговая конечная точка	20...100 bar290...1450 psi2...10 MPa
Аналоговая начальная точка	0...80 бар0...1160 psi0...8 MPa
Аналоговый выход	0...10, (scalable 1:5) В
Артикул	PN2692
В шагах от	0,1 бар1 фунт/кв. дюйм0,01 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	283.5
Время задержки включения [с]	0.3
Время отклика	<, 1.5 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 90.7
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,05, (Поворот вниз 1:1, за 6 месяцев)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-100-SEN14-MFRKG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), AI2O3 (96%, керамика), FKM
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	0,5 бар 6 фунтов на кв. дюйм 0,05 МПа
Мин. разрывное давление	650 бар9400 фунтов на кв. дюйм65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	>, 50
Номинальное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J013
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, дисплей, выход тока/напряжения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2471Status_B Высокое разрешение / CMPT = 3987
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Примечания по точности/отклонению	Точность точки переключения, погрешность линейности по DNV GL: &, lt, ± 1%: &, lt, ± 1%
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Разрешение IOLink давление [бар]	0.05
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение наружная резьба 1/4&, quot, NPT
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.2...99.6 bar3...1444 psi0.02...9.96 MPa
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	0.6...100 bar9...1450 psi0.06...10 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
