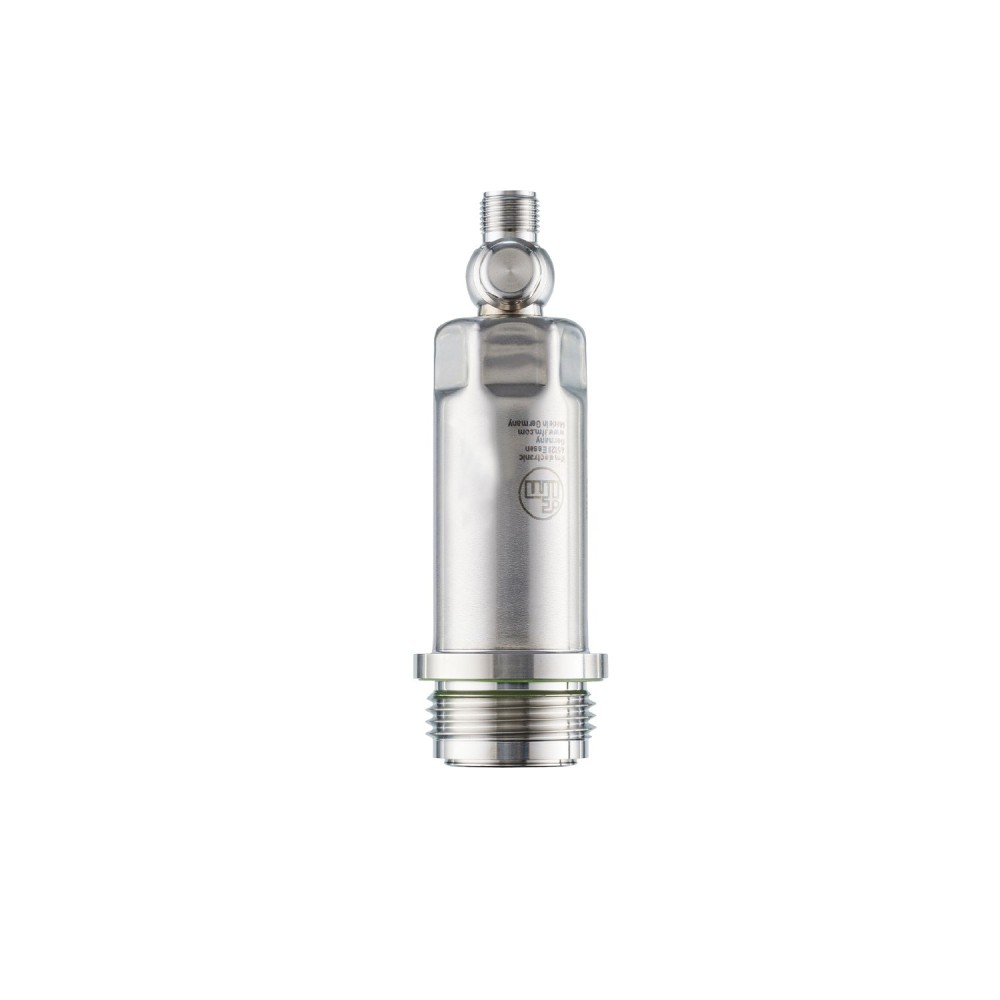

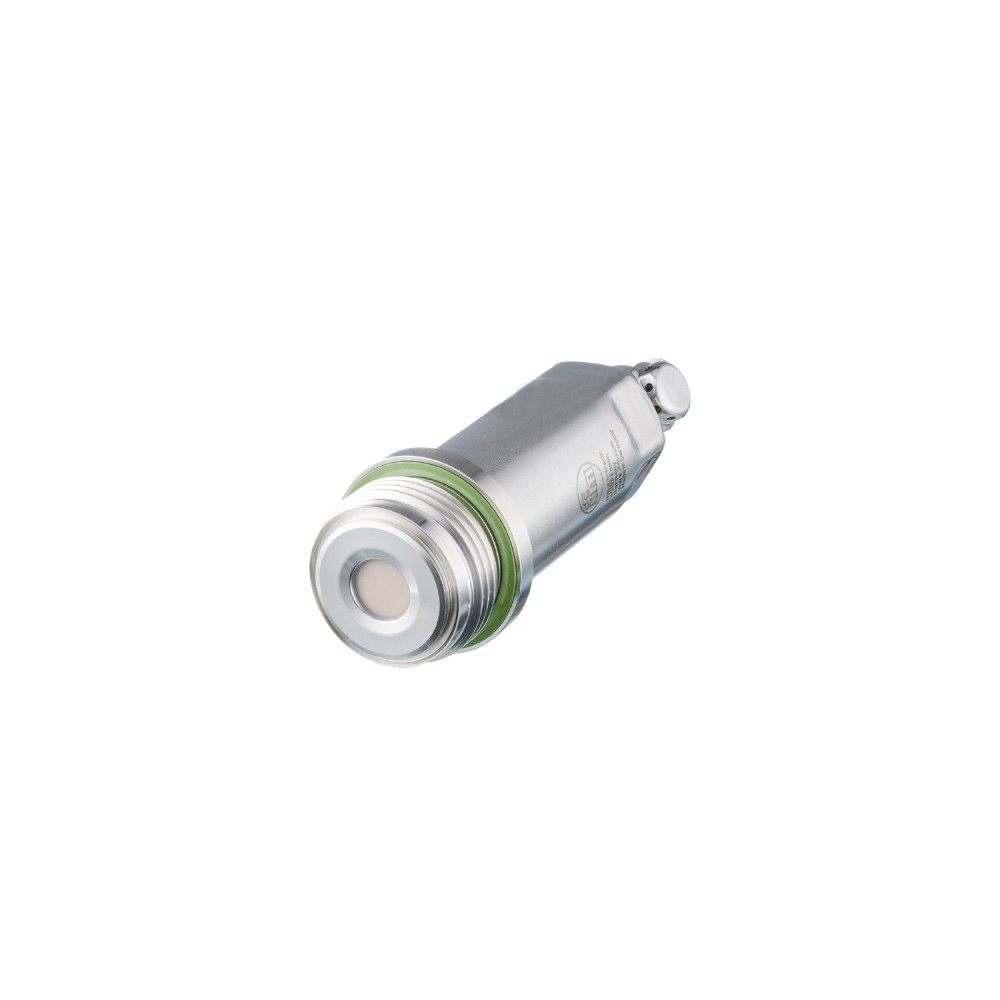

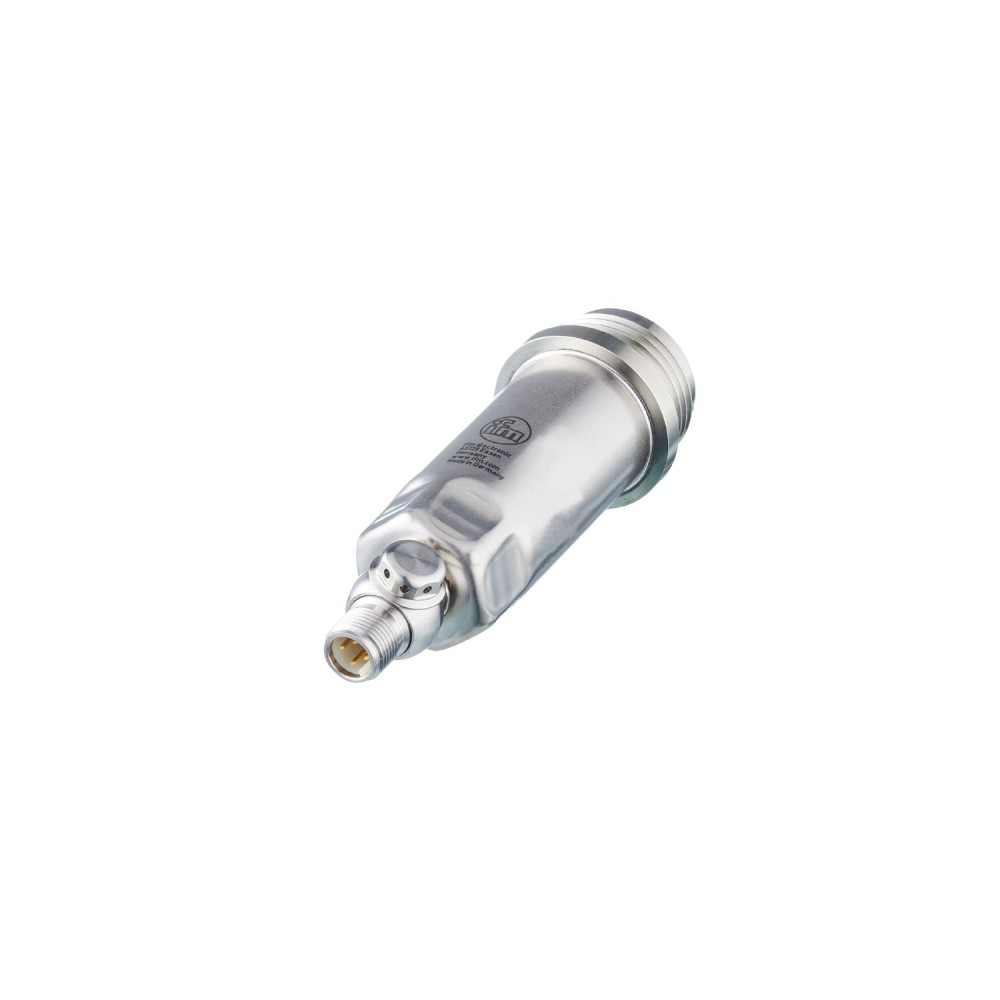

Датчик давления промывки IFM PM-1,6-REA01-E-ZVG/US PM1717

Код товара: 189730

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPM1717

Код производителяPM-1,6-REA01-E-ZVG/US

Все характеристики

IFM PM1717 дополнительные характеристики

Описание

Прочный корпус из нержавеющей стали для использования в пищевой промышленности и производстве напитков. Гигиеничная конструкция с плоским корпусом. Устойчив к мойке под высоким давлением с использованием агрессивных чистящих средств. Высокая термостойкость и высокий класс защиты.

Характеристики Датчик давления промывки IFM PM-1,6-REA01-E-ZVG/US PM1717

Основные характеристики

MAWP для приложений согласно CRN[бар]	15
MTTF[лет]	323
Аналоговая конечная точка	220...1600 mbar3.19...23.21 psi22...160 kPa
Аналоговая начальная точка	-100...1280 mbar-1.45...18.56 psi-10...128 kPa
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20, (scalable)
Артикул	PM1717
В шагах от	1 мбар0,01 фунт/кв. дюйм0,1 кПа
Вес[г]	307.7
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходной сигнал	аналоговый сигнал, IO-Link, (настраиваемый)
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-0.1...1.6 bar-100...1600 mbar-1.45...23.21 psi-10...160 kPa
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	ASP0.0 мбарAEP1600 мбар
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PM-1,6-REA01-E-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПБТ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время цикла процесса [мс]	3.2
Мин. разрывное давление	40000 mbar580 psi4000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	35
Мониторинг температуры	нет
Нет мертвого пространства	да
Номинальное давление	15000 mbar215 psi1500 kPa
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К
Одобрение UL	Одобрение UL № J021
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault666
Потребляемый ток [мА]	<, 45
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Размеры[мм]	Ø 30.2 / L = 111
Разрешение IO-Link по давлению [мбар]	0.5
Ревизия IO-Link	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario
Тип давления	относительное давление
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IO-Link (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
