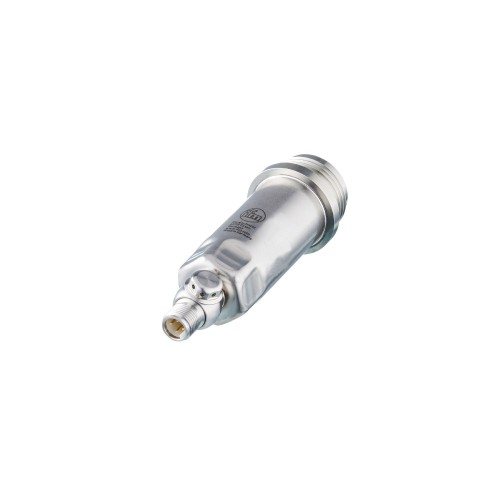

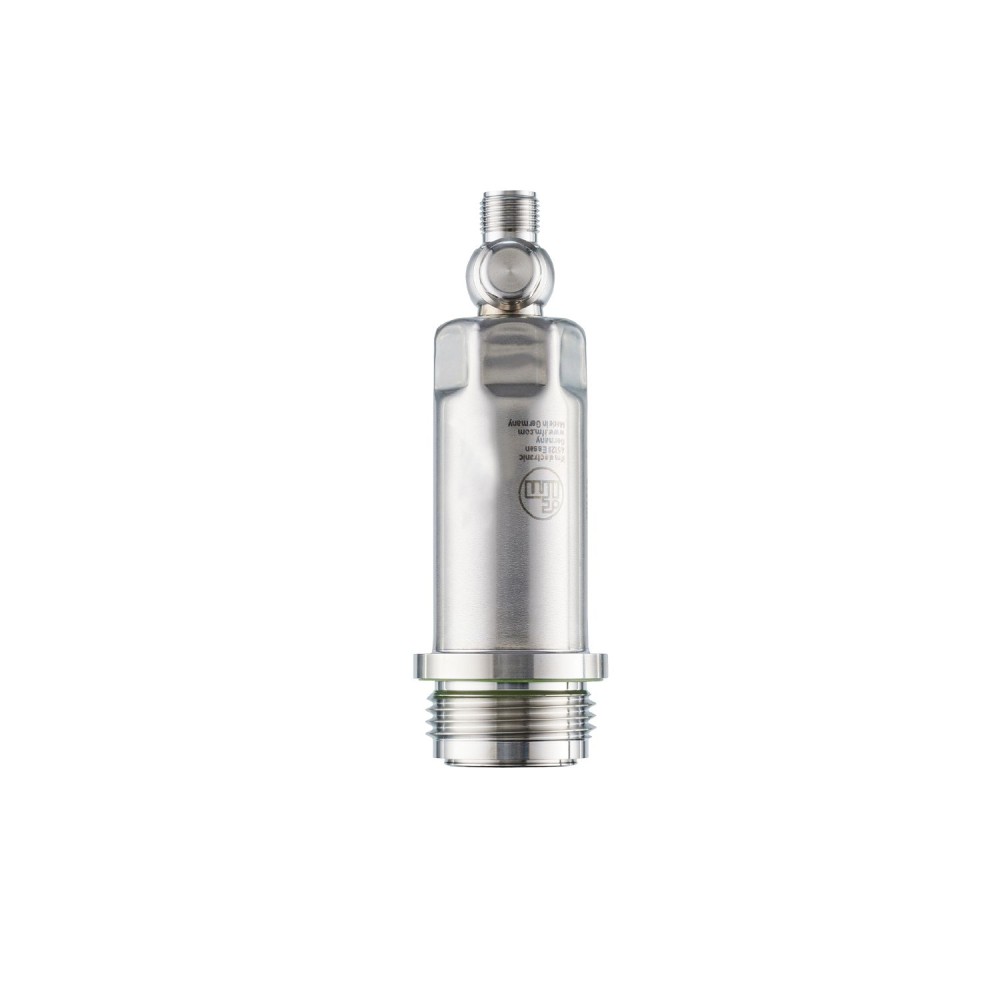

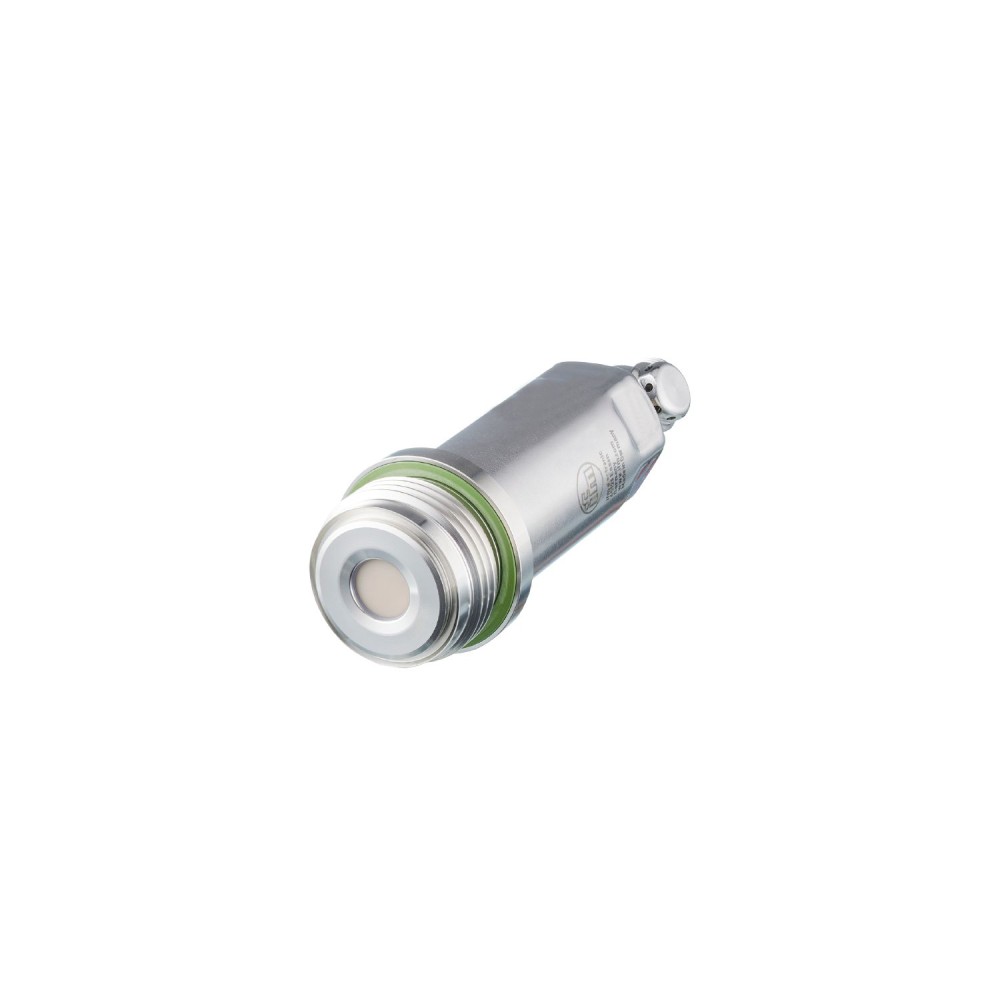

Датчик давления промывки IFM PM-006-REA01-E-ZVG/US PM1715

Код товара: 189729

IFM Производитель

61 944 ₽

Быстрый заказ

Характеристики

Код производителяPM1715

АртикулPM1715

Код производителяPM-006-REA01-E-ZVG/US

Все характеристики

IFM PM1715 дополнительные характеристики

Описание

Датчик давления промывки IFM PM1715

Датчик давления IFM PM1715 (артикул PM-006-REA01-E-ZVG/US) представляет собой электронный датчик, разработанный для применения в пищевой, фармацевтической и других гигиенических отраслях промышленности. Его конструкция обеспечивает надежное измерение давления в условиях, требующих регулярной и интенсивной очистки.

Ключевые технические характеристики

Диапазон измерения:От -1 до 6 бар. Датчик способен регистрировать как вакуум, так и избыточное давление, что обеспечивает его универсальность для различных технологических процессов.
Выходной сигнал:Аналоговый сигнал 4... 20 мА и интерфейс IO-Link. Наличие обоих типов выхода позволяет легко интегрировать датчик в существующие системы управления, а IO-Link обеспечивает расширенные возможности диагностики и параметрирования.
Материалы смачиваемых частей:Керамика (99, 9 % Al₂O₃), нержавеющая сталь (316L/1. 4435) с характеристиками поверхности Ra < 0, 4 мкм / Rz = 4 мкм, а также ПТФЭ. Эти материалы обеспечивают высокую химическую стойкость к агрессивным средам и соответствие гигиеническим требованиям.
Класс защиты:IP 67, IP 68, IP 69K. Высокий класс защиты гарантирует устойчивость датчика к проникновению пыли и влаги, а также к мойке под высоким давлением и струями горячей воды, что критически важно для эксплуатации в условиях частой санитарной обработки.
Температура измеряемой среды:От -25 до 150 °C (максимум 1 час при 150 °C). Широкий температурный диапазон позволяет использовать датчик в процессах с высокой температурой, включая кратковременные циклы стерилизации.

Преимущества

Гигиеничность и долговечность:Использование высококачественных материалов, таких как нержавеющая сталь 316L и керамика, в сочетании с гигиеничной конструкцией, обеспечивает устойчивость к агрессивным чистящим средствам и предотвращает застойные зоны.
Надежность в суровых условиях:Высокий класс защиты IP 69K и прочный корпус из нержавеющей стали гарантируют бесперебойную работу датчика при интенсивной мойке под высоким давлением и в условиях значительных температурных перепадов.
Универсальность подключения:Комбинация аналогового выхода 4... 20 мА и интерфейса IO-Link обеспечивает гибкость в интеграции с различными системами автоматизации и упрощает настройку и диагностику.

Характеристики Датчик давления промывки IFM PM-006-REA01-E-ZVG/US PM1715

Основные характеристики

MAWP для приложений согласно CRN[бар]	30 бар
MTTF[лет]	323
Аналоговая конечная точка	0.2...6 bar2.9...87 psi20...600 kPa
Аналоговая начальная точка	-1...4.8 бар-14.5...69.6 psi-100...480кПа
Аналоговые данные процесса	3
Аналоговый выход	4...20, (scalable) мА
Артикул	PM1715
В шагах от	0.02 bar0.05 psi0.2 kPa
Вес	308
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходной сигнал	аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30.2 / L = 111
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-1...6 bar-14.5...87 psi-100...600 kPa
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	ASP = 0,0 бар AEP = 6,0 бар
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PM-006-REA01-E-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПБТ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время цикла процесса [мс]	3.2
Мин. разрывное давление	100 bar1450 psi10000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	35
Мониторинг температуры	нет
Номинальное давление	30 бар 435 фунтов на кв. дюйм 3000 кПа
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К
Одобрение UL	Одобрение UL № J021
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault663
Потребляемый ток [мА]	<, 45
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Разрешение IOLink давление [бар]	0.002
Ревизия IOLink	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario
Тип давления	относительное давление, вакуум
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
