Датчик давления с керамической измерительной ячейкой IFM PA-100-SBG14-A-ZVG/US/ /V PA3522

Код товара: 189728

IFM Производитель

36 871 ₽

Быстрый заказ

Характеристики

Код производителяPA3522

АртикулPA3522

Код производителяPA-100-SBG14-A-ZVG/US/ /V

Все характеристики

IFM PA3522 дополнительные характеристики

Описание

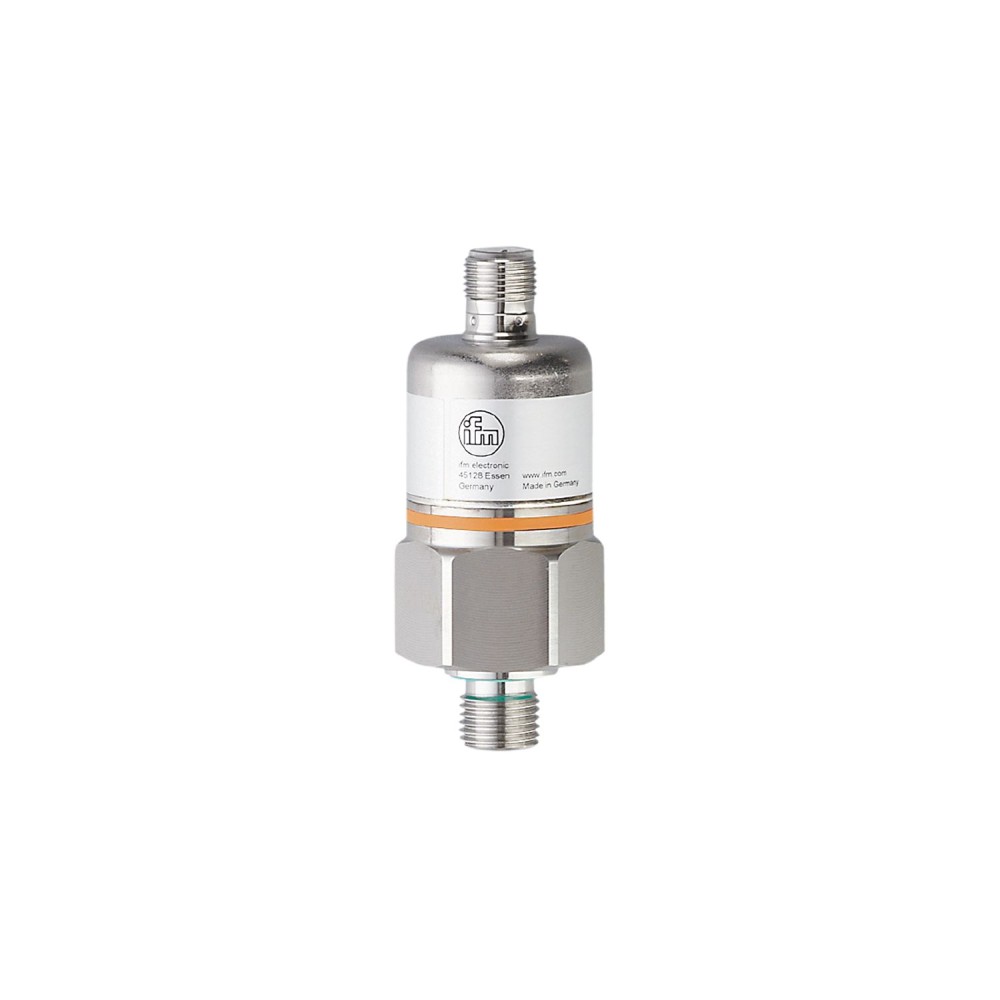

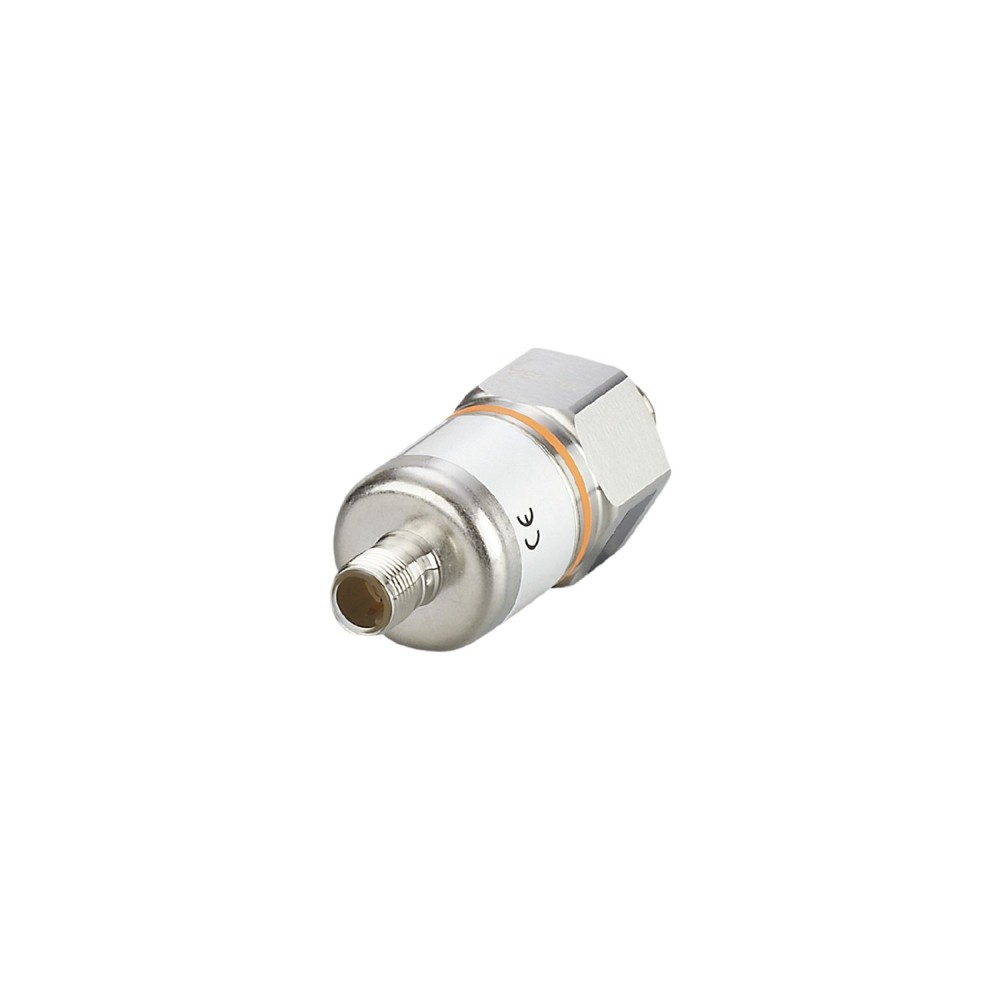

Датчик давления IFM PA3522 с керамической измерительной ячейкой

Датчик давления IFM PA3522 (артикул PA-100-SBG14-A-ZVG/US/ /V) представляет собой преобразователь относительного давления с керамической измерительной ячейкой, разработанный для применения в промышленных условиях. Устройство обеспечивает точный линейный выходной сигнал и отличается высокой степенью надежности.

Ключевые технические характеристики и преимущества

Диапазон измерения давления: 0... 100 бар
Данный диапазон позволяет использовать датчик для мониторинга среднего и высокого давления в различных промышленных системах. Это обеспечивает универсальность применения в таких областях, как гидравлика, пневматика и технологические процессы.

Аналоговый выходной сигнал: 4... 20 мА
Стандартный токовый выход обеспечивает стабильную и помехоустойчивую передачу данных на значительные расстояния. Это гарантирует надежную интеграцию датчика с большинством систем автоматизации и контроллеров.

Степень защиты: IP 68 / IP 69K
Высокая степень защиты от пыли, влаги и воздействия мощных струй воды позволяет эксплуатировать датчик в экстремально суровых условиях. Устройство сохраняет работоспособность даже при высокотемпературной мойке или в сильно запыленных и влажных средах.

Материалы смачиваемых частей: нержавеющая сталь (303/1. 4305), керамика, FKM
Использование химически стойких материалов обеспечивает долговечность и надежность датчика при контакте с различными агрессивными средами. Это расширяет область его применения для работы с разнообразными жидкостями и газами.

Основные преимущества

Датчик IFM PA3522 обладает рядом преимуществ, обусловленных его конструктивными особенностями и техническими характеристиками:

Высокая точность и стабильность:Керамическая измерительная ячейка в сочетании с высокой повторяемостью и низкой погрешностью линейности обеспечивает точные и стабильные показания на протяжении всего срока службы. Долговременная стабильность поддерживается благодаря высокой защите от перегрузок.
Надежность в тяжелых условиях:Прочный корпус из нержавеющей стали и класс защиты IP 68 / IP 69K гарантируют бесперебойную работу в агрессивных промышленных средах.
Универсальность применения:Широкий диапазон измерения, стандартный аналоговый выход 4... 20 мА и устойчивость к различным средам делают датчик оптимальным решением для множества промышленных задач.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-100-SBG14-A-ZVG/US/ /V PA3522

Основные характеристики

MTTF[лет]	507
Аналоговый выход	4...20 мА
Артикул	PA3522
Вес	217.5
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Железнодорожные приложения	DIN EN 50155 / IEC 60571 Класс T3, C1, S1
Защита	IP 68, IP 69К
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-100-SBG14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, уплотнение: FKM
Мин. разрывное давление	650 бар9425 фунтов на кв. дюйм65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,1, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90, (on request: -40...90 °C)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)DIN EN 61373category 3
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)DIN EN 61373category 2
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех в соответствии с автомобильной директивой 2004/104/ECISP 25помехоустойчивость в соответствии с автомобильной директивой 2004/104/ECISO 11452-2 HF-излучение 100 В/мISO 7637-2 уровень жесткости импульса 4
